自动化针头插接连接器加工机构

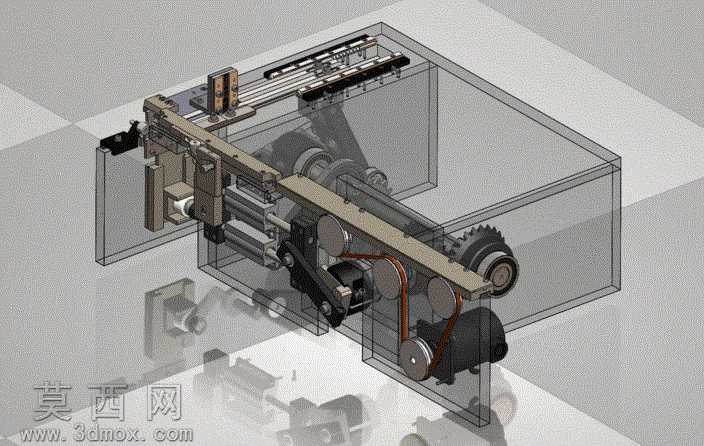

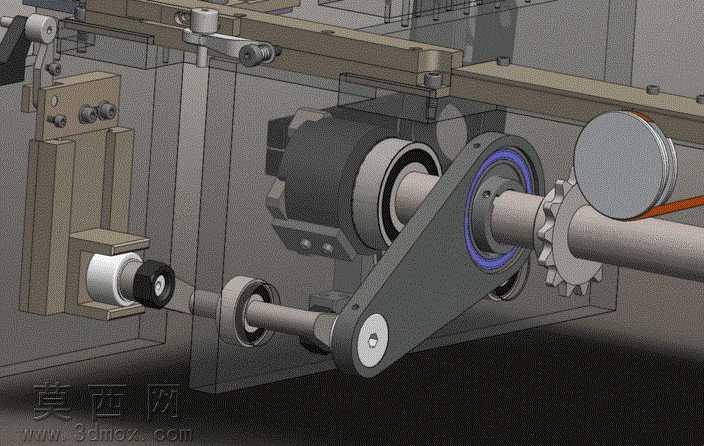

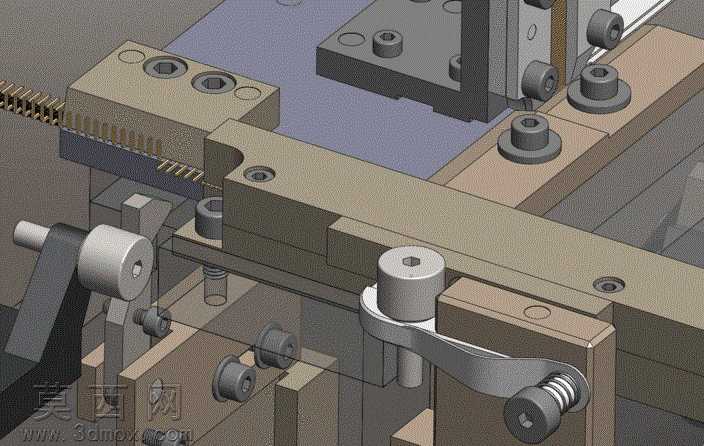

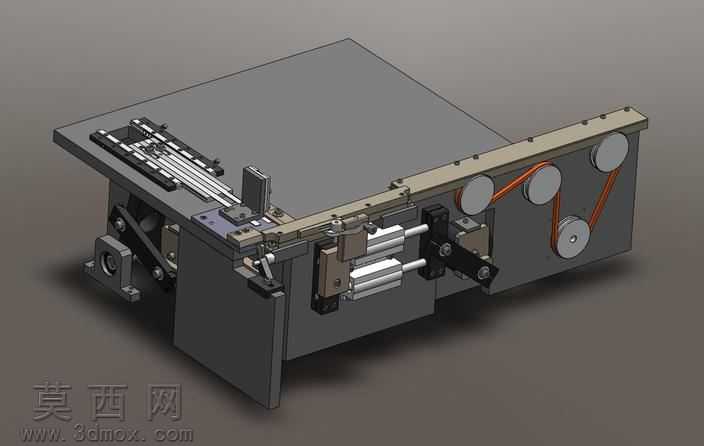

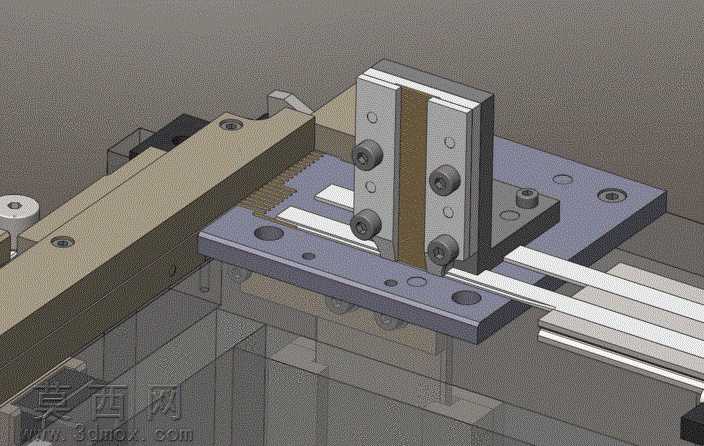

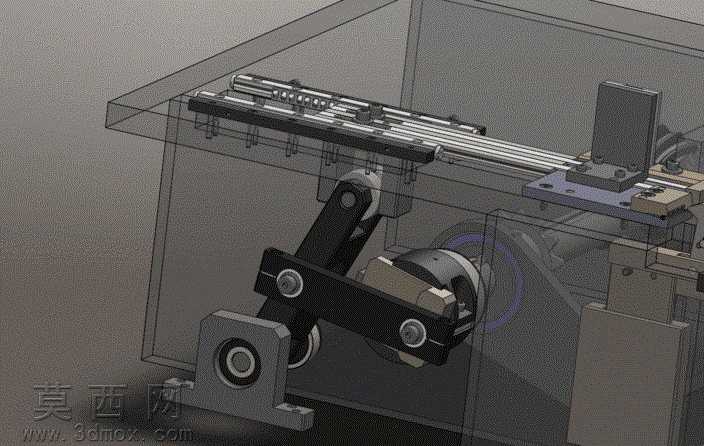

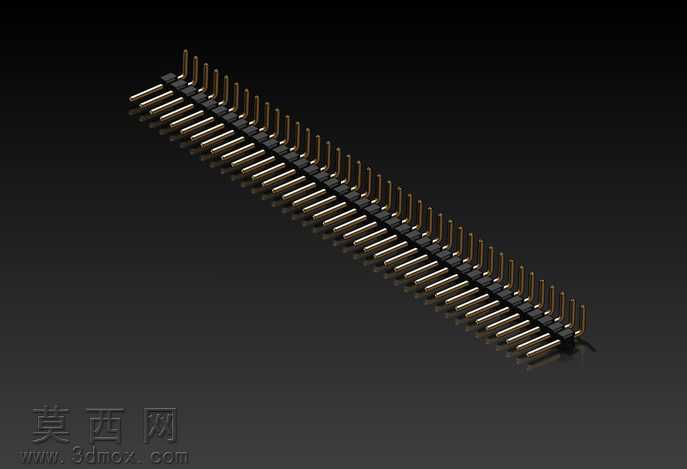

本模型为自动化针头插接连接器加工机构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差配合标准，对每一个零部件的装配关系、运动干涉情况做了完整校验，确保模型可直接用于工程参考与二次开发。模型整体采用半透明外壳与内部实体结构结合的渲染方式，外壳部分赋予半透明磨砂工程塑料材质，可清晰观察内部传动结构的布局；金属传动部件分别赋予不同的金属材质，传动轴类零件采用抛光钢材材质，同步带轮采用发黑处理钢材材质，同步带采用耐磨橡胶材质，气动元件采用阳极氧化铝合金材质，不同材质的区分让整体结构层次分明，渲染效果真实还原设备实际外观。从结构设计来看，该机构集成了凸轮传动、同步带传动、直线导轨导向、气动执行等多类机械结构，核心传动部分通过齿轮与同步带配合完成动力传递，将电机的旋转运动转化为插针工位的精准直线往复动作，直线导轨组件为插针动作提供高精度导向，保证插针位置的重复定位精度满足连接器生产要求。机构设计思路围绕连接器生产中插针、折弯工序的自动化需求展开，可自动完成针脚插入塑料贮器、推插针定位、针脚折弯到右肩的全流程动作，各工位动作通过凸轮轮廓曲线精准时序配合，无需额外复杂电控逻辑即可完成连贯作业，大幅提升连接器生产的加工效率与成品一致性。建模过程中对所有运动部件做了运动仿真验证，确认各动作行程无干涉、传动路径无卡顿，轴承、齿轮等标准件均采用通用标准规格建模，方便实际加工时直接选型替换，整体结构布局紧凑，可直接集成到连接器自动化生产线中作为核心加工工位使用，也可作为同类插针类自动化设备的设计参考模板，为非标自动化设备设计提供成熟的结构方案参考。
