菱形镂空金属防护网板三维结构设计

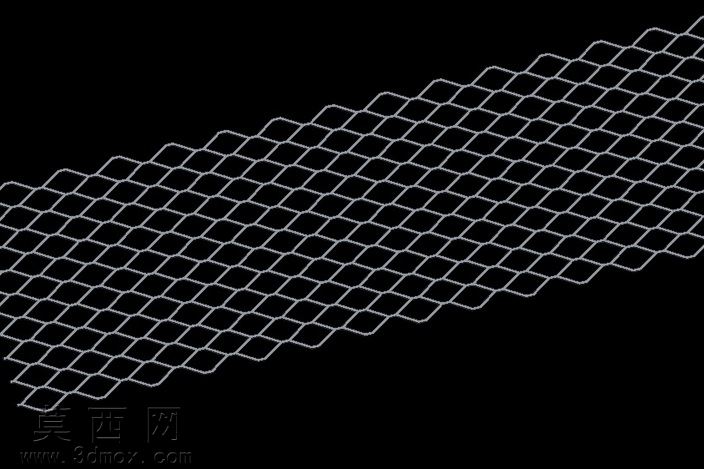

本作品为菱形镂空金属网板的三维结构设计，建模过程依托参数化三维设计软件完成，整体采用全参数化驱动的建模逻辑，可根据实际使用需求快速调整网板整体长宽尺寸、菱形网孔的对角线长度、金属丝径粗细、网板边缘包边宽度等核心参数，适配不同场景的使用要求。建模初始阶段首先确定网板的基准平面，以基准平面为草绘平面绘制单个菱形网孔的闭合轮廓，通过线性阵列结合方向角度约束的方式，完成整面菱形网格的轮廓排布，阵列过程中严格控制相邻菱形单元的间距一致性，保证所有网孔尺寸均匀、排列规整，无错位、大小不一的问题。完成网格轮廓后，通过拉伸凸台命令生成金属丝的实体结构，拉伸过程中同步设置金属丝的圆角过渡参数，对所有金属丝的交叉连接处做平滑圆角处理，避免尖锐棱角带来的应力集中问题，同时提升网板整体的结构强度与外观质感。网板的边缘部分采用一体化包边结构设计，包边与内部网格通过合并实体命令实现无缝连接，无拼接缝隙，边缘同样做圆角钝化处理，避免安装使用过程中划伤操作人员。材质设置阶段选用常用的低碳钢材质参数，赋予模型金属哑光质感，渲染过程中采用黑色背景搭配侧方打光的方案，清晰呈现菱形网格的镂空通透效果与金属丝的立体结构，直观展示网板的网孔密度、丝径比例与整体形态。结构设计上充分考虑菱形网的受力特性，菱形排布的金属丝可在多方向分散受力，相比方形网格具备更优异的抗拉伸、抗冲击性能，可广泛应用于设备防护、筛分过滤、围栏隔离、建筑装饰等多个场景，模型整体结构完整，无破面、重叠面等几何错误，可直接导入各类三维软件进行二次修改，也可导出为通用格式用于工程出图、3D打印样件、有限元受力分析等后续工作，能够为相关五金配件的设计生产提供准确的三维参考依据。
