食品医疗行业用立式干燥加热装置

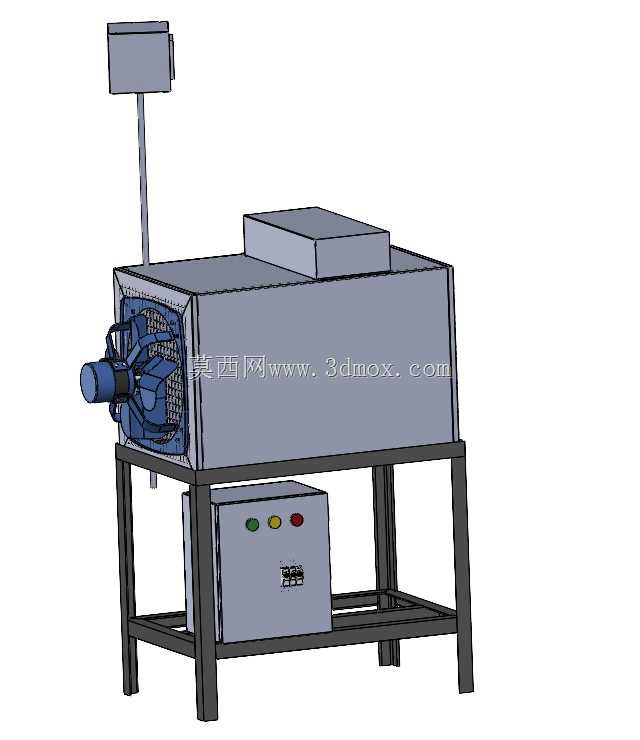

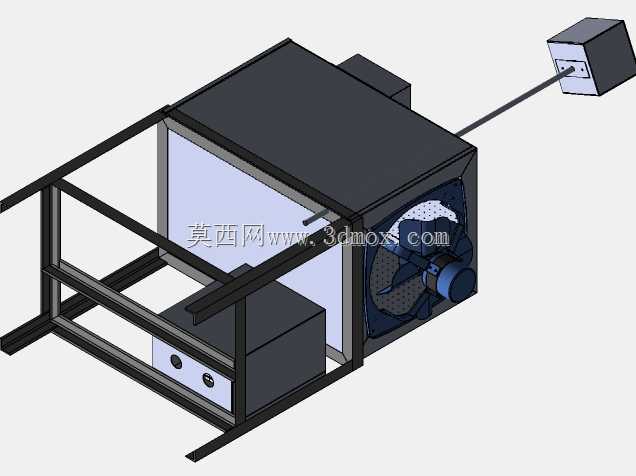

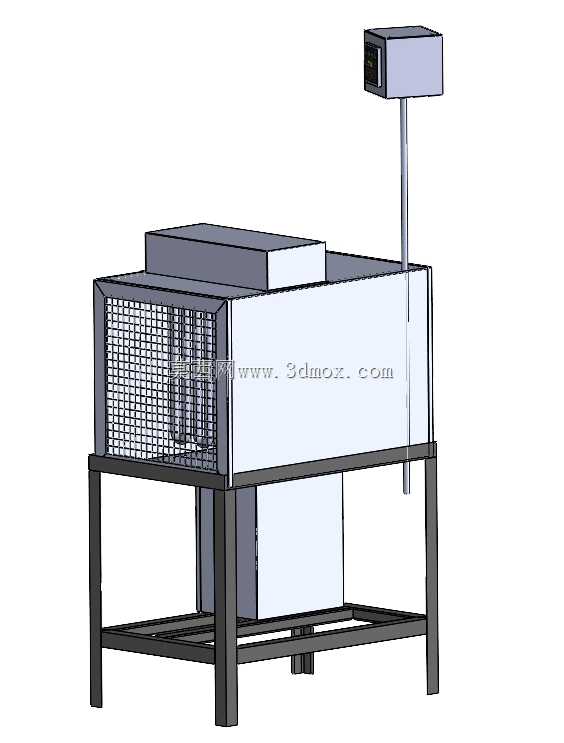

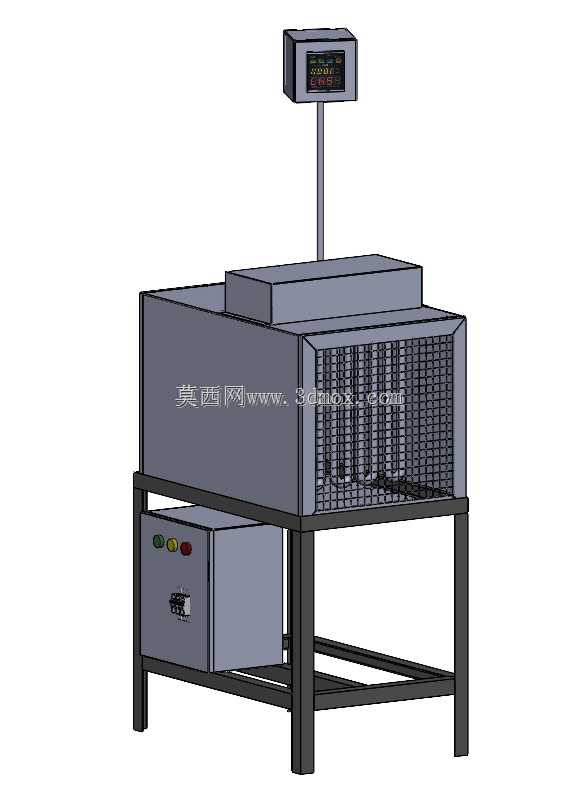

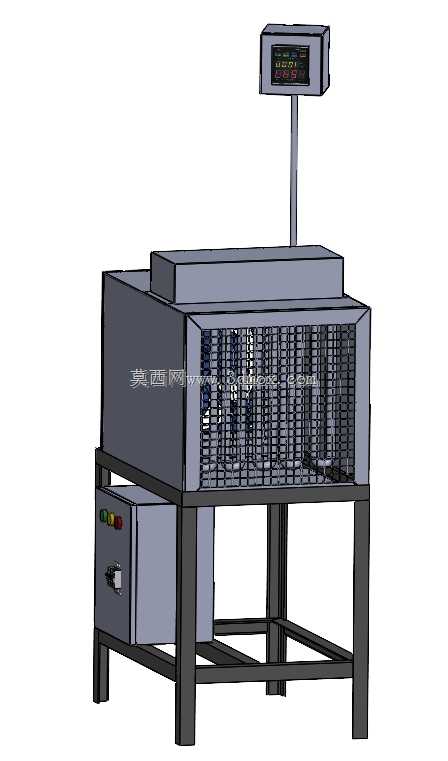

　　这款干燥加热装置的三维结构设计，核心围绕食品加工与医疗用品生产环节的干燥工序需求展开，在做整体结构排布时，首先考虑的是生产车间的安装适配性，整体采用立式落地结构，底部支撑框架采用标准型钢焊接成型，框架预留了100mm的地面调平间隙，可适配多数生产车间的不平整地面，无需额外做混凝土基础找平，设备主体加热舱的宽度控制在1.2米区间，深度0.8米，整体高度含顶部控制箱为2.1米，安装时仅需在设备后侧预留0.5米的检修空间即可，不会占用过多车间生产动线面积。

　　从实际使用场景来看，该设备主要面向食品加工环节的果蔬干制、熟食品灭菌后烘干，以及医疗行业的玻璃器皿干燥、医用辅料低温烘干等工序，因此在结构设计时，加热舱内部采用了分层托架结构，托架间距可根据待干燥物料的尺寸灵活调整，舱门采用侧开式密封结构，密封件选用耐温硅橡胶材质，可避免舱内热量外泄，同时阻隔外界粉尘进入舱内污染物料。设备下部的电气舱与上部加热舱做了完全的隔热分隔，电气舱内集成了加热控制模块、热风循环风机组件，舱体侧面设置了操作按钮与状态指示灯，操作人员无需登高即可完成日常启停操作，顶部的独立控制箱通过立杆与主体连接，控制箱屏幕倾斜15度安装，符合站立操作时的人眼视线角度，可实时显示舱内温度、干燥时长等运行参数。

　　在功能设计上，该设备采用热风内循环的加热逻辑，加热舱后侧布置了电加热组件与循环风道，风机将加热后的空气均匀输送到舱内各个区域，避免出现局部温度过高导致物料烤焦或者干燥不均的问题，舱内设置了多点温度检测点位，可将舱内温度波动控制在±2℃范围内，满足食品与医疗行业对干燥工艺的精度要求。设计过程中还考虑了日常清洁的便利性，加热舱内壁采用圆弧过渡结构，没有清洁死角，托架可整体抽出拆卸，方便生产间隙清理舱内残留的物料碎屑，底部框架的横撑间距经过优化，既保证了整体支撑强度，也不会给地面清洁造成阻碍。设备的外接电源接口、排风接口都布置在设备后侧下部，布线与管道连接可沿墙面或地面线槽排布，不会影响车间整体的整洁性，整体结构没有复杂的传动组件，后期维护仅需定期检查加热组件损耗与密封件老化情况即可，运维成本相对较低。
