卧式离心铸造长铸件生产设备结构

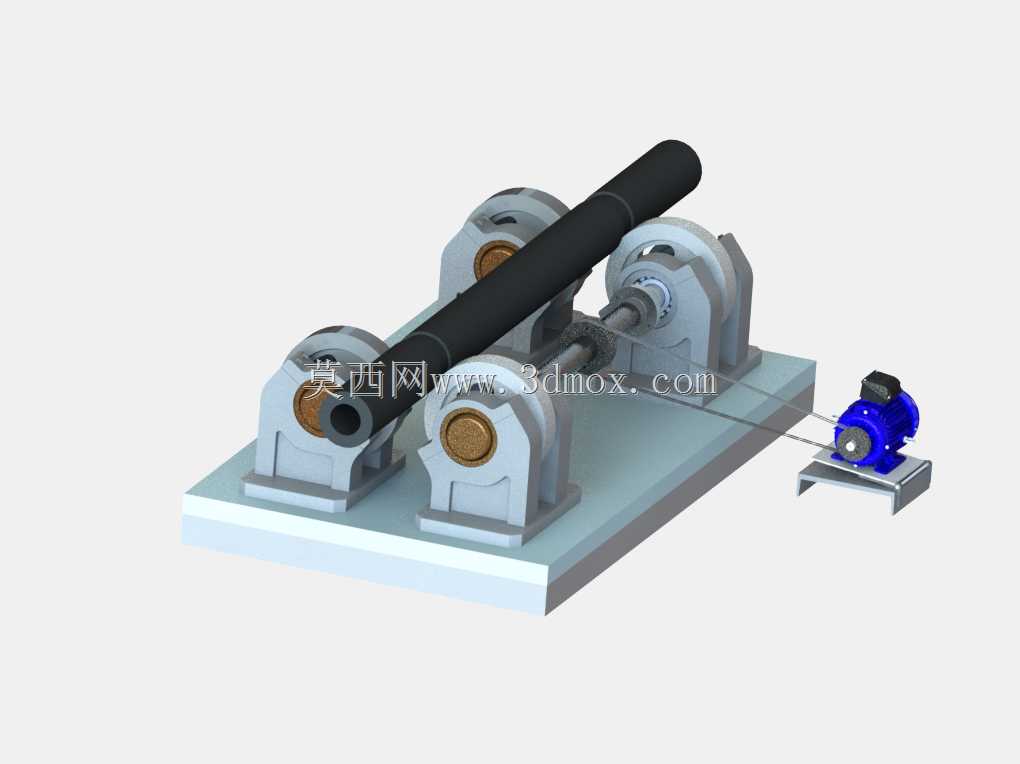

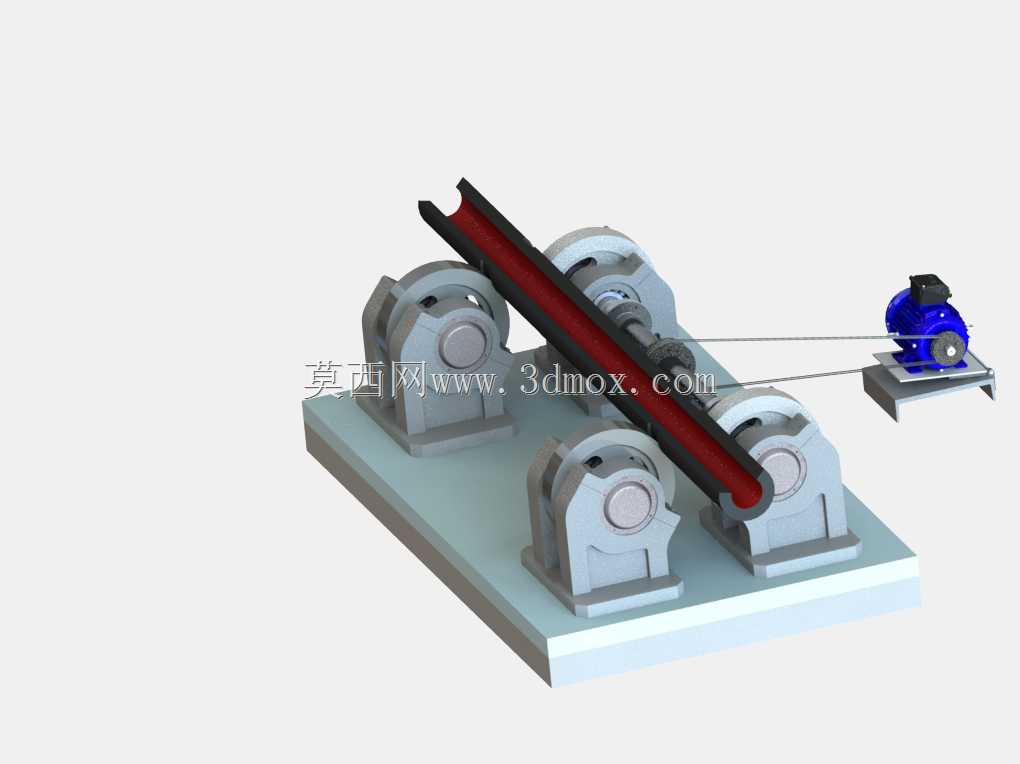

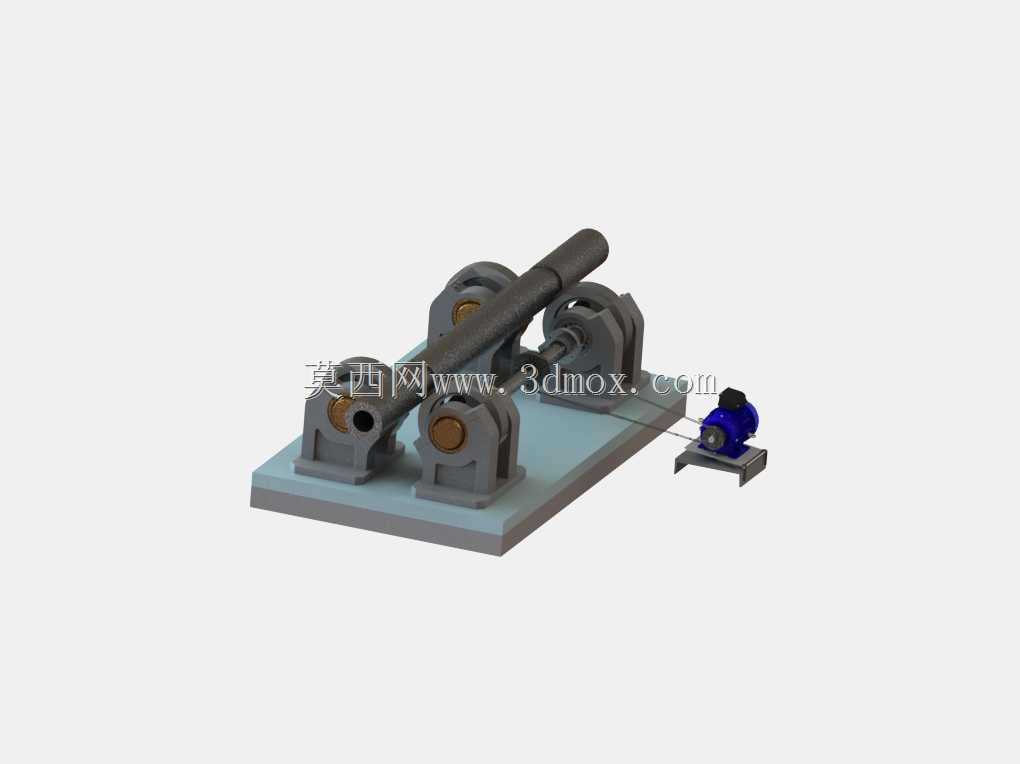

这套离心铸造设备主要面向长轴类、管状金属铸件的批量生产场景，在铸铁、铸钢及有色合金长铸件生产车间中应用广泛，可有效解决传统静态铸造长铸件易出现气孔、夹渣、组织疏松的工艺痛点。设备采用卧式托轮支撑布局，四组带自润滑轴承的支撑座沿轴向排布，直接承托铸管模身，相比悬臂式离心铸造结构，能适配更长规格的铸件生产，避免长模高速旋转时出现的挠度变形问题。驱动端采用独立电机带传动结构，电机通过安装座固定在底座端部，通过皮带轮将动力传递至铸模端部的传动轮，可根据不同铸件材质的工艺要求调整转速区间，保证金属液在离心力作用下均匀贴附模腔内壁，完成充型与凝固过程。底座采用整体式钢板焊接加工结构，所有支撑座、驱动单元的安装面均经过铣削加工保证平面度，安装时只需将底座整体调平固定在车间混凝土地基上，无需额外搭建分体式支撑基础，能大幅缩短产线安装调试周期。支撑座上的托轮采用耐磨合金材质，轮面加工有与铸模滚圈匹配的圆弧接触面，既可以限制铸模旋转时的径向窜动，又能减少长期运转带来的接触磨损，日常维护时只需定期加注润滑脂即可，无需频繁拆解更换部件。设计过程中重点考虑了长铸件生产的动平衡需求，支撑座的排布间距经过载荷计算，让铸模及内部金属液的重量均匀分布在各支撑点上，避免高速旋转时产生共振影响铸件成型质量，同时在铸模两端预留了足够的操作空间，方便完成浇注、取件、喷刷涂料等工序操作。设备整体的安装边界充分考虑了车间常规工位的排布需求，宽度方向控制在常规设备通道允许范围内，长度方向适配2.5m规格长铸件的生产需求，可直接接入现有铸造生产线的浇注、冷却工序，无需对原有产线布局做大幅调整。
