重力压铸浇注成型工艺结构三维数模

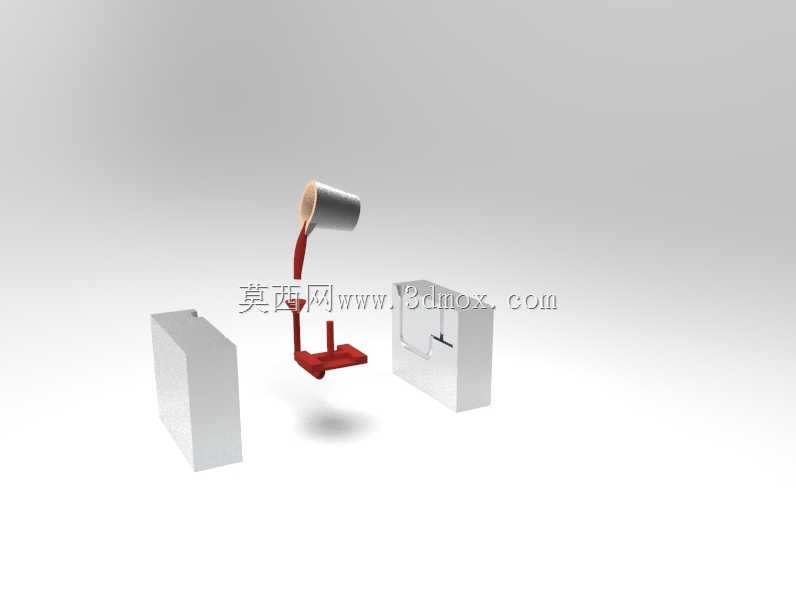

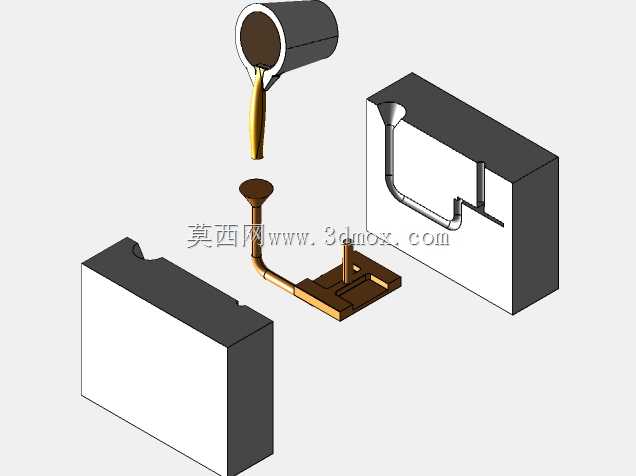

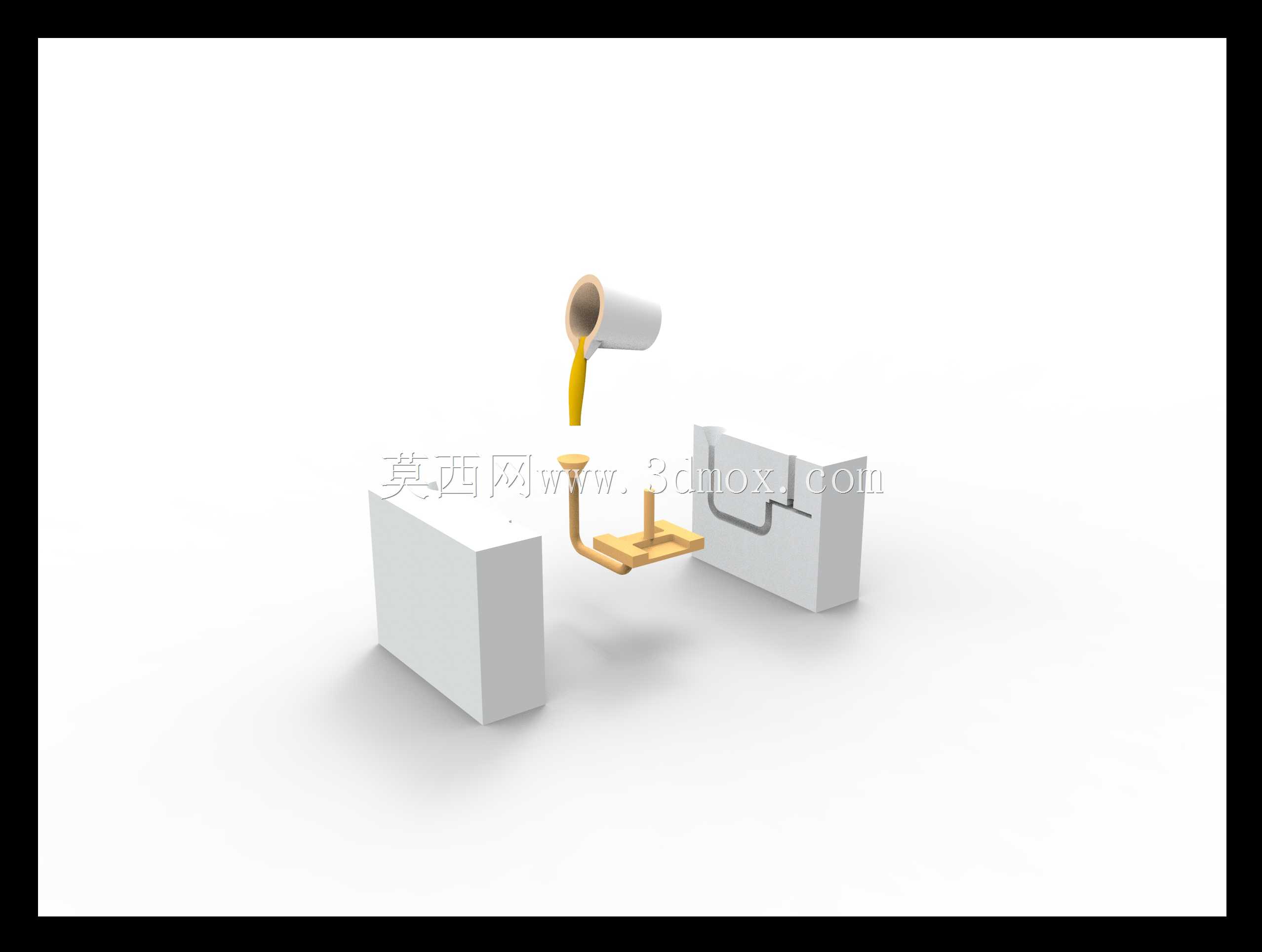

　　这套重力压铸结构数模还原了金属重力浇注场景下的核心成型单元，整套结构围绕金属液在重力作用下平稳充型的核心逻辑搭建，可直接用于中小型铝合金、锌合金压铸件的浇注工艺验证与模具结构参考。从实际生产场景来看，这类结构广泛应用于汽配小结构件、仪表壳体类零件的小批量铸造生产，区别于高压压铸的高速充型逻辑，重力浇注依靠金属液自身重力完成型腔填充，能有效降低卷气、夹渣缺陷，适配壁厚不均、内部质量要求较高的铸件生产。数模中完整呈现了浇杯、直浇道、横浇道、内浇口与成型模腔的配合关系，浇杯采用大口径收口设计，可承接倾倒的金属液同时缓冲液流冲击，避免初始浇注时液流飞溅卷入气体；直浇道设置了合理的锥度，既保证金属液下落流速平稳，

　　也能在浇注结束后留存部分余料起到补缩作用，减少铸件内部缩孔缺陷。横浇道采用梯形截面设计，截面面积沿液流方向逐步收窄，配合末端的集渣包结构，可在金属液进入型腔前拦截表层氧化渣，避免渣孔缺陷。成型模腔采用对开式结构，分模面沿铸件最大轮廓线设置，开模时可直接顶出铸件，避免侧向抽芯结构带来的模具复杂度提升，适配结构相对规整的壳体类铸件生产。从安装边界来看，整套浇注结构可直接适配常规小型重力浇注工作台，模架整体尺寸控制在400mm×300mm×250mm范围内，无需额外改造工作台面即可完成装夹，浇杯中心高度距离工作台面220mm，匹配常规人工浇注或机械倾倒浇包的作业高度，作业时无需额外垫高模具。设计过程中充分考虑了金属液的充型顺序，

　　内浇口设置在铸件壁厚最大的位置，保证厚壁区域最后冷却时能得到浇道内金属液的持续补缩，同时内浇口宽度覆盖铸件1/3的进料边长，避免液流进入型腔时流速过快冲刷模壁造成粘模或砂型剥落。整套数模的结构细节完全贴合实际生产的工艺要求，没有冗余的装饰性结构，所有流道的转角位置都做了R5以上的圆角过渡，减少金属液流动时的阻力，同时避免尖角位置造成的应力集中，延长模具的使用寿命。对于结构设计从业者来说，这套数模可直接作为重力浇注系统设计的参考模板，可根据实际铸件的外形、壁厚、材质调整浇道截面尺寸与浇口位置，快速完成整套压铸工艺结构的方案搭建，减少前期方案验证的重复建模工作量。
