卧式液压金属废料压块成型设备结构设计

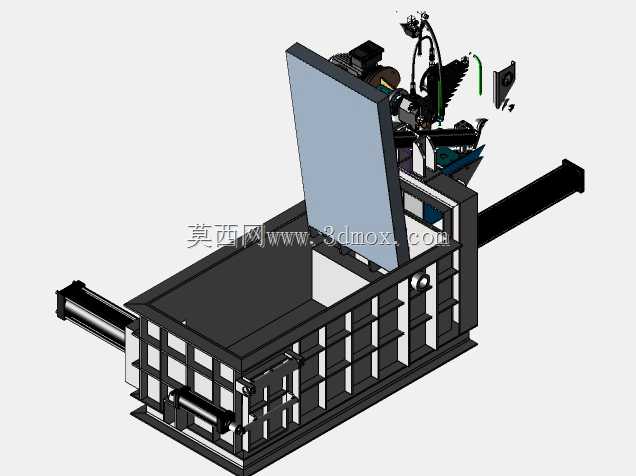

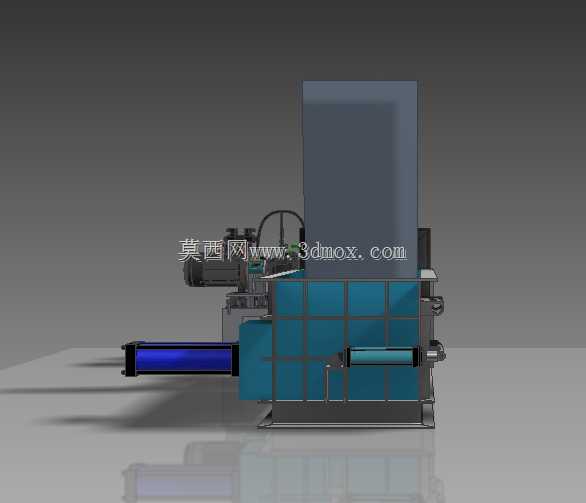

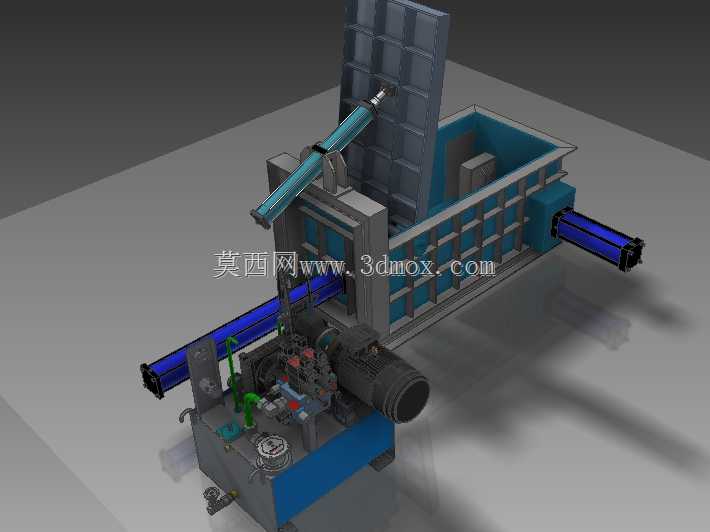

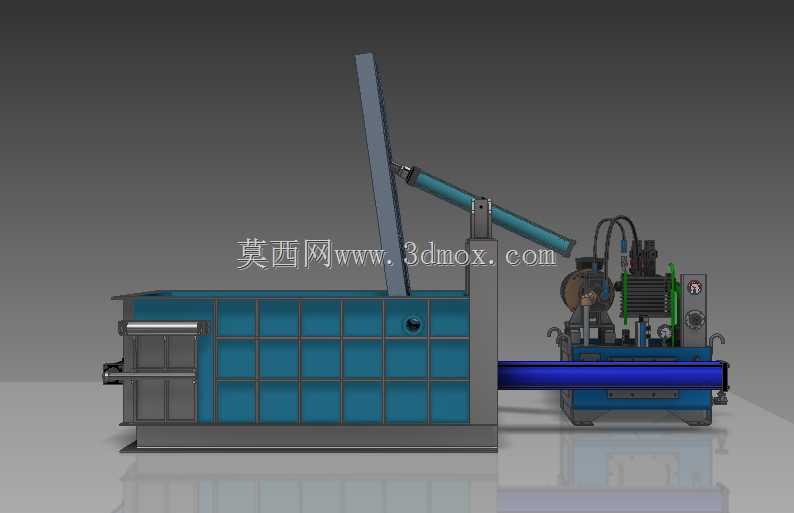

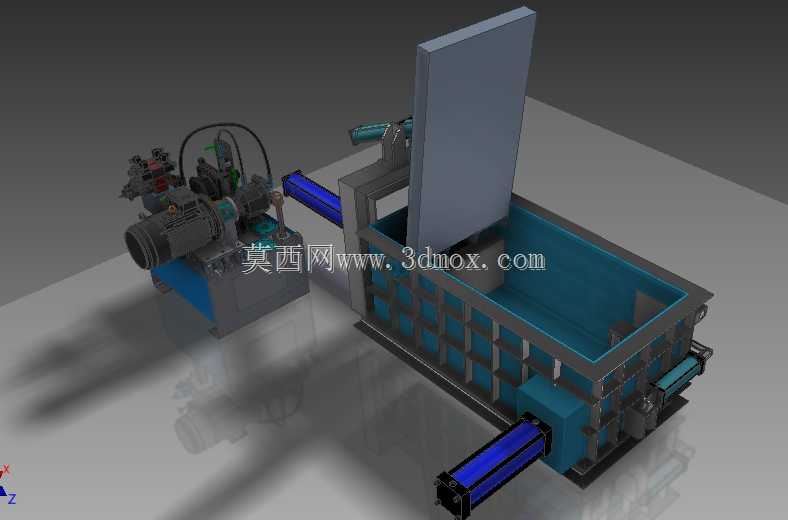

该设备主要应用于再生资源回收加工、金属制品加工制造、报废机动车拆解、钢材加工配送中心等场景，核心用途是将零散的钢屑、废钢边角料、轻薄废钢料、报废冲压件等松散金属废料压缩成高密度规整料块，大幅缩减废料堆存占用空间，降低仓储与跨区域运输成本，同时方便后续回炉冶炼环节的投料作业，减少熔炼过程中的物料烧损，提升废金属回收再利用的整体效率。设备采用卧式料仓搭配多向压合的结构布局，料仓主体采用格栅式加强筋焊接结构，在控制整体设备自重的前提下，保证大容积料仓在高压压实作业下的结构强度，避免长期受挤压出现仓体变形、焊缝开裂的问题。主压油缸布置在料仓侧方，提供压实作业的主要推力，侧方辅助油缸负责对入料进行初步推拢定位，顶部设置可开合的压料盖板，在压实作业时闭合锁止，防止废料受挤压向外蹦溅，保障作业安全，压制作业完成后料仓端部的出料门可通过液压驱动开启，配合主压油缸将成型料块自动推出，无需人工掏取料块，降低作业人员劳动强度。设备配套独立的液压动力单元，将电机、液压泵、控制阀组、油箱集成在独立机架上，通过高压油管与主机的各个执行油缸连接，动力单元与主机分离的布局既可以减少压实作业产生的振动对液压元件的损耗，也方便日常对液压系统的滤芯更换、油液检测、阀组调试等维护操作。设计过程中充分考虑现场安装的边界条件，设备整体采用模块化拆分设计，主机料仓、动力单元、出料机构可拆分运输，到达现场后仅需完成油路对接与地脚固定即可投入使用，无需复杂的现场焊接拼装；料仓的进料口高度适配常规厂区的上料作业高度，可匹配叉车料斗、皮带输送机、抓钢机等多种上料设备的作业范围，无需额外搭建过高的上料平台；设备整体的横向安装尺寸预留了足够的检修通道空间，侧面的油缸、管路都预留了拆装操作空间，日常更换密封件、检修油缸时无需大规模拆解设备主体结构。压合过程采用分级施压的逻辑，初始阶段油缸快速推进收拢松散废料，当油缸压力达到设定阈值后自动切换为高压慢速压实模式，既保证单批次作业的压缩效率，也能保证最终成型料块的密度均匀，避免出现料块松散易散的问题。
