壁灯底座铝型材自动冲孔加工设备

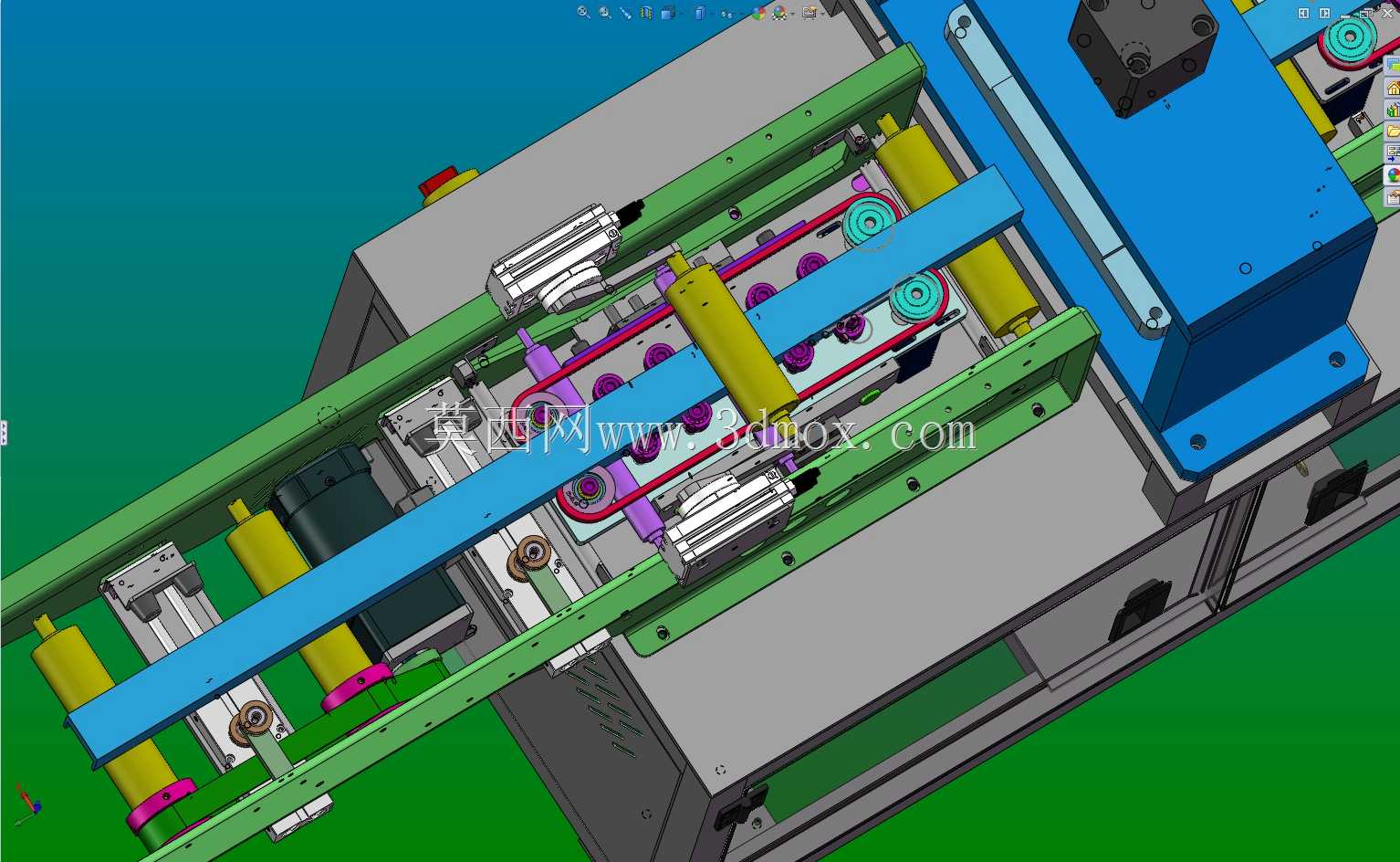

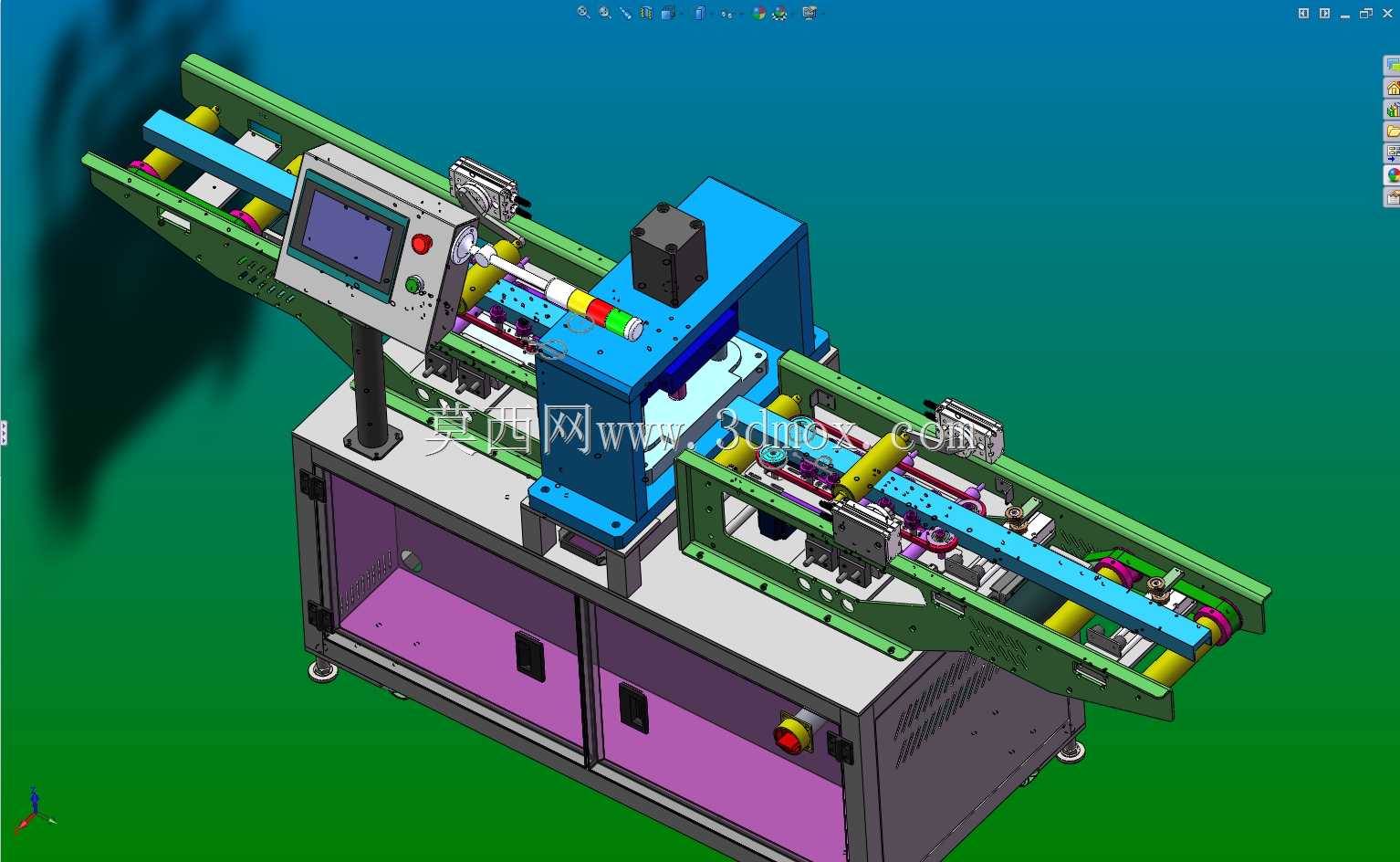

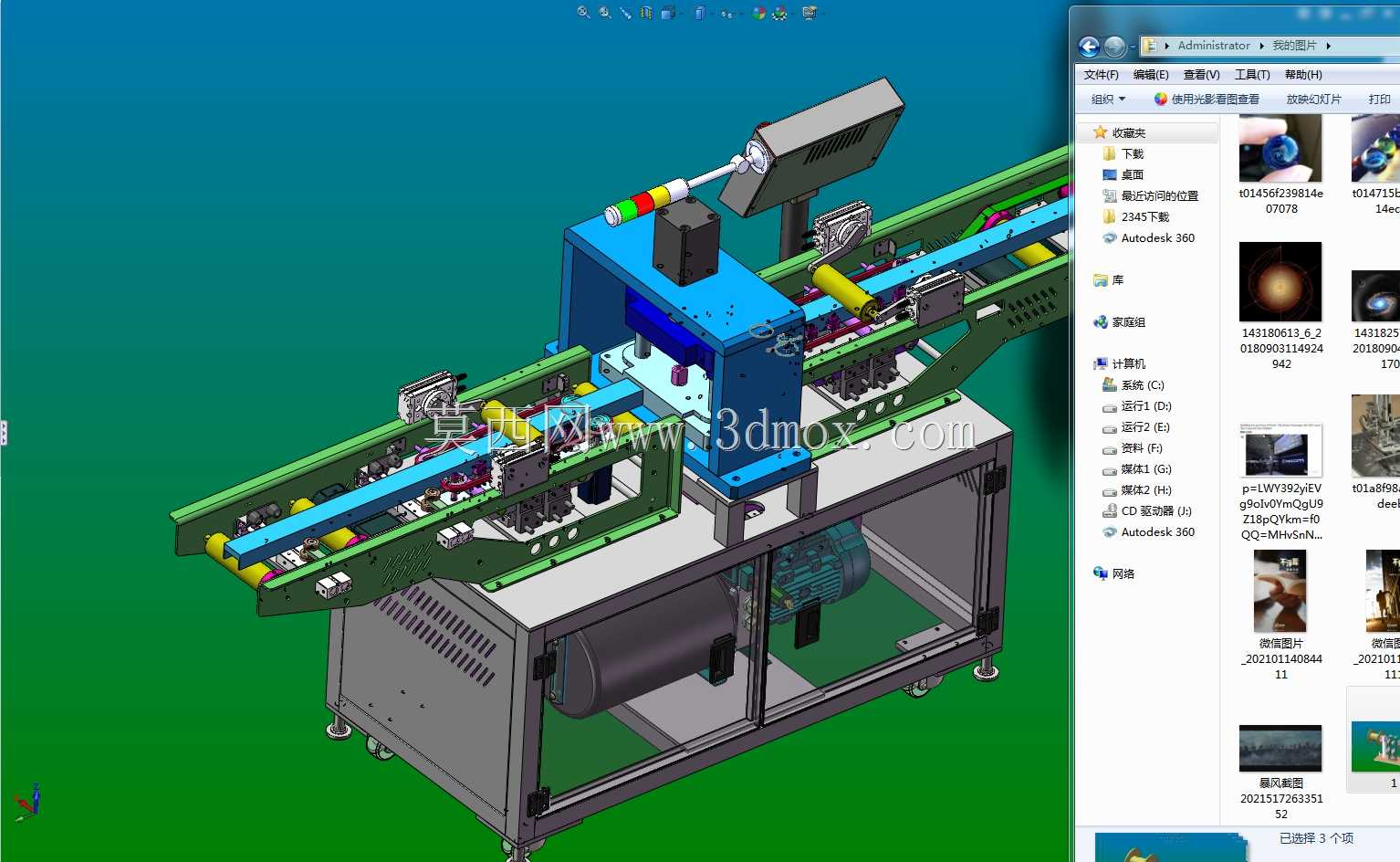

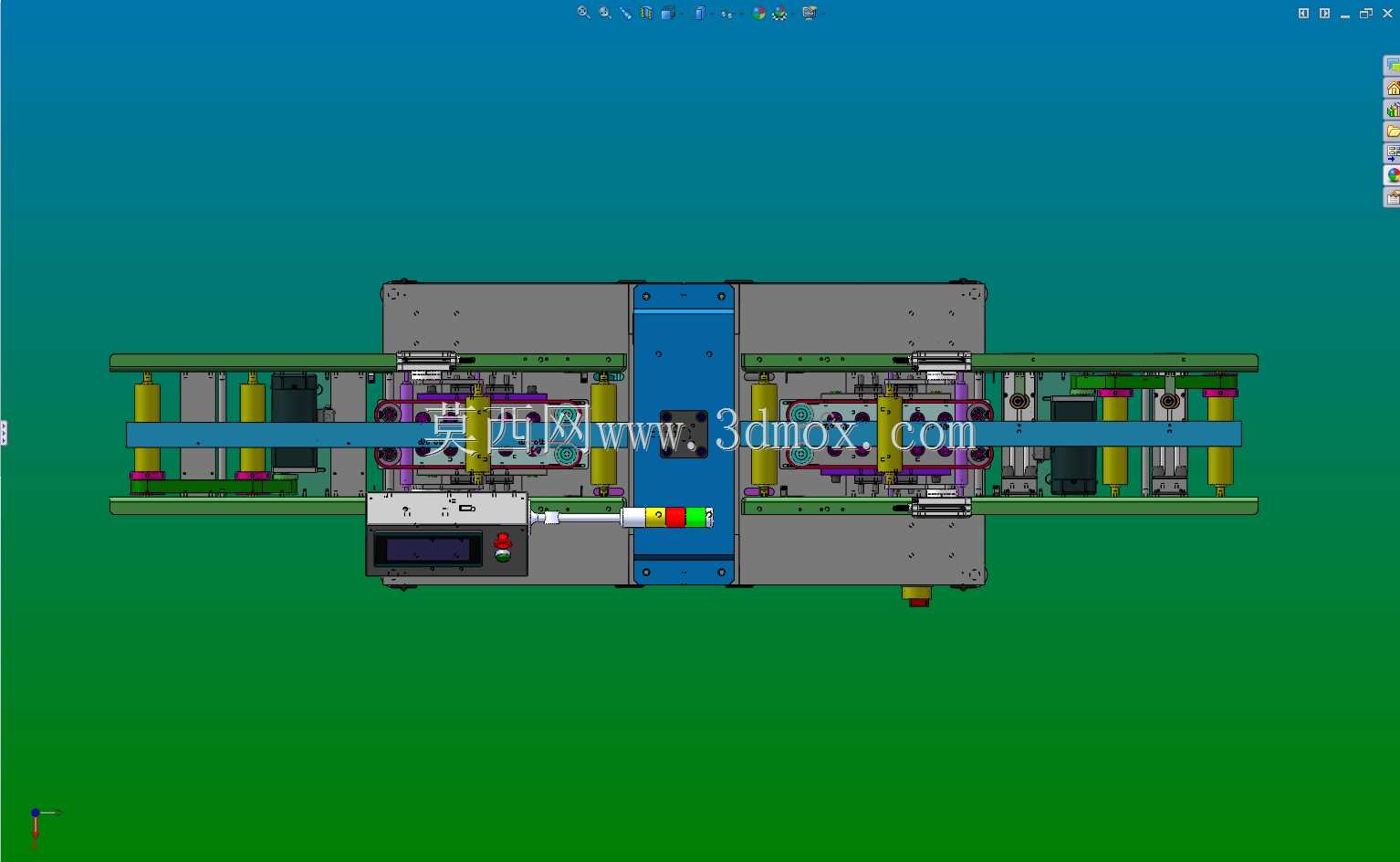

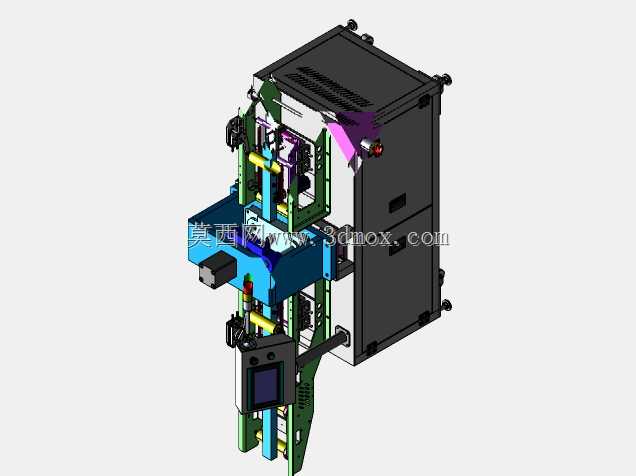

这款设备主要面向照明灯具加工领域的铝型材深加工场景，针对壁灯底座类长条铝型材的冲孔工序设计，可替代传统人工送料的单工位冲压作业，适配中小规格长条铝型材的连续冲孔加工需求，在壁灯、线性灯具的型材加工产线中，可直接对接前后段的型材裁切、表面处理工序，完成型材安装孔位的精准冲压作业，有效降低人工上下料的重复劳动强度，规避人工送料过程中的对位偏差与操作安全隐患。设备整体采用卧式贯通布局，型材进料与出料方向沿设备长轴方向设置，下部为一体式焊接柜体作为承载基座，柜体底部配置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留对应长宽的操作空间，柜体侧面预留电气检修门与控制按钮安装位，上部集成冲压执行单元、双侧送料导向机构、人机操作终端与防护组件。双侧送料导向机构采用带限位滚轮的输送导轨结构，可根据待加工铝型材的截面宽度调整导向轮间距，输送过程中通过滚轮夹持型材侧面，保证型材进给过程中无偏移、无翘曲，送料行程可通过参数设置匹配不同孔位间距的加工要求，实现不同长度型材的多孔位连续自动进给。中部冲压执行单元采用立式冲压结构，冲压模头可根据壁灯底座的孔位形状、尺寸快速更换，冲压动作与送料动作通过逻辑联动控制，送料到位后触发冲压动作，冲压完成后自动复位进入下一段送料流程，冲压过程中设置有安全防护挡板，避免冲压碎屑飞溅伤人。人机操作终端设置在设备进料侧的斜向支架上，操作高度适配站立作业的人体工学要求，终端集成触控显示屏与实体急停按钮，可实时显示加工进度、送料速度、冲压计数等参数，操作人员可快速完成参数调整与设备状态监控。设备整体的管线均采用拖链内置排布，避免进给过程中管线磨损，各运动副位置均设置有润滑注油点，方便日常维护保养，冲压工位下方设置有废料收集槽，可集中收集冲孔产生的铝屑，保持作业现场整洁。该设备的设计核心围绕铝型材冲孔工序的自动化升级需求，在保证冲孔精度与加工效率的前提下，尽可能压缩设备的整体占地尺寸，兼顾小批量多规格型材加工的换型便捷性，无需复杂的模具调整即可快速切换不同规格的壁灯底座型材加工任务，适配灯具加工行业多品种小批量的生产特点。
