带手柄驱动的法兰式偏心蝶阀结构设计

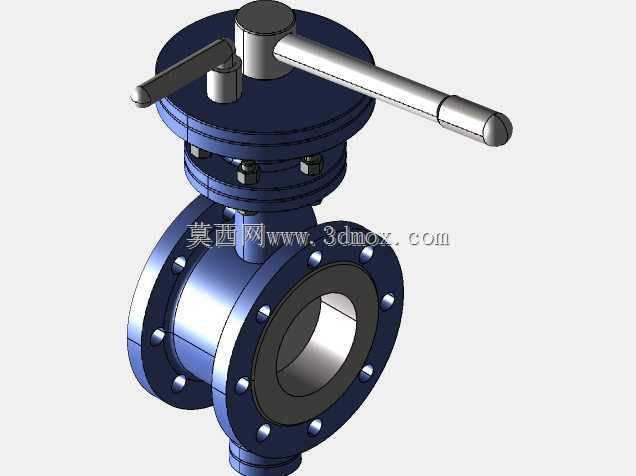

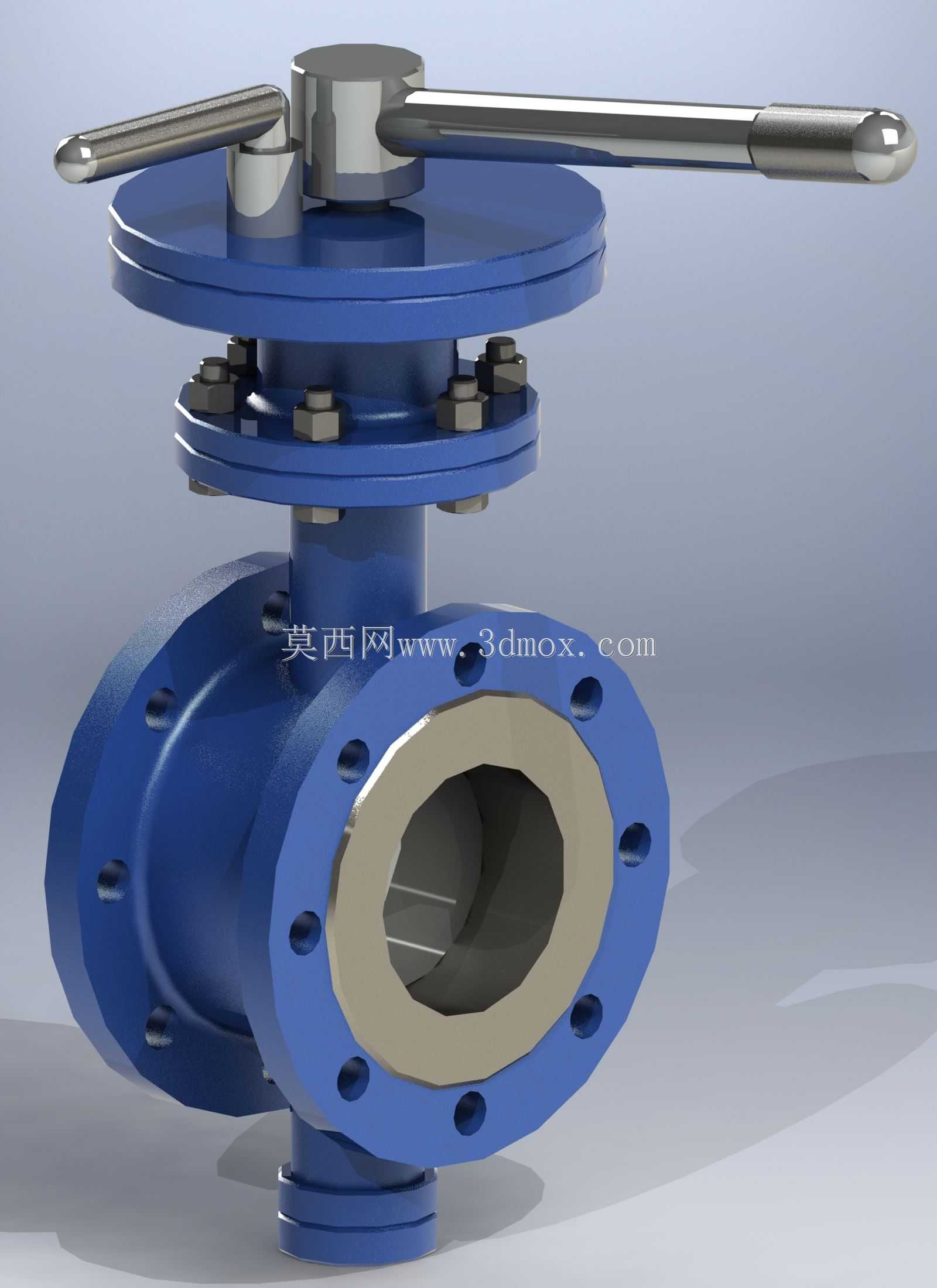

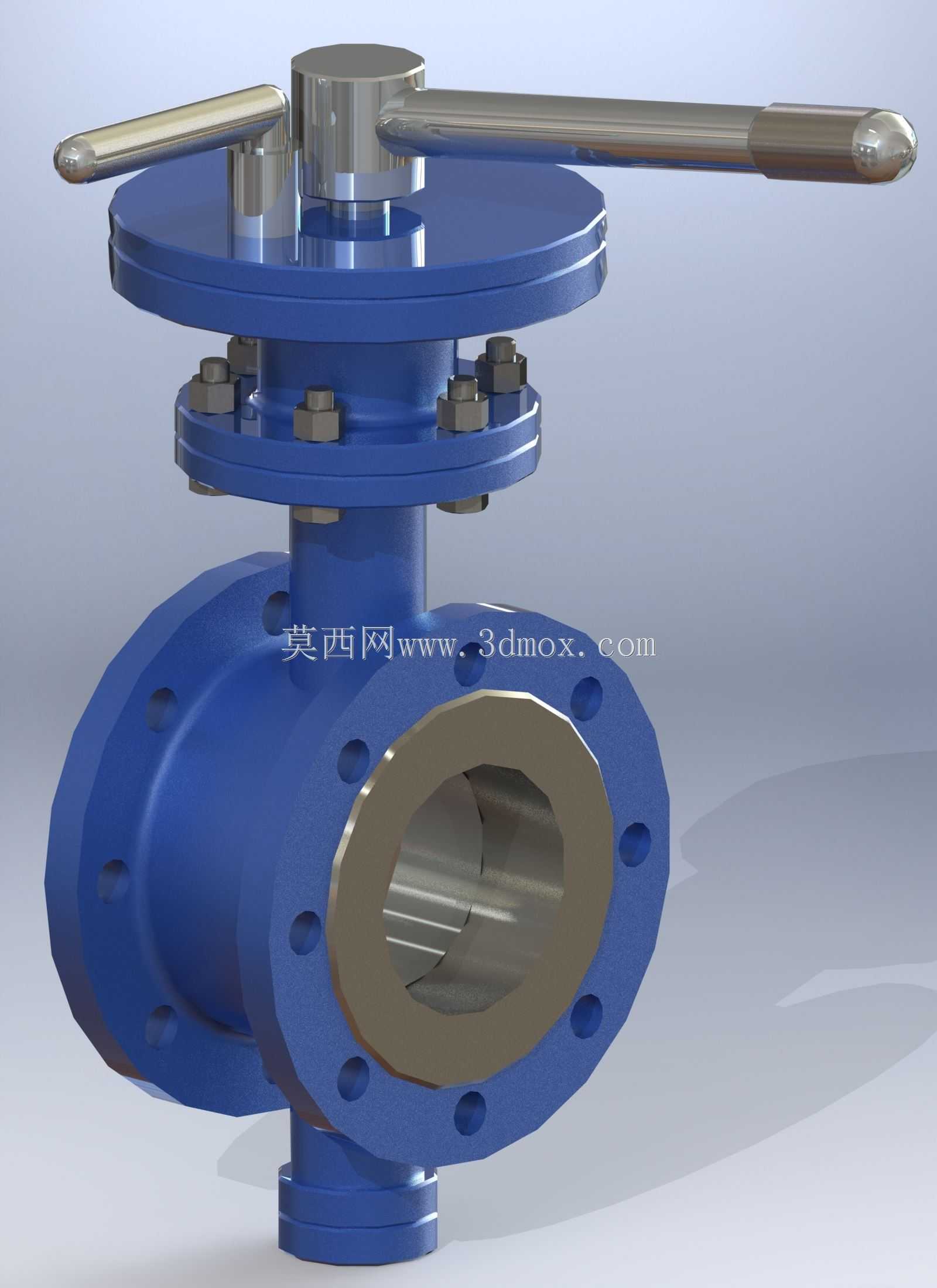

这款带手柄驱动的法兰式偏心蝶阀，是面向多领域工业管道系统开发的流体控制部件，可适配冶金、电气、石油、化工、食品、饮料、制药等生产场景的纯质管道布设，同时也能满足工业环保、水处理、高层建筑给排水等公用工程类管道的通断与流量调节需求，作为管路系统的核心控制单元，承担着截断管路介质、调节介质流量、保障管路系统运行安全稳定的作用。从功能特性来看，该蝶阀采用偏心结构设计，相比传统中线蝶阀，密封副在启闭过程中摩擦阻力更小，密封面磨损均匀，不仅启闭力矩更低，长期使用的密封可靠性也更出色，能有效降低介质泄漏风险；搭配顶部的加长手柄驱动结构，操作人员无需额外辅助工具，即可手动完成阀门的启闭操作，手柄的握持段做了贴合手部形态的圆弧处理，操作施力更顺畅，同时手柄的转动角度与蝶板开度对应清晰，可直观判断阀门的当前通流状态，方便现场运维人员快速调整管路通流能力。在设计思路上，这款蝶阀优先兼顾了安装适配性与操作便捷性，阀体采用三通式法兰连接结构，三个连接端均设置标准法兰盘，法兰盘上均匀布设螺栓安装孔，可直接与同规格的管道法兰通过螺栓紧固对接，无需额外加工转接部件，能大幅缩短现场安装的施工周期；阀体内部的流道做了平滑过渡处理，可减少介质流经阀体时的阻力损失，降低管路系统的运行能耗，同时偏心蝶板的转轴位置做了偏心偏移设计，阀门完全开启时蝶板可完全脱离密封面，避免介质长期冲刷密封面造成密封件过早损耗，有效延长阀门的整体使用寿命。从外形尺寸与安装边界来看，该阀门整体结构紧凑，顶部手柄驱动机构的高度控制在合理范围内，不会占用过多管路上方的安装空间，三个法兰端的连接尺寸符合通用工业管道法兰的配套标准，安装时只需保证对接法兰的端面平行度、螺栓孔对位准确，即可完成可靠安装；阀门的侧向操作空间预留充足，手柄转动全程不会与相邻管道或支架产生干涉，即使在布设密集的工业管廊、车间管路集群中，也能顺利完成安装与日常操作，适配不同场景下的管路布设条件，可稳定输送水、油品、化工介质、食品级流体等多种不同属性的管路介质，满足不同行业的流体控制需求。
