带空气密封结构的改进型旋转阀

这款改进型旋转阀主要应用于粉体、颗粒类散装物料的输送与计量工况，常见于粮食加工、建材生产、化工原料输送、环保除尘卸料等场景，作为散料输送系统中的锁气卸料核心部件，承担着上下料腔压差隔绝、均匀定量给料的作用，可适配正压、负压气力输送系统，避免输送管路风压泄漏影响物料输送效率，同时能够稳定控制物料下料速率，适配最高每小时70吨的散料处理通量，满足中大型散料处理生产线的连续作业需求。

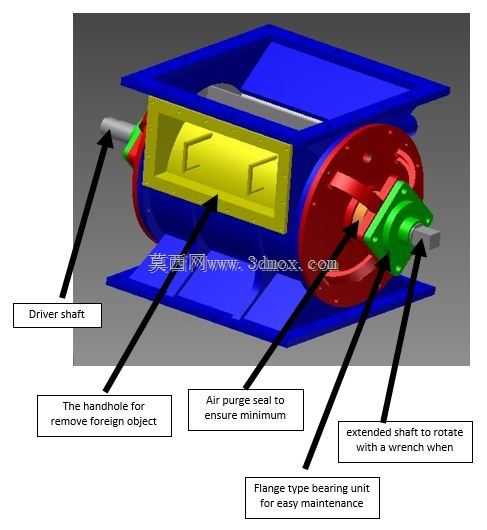

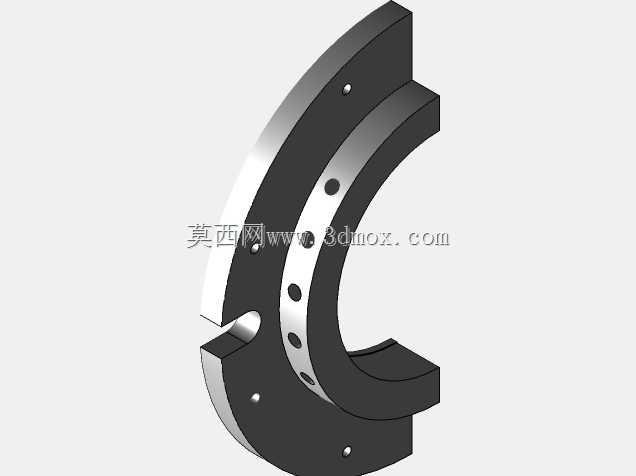

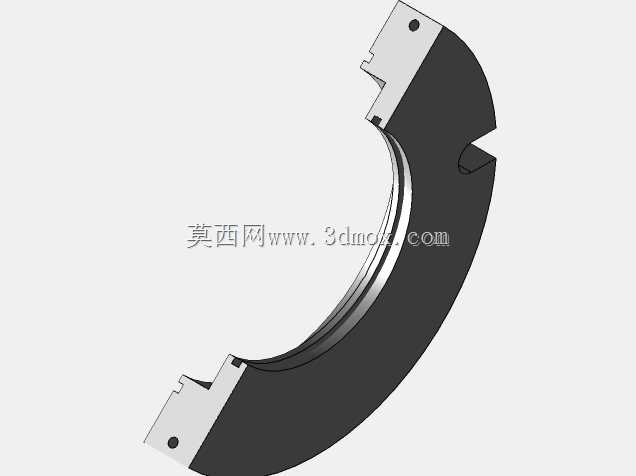

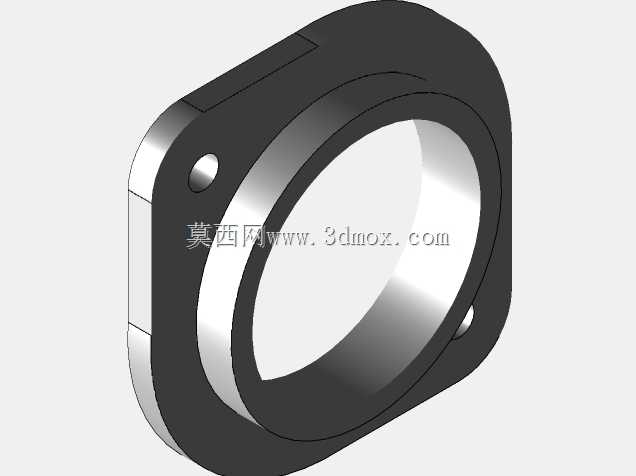

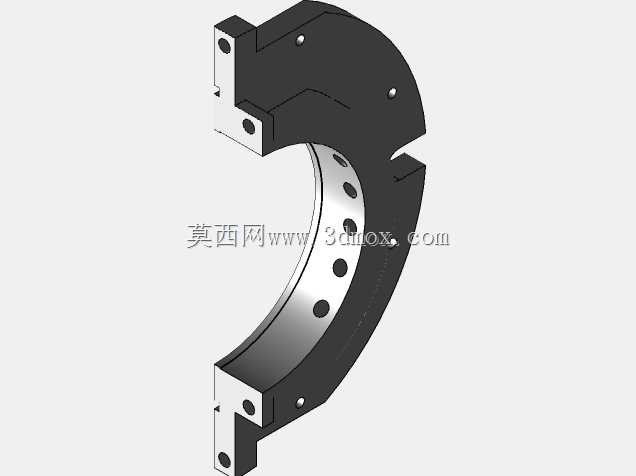

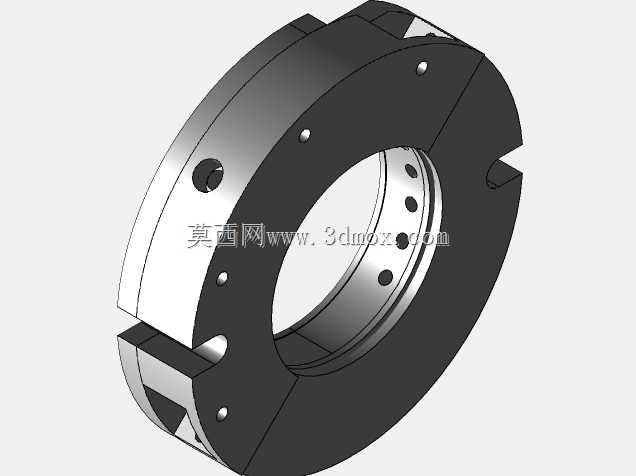

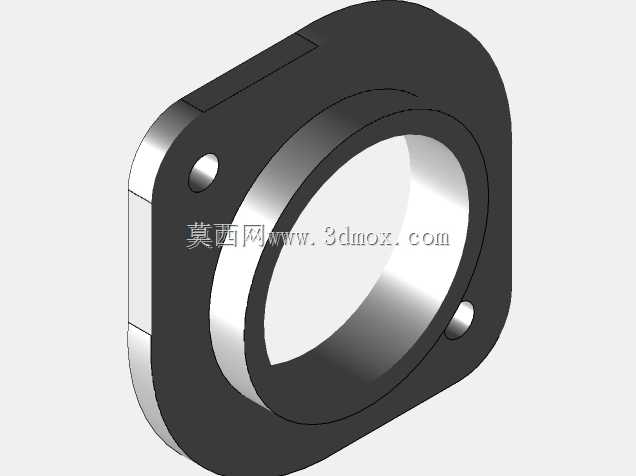

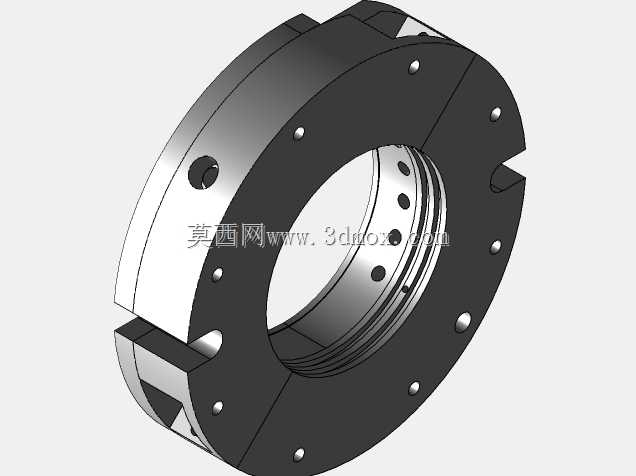

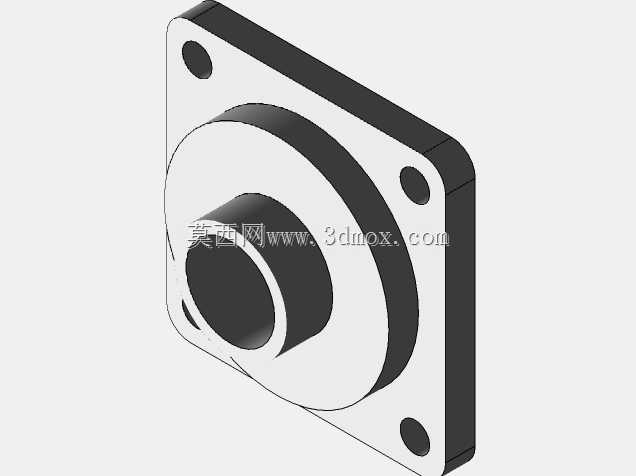

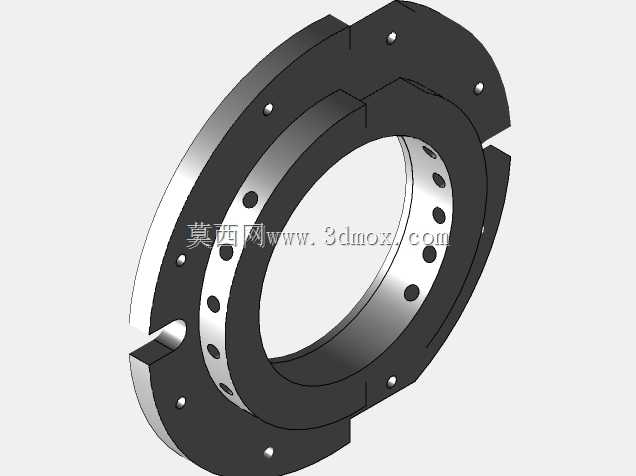

从功能设计来看，这款旋转阀针对传统旋转阀使用中的常见痛点做了针对性优化：首先配置了空气吹扫密封结构，在阀腔两端的轴封位置引入压缩空气吹扫，能够有效阻挡细粉状物料渗入轴承腔，避免物料卡涩转轴、磨损密封件，大幅降低设备运行过程中的漏料、卡滞风险，延长密封件与轴承的维护周期。其次在阀体侧面设置了专用手孔结构，无需整体拆解阀体即可快速清理阀腔内部卡入的异物、结块物料，日常运维的操作难度大幅降低，减少设备停机维护的时间成本。转轴端特意设计了延长轴段，当设备出现卡滞、需要手动盘车排查故障时，可直接使用扳手卡持延长轴转动转子，无需拆解传动端护罩即可完成应急盘车操作，现场故障处置更加便捷。轴承单元采用法兰式安装结构，将轴承座与端盖整合为法兰组件，维护时可整体拆卸抽出，无需拆解阀体与上下游连接管路即可完成轴承更换、密封件检修，大幅降低后期维护的拆装工作量。

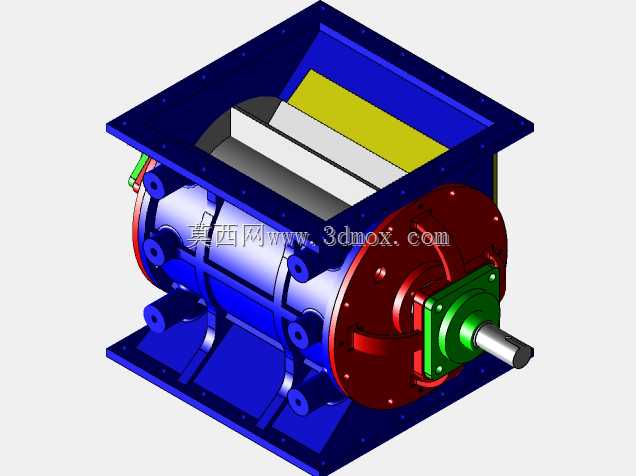

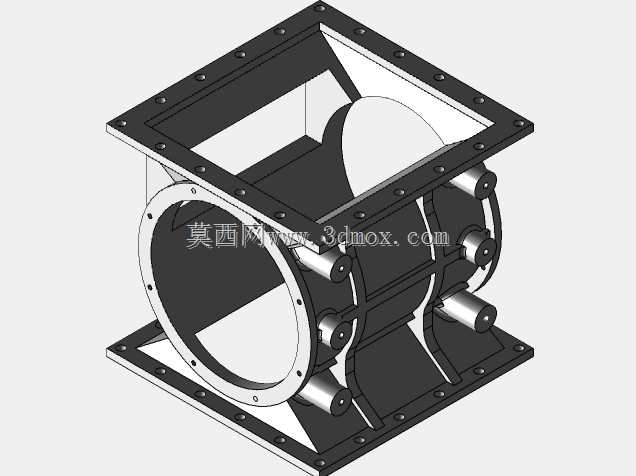

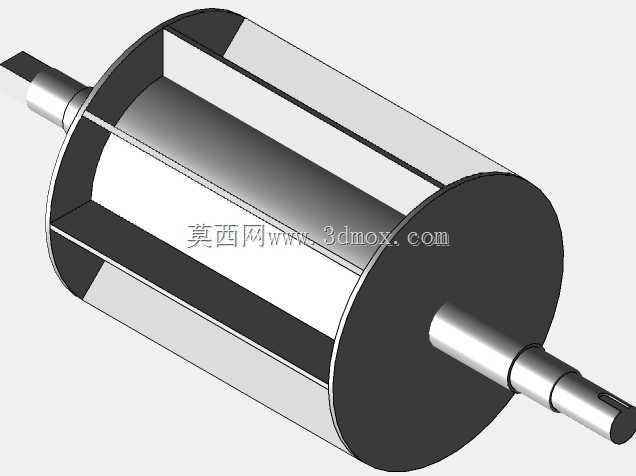

在安装边界方面，这款旋转阀采用上方敞口进料、下方敞口出料的方形法兰连接结构，可直接与上下游料斗、输送管路的方形法兰对接安装，整体结构紧凑，转子与阀腔的配合间隙经过优化，既保证转子转动无卡涩，又能实现良好的锁气效果，驱动轴从阀体单侧伸出，可直接配套减速电机、链轮传动组件，安装时预留出驱动侧的传动安装空间与手孔操作空间即可完成部署，适配现有多数散料输送线的安装空间要求，无需对原有管路做大幅改造即可替换同规格传统旋转阀。
