分段式管道连接用龙虾背弯构件

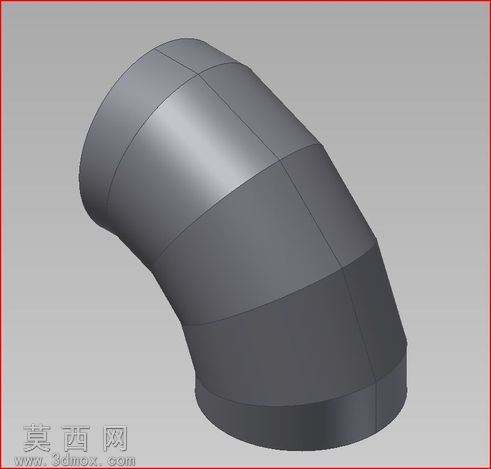

本模型为管道系统中常用的龙虾背弯构件，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循钣金管件展开拼接的工艺逻辑，将弯头整体拆分为多节斜口锥台段依次拼接，每一段的截面轮廓、斜切角度都经过精准参数约束，保证各段拼接后形成平滑过渡的弯曲流道，整体弯折角度符合常规管路转向的通用设计标准。模型外观采用哑光深灰金属材质渲染，还原了钢制焊接管件的真实质感，表面无多余装饰特征，仅保留分段拼接处的环形接缝线条，清晰呈现龙虾背弯多节组焊的典型结构特征。建模时首先绘制两端等径圆形截面，根据弯曲半径与弯折角度计算每一节管段的斜切角度与轴向长度，通过放样特征生成单节管段实体，再依次旋转阵列各段管段完成整体拼接，最后在两端口处添加焊接翻边结构，匹配实际工程中管件对接焊接的工艺需求。模型结构设计充分考虑实际加工可行性，每一节管段都可单独展开为平面钣金下料图形，无需额外调整即可用于数控切割下料，各段拼接处的贴合面完全重合，组焊后不会出现错位或流道凸起问题，内部流道全程平滑过渡，可有效降低管路输送过程中的流体阻力，减少介质在弯头处的淤积与冲刷磨损。该模型可直接用于管路系统的三维装配仿真、流体力学分析前期建模参考，也可作为管件加工生产的数字化模型依据，适配给排水、暖通、工业物料输送等多种场景的管路设计需求，建模过程中未添加冗余特征，模型文件轻量化程度高，可直接导入各类三维装配场景使用，不会造成软件运行卡顿。
