纸塑超声波焊接工位设备结构设计

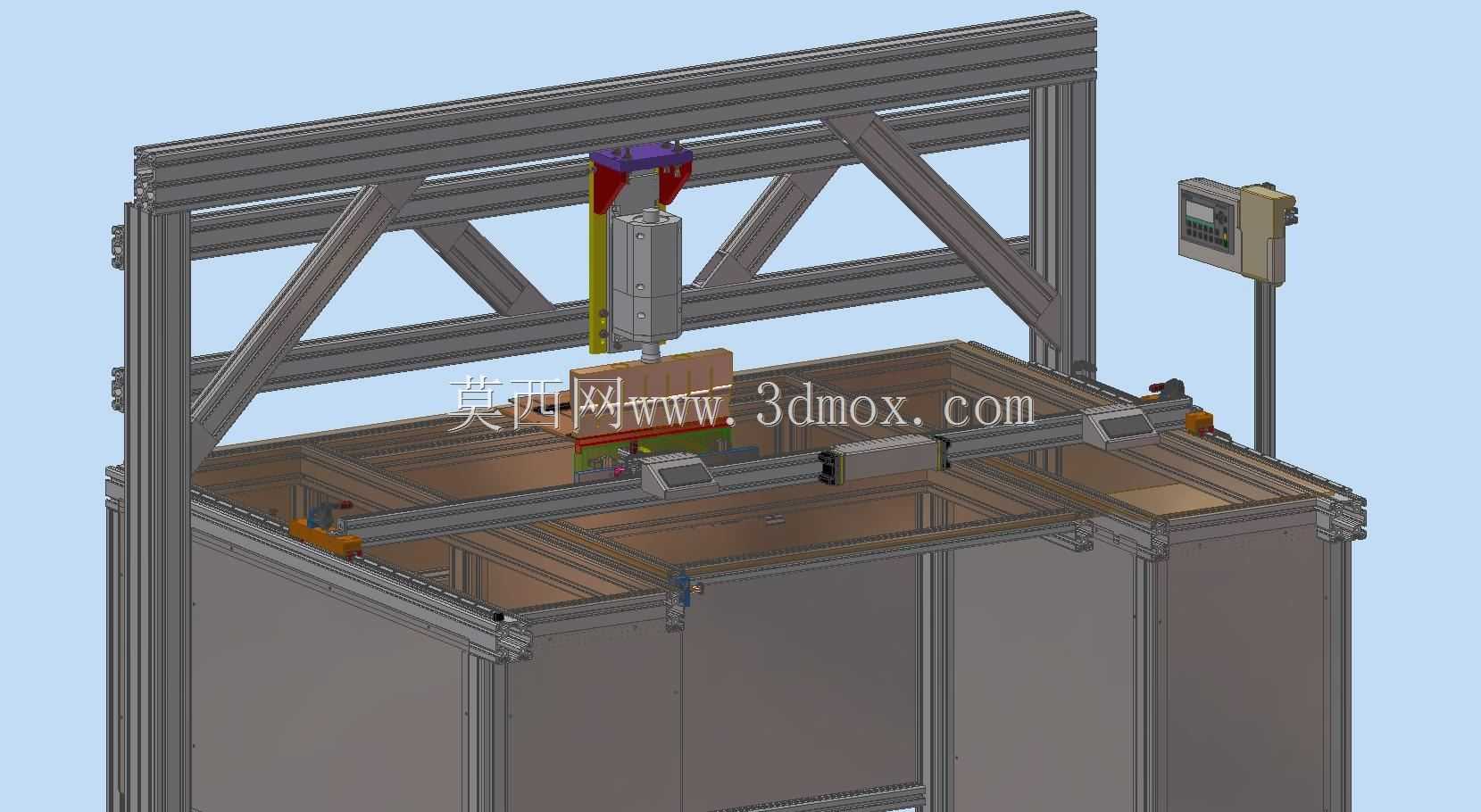

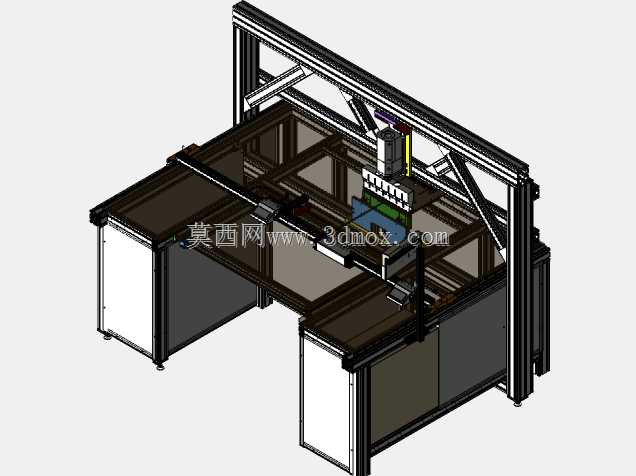

该设备为面向纸塑复合包装加工场景设计的专用超声波焊接工位，主要应用于纸质包装与塑料构件的熔接固化工序，常见于食品包装、消费电子内托、环保纸质容器的生产加工环节，可替代传统胶粘、订书钉固定等工艺，实现无胶水、无耗材的清洁化焊接作业，适配中小批量多品类的纸塑组合件生产需求，能够在常温环境下完成工件的快速熔接，焊接后结合面强度均匀，无溢胶、钉刺等缺陷，符合包装行业的环保与外观质量要求。设备整体采用工业铝型材搭建框架主体，机架分为下部柜体与上部作业龙门两个功能区域，下部柜体采用封闭钣金蒙皮设计，可内置电气控制元件、超声波发生器主机与气动动力单元，预留足够的走线与元件安装空间，柜体底部可配置调平脚杯适配不同车间地面的安装需求，整体安装边界可适配常规车间流水线旁的工位布置，无需额外开挖地基即可完成部署。上部龙门框架采用斜撑加强的铝型材拼接结构，保证焊头下压作业时的结构刚性，避免焊接过程中机架晃动影响焊接精度；超声波焊头组件通过竖向导轨安装在龙门横梁上，可根据待焊接工件的高度调整竖向行程位置，焊头下方配置可调节的工件定位工装，工装两侧设置横向滑移的定位挡块，可适配不同长宽尺寸的纸塑工件装夹，无需更换工装即可覆盖一定尺寸范围内的产品加工需求。设备侧方独立安装控制操作箱，操作箱高度适配站立作业的人员操作视角，集成焊接参数调节、启动停止、急停等操作元件，作业时操作人员仅需将待焊接的纸塑组合件放置在工装定位区域，触发启动开关后焊头自动下压完成超声波熔接，保压设定时长后自动抬升，即可完成单件工件的焊接工序。整套设备的设计围绕工位级作业的实用性展开，在保证焊接作业稳定性的前提下，尽可能压缩设备的占地尺寸，兼顾操作安全性与维护便捷性，铝型材框架的模块化设计也方便后续根据生产需求拓展自动上下料机构，升级为全自动化焊接单元。
