封闭式安全防护激光打标设备结构设计

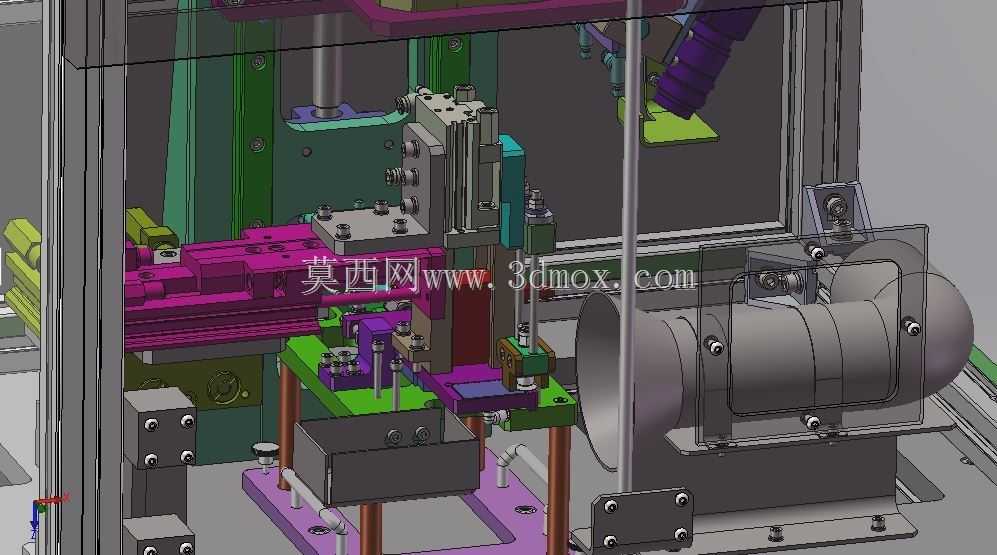

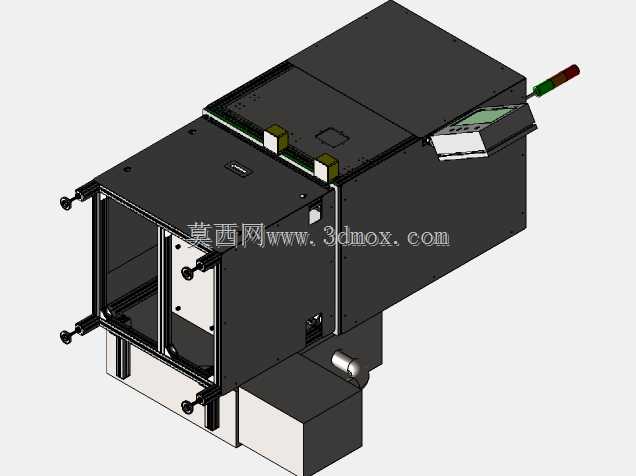

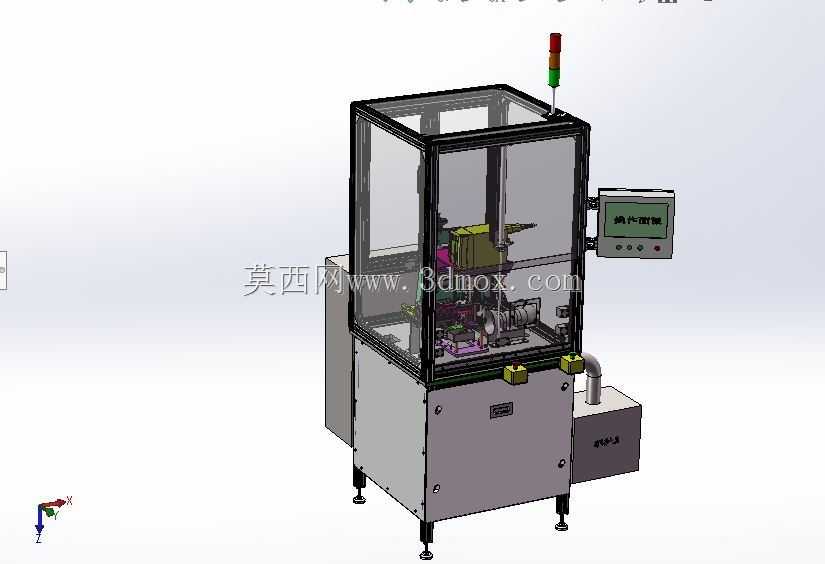

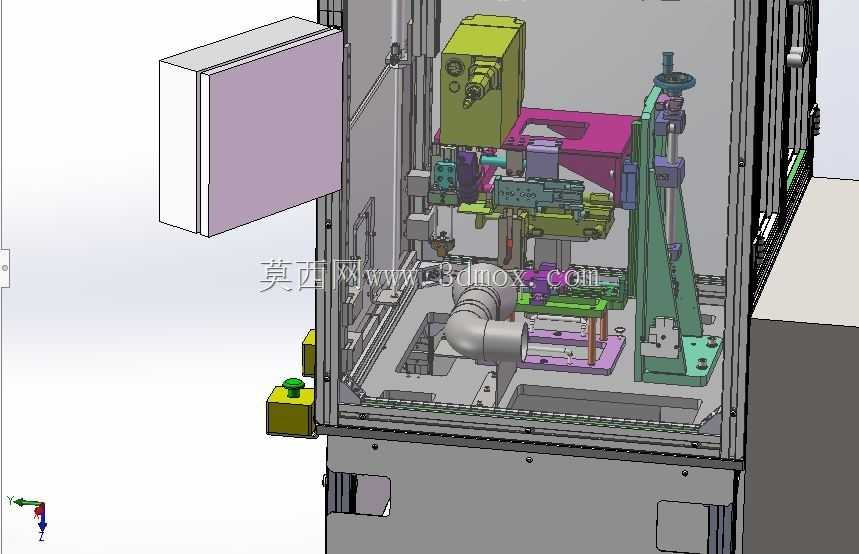

这款带安全防护结构的激光打标设备，主要面向精密零部件加工、电子元器件生产、五金配件制造等工业场景，用于在金属、部分非金属工件表面完成永久性标识刻印，涵盖产品序列号、品牌logo、参数标识、追溯二维码等标记作业，适配中小尺寸工件的批量或单件打标需求，可嵌入生产线流水作业单元，也可作为独立工位完成离线打标工序。设备整体采用柜式集成化设计思路，将激光发生模块、打标执行组件、工件定位工装、电控系统全部整合在封闭柜体内部，外围搭配铝型材框架搭配透明防护板组成的安全防护舱，防护舱设置可开合安全门，门体配备联锁触发结构，安全门未完全闭合时设备无法启动打标作业，避免激光外泄对操作人员造成视力、皮肤损伤，同时防护舱可阻挡打标过程中产生的烟尘、碎屑飞溅，改善工位作业环境。设备顶部设置三色状态警示灯，可直观展示设备运行、待机、故障三种工作状态，侧方伸出的触控操作屏可独立调整打标参数、调用打标模板、查看作业计数，操作视角符合人体工学设计，操作人员无需探身即可完成参数设置。柜体下部集成烟尘过滤配套接口，可外接工业烟尘净化装置，及时抽排打标产生的有害烟气，底部配置可调式支撑脚杯，可适配不同平整度的车间地面，调整设备水平度保证打标精度，安装时需预留操作屏侧方600mm以上的操作空间，安全门正前方预留800mm以上的上下料操作距离，设备整体占地尺寸紧凑，无需过大的车间安装空间即可完成部署。设计过程中充分考虑日常维护需求，柜体侧门可快速拆卸，方便检修内部激光模块、电控元件，防护舱的透明防护板采用快拆结构，可在表面被打标飞溅物污损后快速更换，无需拆解整体框架。工件定位区域预留通用工装安装接口，可根据不同工件的外形快速更换适配夹具，无需大幅调整设备主体结构，适配多品种小批量的柔性生产需求，打标头的移动轴组采用高精度线性导轨导向，保证长时间运行下的打标位置精度，重复定位误差可控制在工业打标要求的允许范围内，满足精密零部件的标识追溯要求。
