移动式树枝切片粉碎设备结构设计

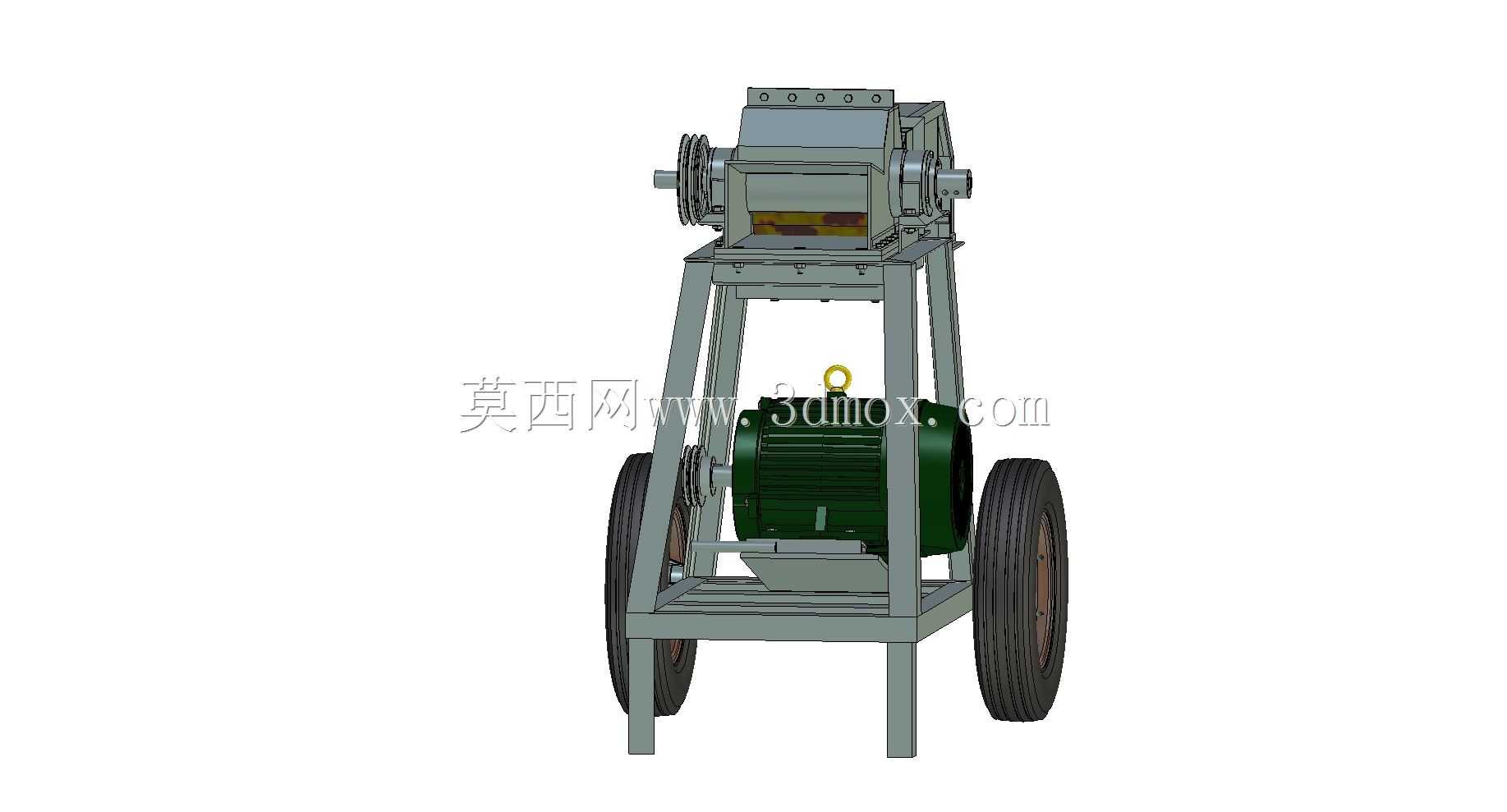

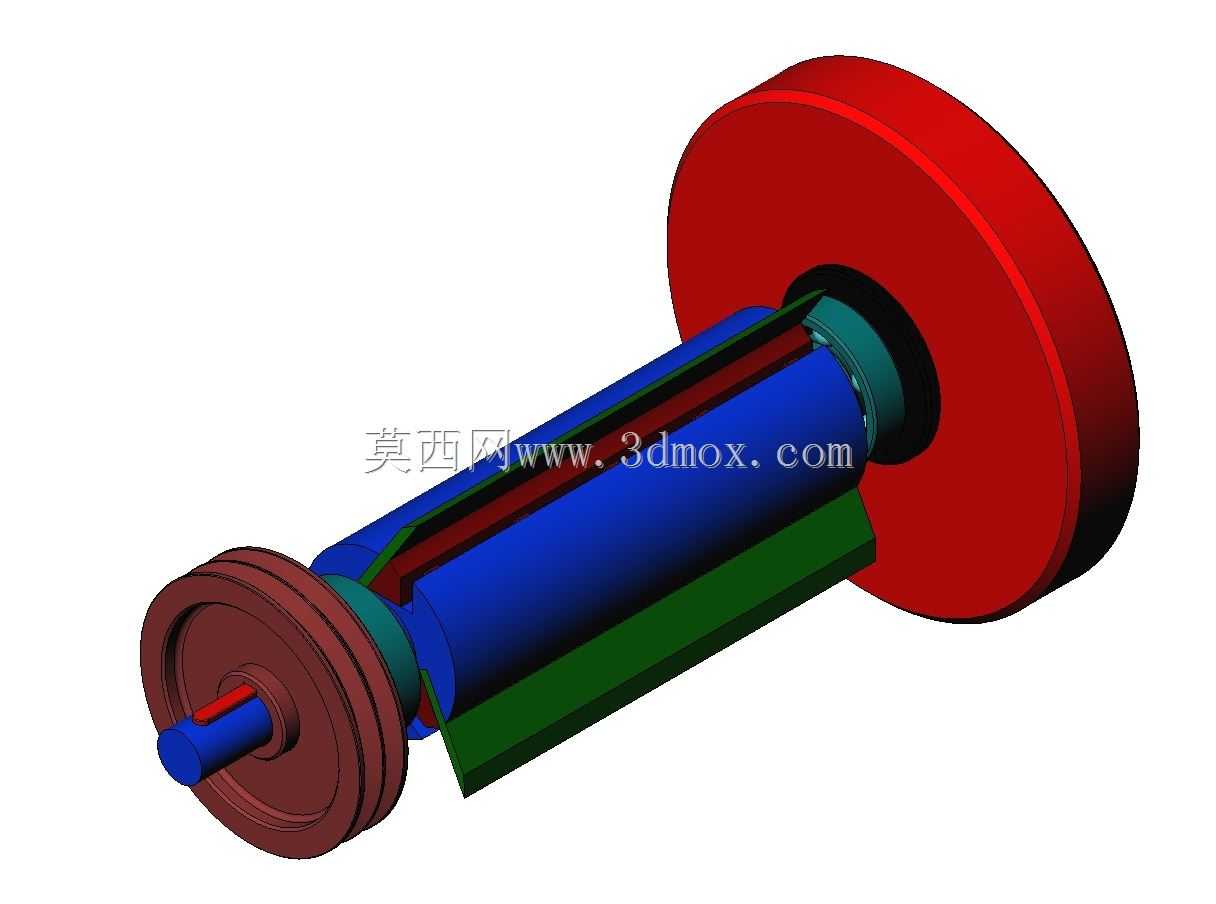

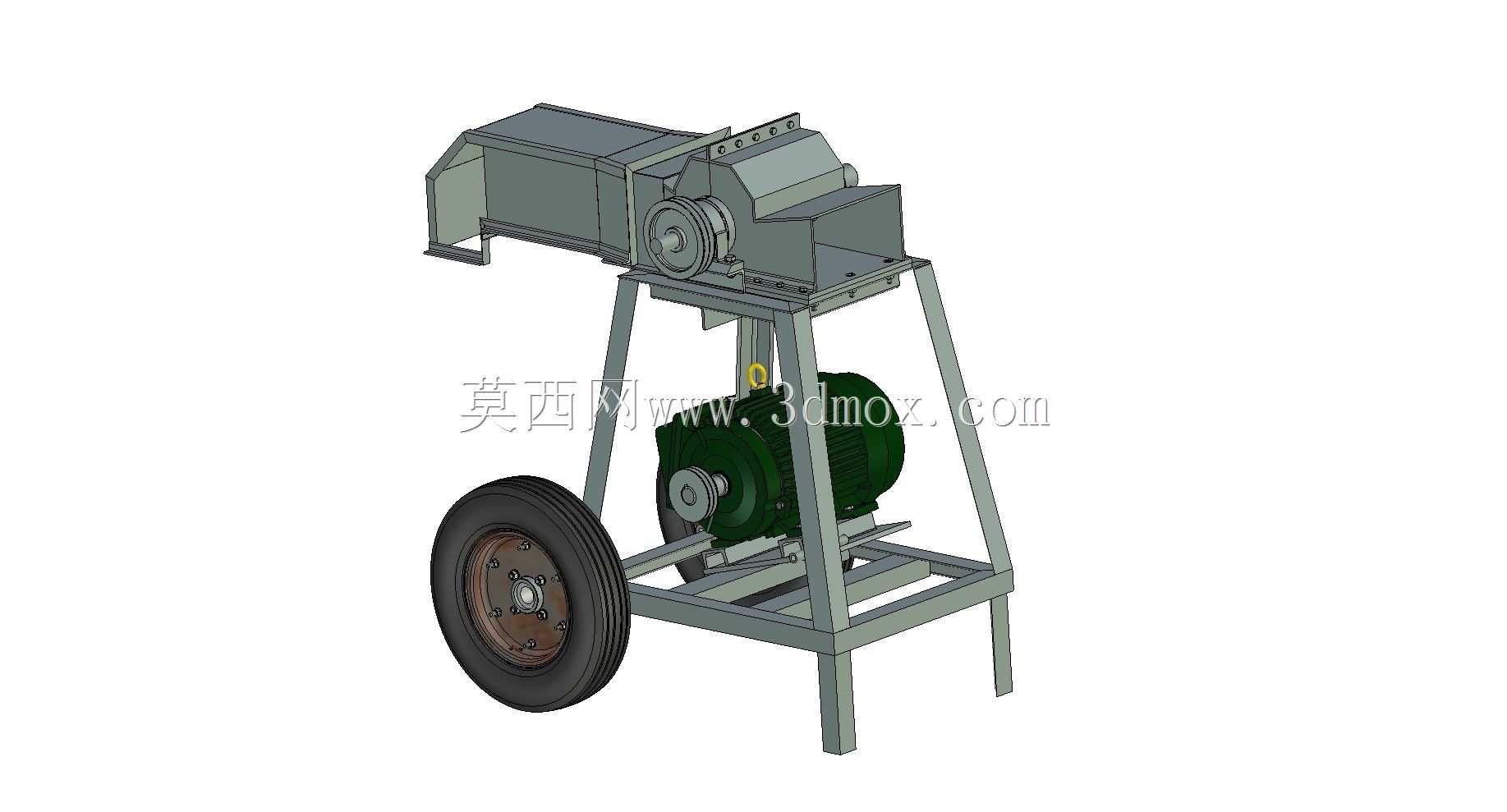

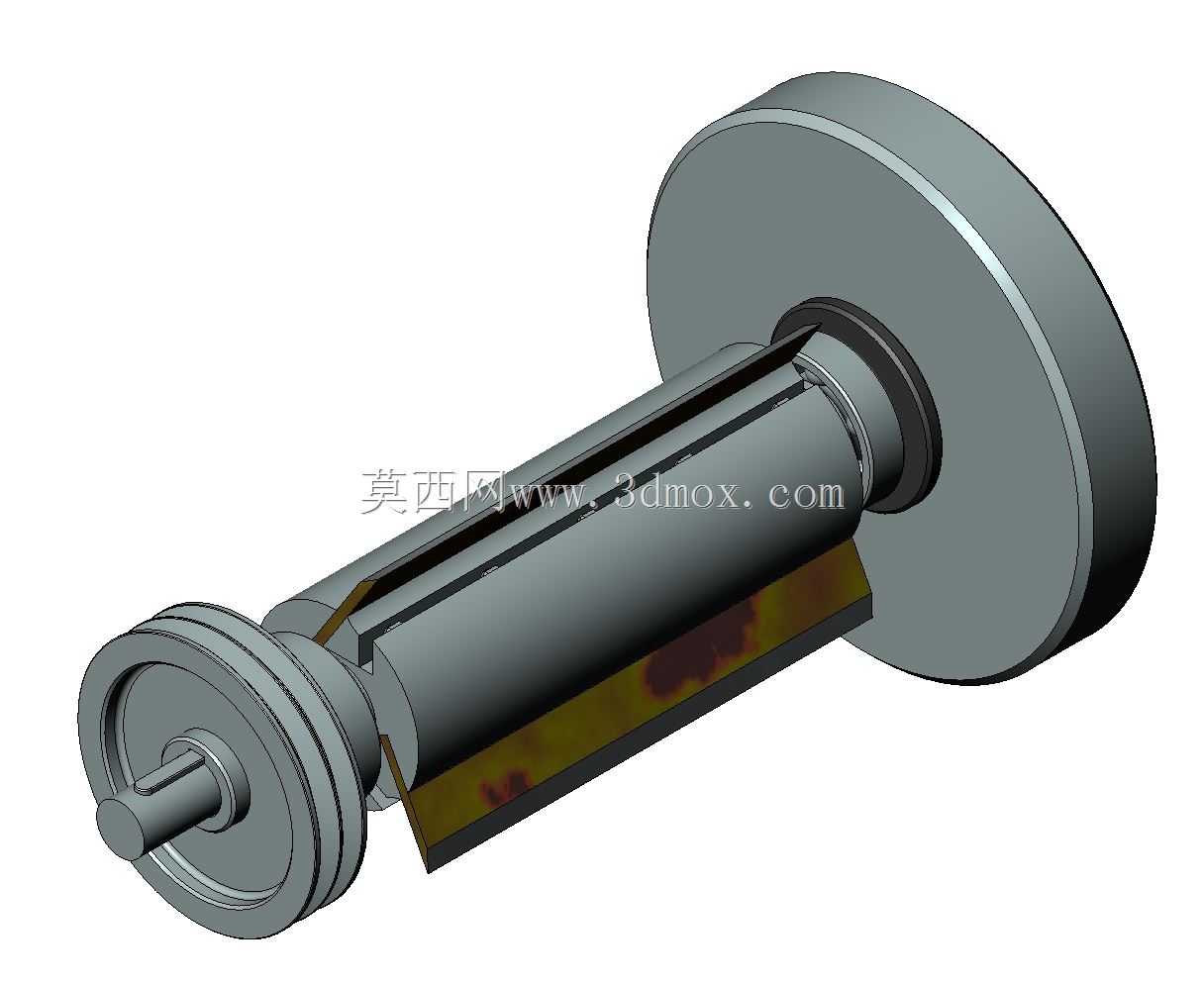

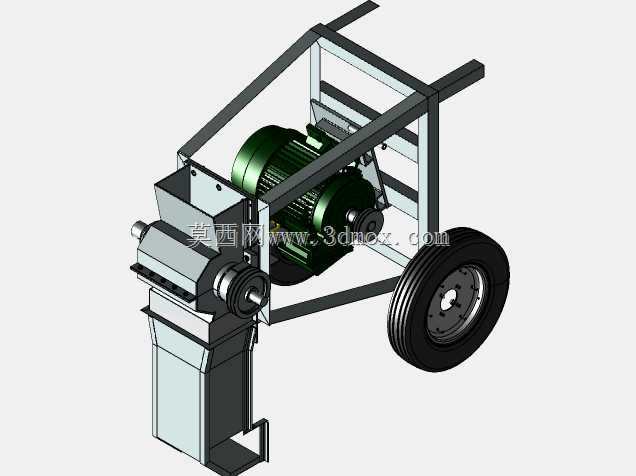

这款移动式树枝切片设备主要面向园林养护、果园管理、山地营林等户外作业场景设计，可直接在修剪作业现场处理修剪下来的树枝、小径木、灌木枝条等木质废弃物，无需将物料集中转运至固定处理点，大幅降低农林废弃物清运的人力与运输成本，处理后的碎料可直接作为林地覆盖物、生物质堆肥原料、食用菌栽培基质或是生物质燃料原料，实现园林、林业废弃物的就地资源化利用。设备采用倾斜进料斗搭配切削腔的核心结构，进料口设置有导向挡边，可引导枝条顺畅送入切削区域，避免枝条弹出造成作业风险；切削腔内部布置有动刀与定刀组合结构，动刀随主轴高速旋转时可快速将送入的枝条切削成规格均匀的木片，切削后的碎料可从腔体侧下方的出料口直接排出，可配套收集袋直接收纳碎料，也可直接抛撒至林地表面。动力单元采用立式电机布置在机架下部，通过带传动结构将动力传递至切削主轴，带传动结构可在遇到硬木卡料时起到过载缓冲作用，保护电机与切削刀具不受刚性冲击损坏；机架采用方管焊接的框架式结构，整体重心偏低，作业时稳定性好，机架一侧安装有充气橡胶行走轮，另一侧设置有支撑支腿，短距离转场时可抬起支腿侧依靠单轮配合扶手推行，长距离转运时可直接挂载在小型运输车辆尾部，适配山地、果园等狭窄复杂地形的转场需求。设计过程中充分考虑户外作业的维护便利性，切削腔侧盖采用快拆螺栓固定，日常更换刀具、清理腔体积料时无需复杂工具即可快速打开腔体；电机安装座设置有长条形调节孔，可快速调整传动带的张紧度，降低日常维护的操作难度。整机外形紧凑，安装时无需浇筑固定基础，只要放置在平整硬质地面上放下支撑支腿即可开展作业，进料口高度适配人工站立送料的操作高度，长时间作业不易产生操作疲劳；机架上部预留有吊环安装位，需要跨区域远距离转运时可通过吊装设备直接整体吊运，无需拆分设备部件。设备的切削间隙经过优化设计，可处理直径十厘米以内的新鲜树枝，切削出的木片长度均匀，不会出现过长枝条卡堵出料口的问题，整机传动部位均设置有安全防护罩，外露旋转部件完全被防护结构覆盖，可避免作业过程中衣物、肢体被卷入的安全隐患，适合基层林业管护队、果园种植户、园林养护单位作为日常枝条处理的配套作业设备使用。
