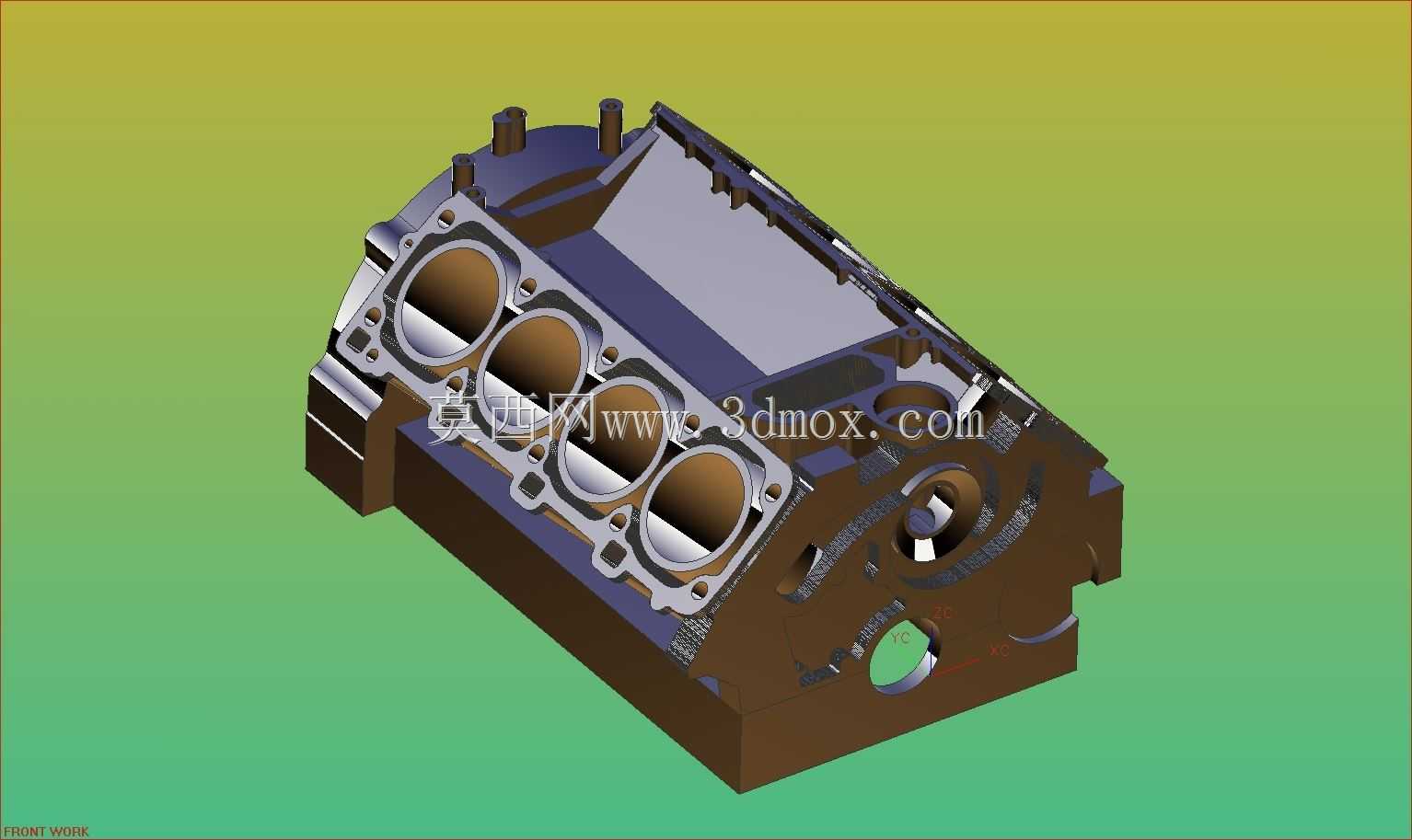

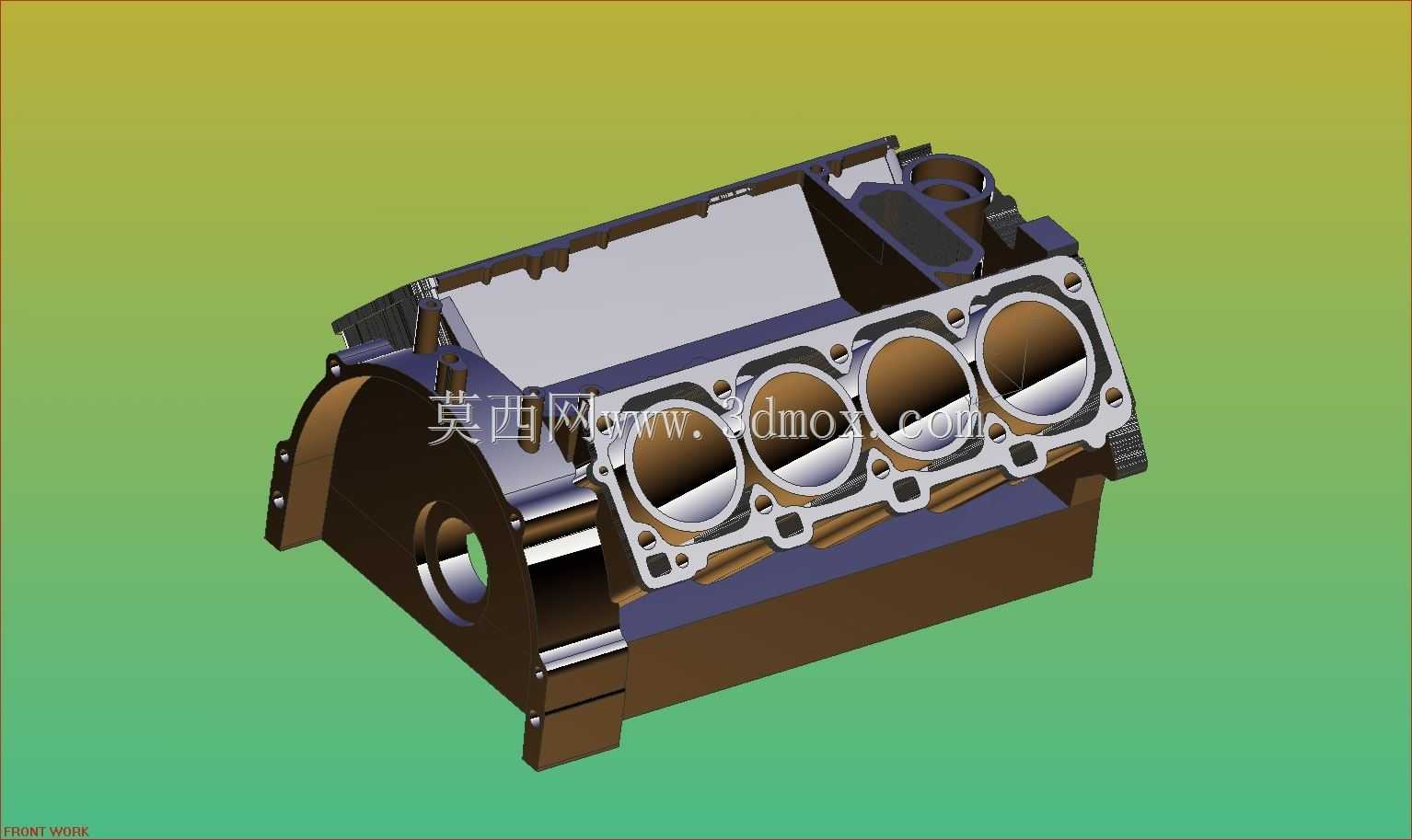

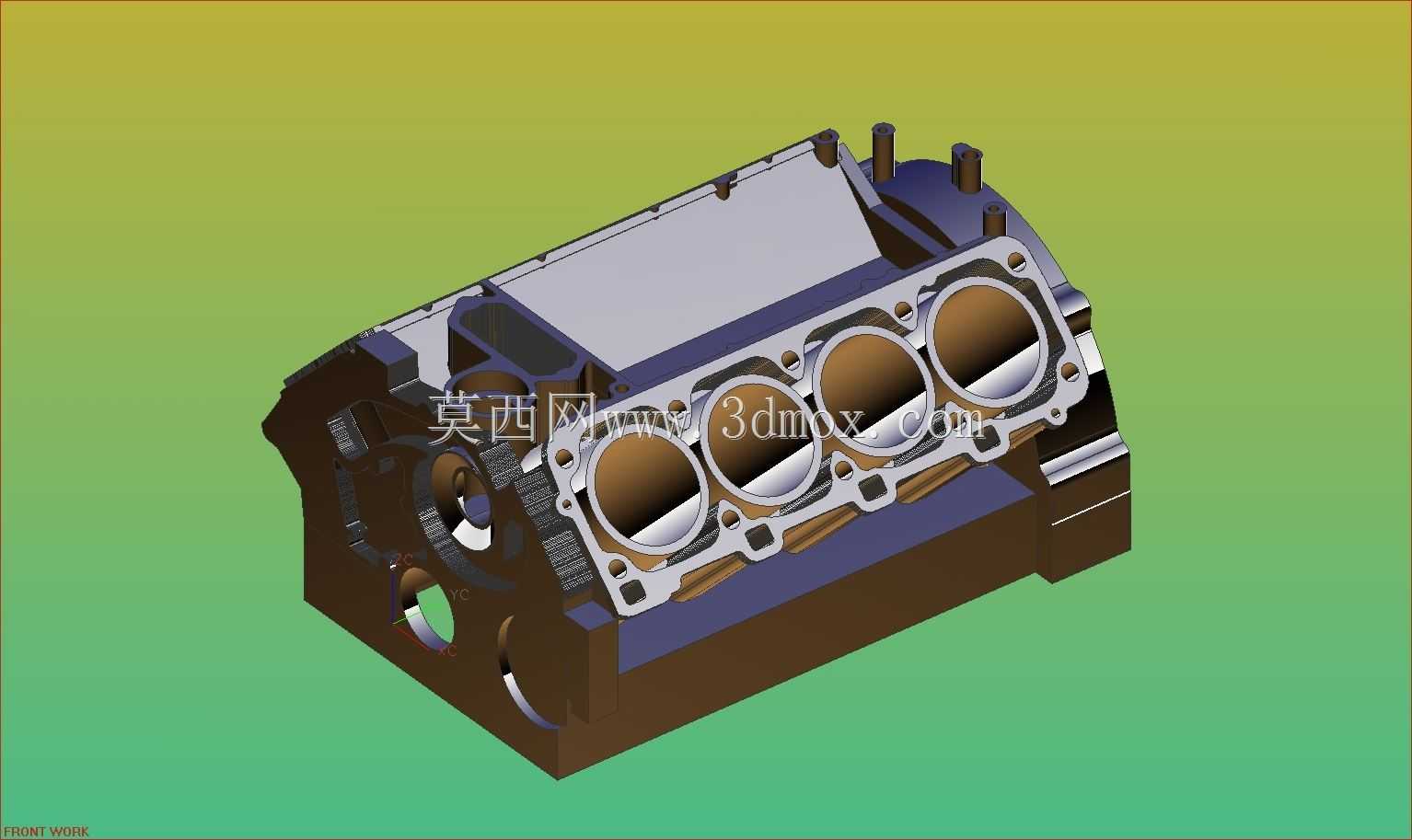

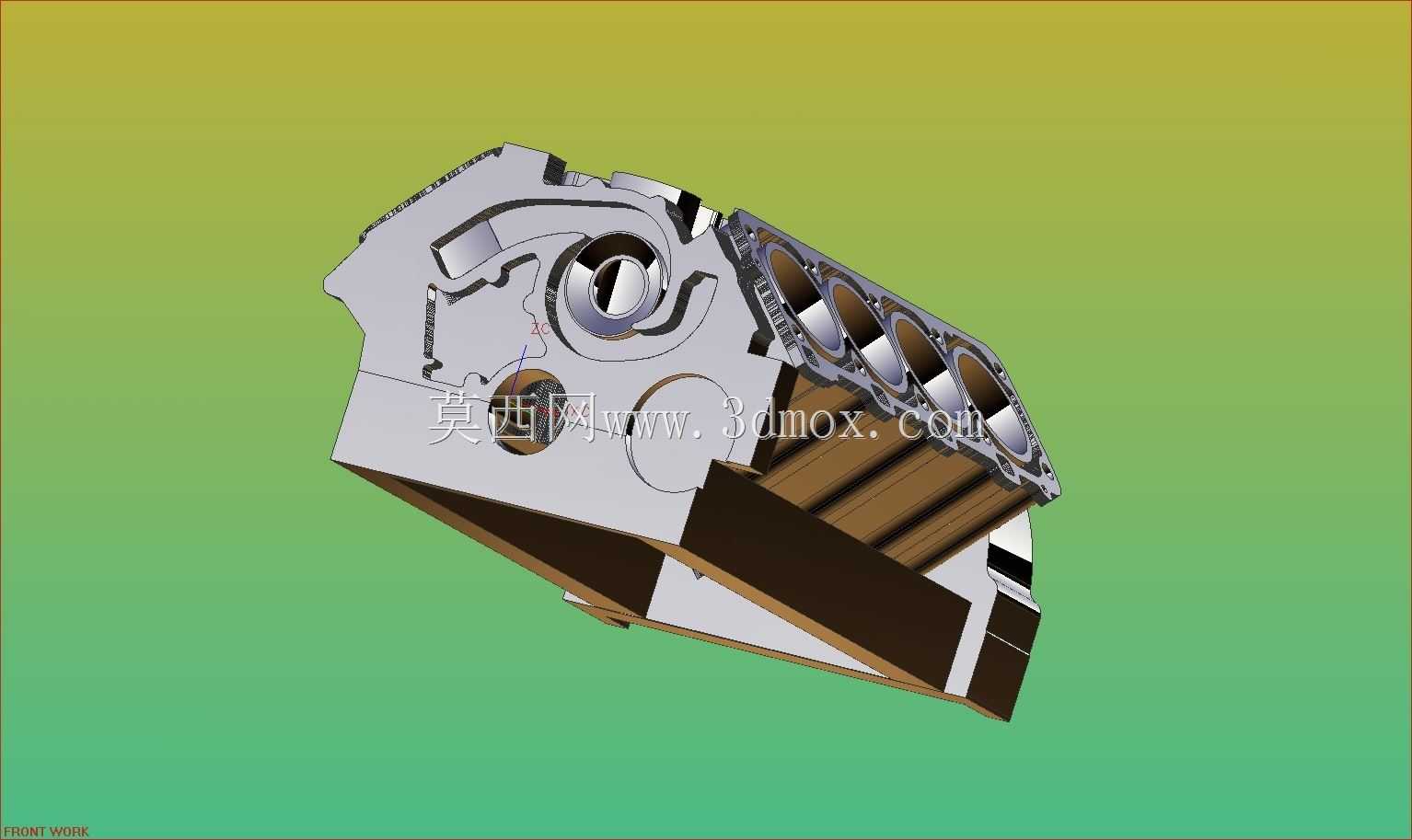

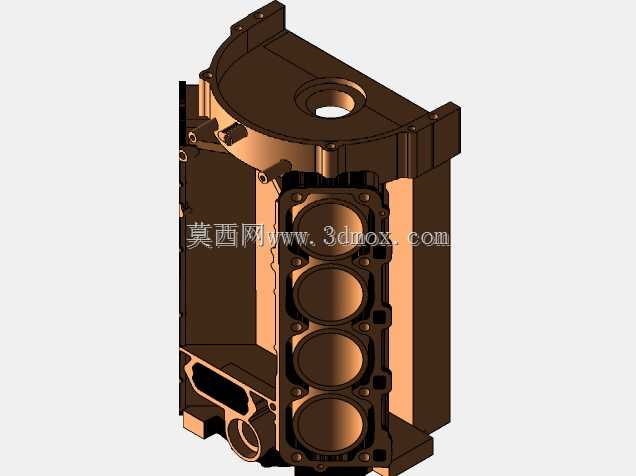

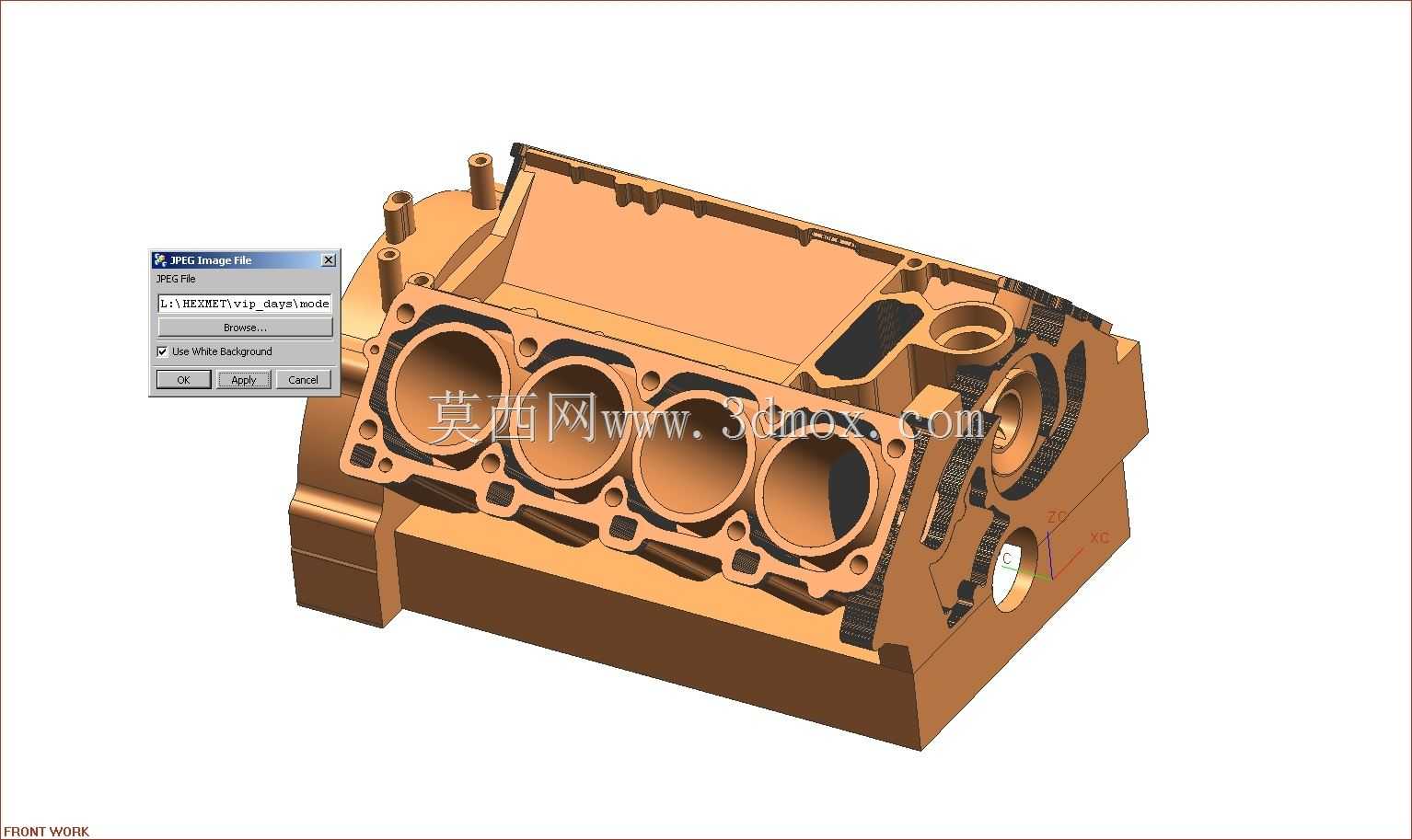

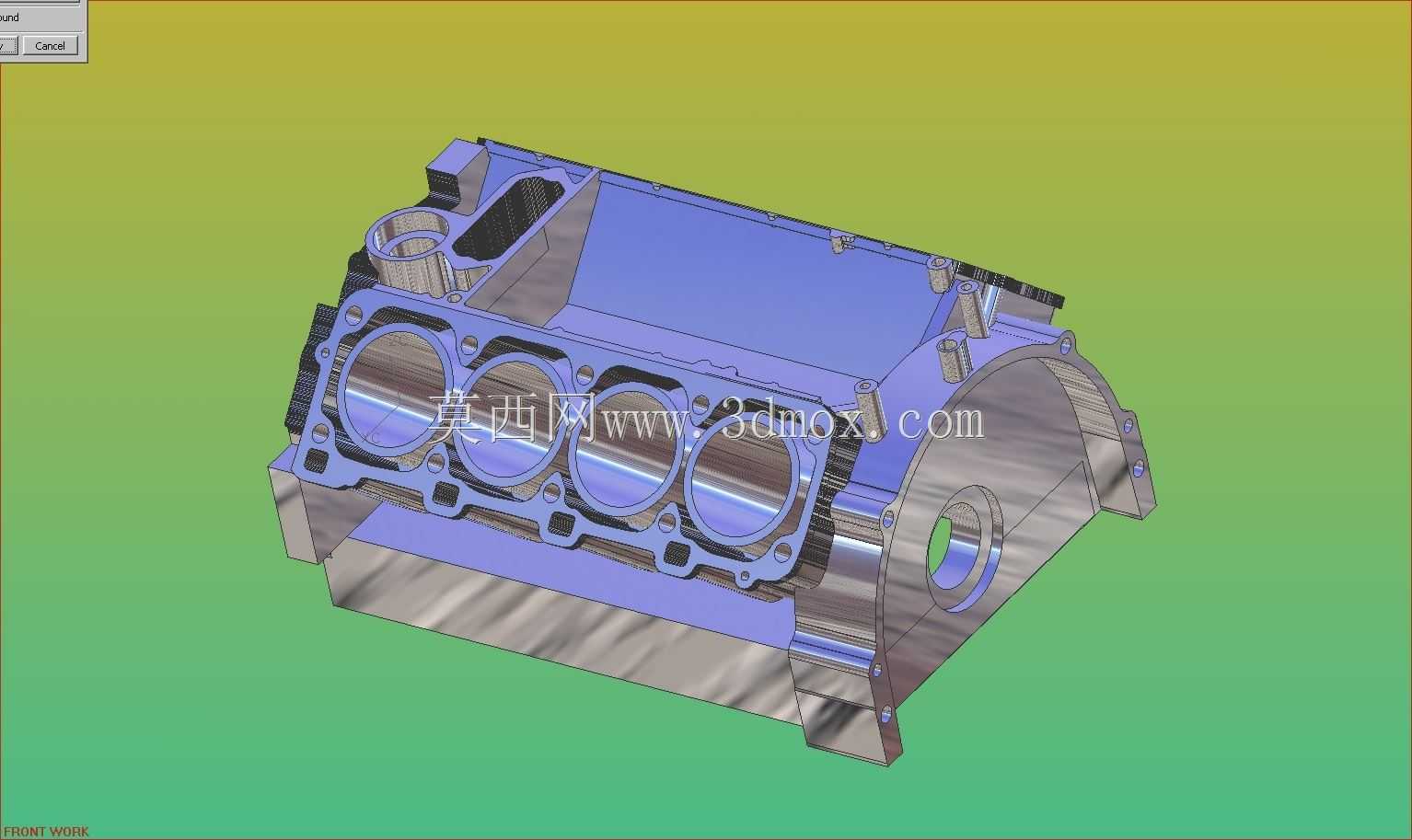

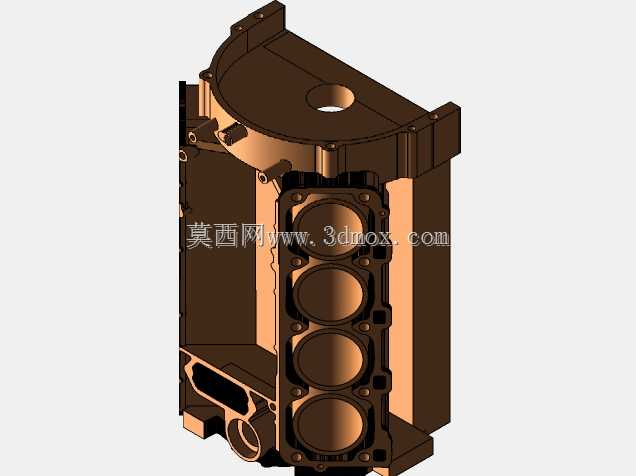

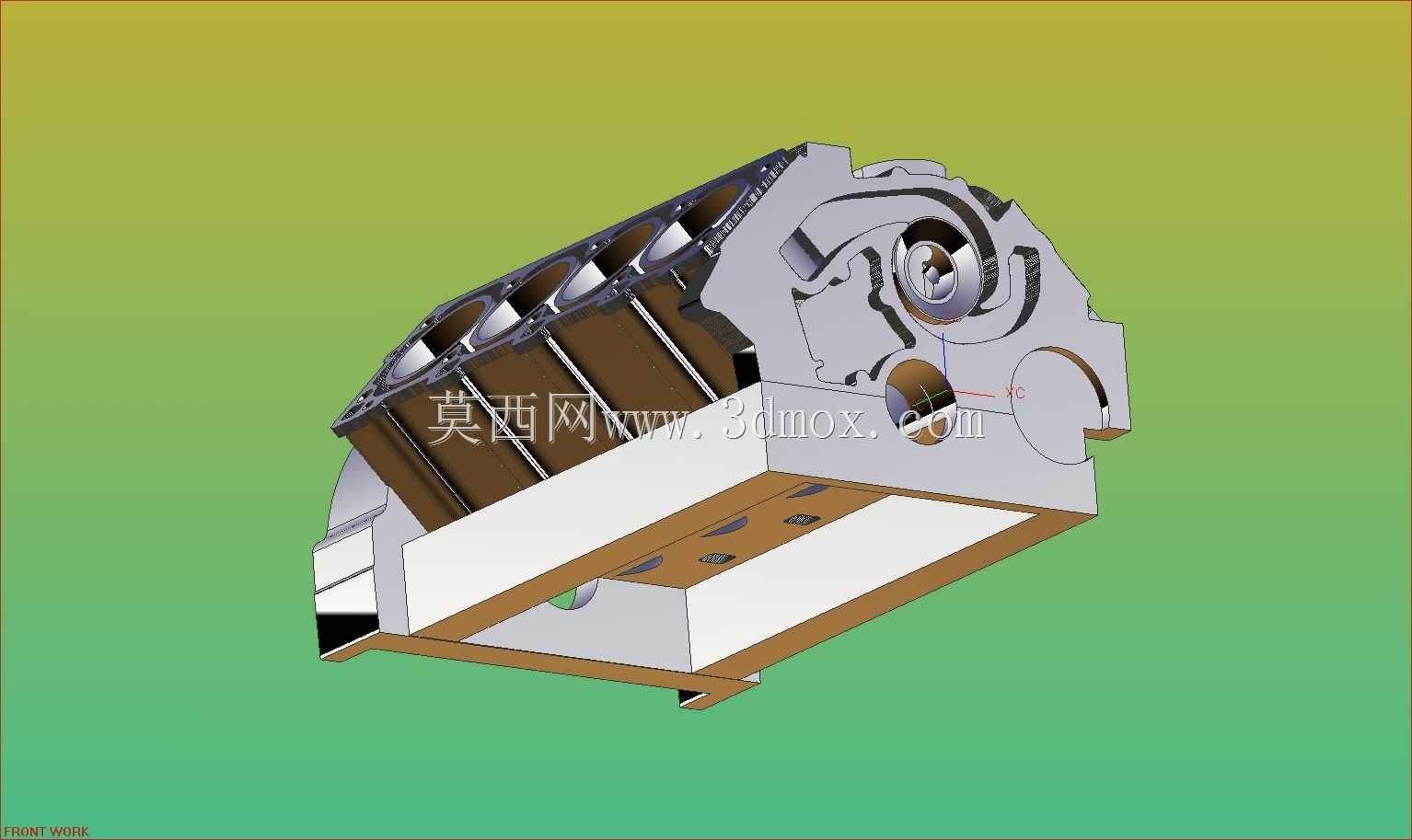

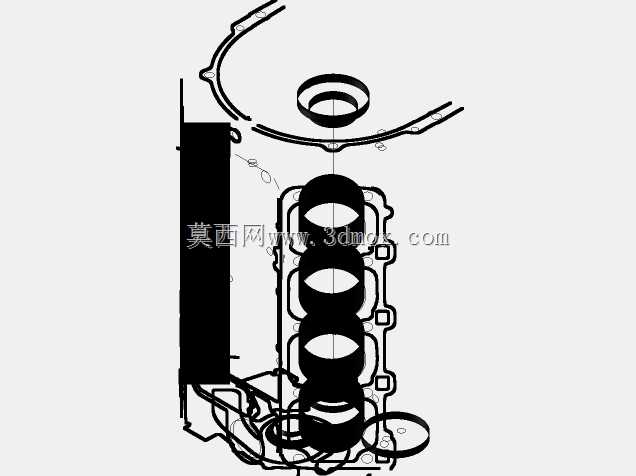

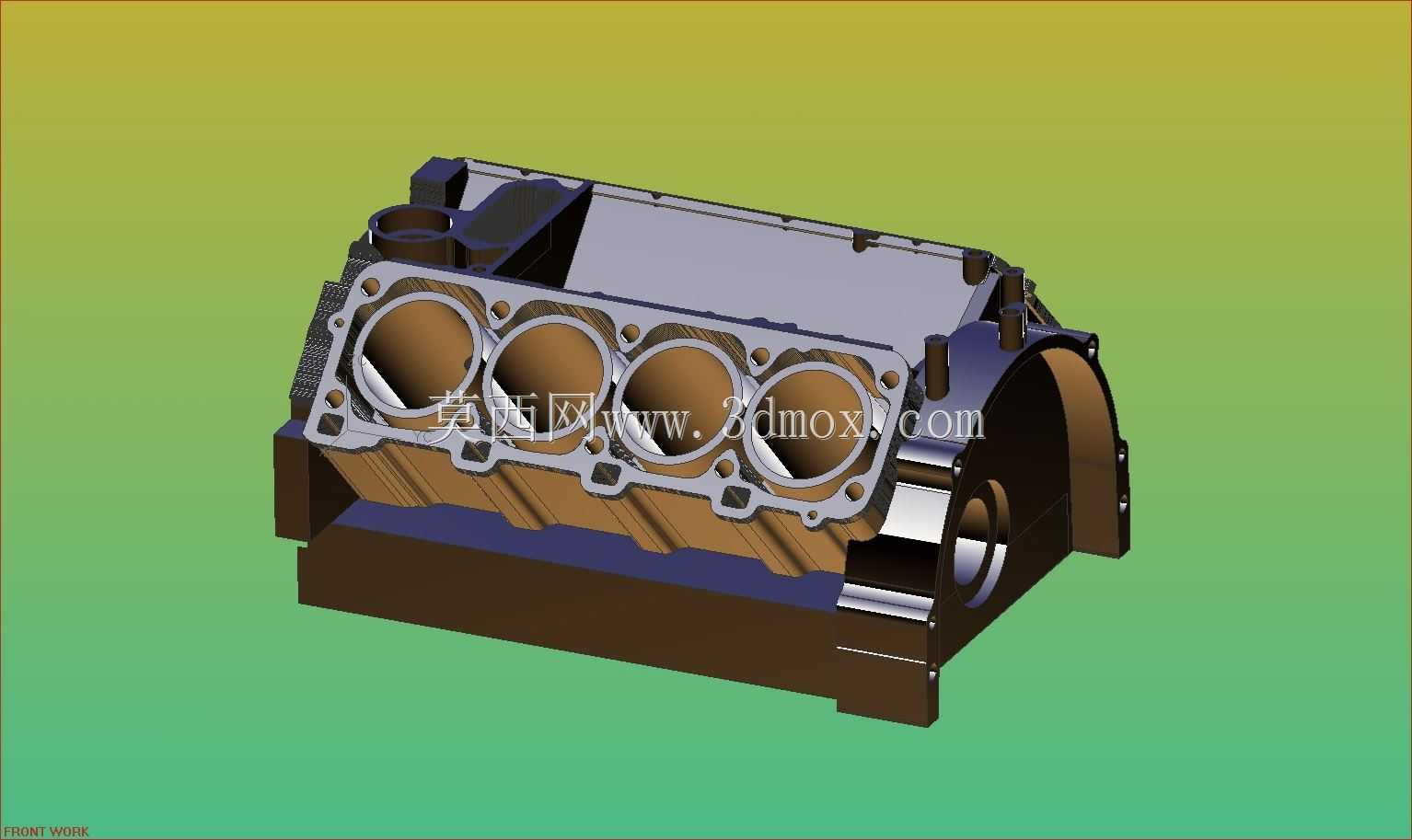

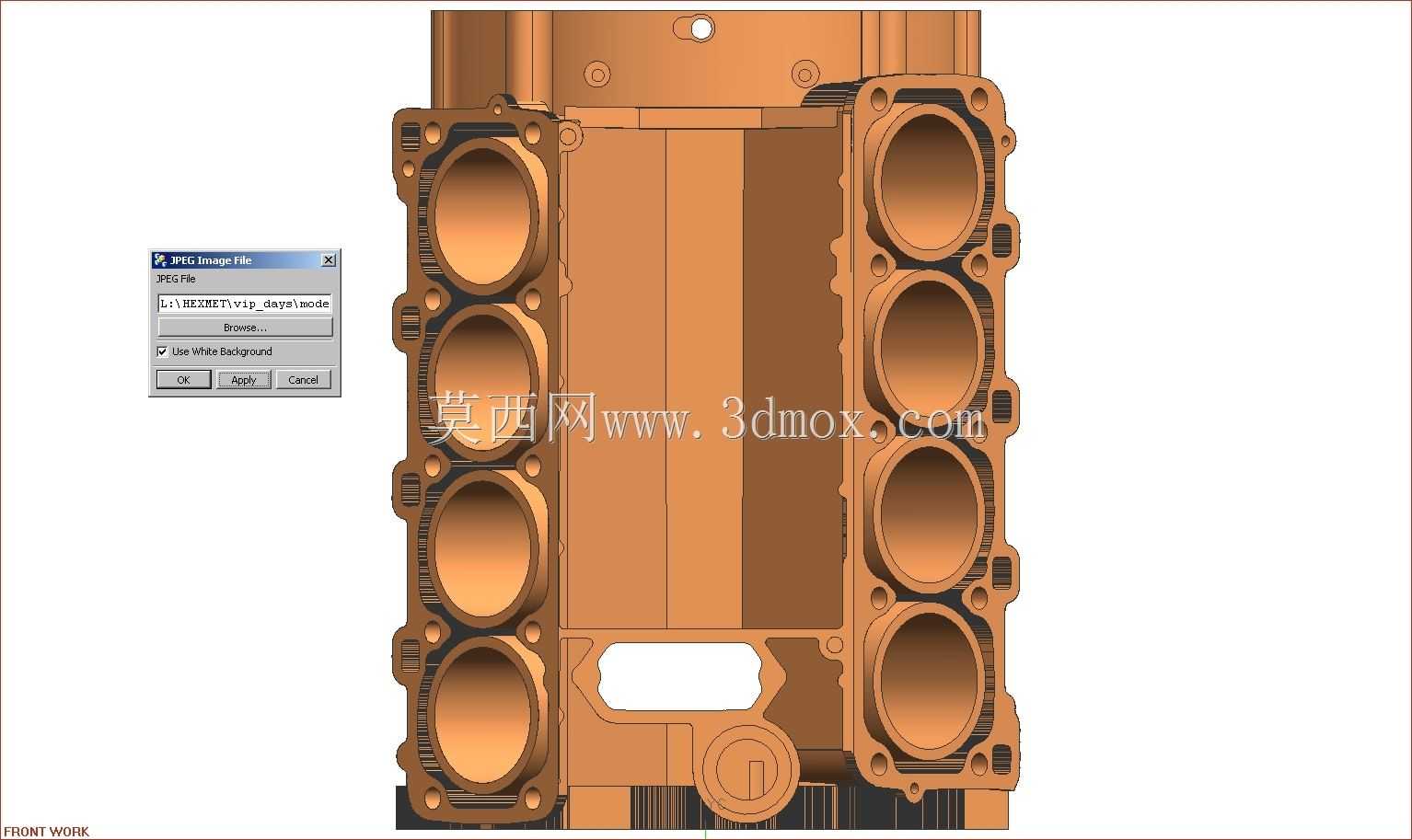

高精度V型八缸汽车发动机缸体结构

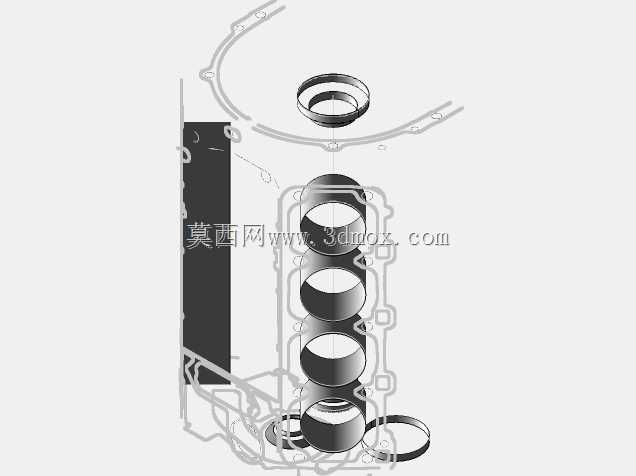

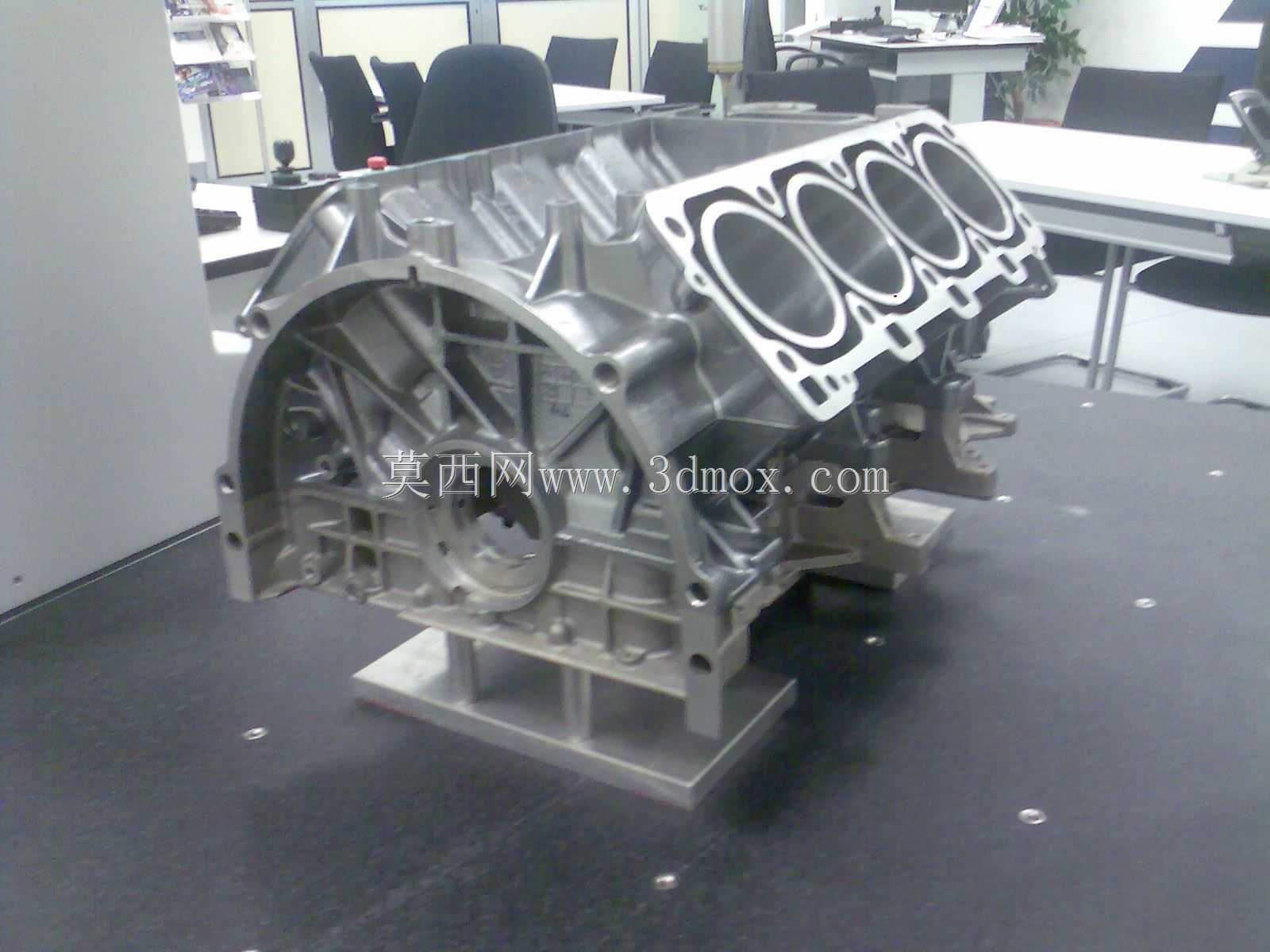

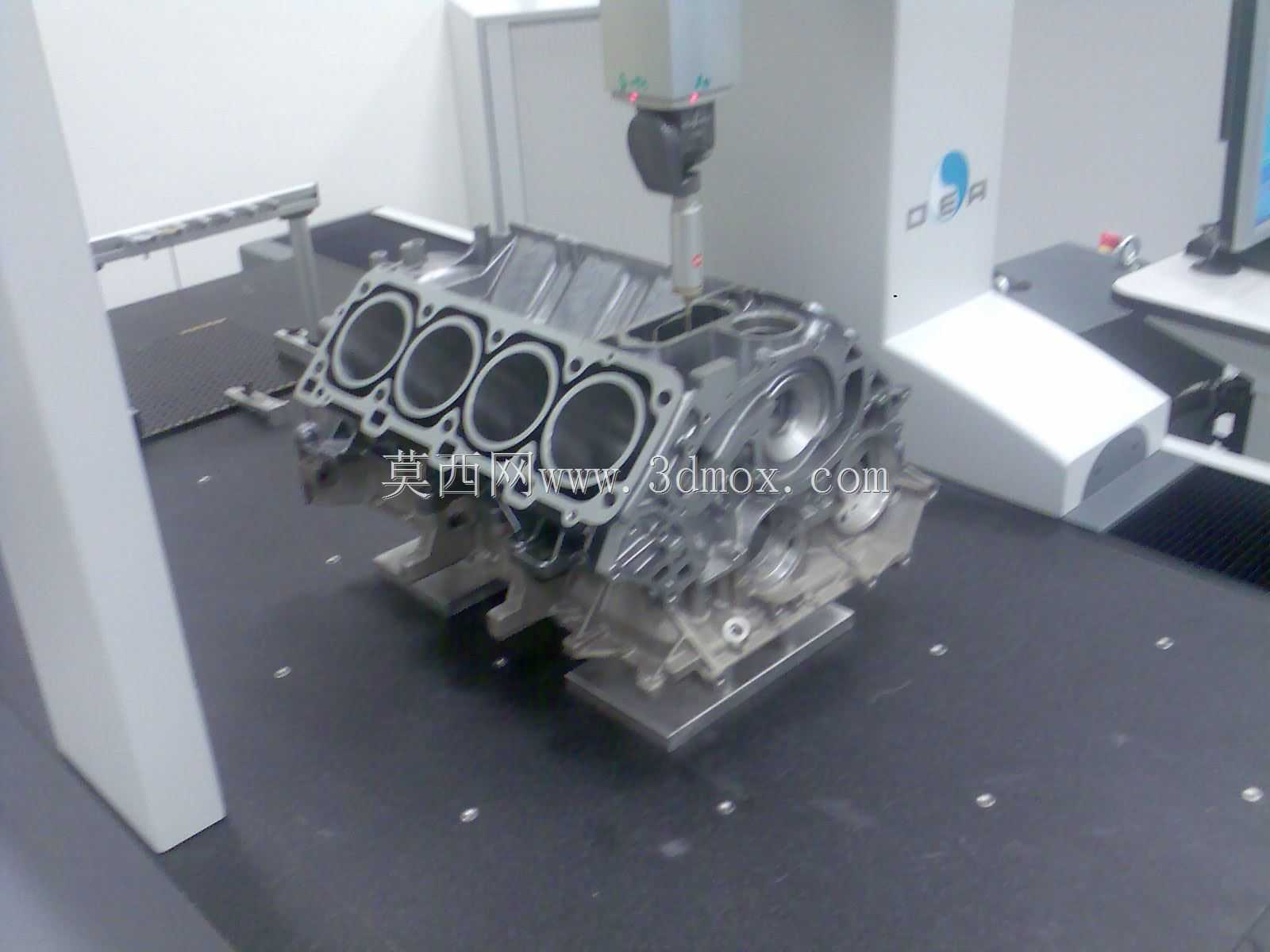

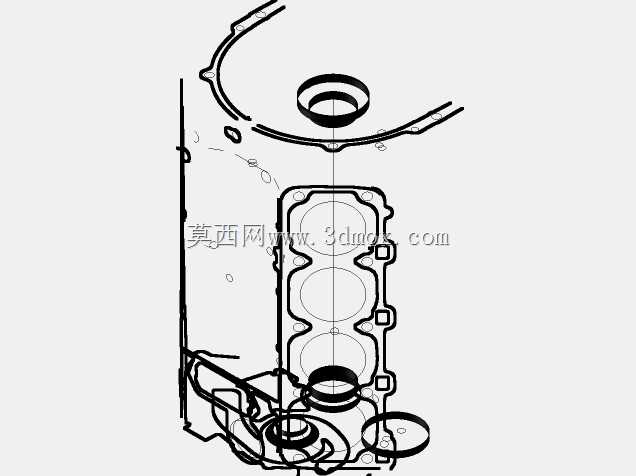

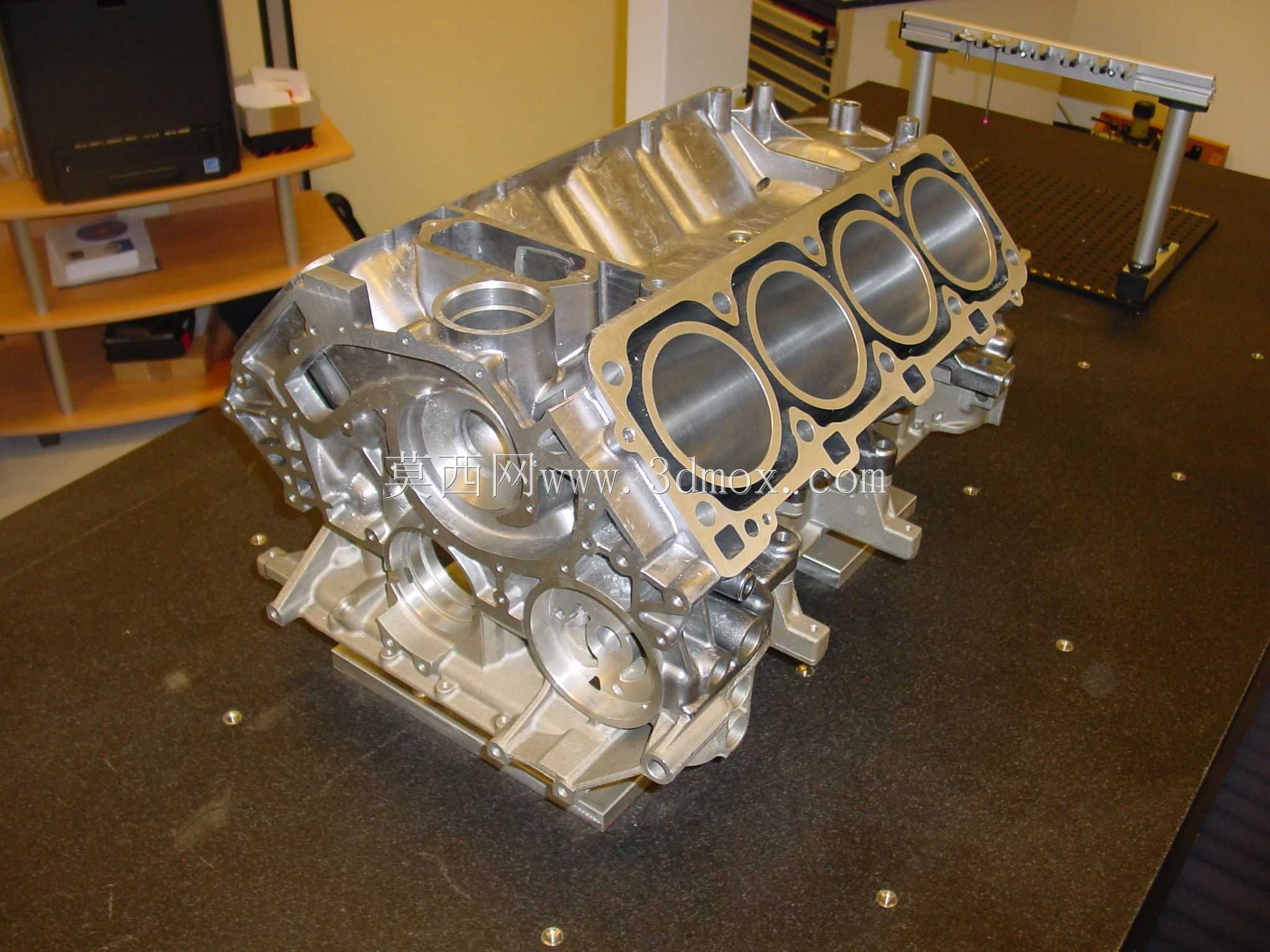

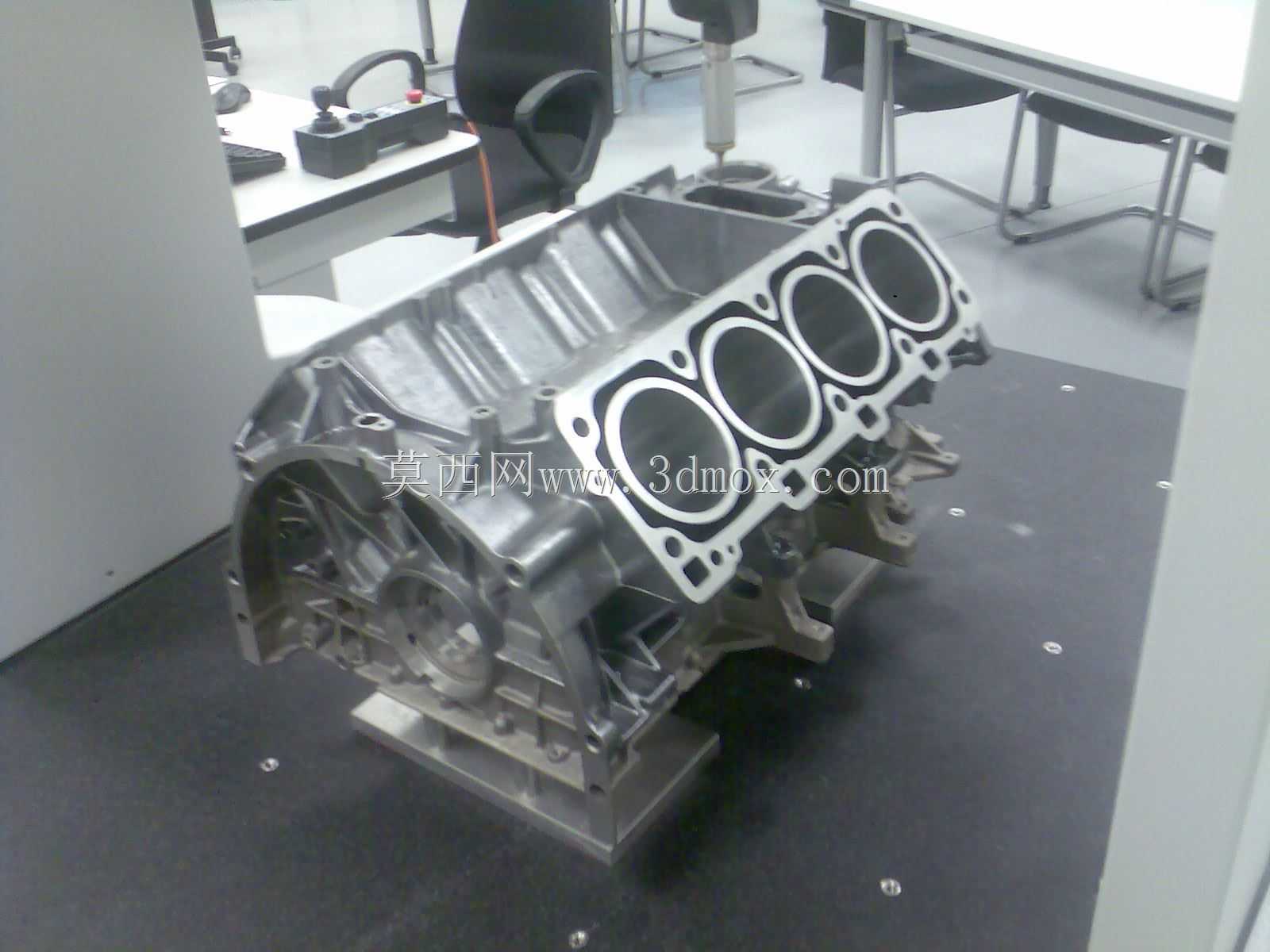

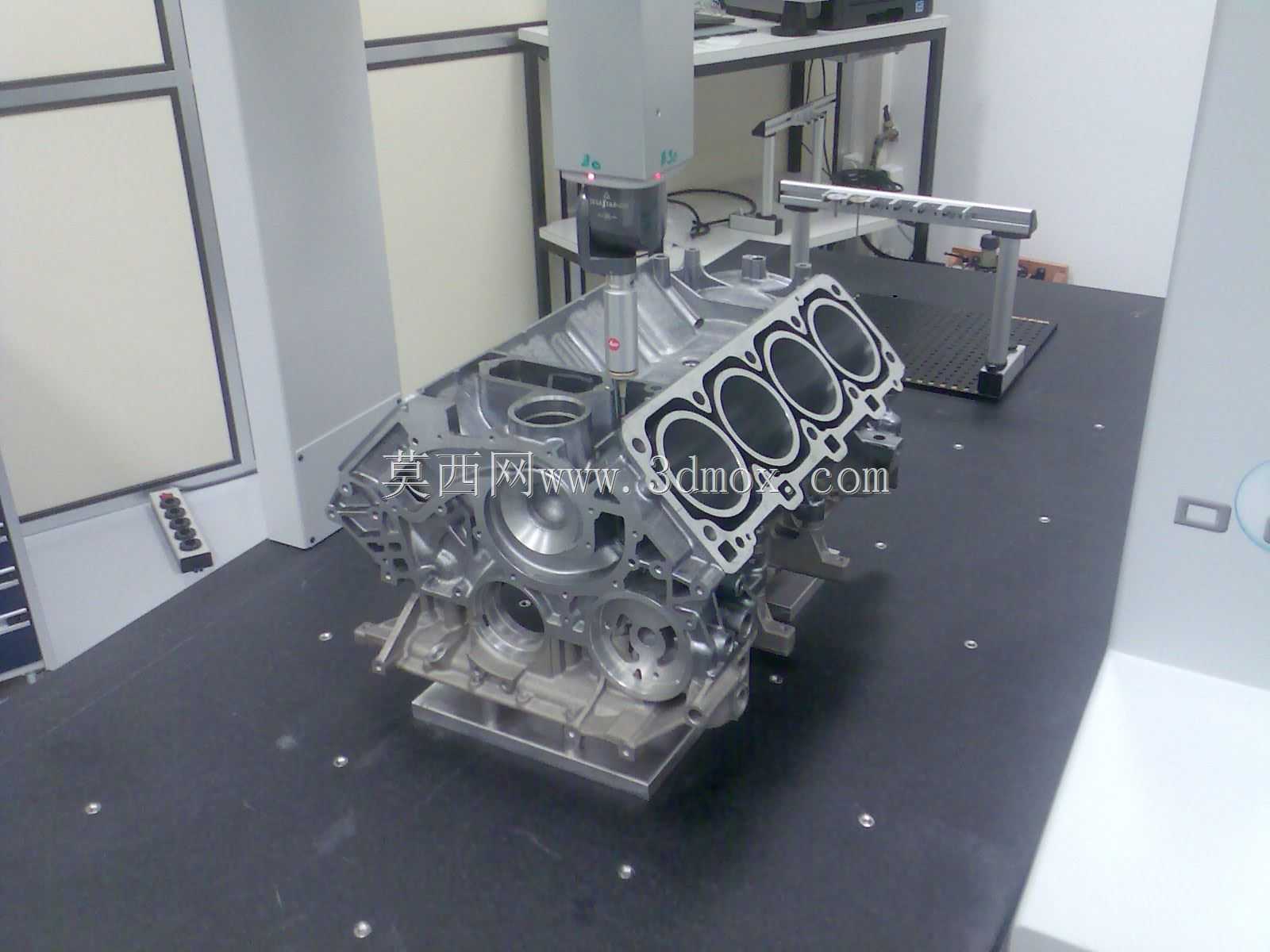

这款V型八缸发动机缸体是大排量乘用车辆动力系统的核心承载基体，主要适配高性能豪华轿车、大马力越野车型以及轻型重载商用车辆的动力总成配置，在民用改装动力升级、特种作业车辆动力配套、高校内燃机专业教学实训、动力系统研发验证等场景中都具备极高的参考与应用价值。作为内燃机的骨架构件，缸体需要为曲柄连杆机构、配气机构、润滑系统、冷却系统、点火系统、燃油供给系统的全部零部件提供精准的安装定位支撑，同时要承受燃烧做功过程中产生的高温高压冲击、活塞往复运动的交变载荷、曲轴高速旋转的振动作用力，是保障发动机整体运行稳定性、动力输出平顺性、使用寿命耐久性的核心基础部件。该缸体采用经典的90度V型夹角布局设计，两列各四个气缸呈对称排布，这种结构能够有效平衡V8发动机的一阶与二阶振动，大幅降低高转速运行下的整机抖动，同时缩短发动机整体轴向长度，优化动力总成在车辆前舱的布局空间，降低整车重心以提升操控表现。缸体内部集成了完整的冷却水道与润滑油道网络，冷却水套环绕每一个气缸筒周向布置，能够在发动机运行过程中持续带走燃烧室传递的多余热量，保证缸筒、活塞等部件始终处于合理工作温度区间，避免热变形导致的密封失效、部件卡滞问题；主油道沿缸体纵向贯穿布置，通过分支油道将压力润滑油输送至曲轴主轴承座、凸轮轴轴承位、活塞冷却喷嘴等关键润滑点位，为高速运动的摩擦副提供持续的润滑与冷却保护，降低部件磨损速率。缸体顶面采用高精度平面加工工艺，布置有对应每一个气缸的燃烧室密封环带定位结构，能够与气缸垫、气缸盖紧密贴合，保证燃烧室的高压密封性能，避免燃气泄漏、油水混合等故障发生；缸体下部的主轴承座采用加强筋结构设计，提升曲轴安装位的结构刚度，承受曲轴做功冲程传递的巨大冲击力，防止高负荷下轴承座变形导致的曲轴偏磨、轴瓦损坏问题；缸体侧面预留了发动机悬置安装位、机油滤清器安装接口、冷却系统管路接口、各类传感器的安装螺纹孔，所有安装点位的位置度公差都经过严格校核，能够保证外围附件安装后与内部运动部件无干涉，装配后密封性能可靠。在逆向开发过程中，针对缸体的每一处安装边界尺寸、气缸中心距、主轴承孔同轴度、缸筒内径尺寸、顶面平面度等关键参数都进行了高精度采集还原，能够匹配对应型号的曲轴、活塞、连杆、气缸盖等全套零部件的装配需求，可直接用于动力总成的装配验证、缸体性能优化分析、维修替换件的开发参考，帮助技术人员快速掌握大排量V型发动机缸体的结构设计逻辑与工艺要点。
