搭载PIC单片机的12864液晶开发控制板

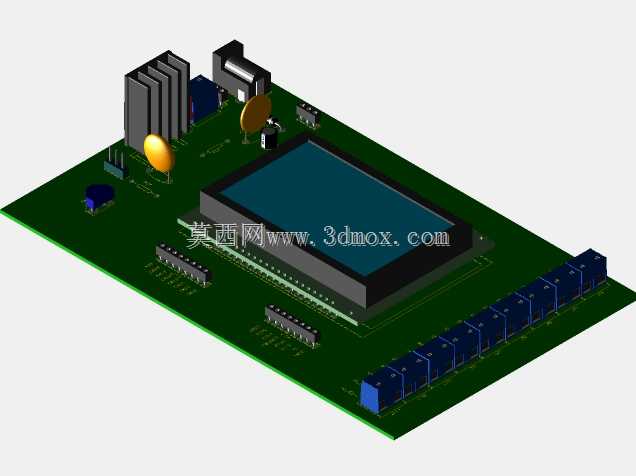

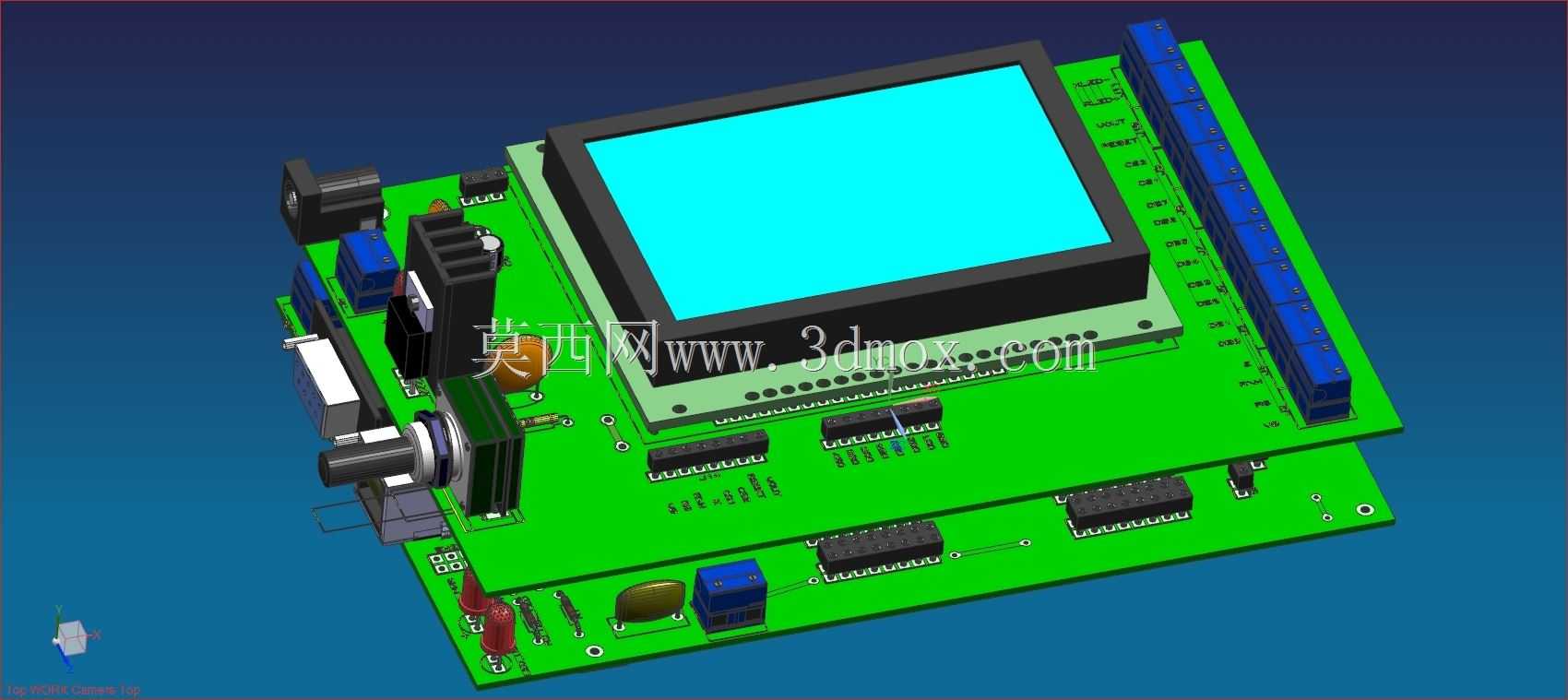

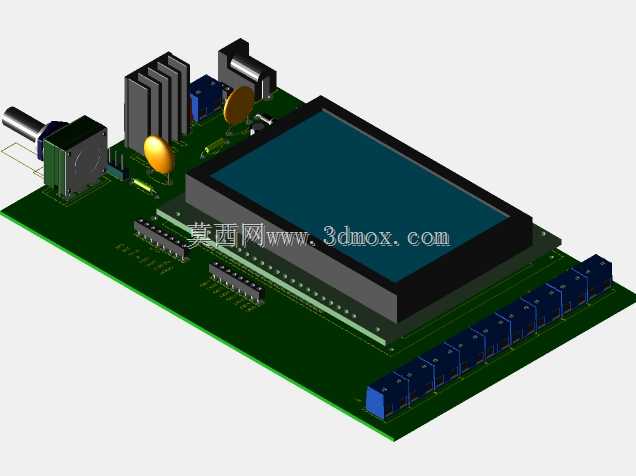

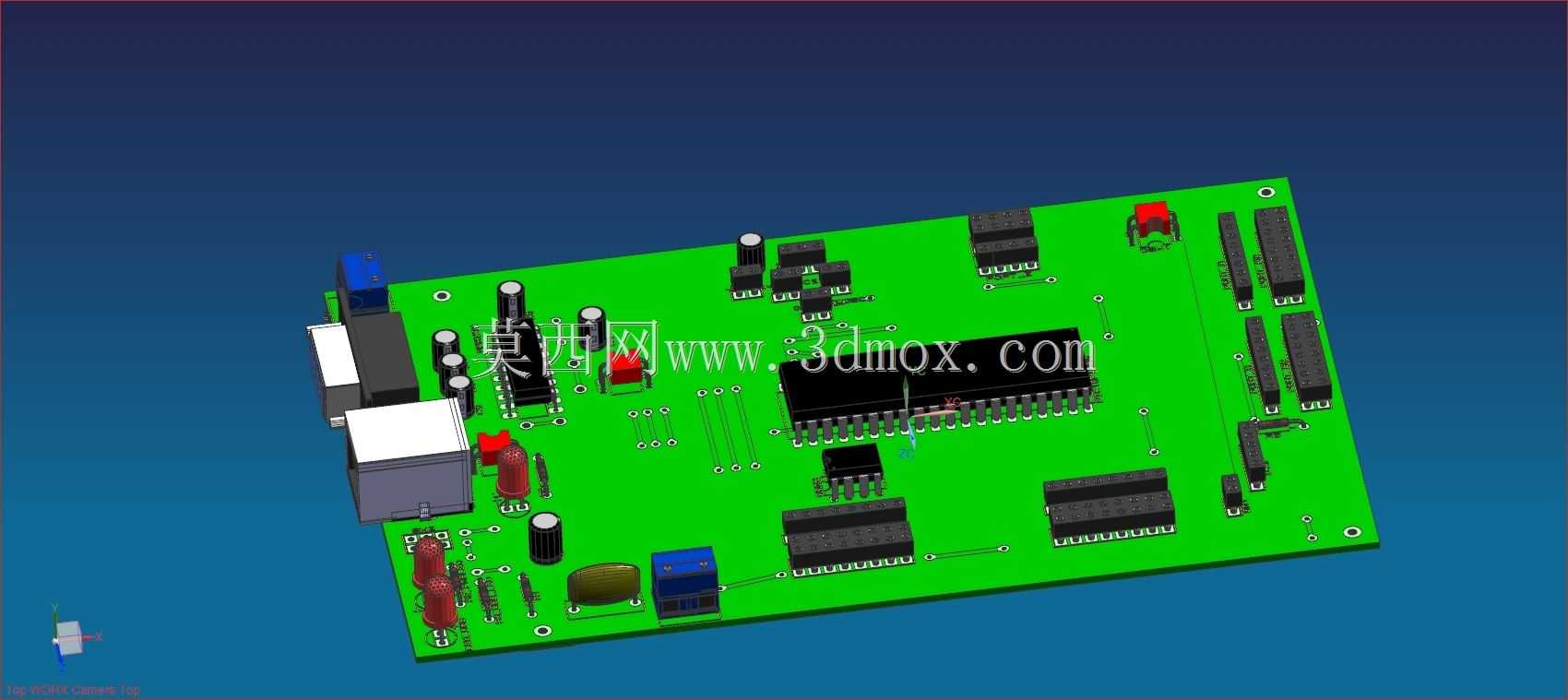

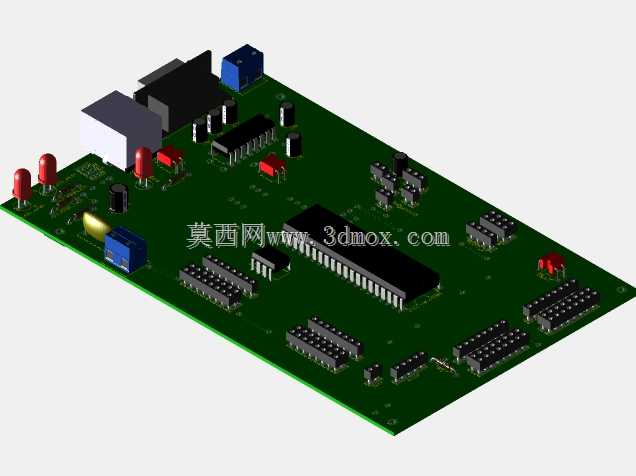

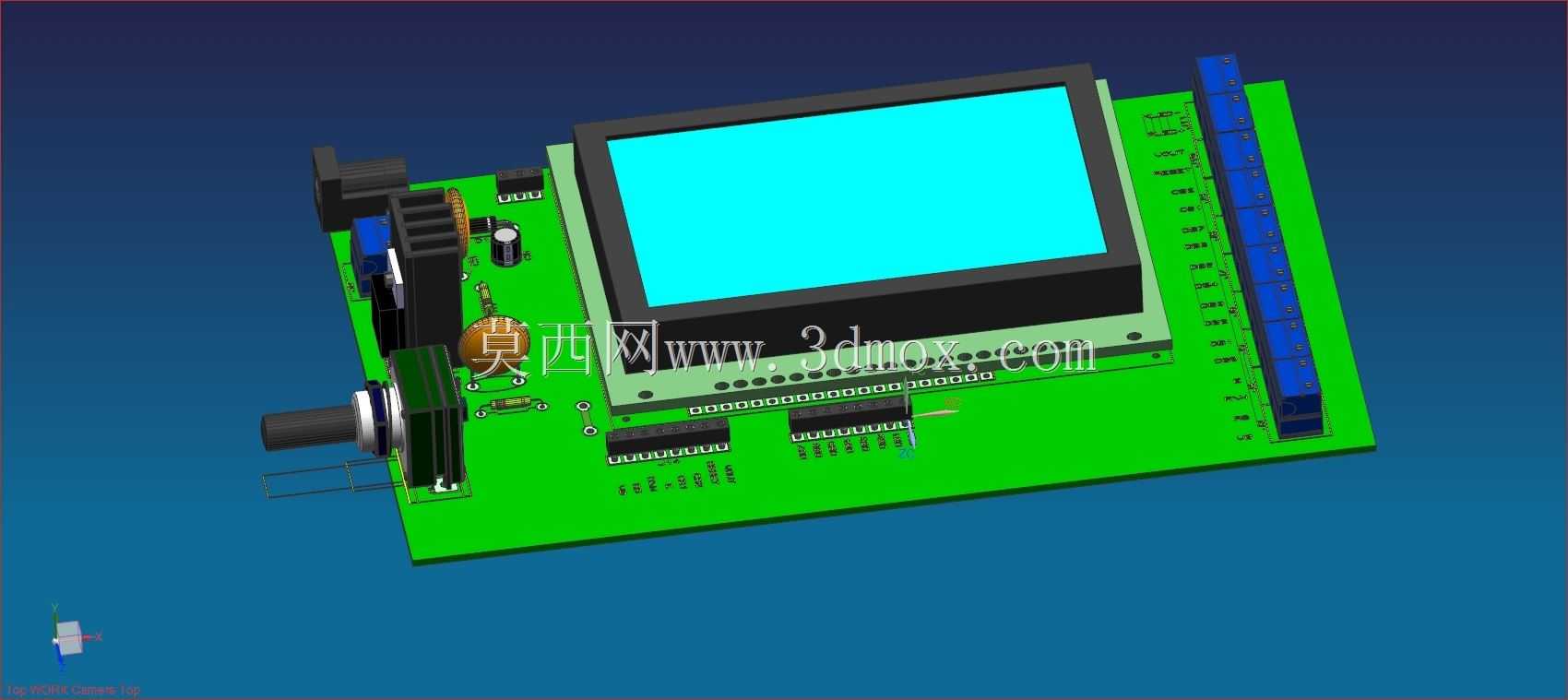

　　这款控制板主要面向嵌入式开发、工业传感数据采集显示场景设计，核心适配PIC18F4550与PIC18F2550两款8位单片机，板载128*64分辨率点阵液晶显示模块，可直接完成传感数据本地显示、简易人机交互、下位机逻辑控制等功能，无需额外外接显示驱动电路，能大幅缩短小型测控装置的开发周期。从实际应用场景来看，这类板卡常被用于小型工业传感器节点的原型验证、教学实验平台搭建、简易工控设备的状态显示终端，比如温湿度采集节点、小型电机运行参数显示面板、实验室测试仪器的操作显示单元，都可以直接基于该板卡做二次开发，省去从原理图绘制到PCB打样的基础流程。设计层面采用双层板叠层结构，显示模块通过排针直接插接在主控板上方，

　　既节省了板上平面安装空间，也方便后续更换不同规格的显示模组；板载接口预留了多路IO引出排座，可直接对接数字量、模拟量传感单元，电源部分集成了稳压与防反接电路，支持宽范围直流供电，适配实验室常用的5V、12V直流供电场景。安装边界上，整板外形为规整矩形，四角预留了标准M3安装孔位，可直接固定在通用工控盒内或者设备机架的安装平面上，液晶模块的显示面与板卡上边缘齐平，安装后无需额外调整显示角度，即可保证操作人员正常读取屏幕内容。板上集成的按键、电位器等交互元件全部布置在板卡侧边区域，安装在壳体内部时，操作元件可直接对齐壳体预留的操作开孔，不需要额外飞线外接操作部件。电路布局上，电源回路与信号回路做了分区走线，

　　减少大电流回路对模拟采样信号的干扰，单片机的下载接口布置在板卡侧端，开发调试时不需要拆卸板卡即可直接连接下载器完成程序烧写，适配日常开发调试的操作习惯。显示模块采用通用ST7920驱动方案，兼容常规的点阵型液晶驱动代码，开发者可直接调用成熟的驱动函数库完成字符、图形的显示开发，不需要重新编写底层驱动程序，进一步降低开发门槛。
