大行程龙门式数控雕刻加工设备结构

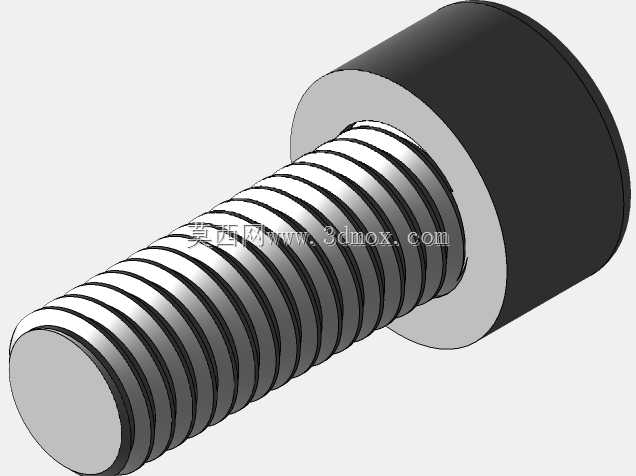

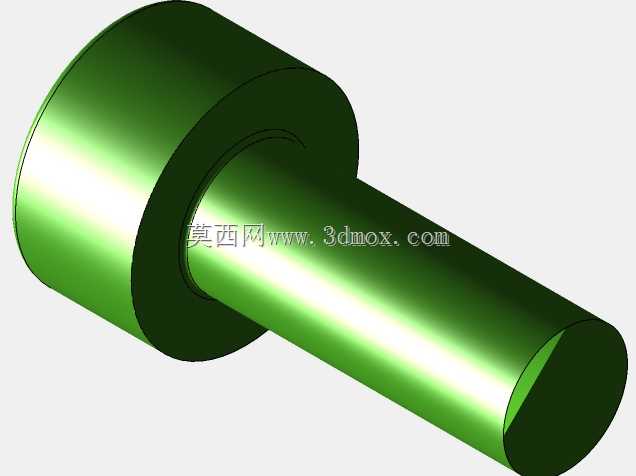

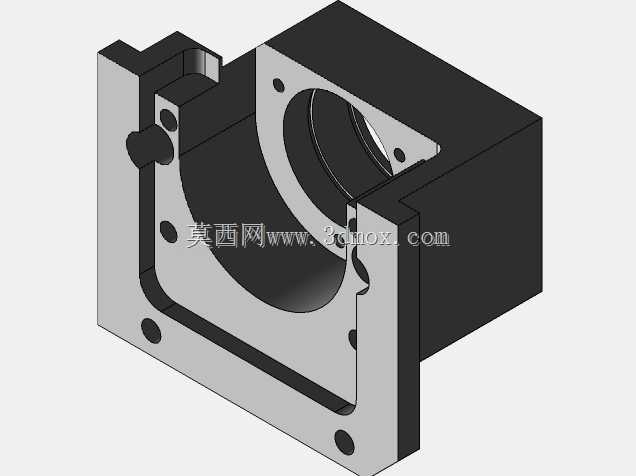

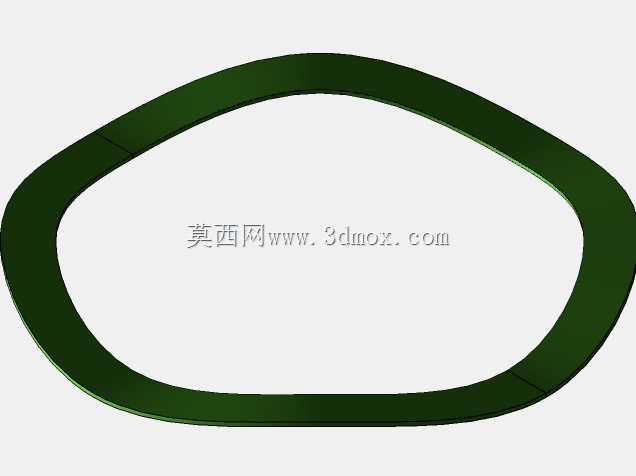

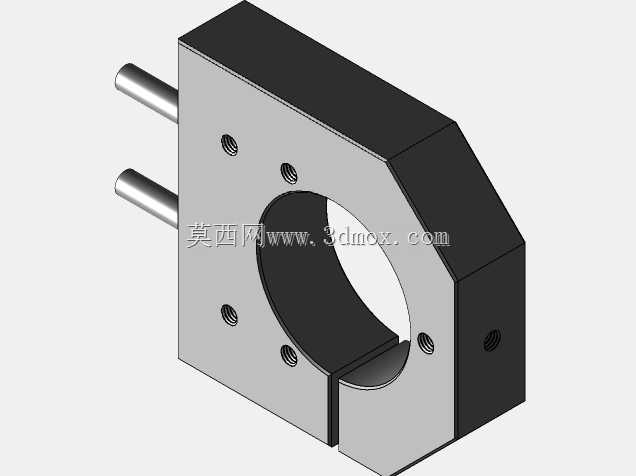

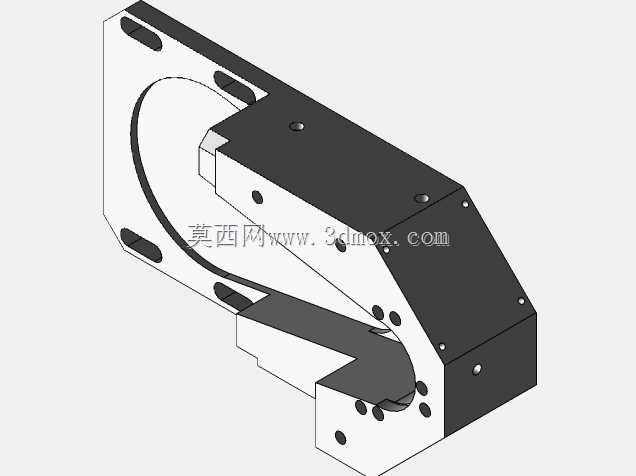

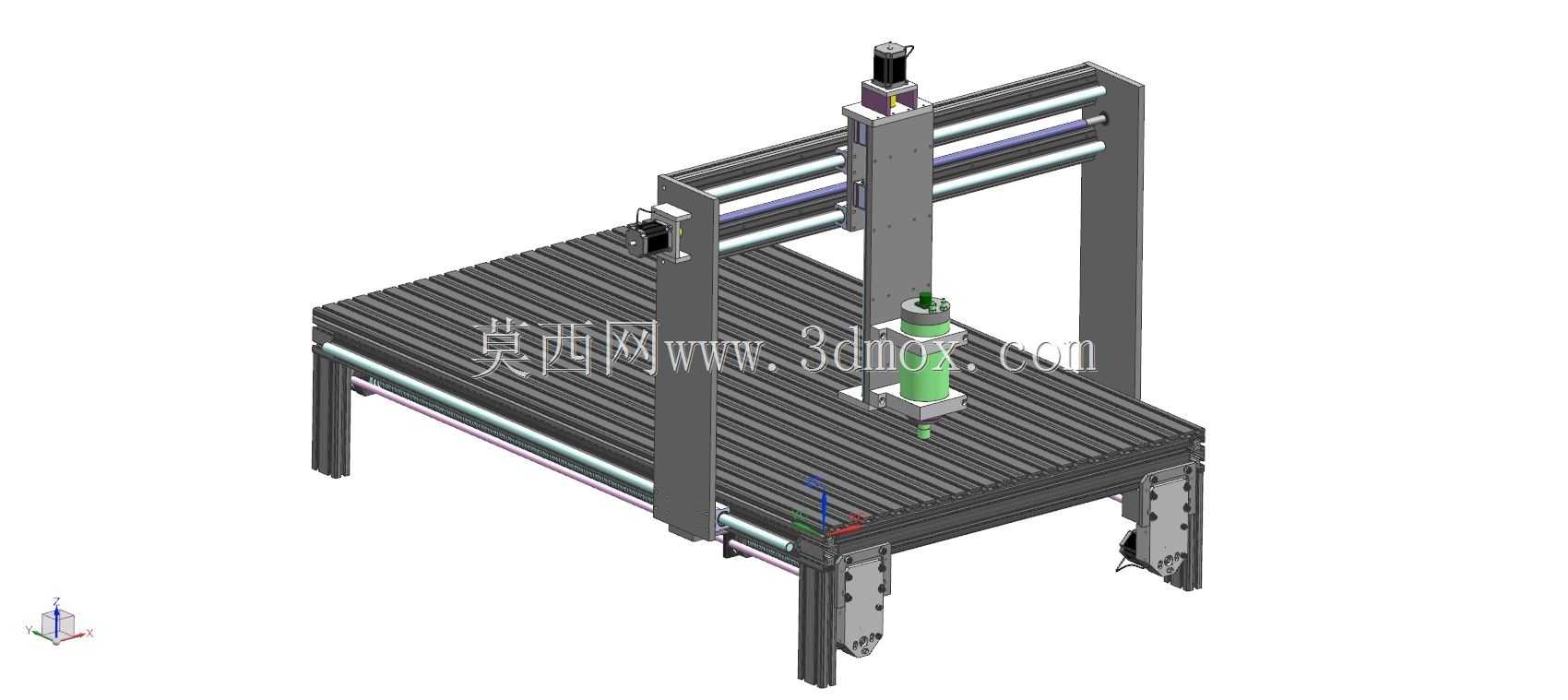

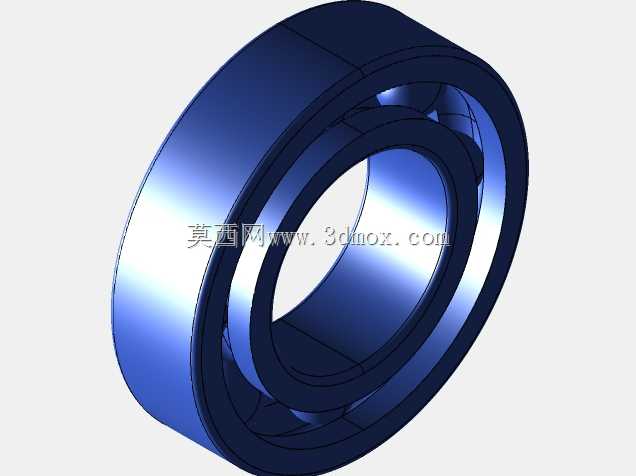

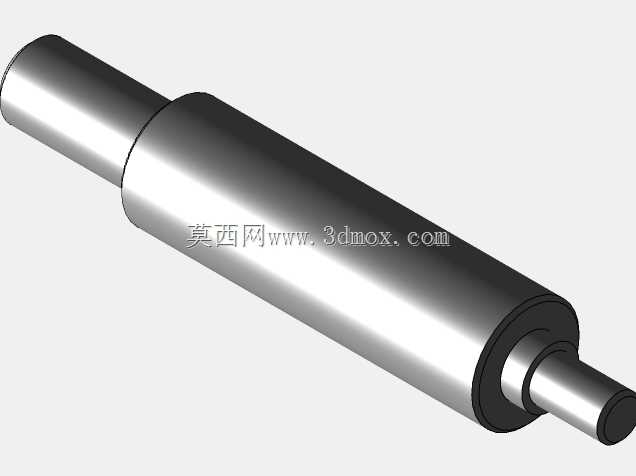

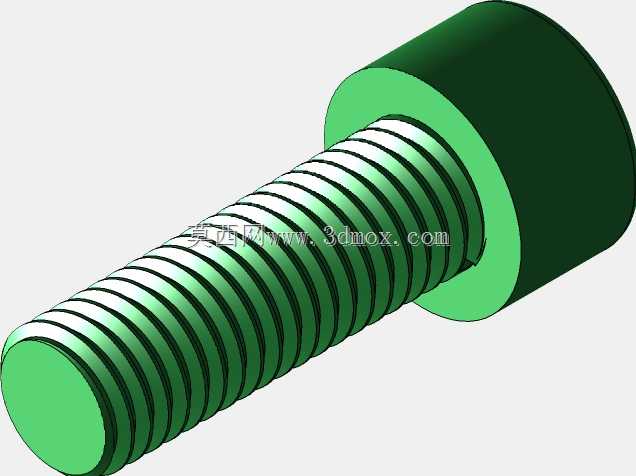

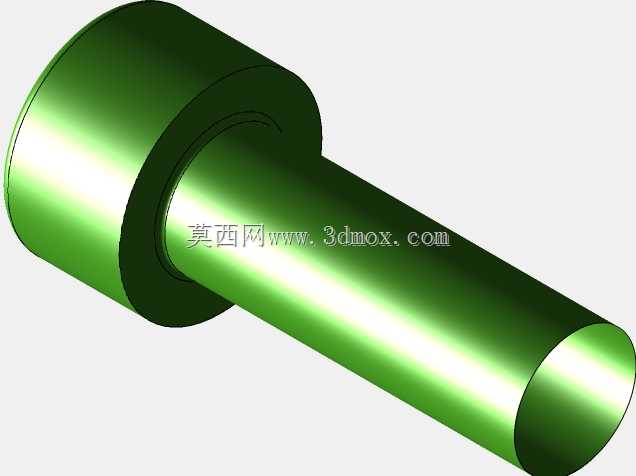

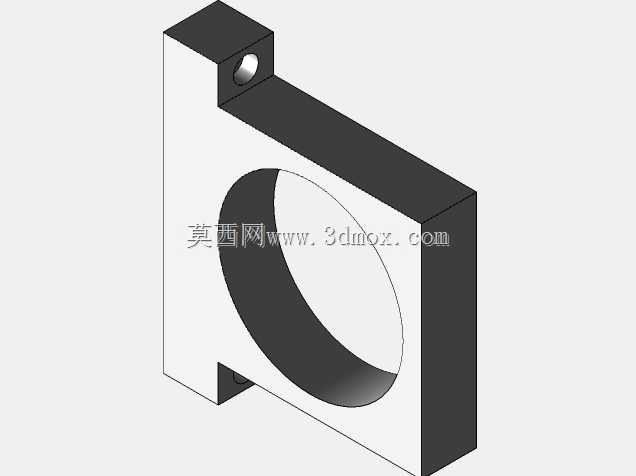

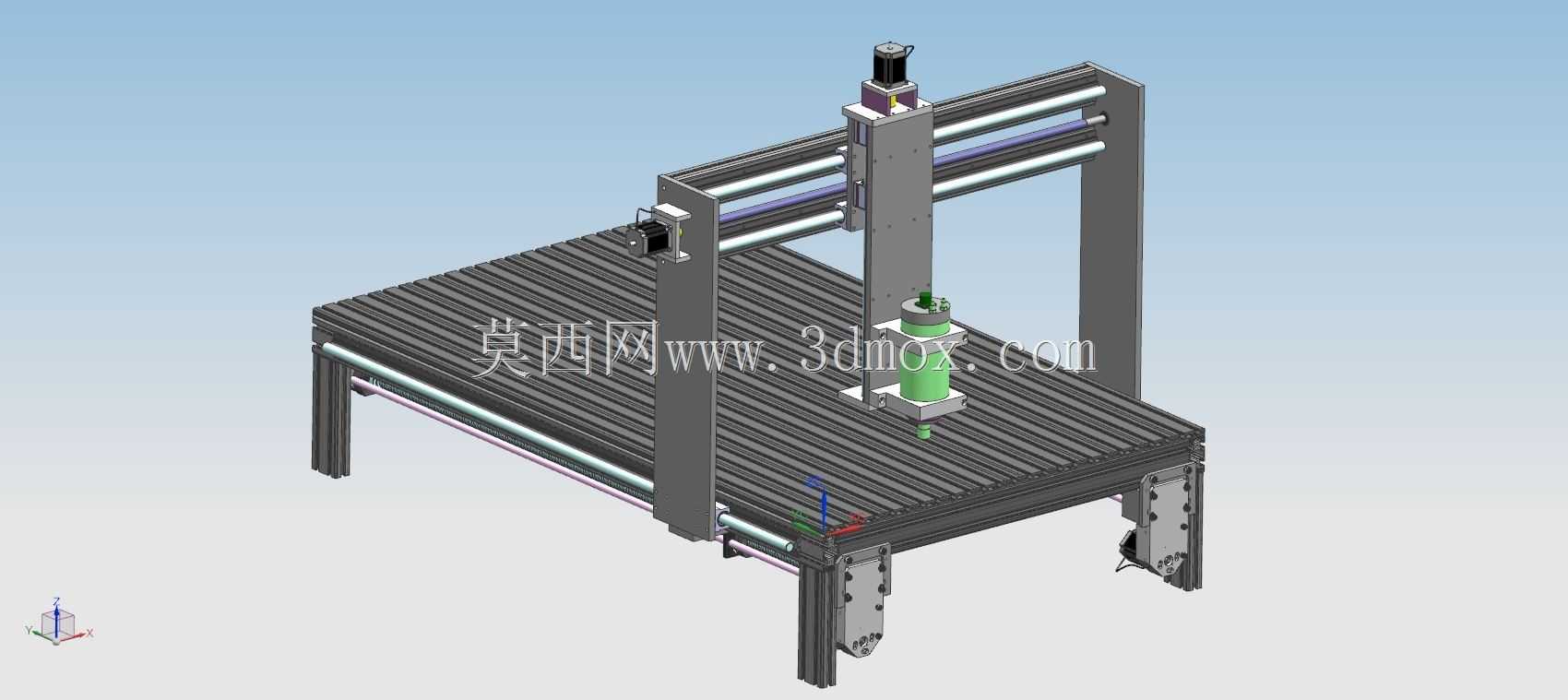

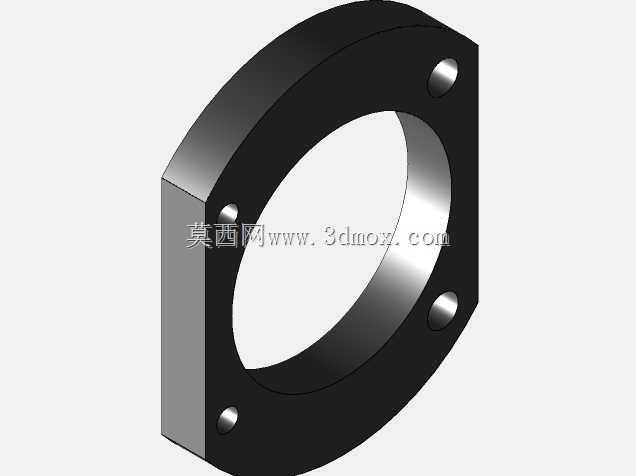

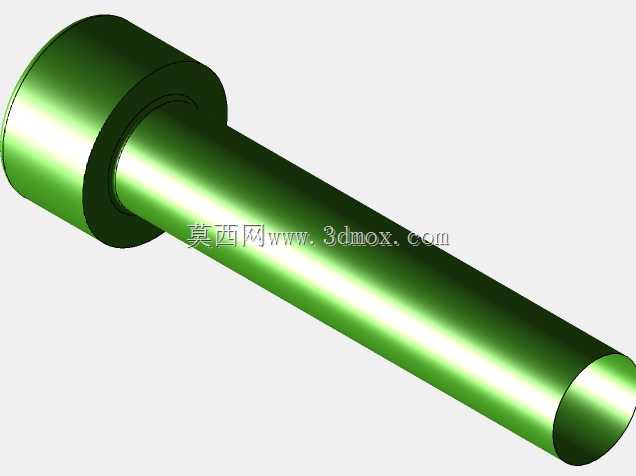

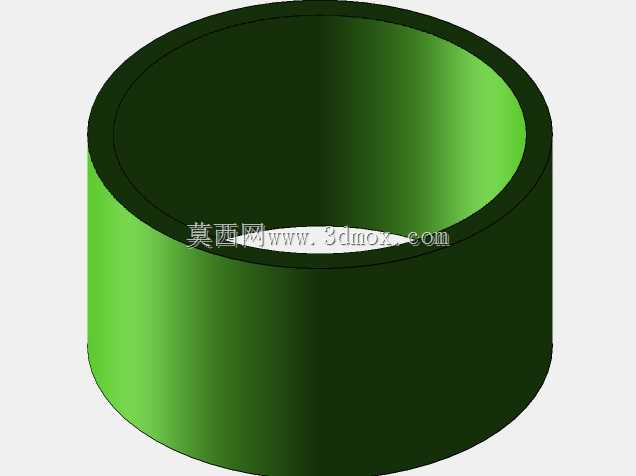

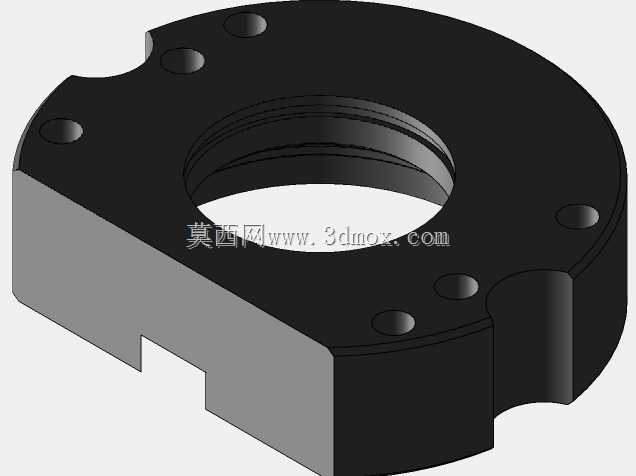

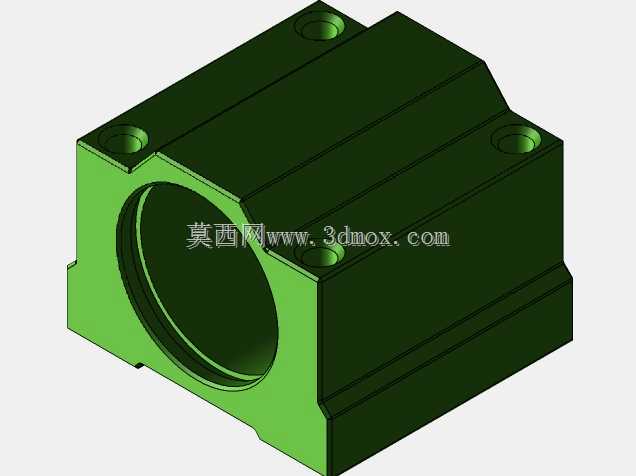

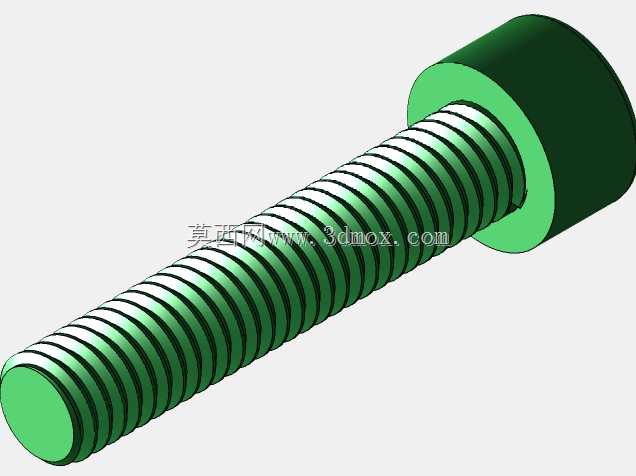

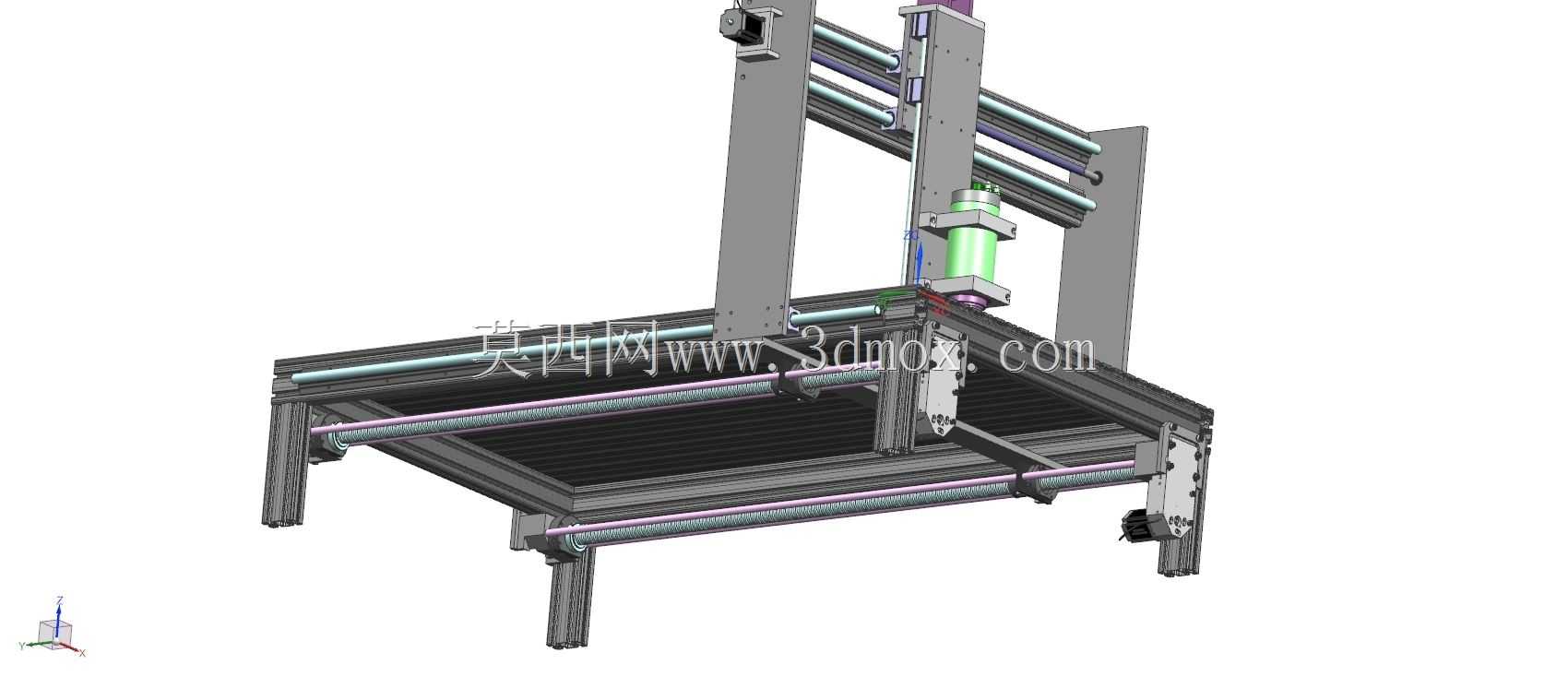

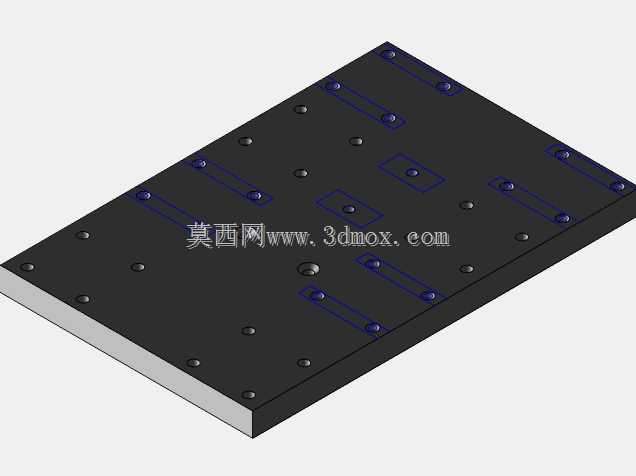

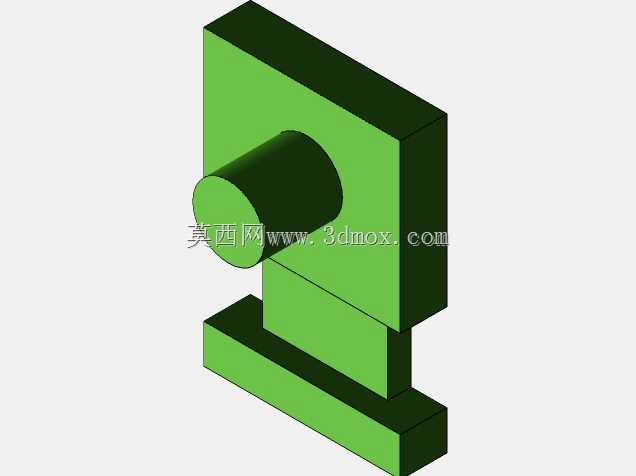

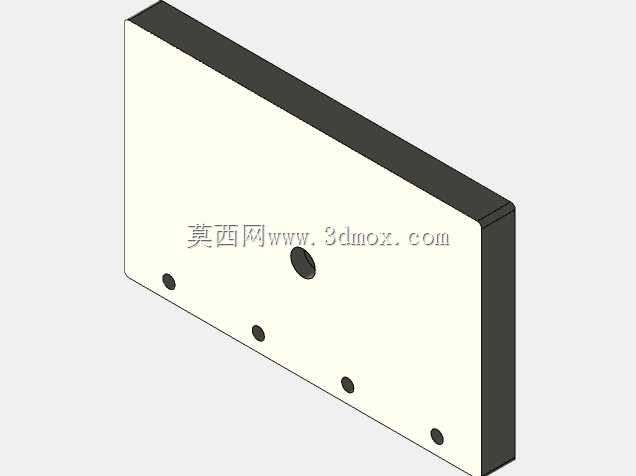

　　这款龙门式数控加工设备的结构设计，首先围绕中小幅面非金属与软金属加工场景做适配，常见于广告标识制作、木工浮雕加工、工艺样板铣切、教学实训加工等场景，可完成平面铣削、钻孔、轮廓切割、浅浮雕加工等工序，替代人工手持电动工具完成重复性高精度加工作业，降低对操作人员的技能依赖。从结构布局来看，采用龙门移动式设计思路，加工台面固定作为工件承载基准，X轴双导轨平行布置于台面两侧的铝型材支撑梁上，龙门横梁沿X轴做长距离往复运动，这种布局能在保证行程的前提下控制设备整体占地尺寸，避免动台面结构带来的负载限制与台面变形问题。Y轴传动组件集成在龙门横梁上，搭载主轴安装滑座沿横梁做横向进给，Z轴滑座垂直布置在Y轴滑座上，

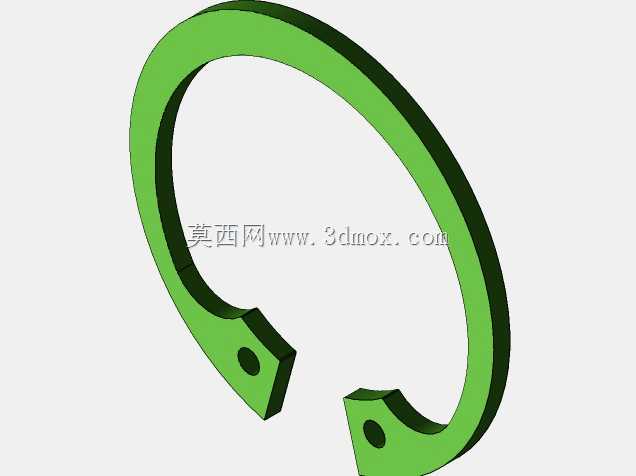

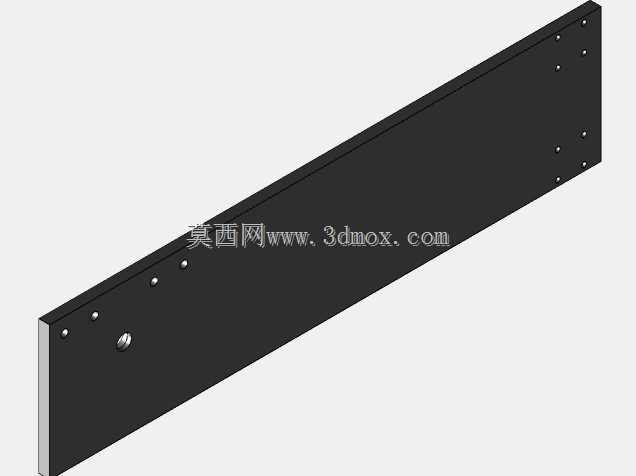

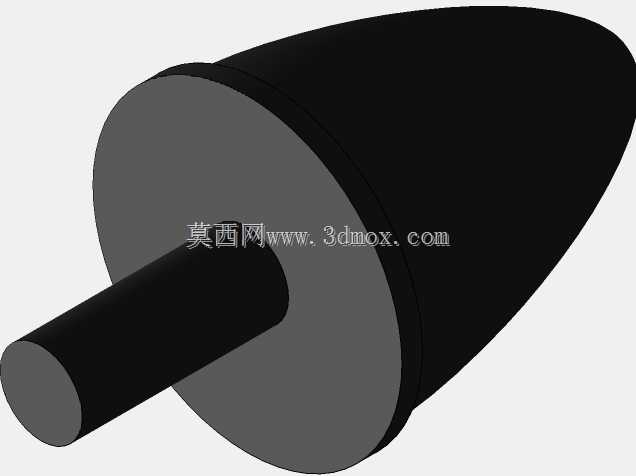

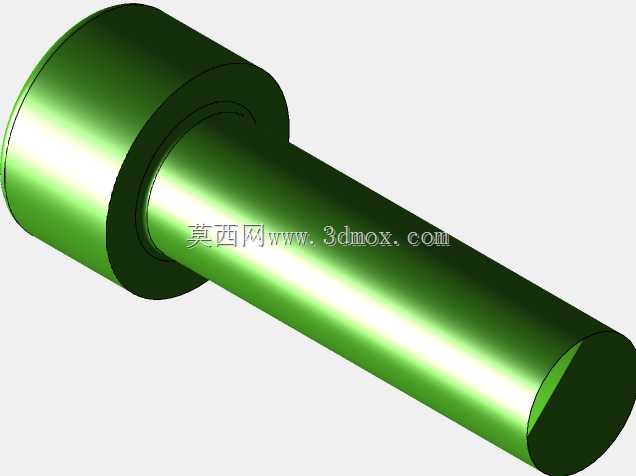

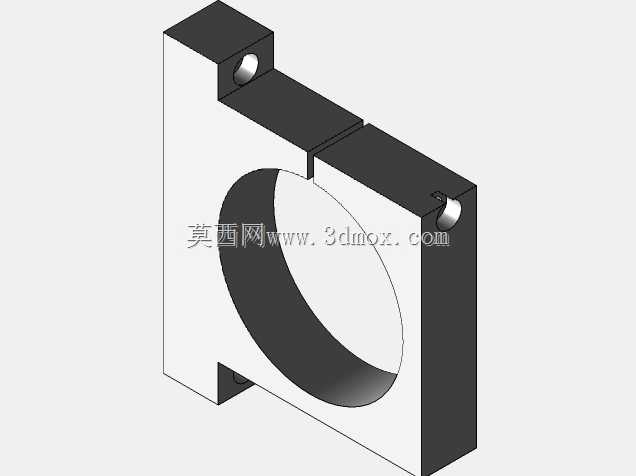

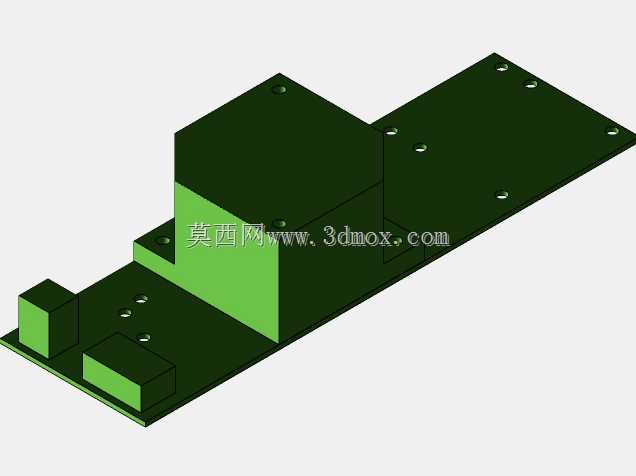

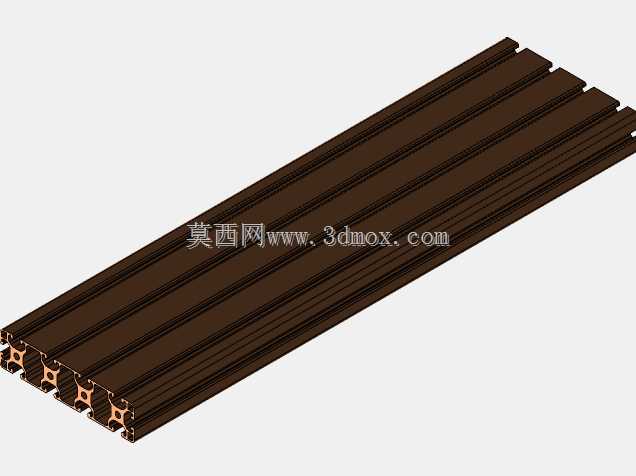

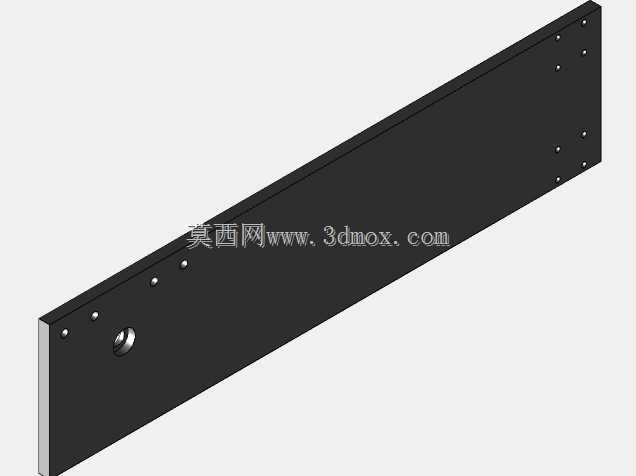

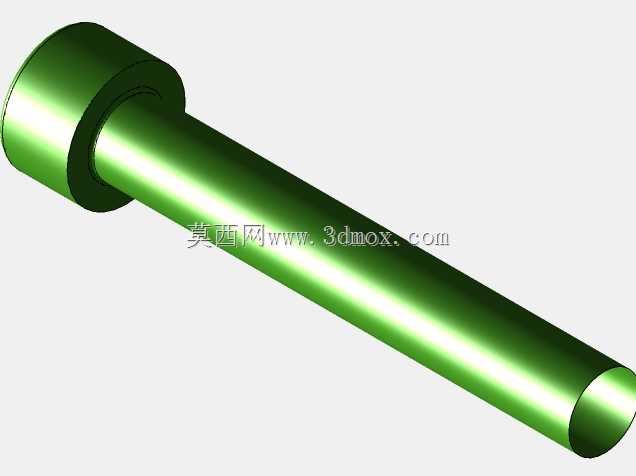

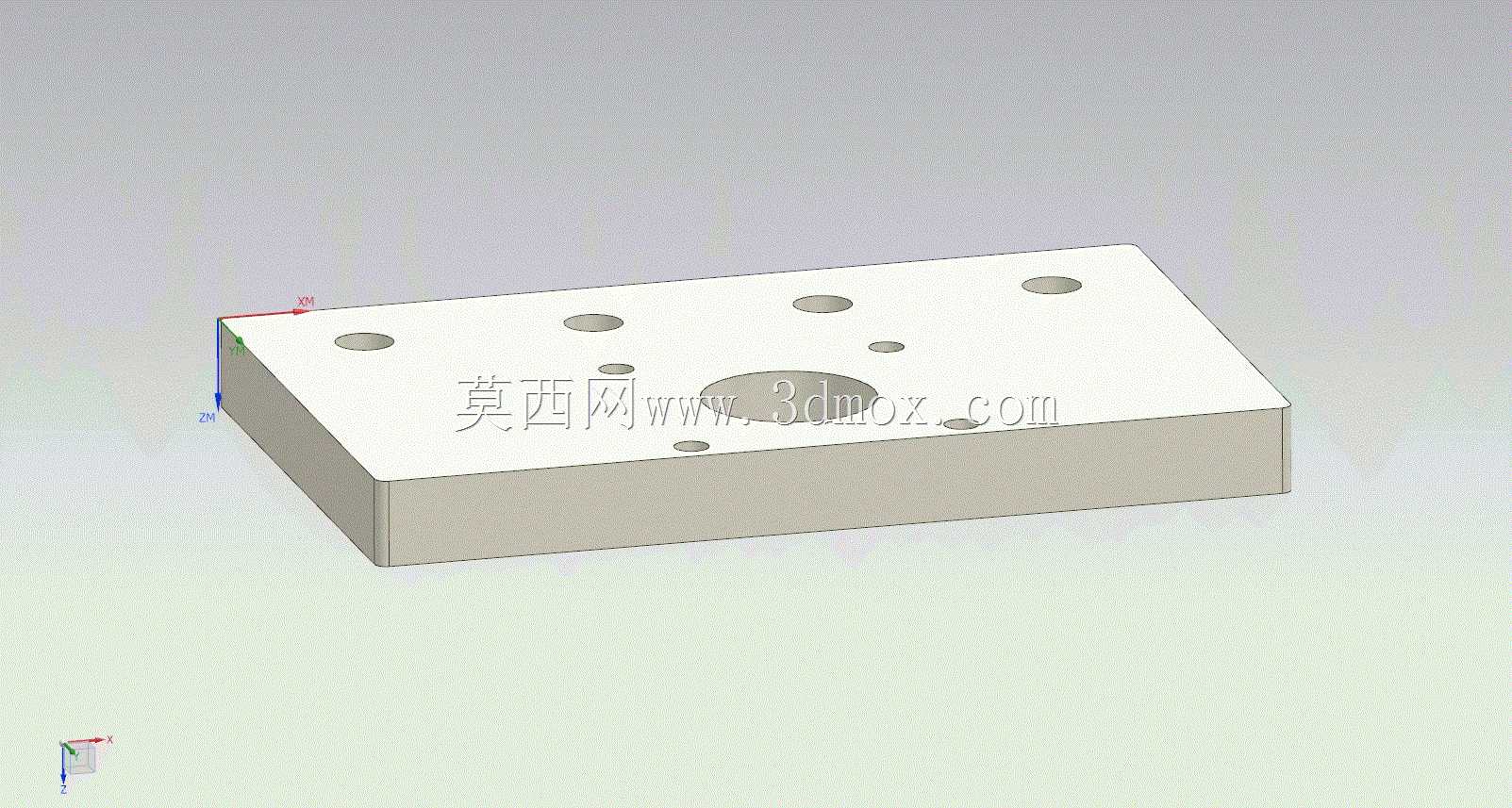

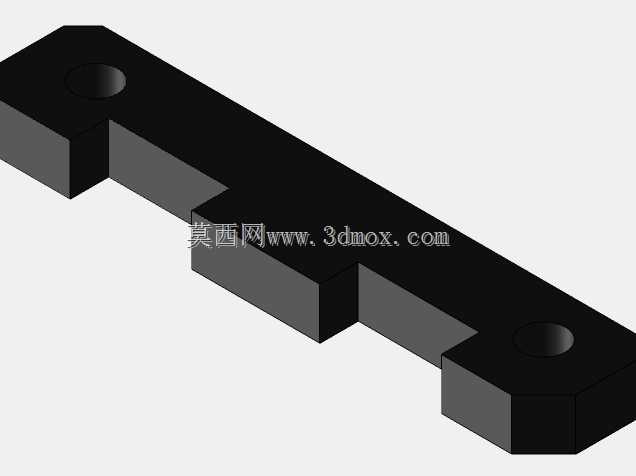

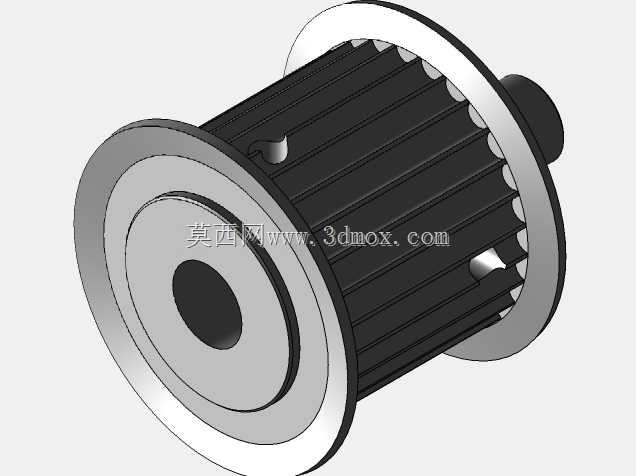

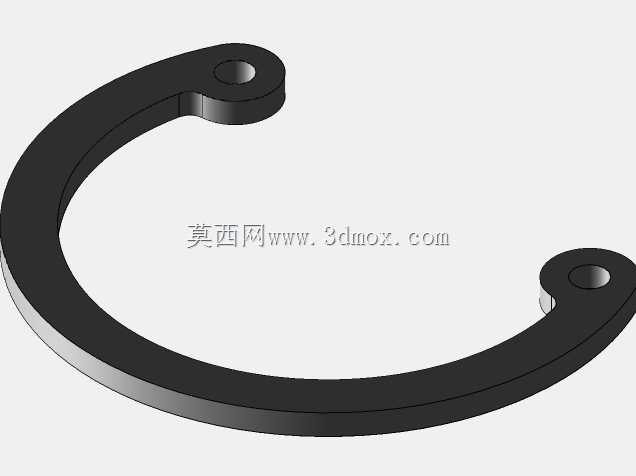

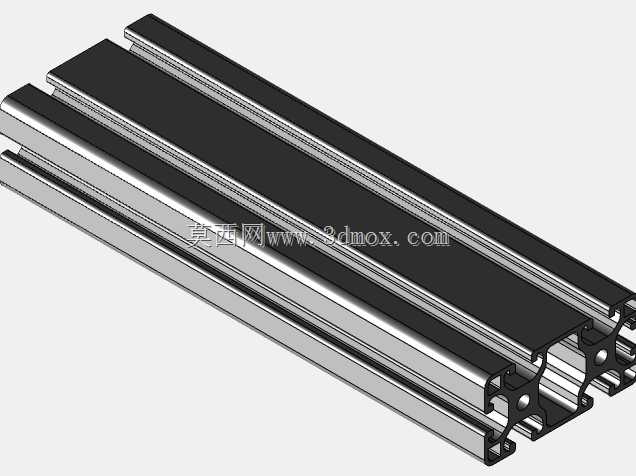

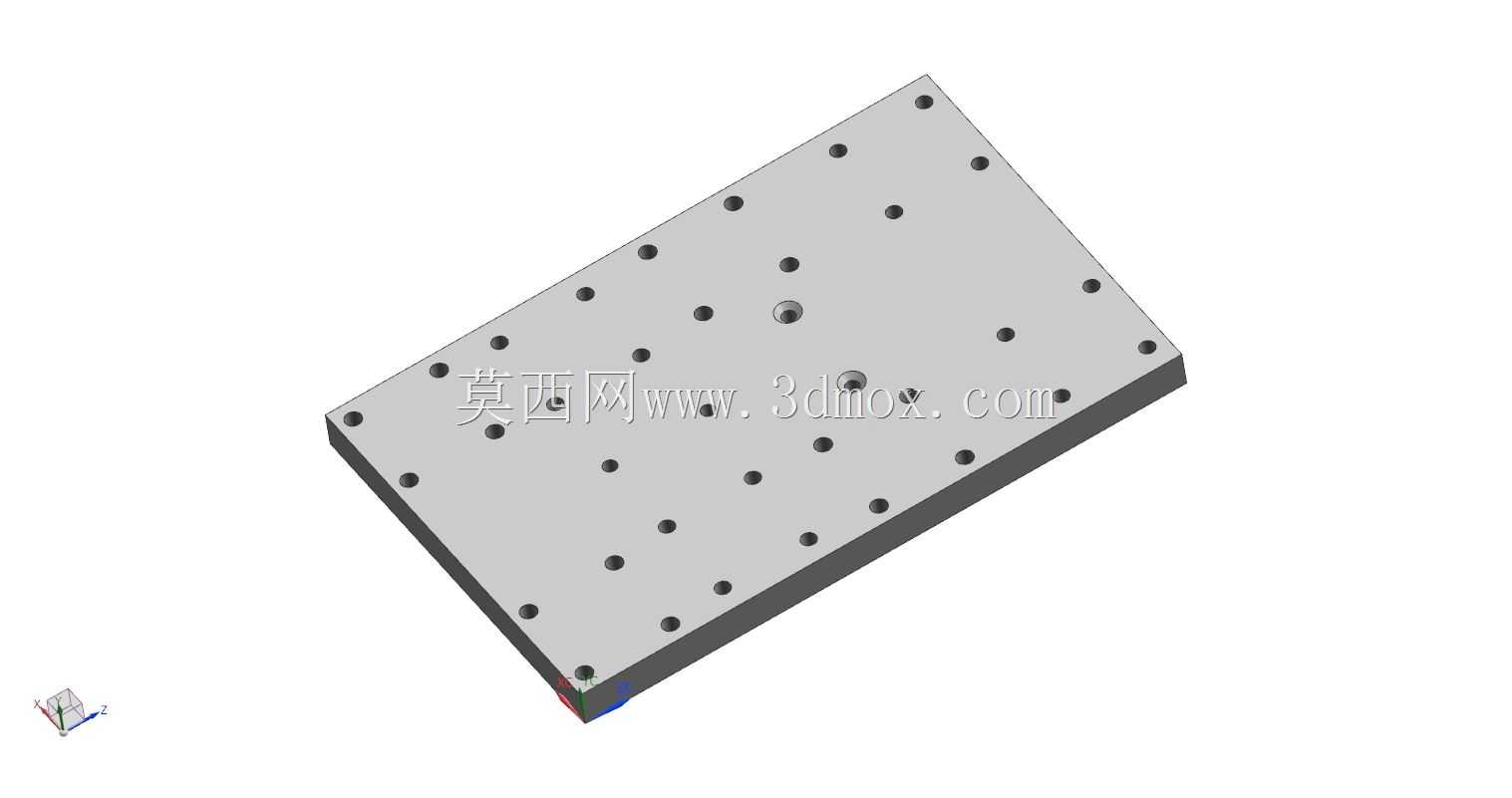

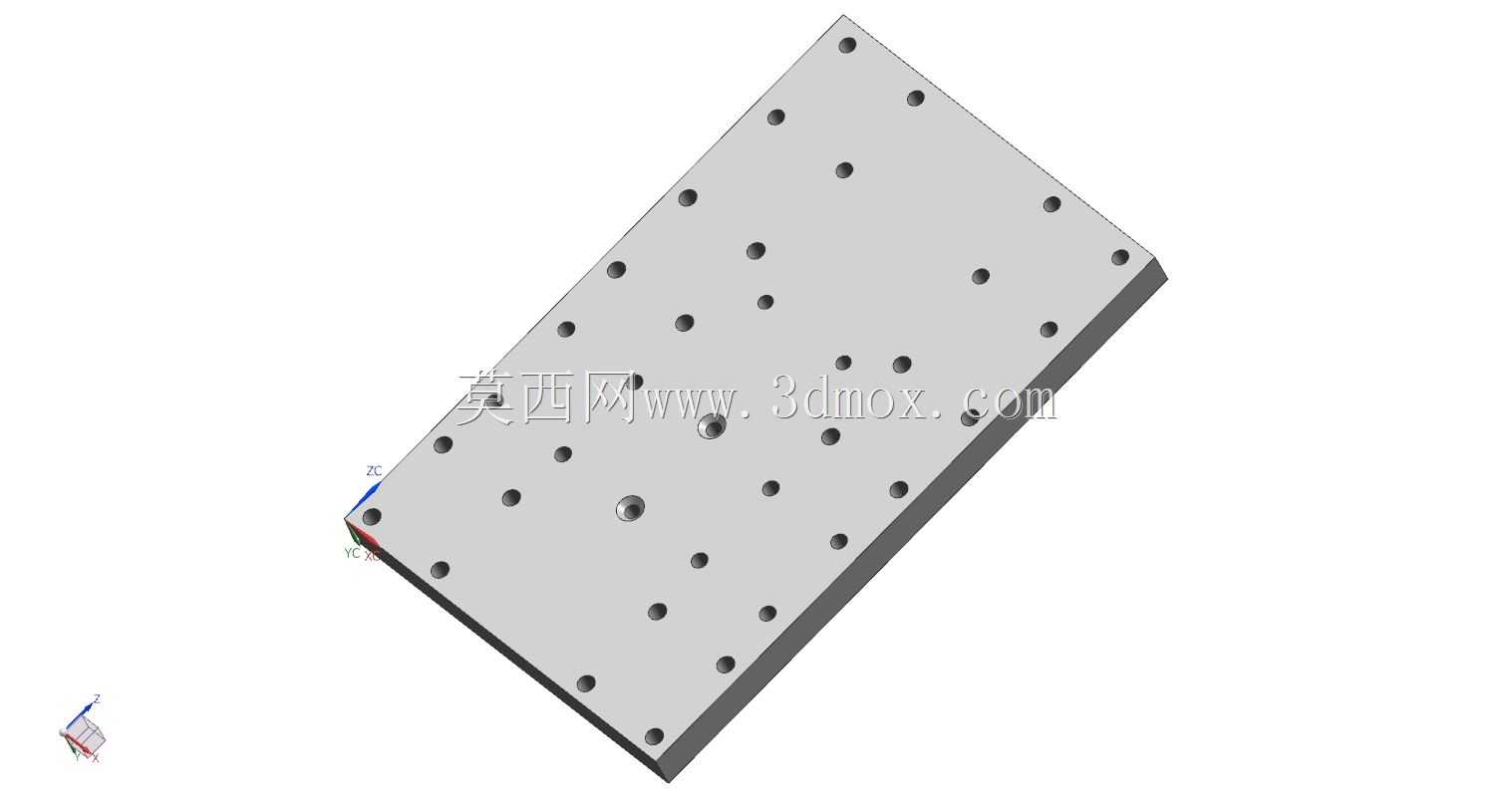

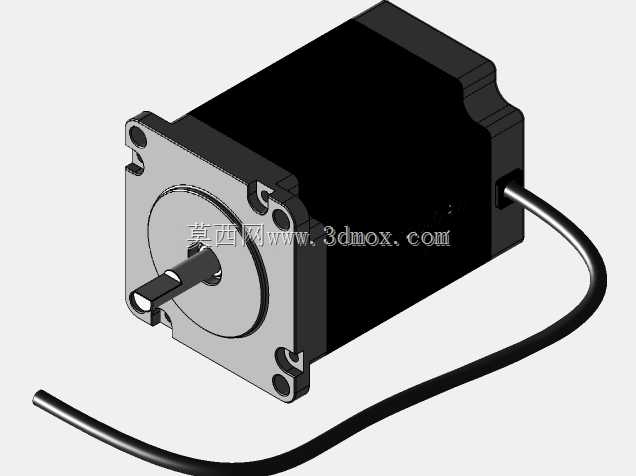

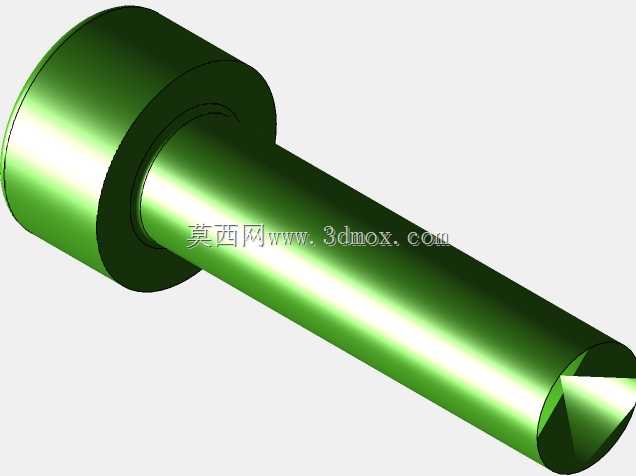

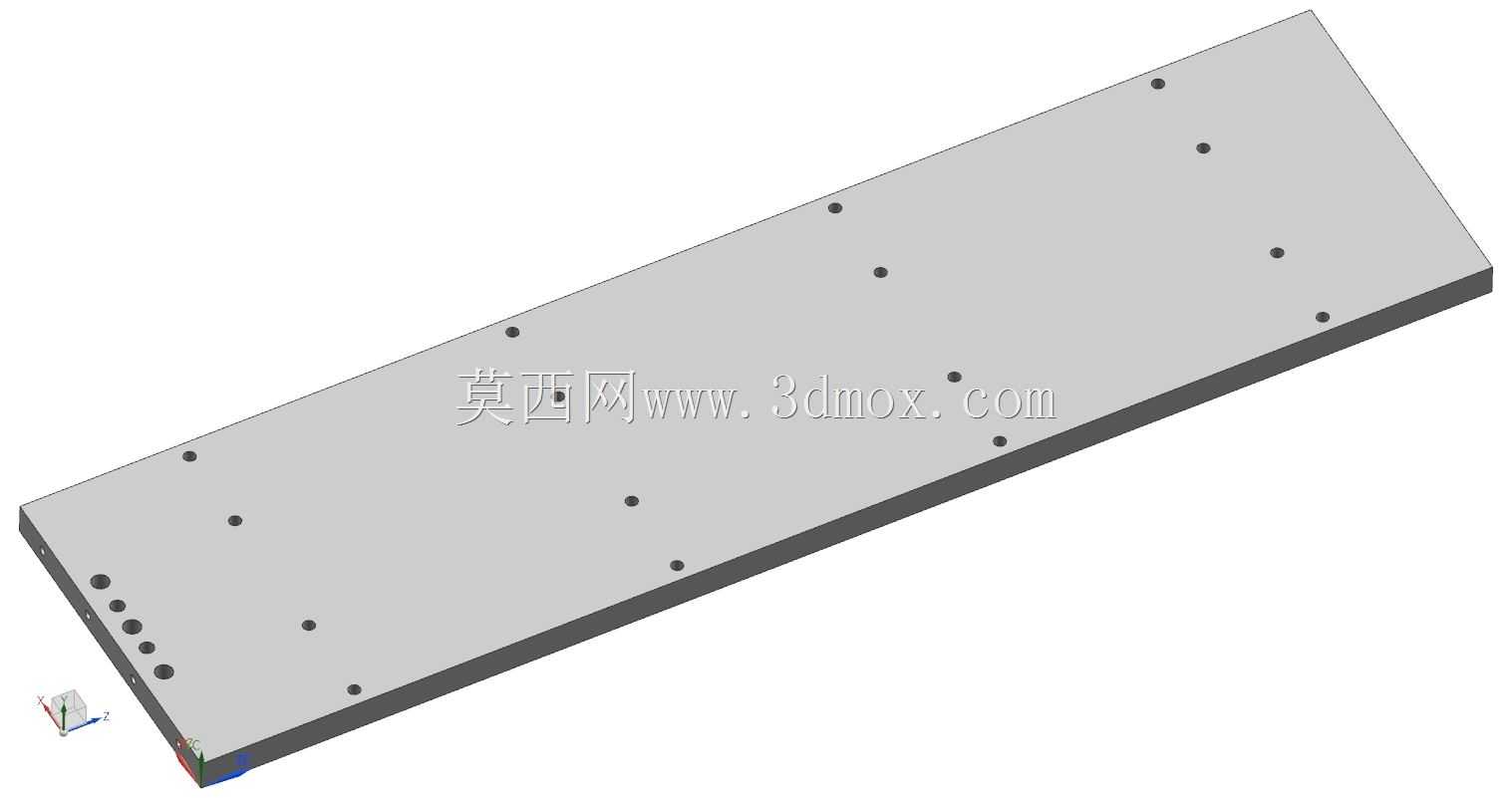

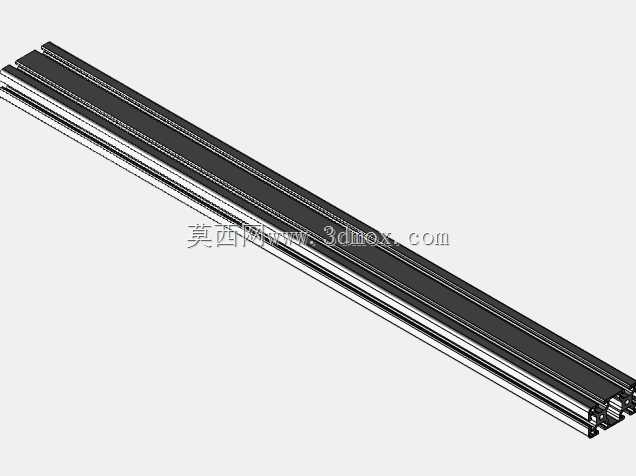

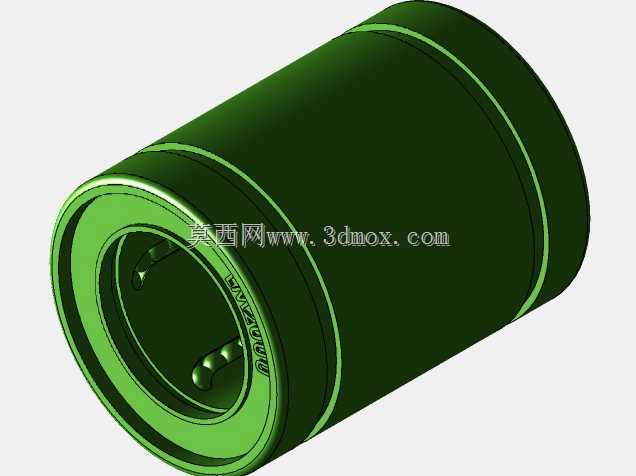

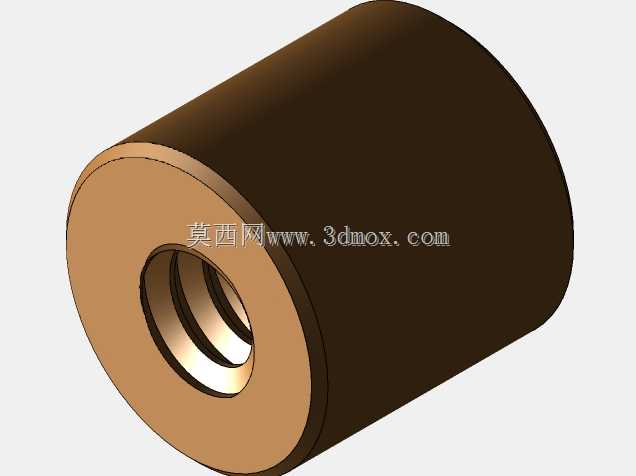

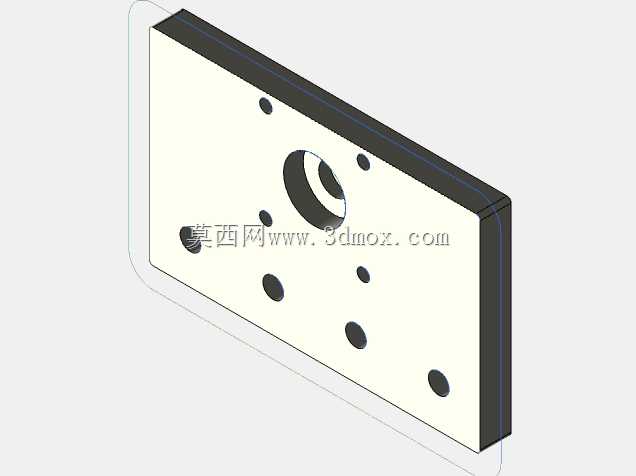

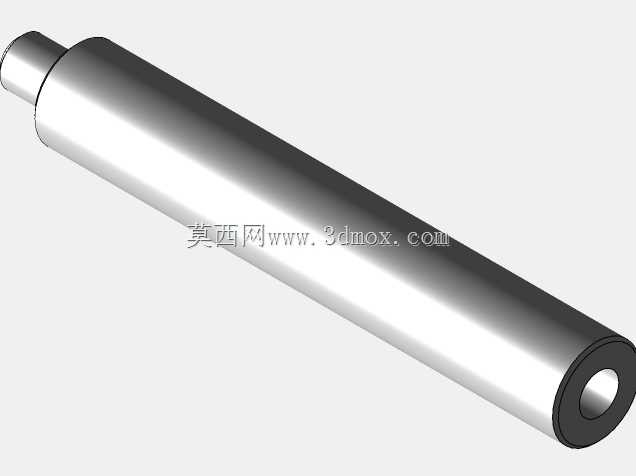

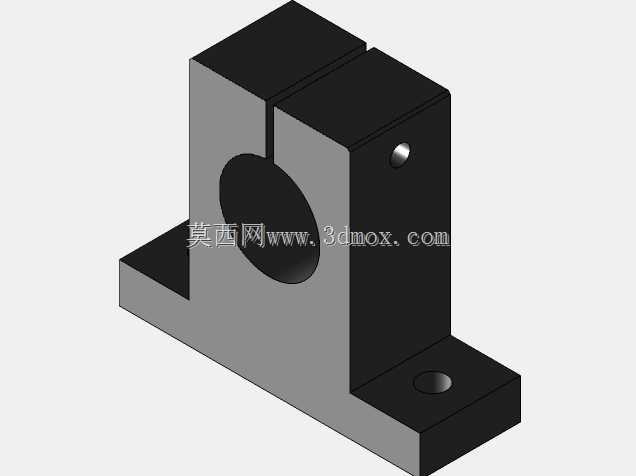

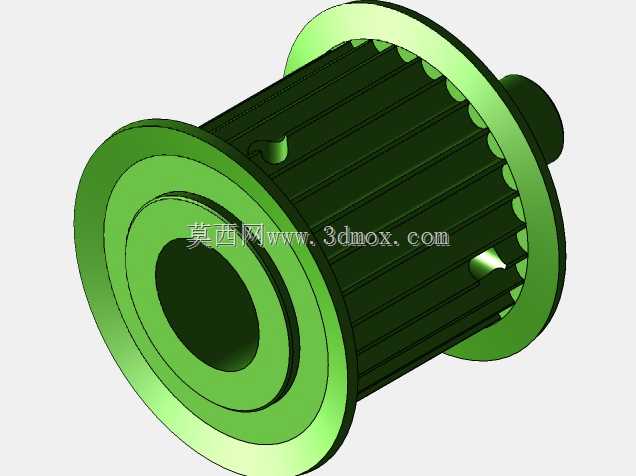

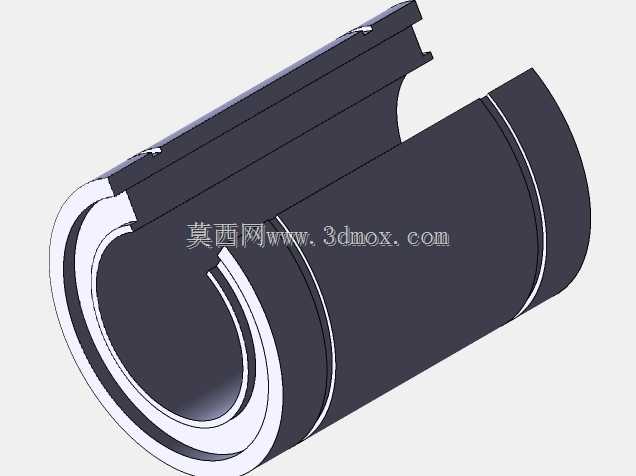

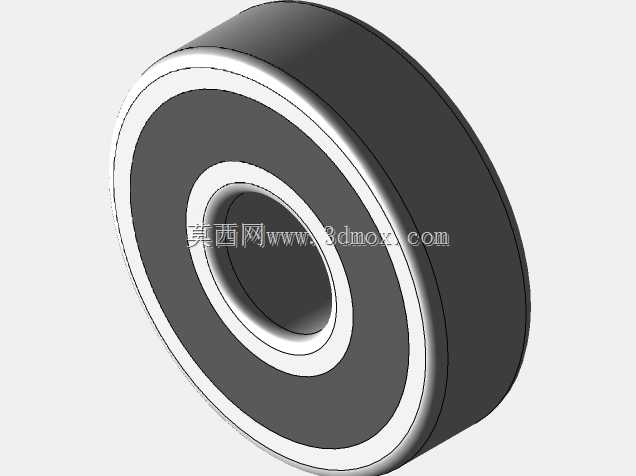

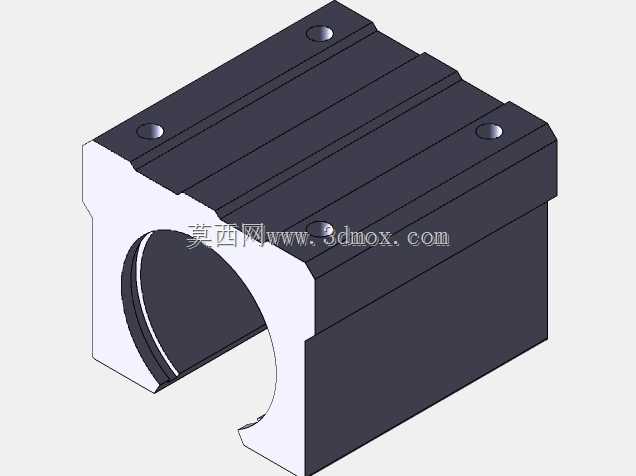

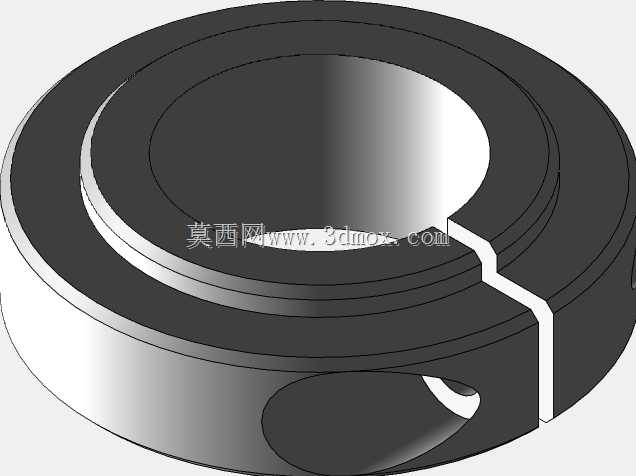

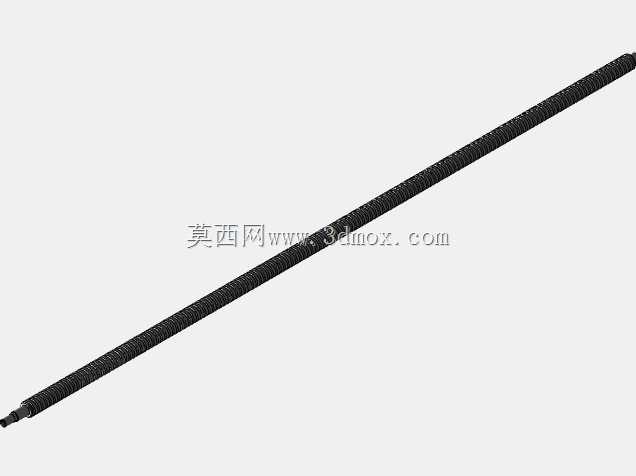

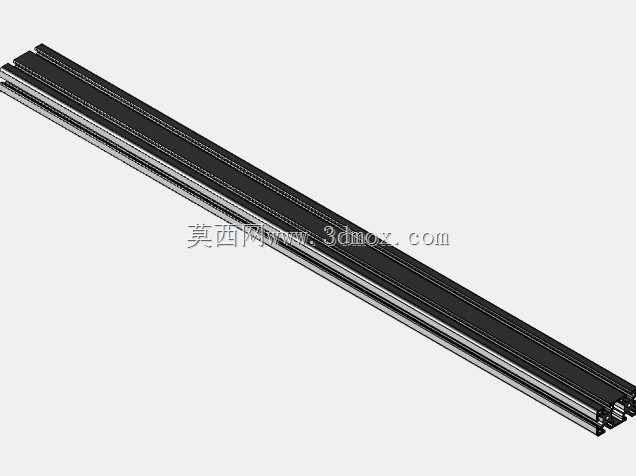

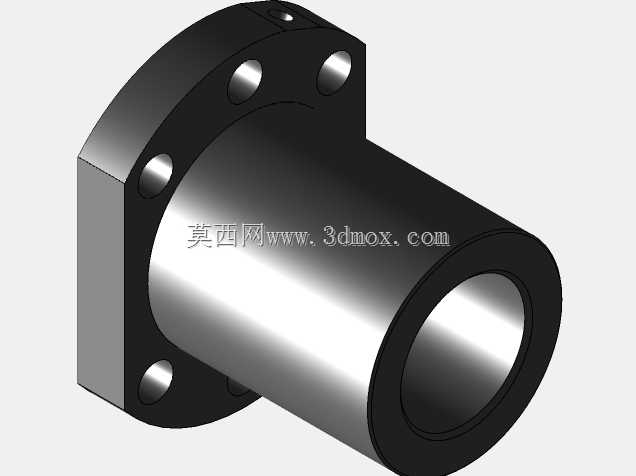

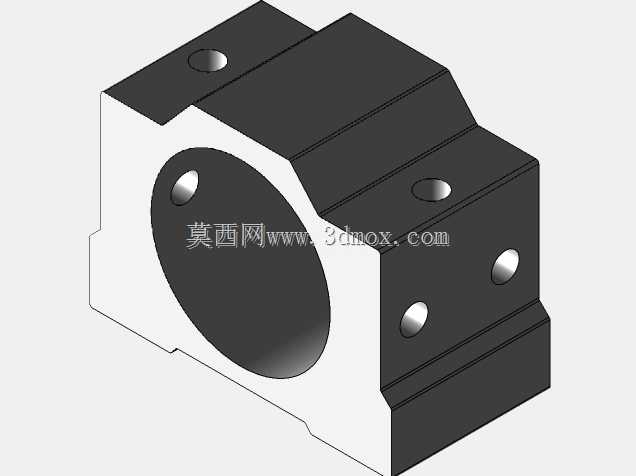

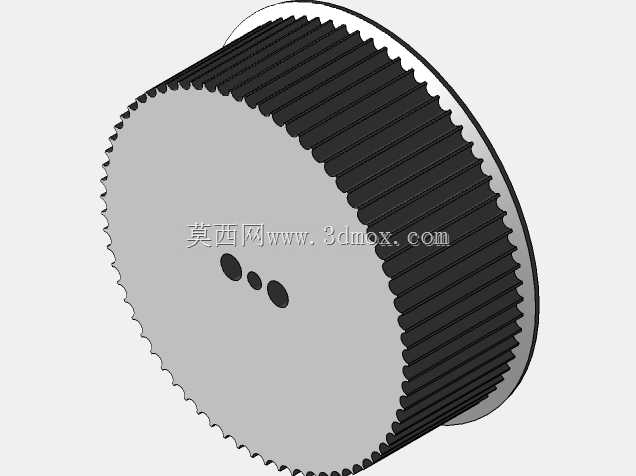

　　带动加工主轴完成垂直方向的进刀与退刀动作，三个运动轴均采用线性导轨作为导向支撑，配合丝杠传动实现精准的位移控制，导向面的安装基准面在设计时预留了修配余量，方便装配阶段调整各轴的平行度与垂直度，保证运动过程无卡滞、无爬行。设备的整体工作行程覆盖X向1250mm、Y向900mm、Z向350mm的加工范围，这个尺寸边界刚好适配常规的整幅板材加工需求，比如常见的1220*2440mm标准板材可分两次上料完成整板加工，Z向行程足够满足常规夹具装夹、厚工件加工的抬刀需求，不会出现主轴干涉工件或夹具的问题。机架主体采用工业铝型材拼接搭建，型材槽口可直接用于安装导轨、拖链、限位开关等附件，无需额外焊接加工基准面，

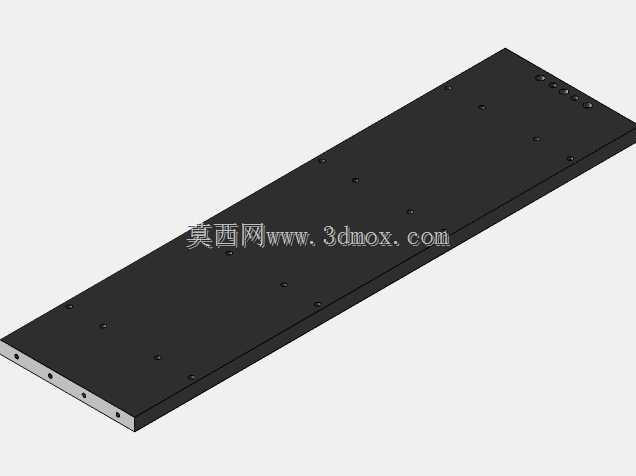

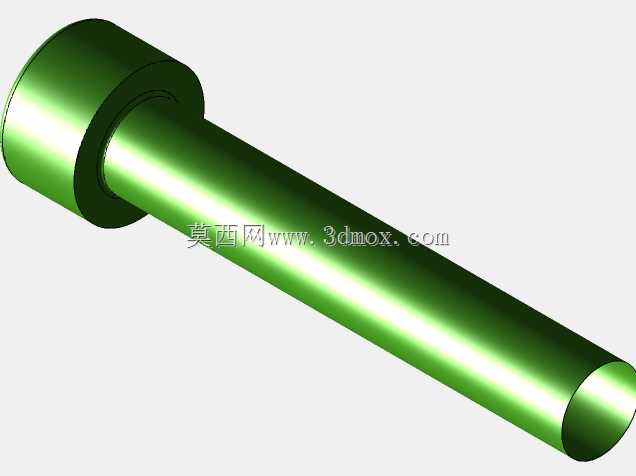

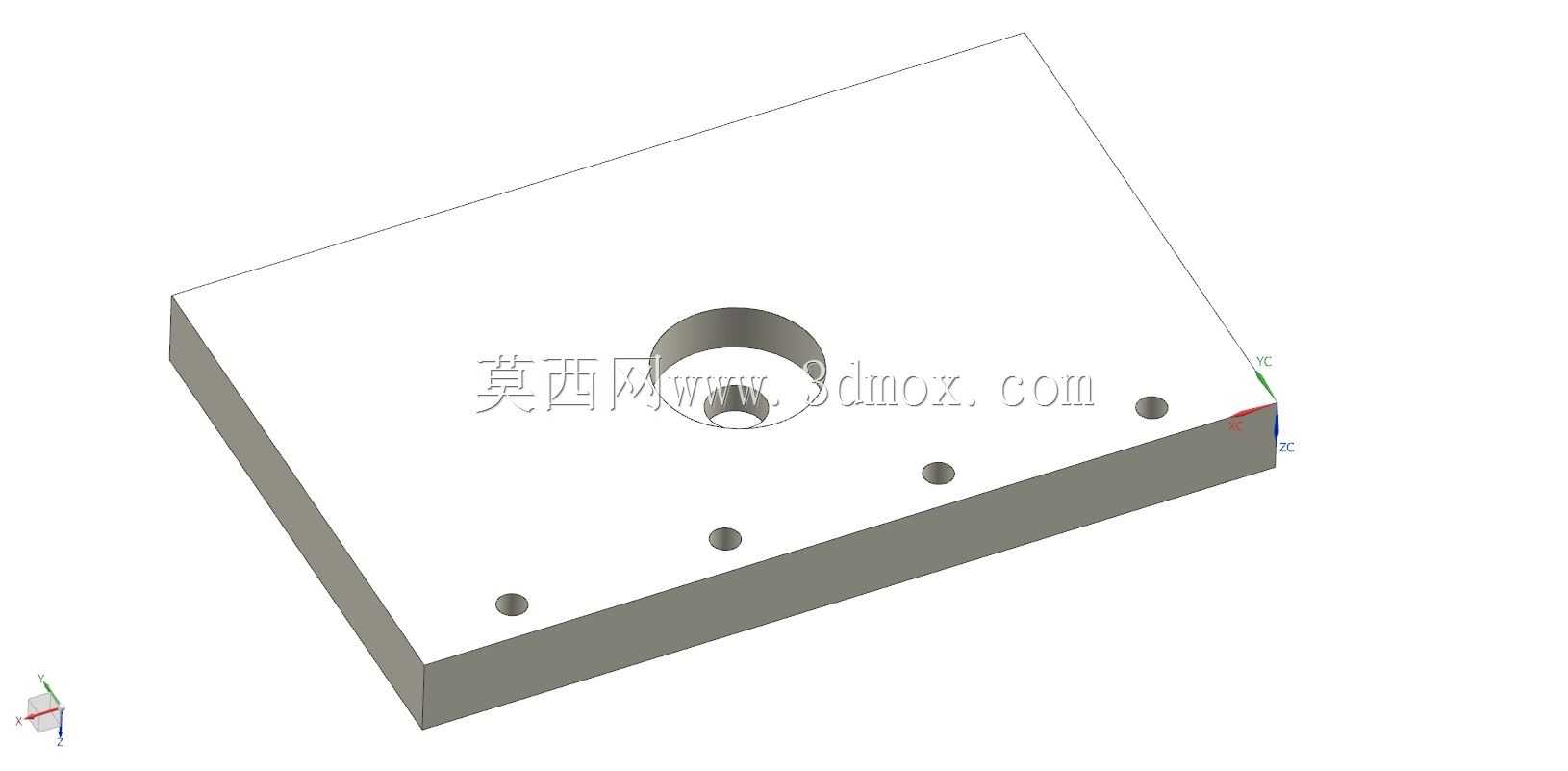

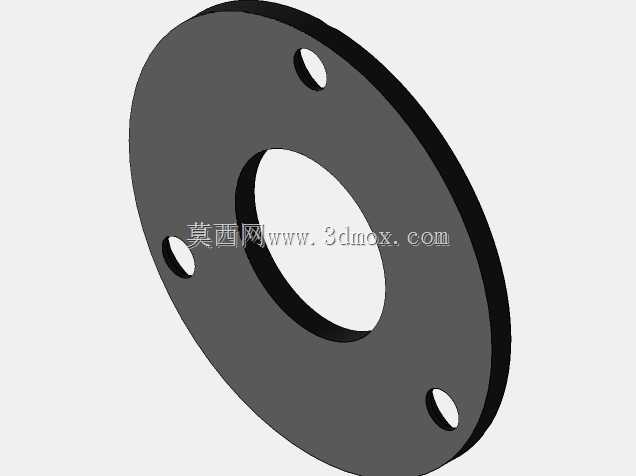

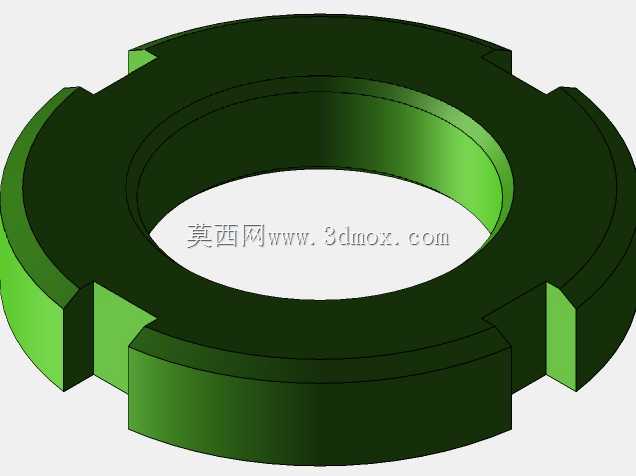

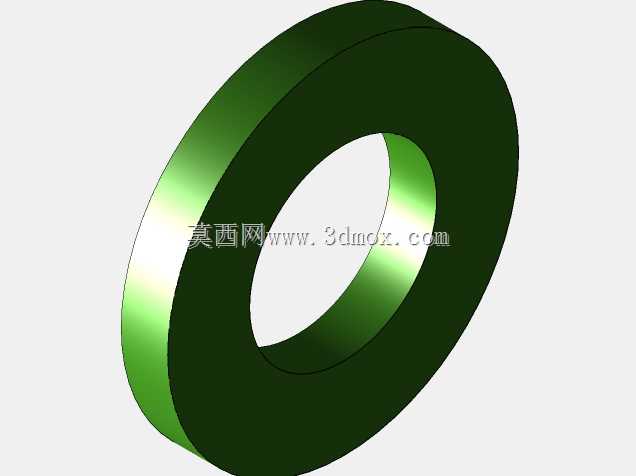

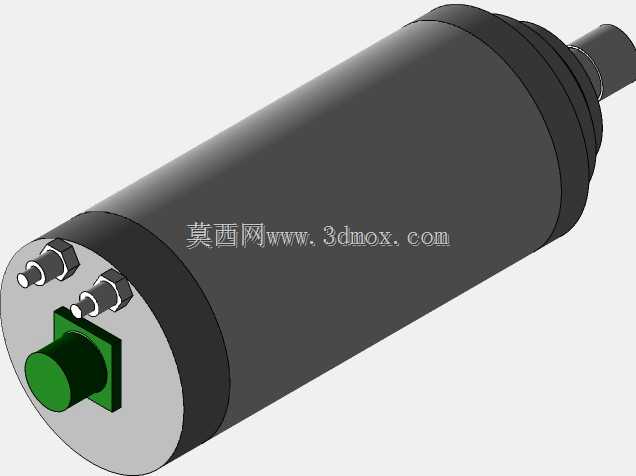

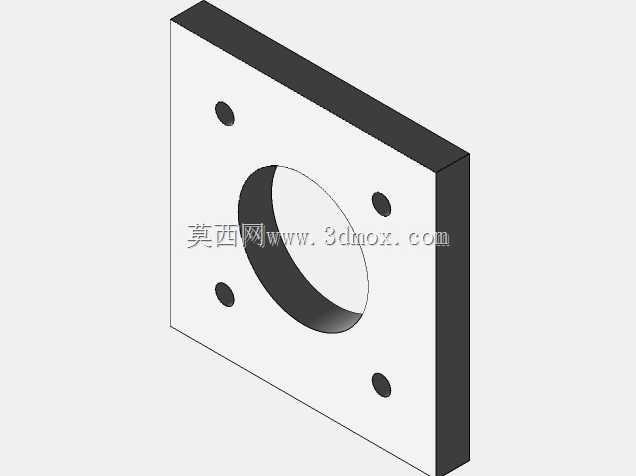

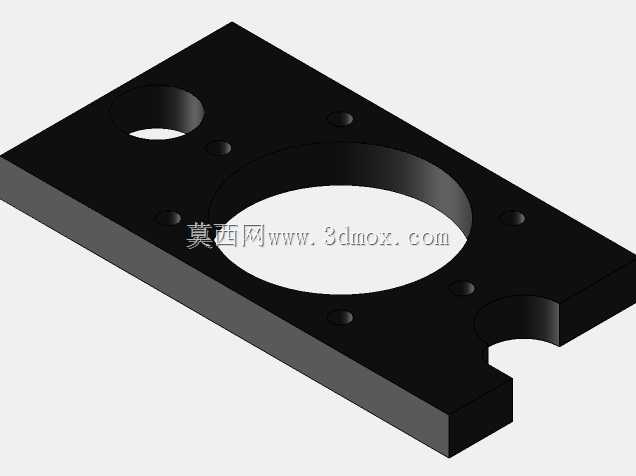

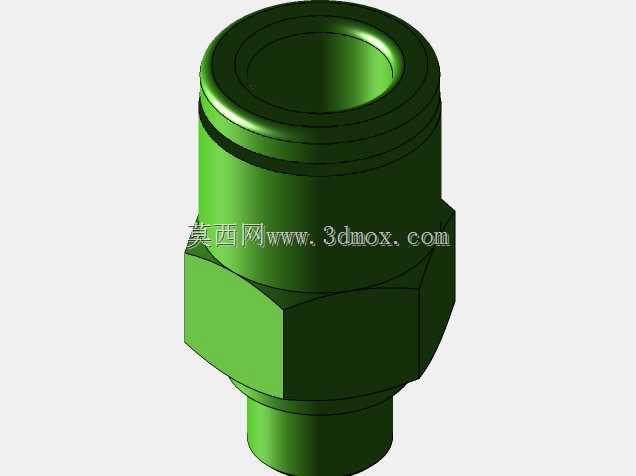

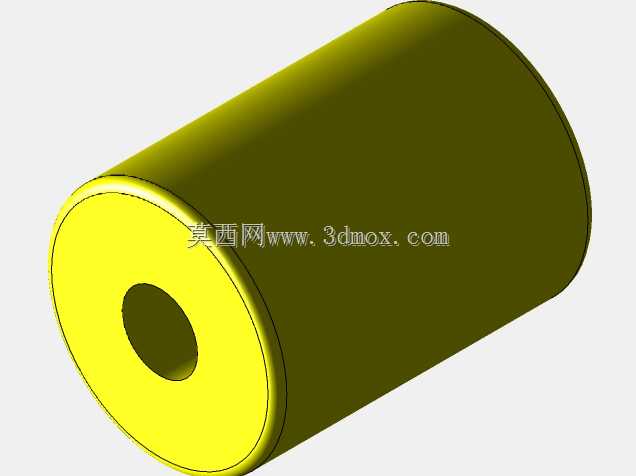

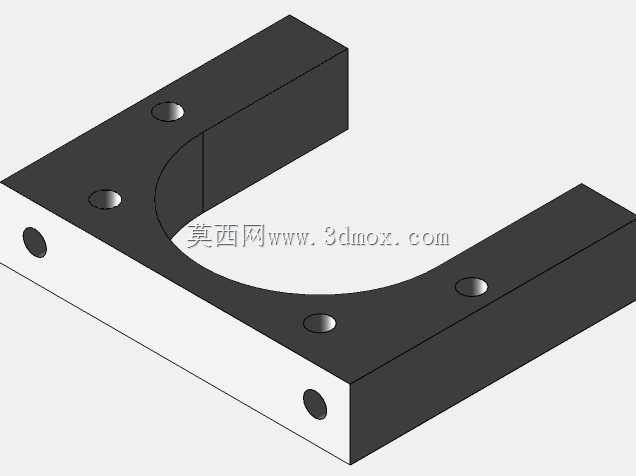

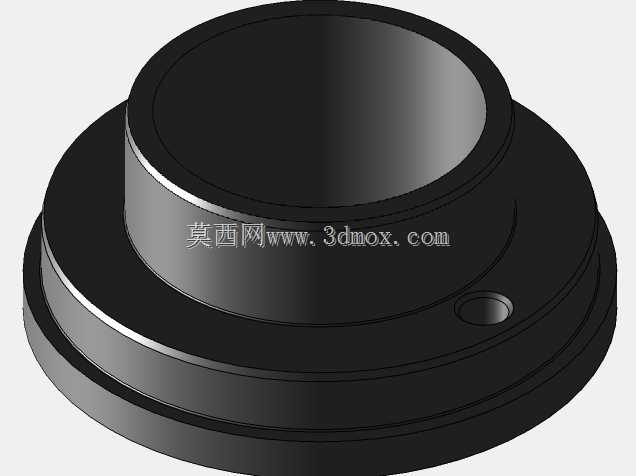

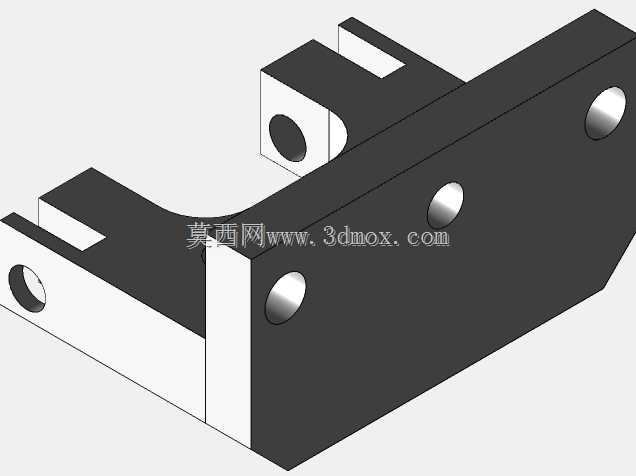

　　装配时可通过型材连接件快速调整各梁的相对位置，后期维护更换部件也无需整体拆解机架。主轴安装位设计为通用夹装结构，可适配不同功率的风冷或水冷加工主轴，用户可根据加工材质的硬度、切削量需求更换对应规格的主轴，无需改动Z轴滑座的安装结构。各轴的拖链布置在运动部件的侧方，将动力线、信号线规整收纳在拖链内，避免运动过程中线缆拉扯、磨损，同时预留了足够的线缆弯曲半径，保证全行程运动中线缆不会出现受力弯折的情况。设备底部的支撑腿设计有可调脚杯安装位，可根据安装地面的平整度调整设备整体水平度，保证台面与各运动轴的基准精度，避免因地面倾斜导致加工时出现尺寸偏差。
