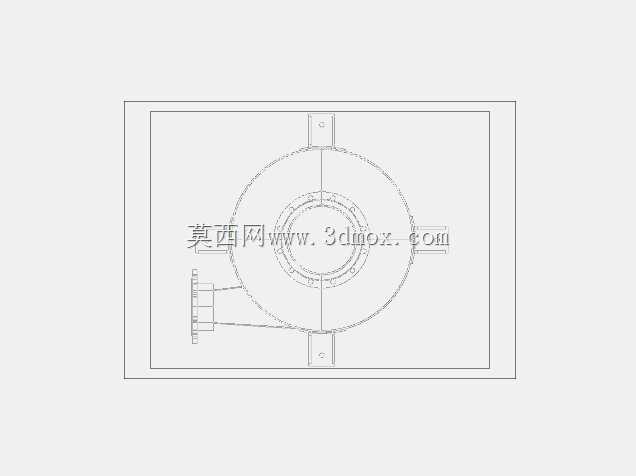

不锈钢材质旋风分离器结构设计

该旋风分离器主要应用于工业生产环节的气固两相分离场景，常见于木工加工车间的木屑收集、粮食加工产线的粉体回收、冶金冶炼工序的烟尘预处理、化工生产过程的物料捕集等工况，可在不依赖额外过滤耗材的前提下，依靠离心作用力完成含尘气流中固体颗粒与洁净气体的分离，既能够回收生产过程中飘散的有价值粉体物料，也可以对排放尾气做前置除尘处理，降低后续除尘环节的运行负荷。设备整体采用不锈钢材质加工成型，具备优秀的抗腐蚀能力与结构强度，可适配带有一定湿度、弱腐蚀性的含尘气流处理需求，长期运行过程中不易出现内壁锈蚀、颗粒挂壁堵塞的问题，日常维护仅需定期清理下部集尘仓即可，运维成本相对低廉。从结构设计逻辑来看，该设备采用经典的切向进气结构布局，含尘气流从设备筒体侧部的进气口沿切线方向进入腔体内部后，会沿筒体内壁形成稳定的向下旋转外涡旋，气流在旋转过程中产生的离心力会将密度远大于气体的固体颗粒甩向筒体内壁，颗粒接触内壁后失去运动动能，在重力作用下沿壁面滑落至下部的集尘段完成收集；当外涡旋旋转至设备下部锥体段末端时，会因腔体结构收缩形成向上折返的内涡旋，经过分离净化后的气流会从设备顶部中心的排气口排出，整套流道设计经过流场仿真优化，有效规避了常规旋风分离器常见的上灰环、下部气流卷吸二次扬尘的问题，分离效率相比同规格普通结构有明显提升。在外形尺寸与安装边界方面，该设备公称通径覆盖200至300规格区间，压力等级适配PN10的常规工业管路系统，整体采用立式同轴布局，上部为圆柱形分离筒体，下部为锥角经过优化的锥形集尘段，侧部进气口与顶部排气口均采用标准法兰连接结构，可直接与同通径的工业通风管路对接安装，安装时仅需预留竖直方向的安装空间，做好设备本体的承重固定即可，无需额外搭建复杂的配套支撑结构，适配大多数中小型产线的除尘系统改造与新建配套需求，设备运行过程无运动部件，运行稳定性强，可在长时间连续生产的工况下保持稳定的分离性能。
