多自由度库卡焊接机械手三维结构设计

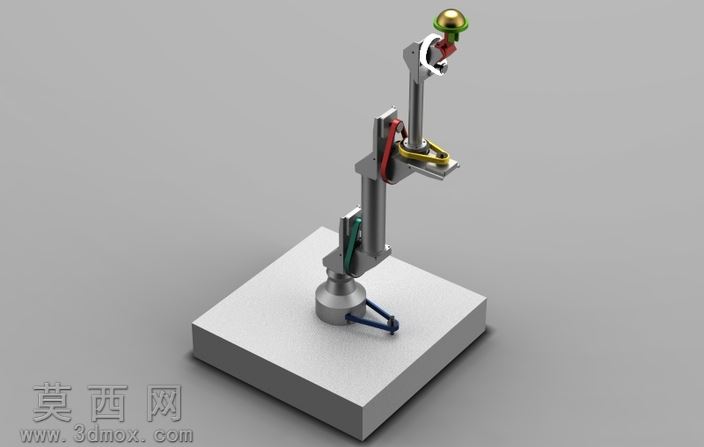

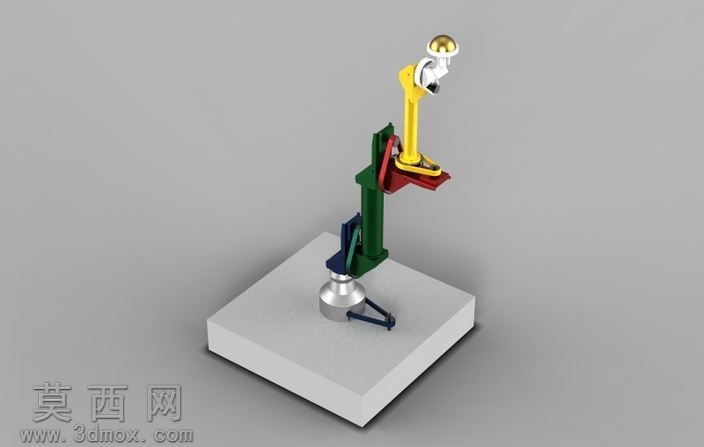

本作品为库卡焊接机械手的三维数字化设计模型，采用主流三维机械设计软件完成全参数化建模，整体结构还原度高，各运动关节的装配关系完全参照真实工业焊接机械手的机械原理搭建。建模过程中严格遵循机械设计的公差配合规范，对底座回转支承、大臂升降铰接副、小臂摆动关节、末端执行器快换接口等核心运动部件，均按照实际工业产品的尺寸比例进行特征绘制，未对结构做过度简化，可清晰呈现机械手各部件的连接逻辑与运动传递路径。渲染阶段采用工业级写实渲染方案，为不同部件匹配对应物理材质：底座采用铸铁哑光金属材质，还原重型支撑部件的厚重质感与表面细微磨砂纹理；各段机械臂臂体采用铝合金阳极氧化材质，呈现银灰色金属的细腻反光与轻微冷色调质感；传动连杆、铰接销轴等受力部件采用镀铬亮面金属材质，突出机加工零件的高精度表面特征；末端焊枪组件分别匹配绝缘陶瓷、铜质导电嘴、防护橡胶等差异化材质，通过粗糙度、反射率、凹凸纹理的参数调节，让不同材质的视觉区分度清晰，整体渲染效果贴近真实工业设备的实物观感。结构设计上，该机械手采用六自由度串联关节构型，底座可实现360度水平回转，大臂可完成垂直平面内的俯仰摆动，小臂可实现相对大臂的屈伸动作，腕部组件具备三个独立旋转自由度，可带动末端焊枪到达工作空间内任意焊接位姿，完全满足复杂工件的多角度焊接作业需求。设计思路围绕焊接作业的高可靠性需求展开，各关节处预留了管线布置空间，可容纳动力线缆、信号控制线、焊枪送丝管与保护气路的走线，避免机械手运动过程中出现管线干涉磨损问题；底座采用大尺寸方形配重结构，降低整机重心，保障大臂伸展作业时的整机稳定性；各铰接位置均设计有对应的限位结构，可限制关节的超程运动，避免设备运行时出现结构碰撞损坏。模型完整还原了库卡焊接机械手高可靠性的结构特点，清晰展现了工业焊接机器人的机械构成逻辑，可用于工业机器人结构教学、焊接工作站布局仿真、自动化产线方案演示等场景，能够直观呈现多关节工业机械手的运动原理与结构优势。
