工业激光打标加工工作站设备结构

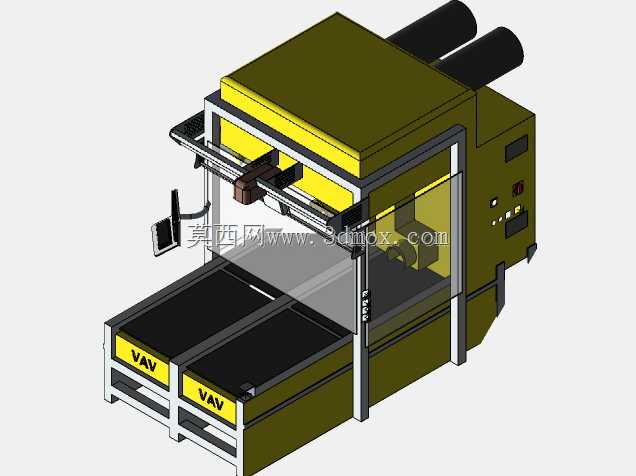

该设备为面向工业产线集成的激光打标作业工作站，主要应用于五金零部件、电子元器件、汽车配件等产品的表面标识加工场景，可适配流水线在线作业模式，也可作为独立工位完成单件或小批量工件的打标工序，能够在金属、部分非金属材质表面完成字符、二维码、图案等永久性标识加工，满足产品追溯、品牌标识、参数标注等生产环节的实际需求。设备整体采用框架式钣金封闭结构设计，上部为激光发生与控制核心舱段，集成了激光发生器、光路调节组件、控制系统模块等核心部件，封闭外罩可有效阻隔激光散射，避免作业过程中激光对操作人员造成眼部或皮肤伤害，同时可减少车间粉尘、切削液雾等杂质侵入核心光路组件，延长核心部件的维护周期与使用寿命。设备前部设置双工位输送台结构，采用皮带式输送载体，可对接上下游产线的输送链路，工件随输送线进入打标作业腔室后，可通过定位组件完成工件位置校准，确保打标位置精度满足工艺要求，双工位布局可交替完成上下料与加工作业，有效压缩单工件作业的辅助等待时间，提升整体加工节拍效率。设备侧面预留了电气接口、气源接口与维护检修门，日常运维时可通过侧门快速完成光路校准、滤芯更换、线路检查等操作，无需拆解整体外罩结构。从安装边界来看，设备整体占地尺寸适配常规车间工位布局，底部设置可调支撑脚，可根据地面平整度调整设备水平度，确保输送台运行平稳无偏移，设备后部预留了散热通风通道与走线空间，安装时需预留不小于三百毫米的后部维护空间，侧方预留不小于五百毫米的操作与检修空间，上部无突出吊装结构，可通过底部叉车孔完成车间内的移位与定位。设计过程中充分考虑了工业现场的使用需求，整体结构采用模块化拆分思路，核心舱段、输送工位、电控模块均可独立拆分运输，现场安装时仅需完成模块对接与管线连接即可投入使用，外罩采用加厚冷轧钢板折弯焊接成型，表面做喷塑防锈处理，可适应车间内多油污、多粉尘的复杂作业环境，操作面板设置于设备侧方易操作位置，可快速完成加工参数调整、作业模式切换、故障复位等操作，降低操作人员的学习成本。
