立式MIG自动焊接专用工装设备结构

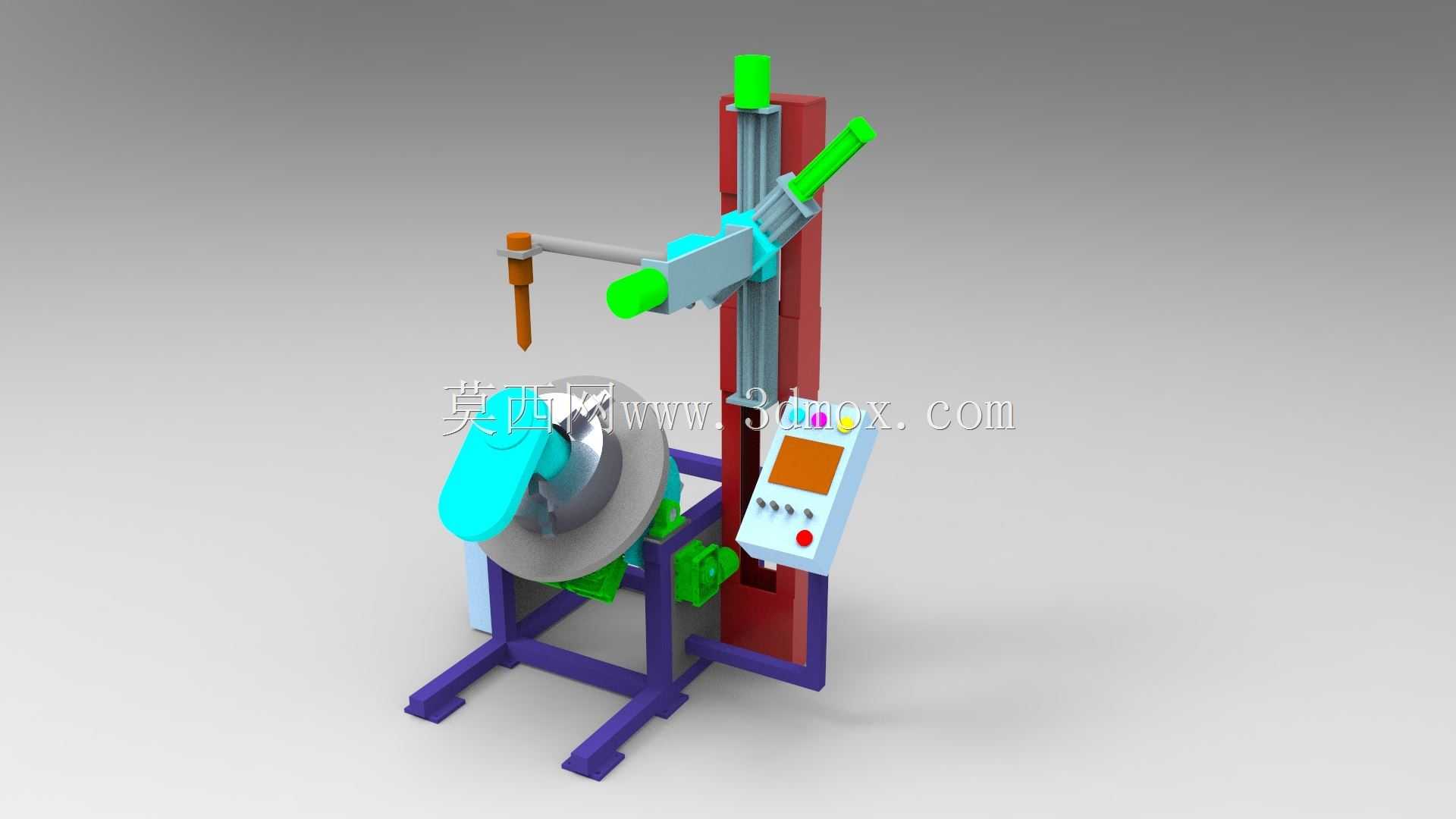

这款立式MIG焊接专用设备，主要面向中小尺寸回转类金属零部件的环缝、直缝自动化焊接作业场景，常见应用于五金管件加工、小型压力容器制造、汽车零部件焊接、五金结构件批量生产等车间场景，可替代传统人工持焊枪的作业模式，有效降低焊接过程中弧光、烟尘对操作人员的职业伤害，同时大幅提升焊接成型质量的一致性，减少人工焊接常见的焊穿、咬边、焊缝余高不均等缺陷。设备整体采用立式落地机架结构，底部为方管焊接成型的支撑底架，底架支脚预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，整体安装占地边界约为1200mm*1000mm，设备总高度约1800mm，不需要额外搭建高空安装平台，对车间层高要求低，适配多数中小型加工车间的场地条件。设备核心功能分为工件装夹变位与焊枪位置调节两大模块：工件装夹端配备带减速驱动的回转变位机构，可带动装夹的工件按照预设转速匀速回转，匹配MIG焊接的走丝速度实现连续环缝焊接，变位机构的装夹端可适配不同直径的盘类、筒类工件，通过快速夹钳实现工件的快速装夹定位，减少上下料的辅助时间。焊枪调节部分采用立式立柱导轨结构，焊枪安装在多自由度调节臂上，可实现竖直方向的升降调节、水平方向的伸缩调节，以及焊枪角度的俯仰、偏转调节，能够根据工件的焊缝位置灵活调整焊枪的施焊角度与距离，保证焊枪始终处于最优的焊接作业姿态，调节臂上设置了锁紧机构，调整到位后可快速固定位置，避免焊接过程中出现位置偏移。设备侧边集成了焊接参数控制盒，可直接在设备端调整焊接回转速度、焊枪启停等作业参数，操作面板布局简洁，一线操作人员经过简单培训即可快速上手作业。整套设备的结构设计充分考虑了焊接作业的维护需求，导轨、驱动等易维护部件均采用外露式安装结构，日常清理焊渣、润滑保养不需要拆解大量结构件，可有效降低设备的日常维护成本，适配批量焊接生产的连续作业需求。
