M10规格外螺纹星形塑料调节手柄

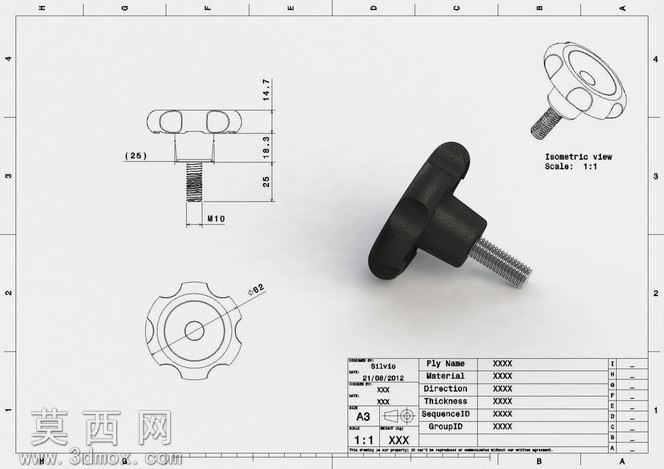

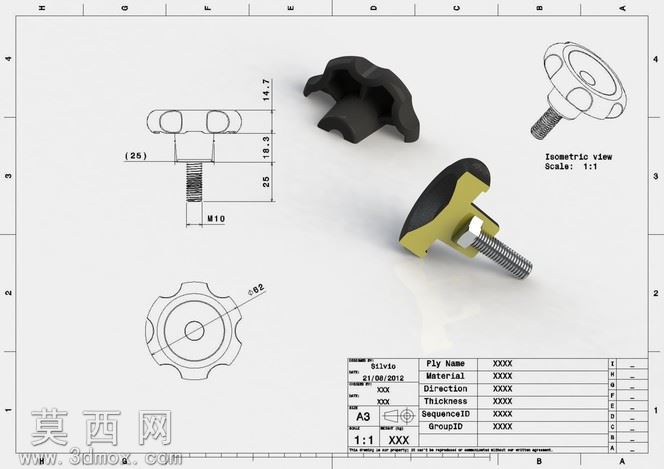

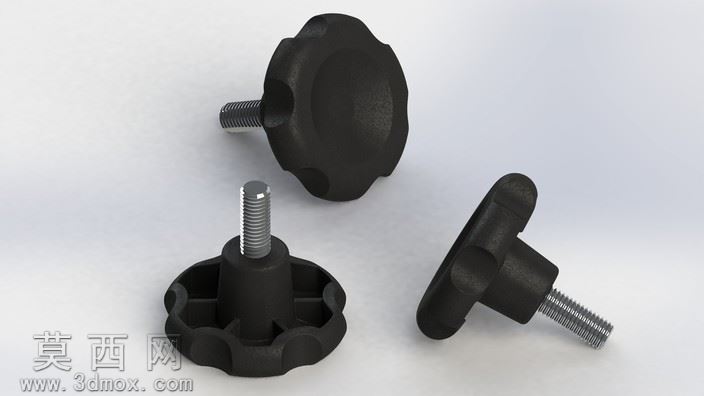

本模型为M10规格外螺纹星形塑料调节手柄，建模阶段以实际工业使用的手拧紧固件尺寸为基准，先通过草图绘制手柄头部的星形外轮廓，采用六瓣圆弧过渡的花型结构，每瓣凸起的握持位做了符合人体工学的圆弧倒角处理，避免握持施力时硌手，同时增大手部与手柄的接触摩擦力，无需额外工具即可徒手完成拧紧或松脱操作。建模过程中对金属螺杆与塑料手柄头部的连接部位做了精准的嵌合结构设计，螺杆嵌入塑料基体的部分做了滚花防滑结构建模，还原实际生产中嵌件注塑的装配逻辑，避免螺杆与塑料手柄之间发生相对转动，保证施力时扭矩可以稳定传递。金属螺杆部分严格按照M10公制外螺纹标准建模，牙型角、螺距参数完全符合通用螺纹规范，可与对应规格的内螺纹孔直接适配。材质渲染阶段，手柄头部采用哑光黑色尼龙塑料材质，调整材质参数还原工程塑料略带磨砂的表面质感，添加细微的颗粒纹理模拟注塑成型后的真实表面效果，避免塑料材质呈现过于廉价的亮面反光；金属螺杆部分采用304不锈钢材质，调整金属粗糙度参数，还原不锈钢紧固件略带哑光的金属光泽，在螺纹牙尖位置添加极细微的高光效果，凸显螺纹的精密加工质感。结构设计上兼顾了徒手操作的便利性与结构强度，手柄头部的内部做了放射状加强筋建模，从螺杆嵌合位置向六个握持瓣延伸，在不增加整体壁厚的前提下提升手柄头部的抗扭强度，避免大力拧紧时手柄头部发生开裂变形。三款不同视角的模型展示分别呈现了手柄顶部的平整外观、底部加强筋结构以及侧方握持形态，完整展现该款手柄的全部结构细节，可直接用于设备操作部位的装配模拟、工装夹具的紧固件选型展示以及手动调节机构的结构设计参考，模型的尺寸比例完全贴合实际量产产品，可直接导出用于工程装配校验。
