管架式越野卡丁车车架底盘三维设计

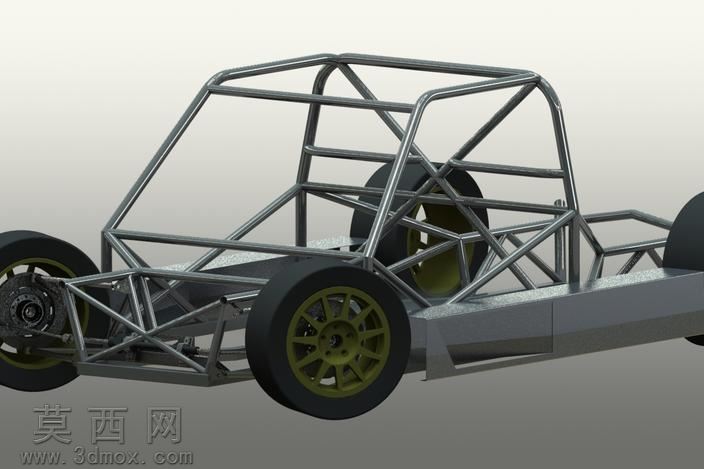

本作品为管架结构轻型越野卡丁车的完整底盘车架三维设计，建模过程中以空间钢管桁架结构为核心载体，严格遵循越野卡丁车的受力需求与装配逻辑完成全参数化搭建。建模阶段首先确定整车的轴距、轮距、离地间隙核心硬点，以此为基准绘制防滚笼、主纵梁、横向支撑、悬架安装位的空间线框，再基于线框生成对应规格的钢管实体，所有管材衔接处均做了贴合式的切口匹配处理，还原真实焊接装配的贴合状态，避免出现结构干涉或虚接的问题。材质渲染层面，车架主体赋予磨砂金属钢材材质，还原冷拔钢管的哑光金属质感与细微表面纹理，轮圈采用军绿色哑光烤漆材质，轮胎赋予带颗粒纹理的橡胶材质，刹车盘、轮毂固定螺栓等部件分别赋予铸铁、镀锌金属的对应材质，通过光影渲染突出钢管结构的空间层次感与金属部件的质感差异，清晰展现各结构的空间位置关系。结构设计上，整车采用外露式管架布局，前部设置双叉臂悬架的安装支点，预留了转向机的固定位与转向拉杆的运动空间，中部为驾驶舱区域，防滚架采用环绕式多斜撑结构，在满足轻量化要求的同时提升侧向、正向碰撞的结构强度，后部预留了动力总成的安装空间，侧部设置了车身覆盖件的安装固定点，前后轮组的安装位均匹配了对应轮毂、刹车总成的装配接口，所有安装孔位、连接支点均做了结构加强处理，对应位置的钢管做了局部加厚或补焊加强片的结构设计。设计思路围绕轻量化越野卡丁车的改装与制作需求展开，在保证结构强度满足非铺装路面行驶受力的前提下，尽可能简化多余的管材布局，降低整车自重，同时所有结构均预留了足够的改装扩展空间，可适配不同规格的动力总成、悬架组件与覆盖件，前叉骨安装位、转向架结构均做了可调整的参数化设计，可根据实际使用需求调整前轮定位参数，满足不同场景的行驶需求，整体结构完整，各部件装配关系清晰，可直接用于样机制作的结构参考或改装设计的基础框架。
