工业平皮带式物料输送机架结构设计

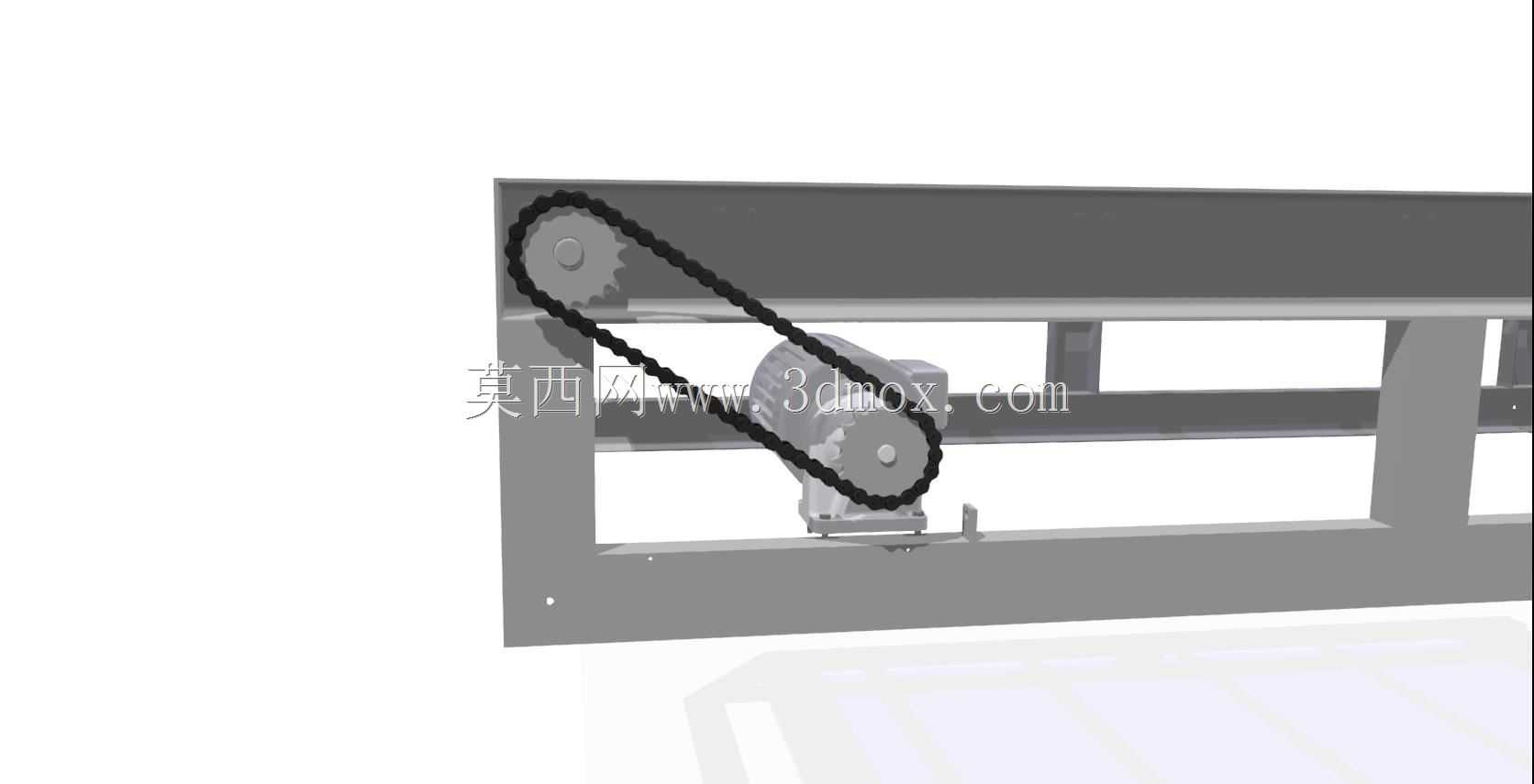

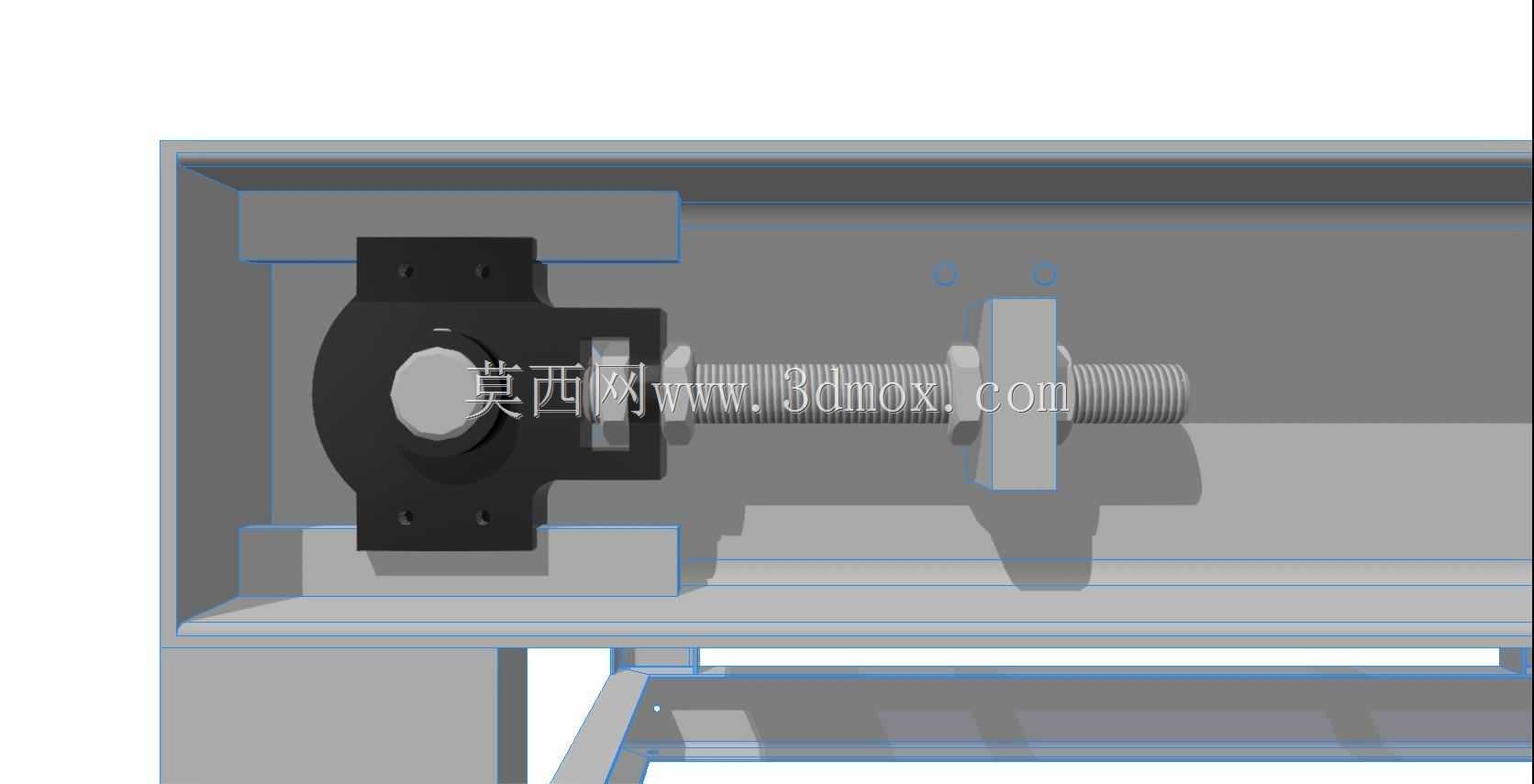

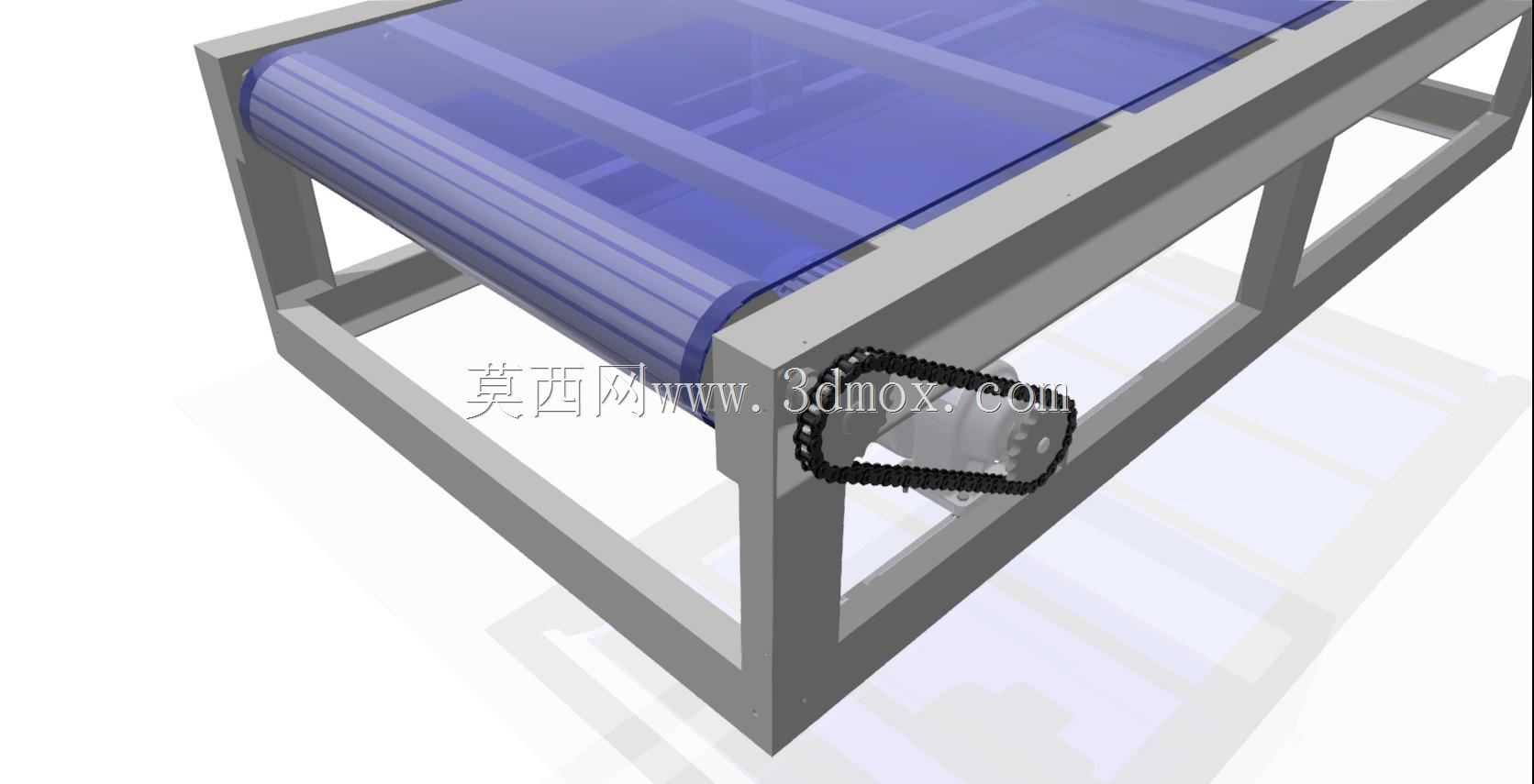

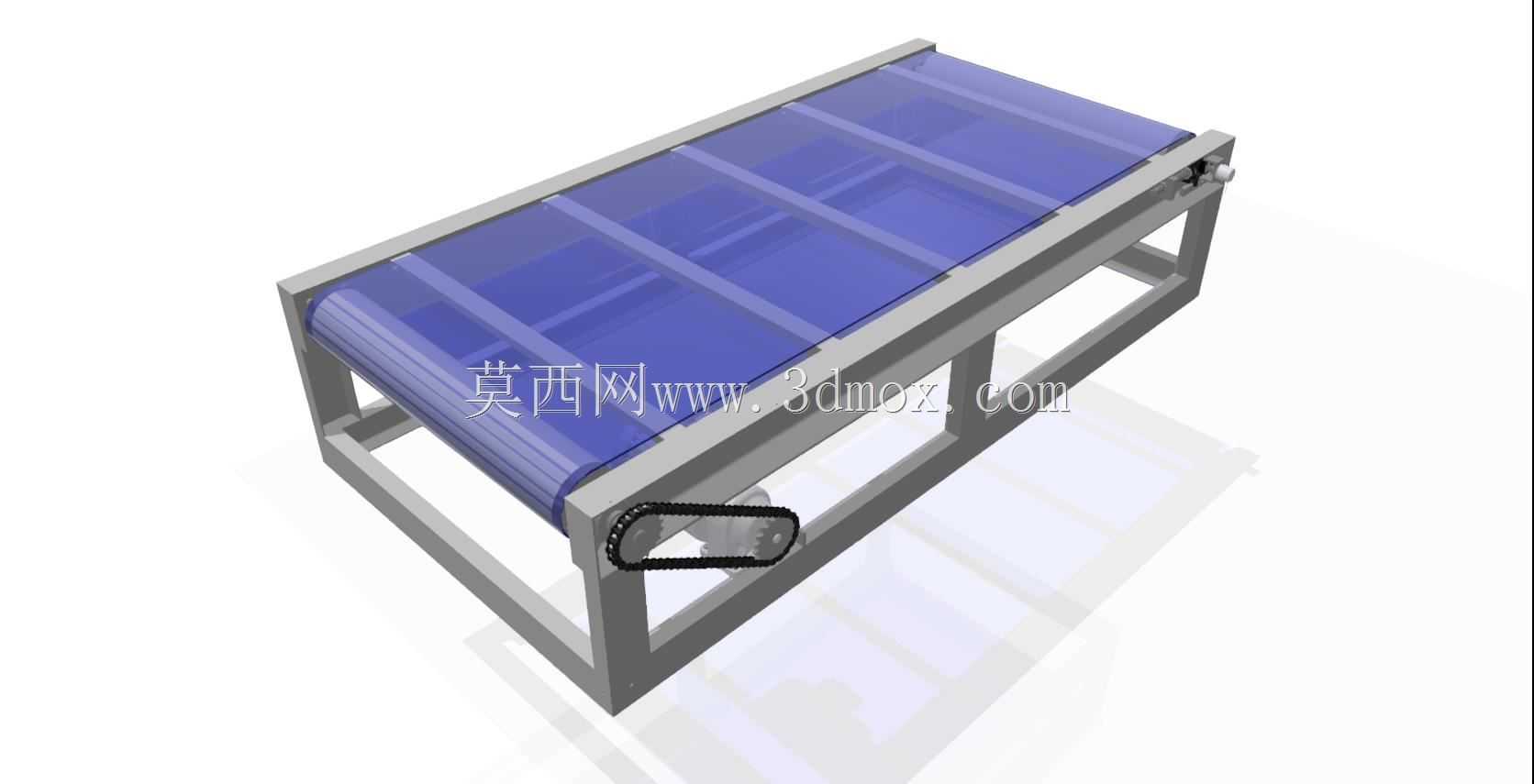

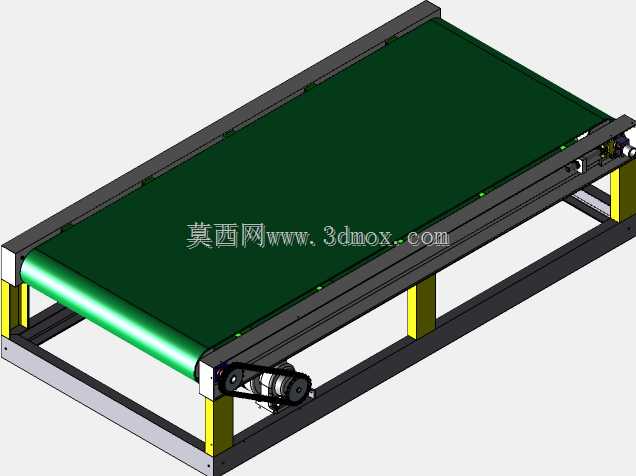

该平皮带输送设备广泛应用于轻工生产、电子组装、食品包装、仓储分拣等行业的生产流水线场景，可衔接不同工序的加工工位，实现散料、盒装件、小型工装托盘的水平方向连续转运，替代人工重复搬运作业，有效降低产线物流的人力消耗，提升工序间物料流转的连贯性与节拍稳定性。设备主体采用矩形钢管焊接成型的框架结构，框架底部预留水平调节脚座安装位，可适配地面不平整的车间安装环境，整体机架采用对称式受力设计，纵向布置的横梁承担皮带运行的竖向载荷，横向支撑肋板分散皮带面的局部受压应力，避免长期重载运行出现框架变形问题。传动端采用链轮链条配合减速电机的驱动方案，驱动辊筒与从动辊筒分别布置在机架两端，辊筒表面做滚花防滑处理，增大与皮带内侧的接触摩擦力，防止皮带重载启动时出现打滑丢转的情况；张紧机构集成在从动辊筒的安装座位置，通过两侧的调节螺栓可同步调整辊筒的轴向平行度，既能够调整皮带张紧度适配不同载荷的输送需求，也可纠正皮带长期运行出现的跑偏问题，降低日常维护的调整难度。皮带面下方均匀布置多组无动力托辊，托辊采用密封轴承支撑转动，托辊间距根据常规输送物料的单重设计，可避免物料放置后皮带出现下凹变形，保证输送面的水平度，满足对放置平稳度有要求的精密工件输送需求。设备侧边预留光电传感器、挡停机构的安装螺孔，可直接对接自动化产线的控制系统，实现物料到位检测、定点挡停的功能拓展；机架侧面预留电机安装位与传动护罩安装点，可根据现场布线需求调整电机出线方向，传动部位加装防护外罩后可满足车间安全生产的防护要求，避免衣物、工具卷入传动结构引发安全隐患。整体结构采用模块化设计思路，机架各焊接部位做去应力处理后喷涂防锈涂层，可适配多粉尘、轻微潮湿的车间作业环境，设备的安装边界可根据产线布局需求调整机架长度，两端的进出料端可衔接爬坡段、转弯段输送设备，组成完整的厂内物流输送网络，适配不同行业的产线定制化搭建需求。
