带磁铁翻罐功能的皮带式输送装置

这款带磁铁翻罐功能的皮带式输送装置，主要应用于食品饮料、日化灌装、医药包装等行业的罐体类产品生产流水线中，可衔接在罐体清洗、灌装、旋盖、贴标、装箱等不同工序之间，解决生产线上罐体姿态调整的核心需求，无需额外安排人工进行罐体翻面操作，大幅提升连续化生产的流转效率，避免人工接触罐体带来的污染风险，适配马口铁罐、铝罐、部分带磁吸性复合材质罐体的输送翻转作业。

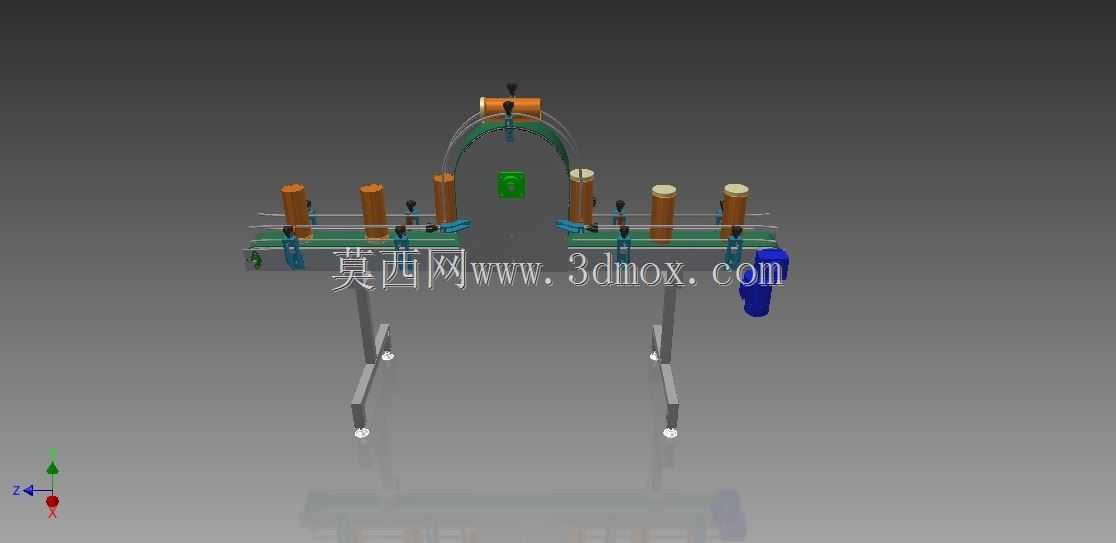

设备的核心用途是在连续输送罐体的过程中，依靠磁吸结构完成罐体180度的姿态翻转，可满足比如罐体底部喷码后翻面进行灌装、罐体清洗后倒置沥干翻面进入下一工序、罐体检测后翻转归位等实际生产场景的需求，相比传统的拨轮式翻罐结构，磁吸式的设计对罐体表面的磨损更小，不会出现硬质拨轮刮花罐体印刷层、挤压变形薄壁罐体的问题，对不同直径规格的圆柱罐体适配性更强。

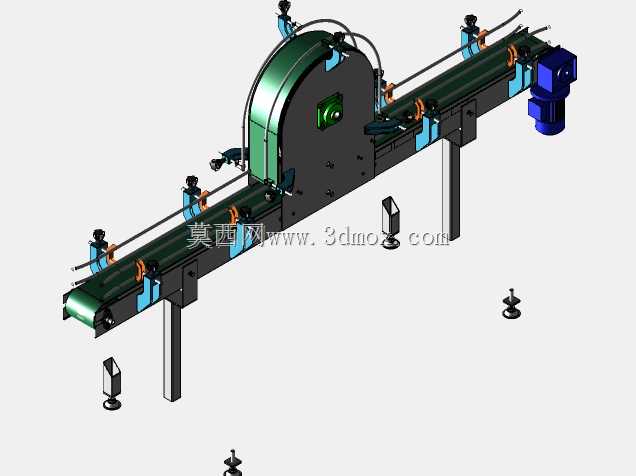

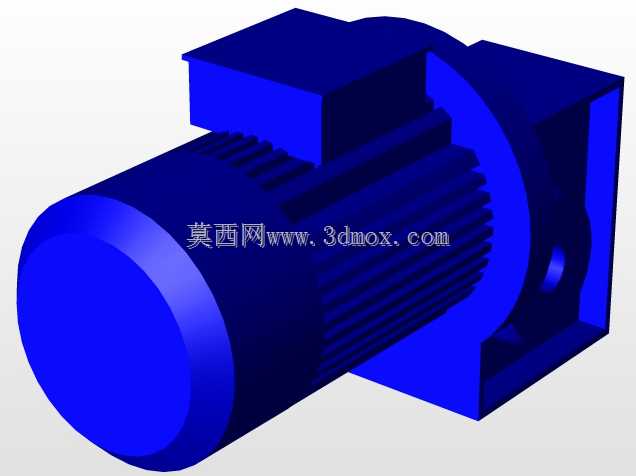

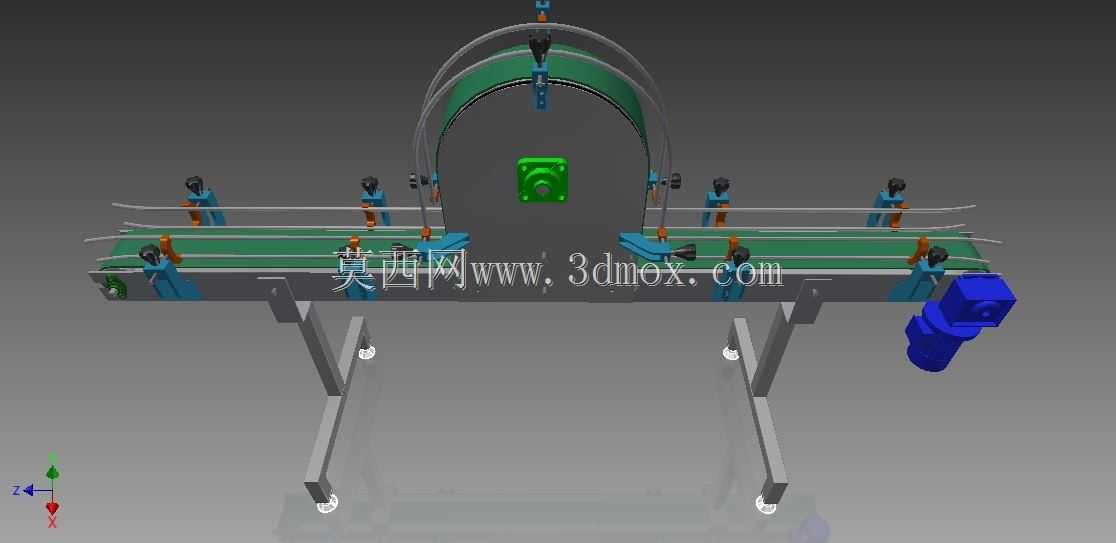

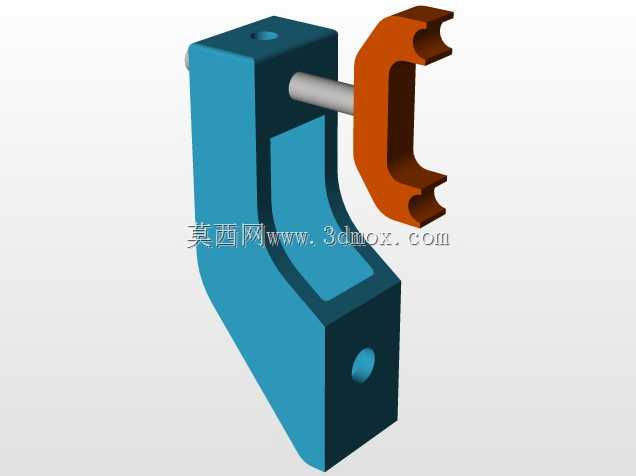

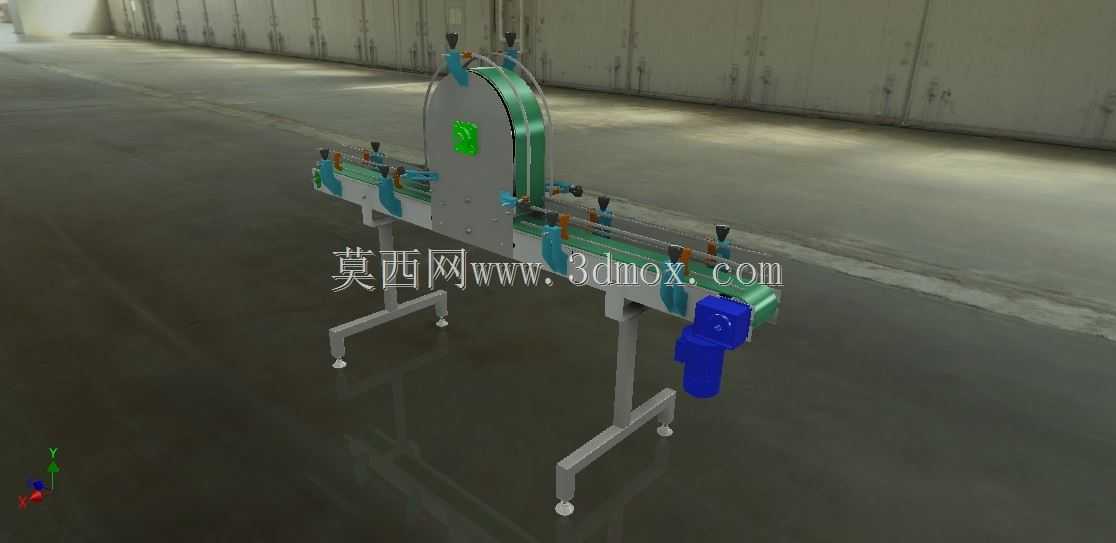

在功能特性上，设备采用双段平行皮带输送结构作为主体承载，两段皮带之间预留翻转过渡区域，上方架设弧形磁吸导向轨道，当罐体随第一段皮带输送至翻转区域时，磁吸组件会牢牢吸附住罐体侧壁，顺着弧形导向轨道完成半周回转，平稳落至第二段输送皮带上，整个翻转过程无卡顿、无罐体掉落，输送速度可匹配前后端生产线的节拍进行调整，支撑腿采用可调节脚杯结构，能够根据现场生产线的高度差调整整机安装高度，适配不同高度的前后端对接设备。

设计思路上，整体结构优先考虑生产运行的稳定性与易维护性，皮带输送段采用标准的型材机架搭建，传动结构布局简洁，磁吸组件的磁力大小可根据罐体的重量、材质进行适配调整，避免磁力过大导致罐体脱磁困难、磁力过小导致翻转过程中罐体脱落的问题，弧形导向轨道的曲率经过反复校核，保证罐体翻转过程中的运动轨迹平滑，不会出现罐体磕碰、卡滞的情况。

安装边界方面，设备整体为长条形布局，宽度方向预留足够的操作维护空间，支撑腿的安装孔位可适配常规车间的地面固定需求，整机的进料端与出料端高度可在一定范围内调节，能够直接对接多数常规的皮带输送线、灌装设备、检测设备，不需要对原有生产线进行大规模改造，接入成本较低，同时设备的传动部件均设置在机架内侧，外部无突出的尖锐结构，符合生产车间的安全操作要求，日常维护仅需定期检查皮带张紧度、磁吸组件表面清洁度即可，运维难度较低。
