立式潜水排污离心泵结构设计

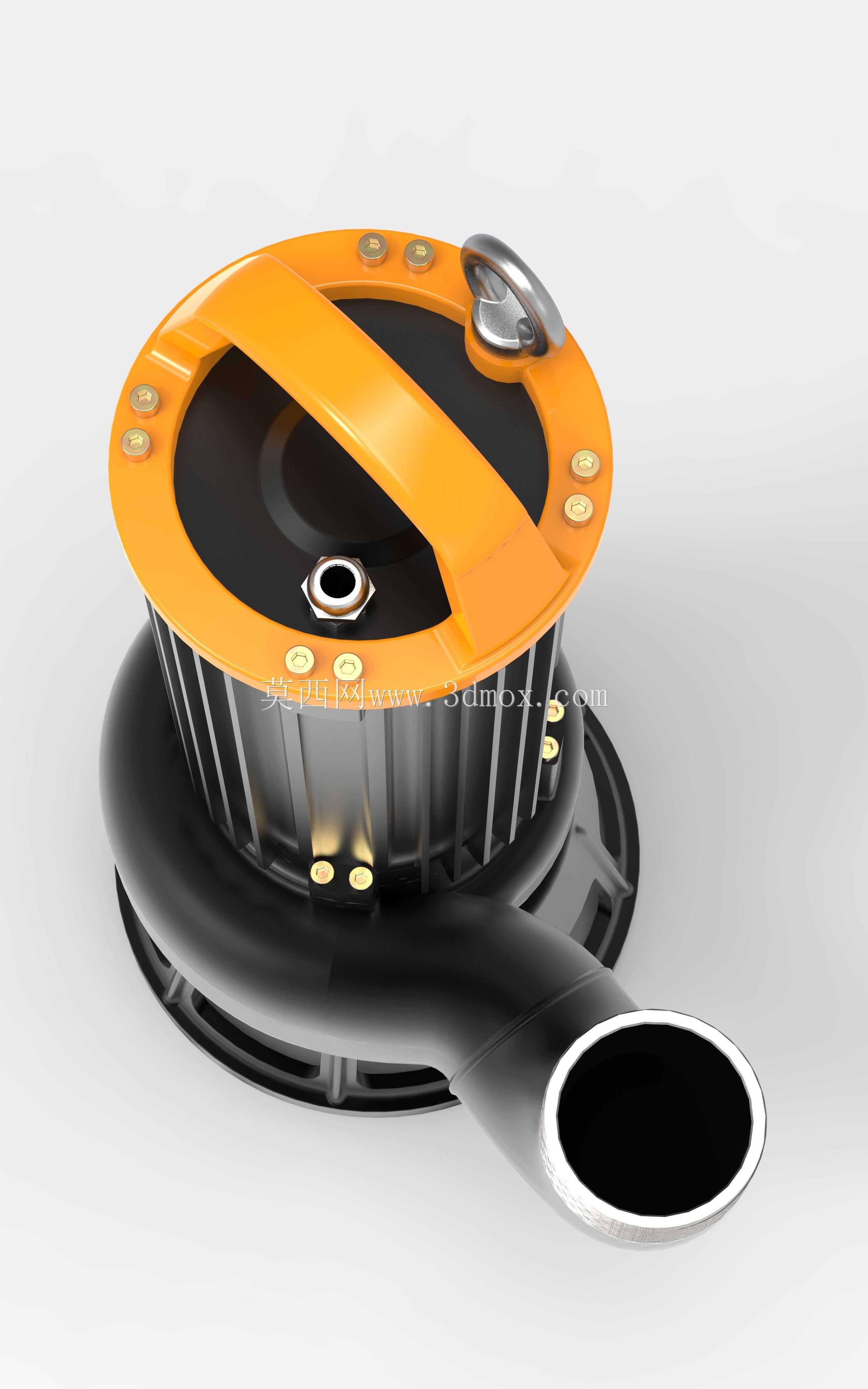

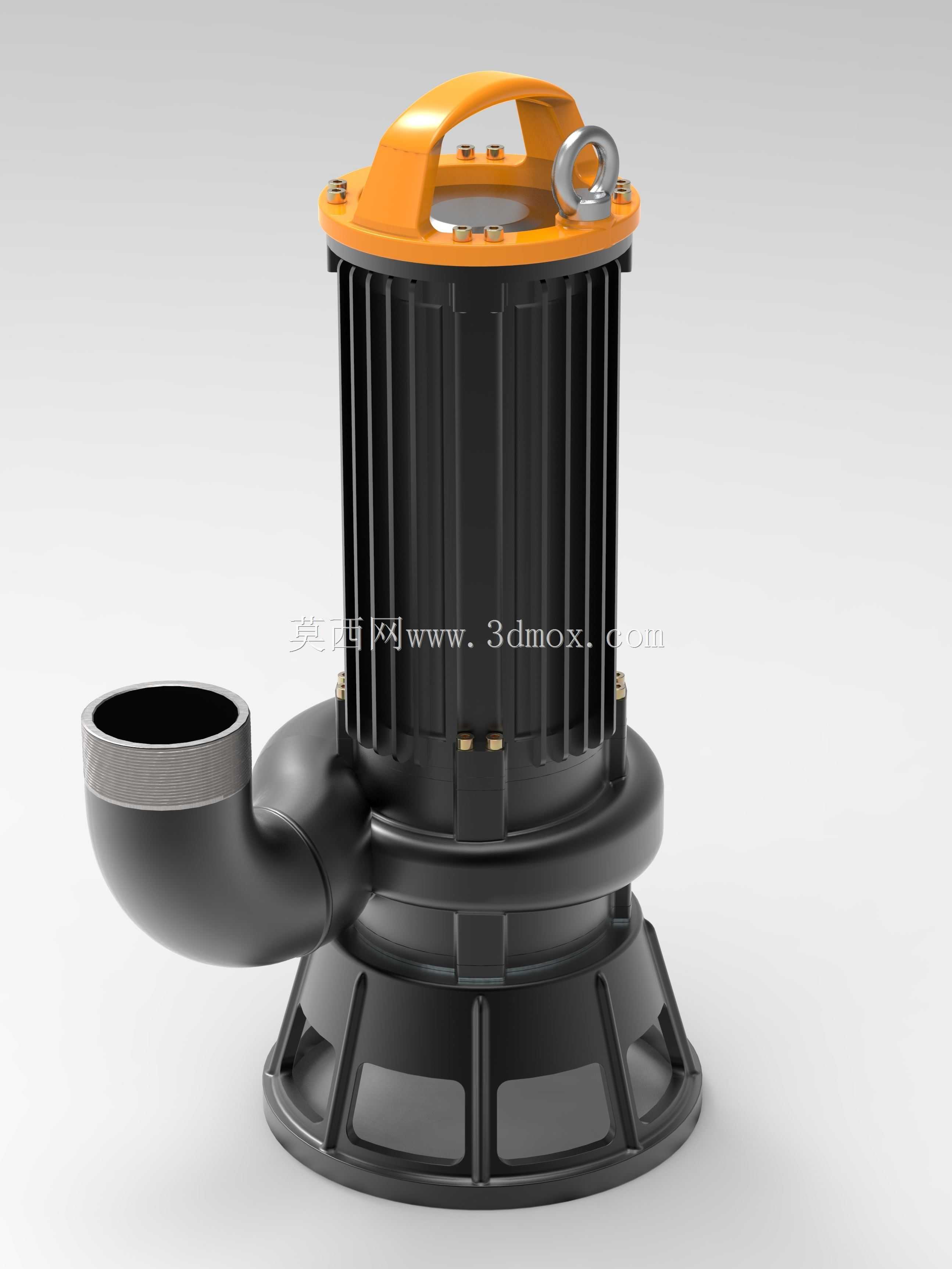

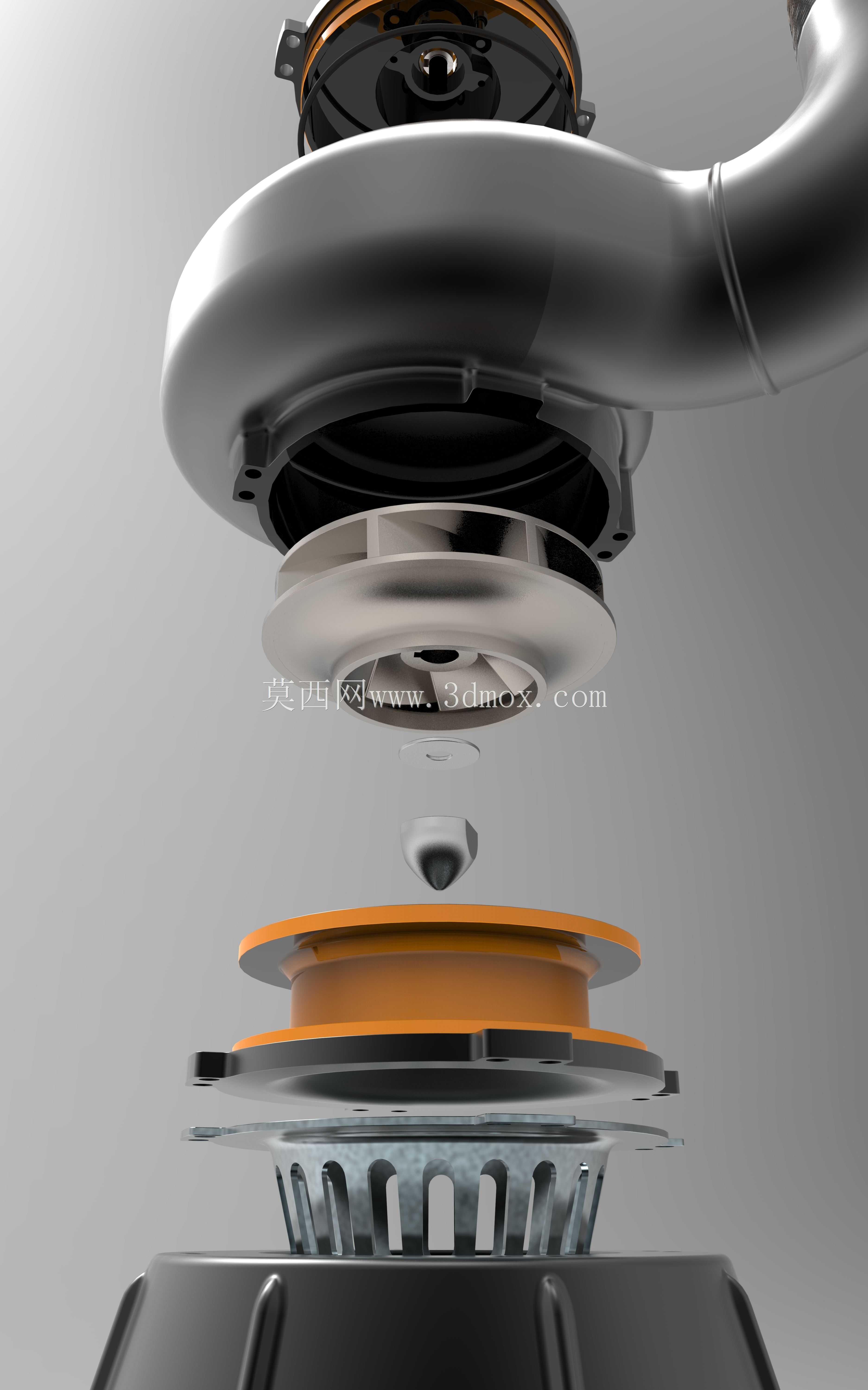

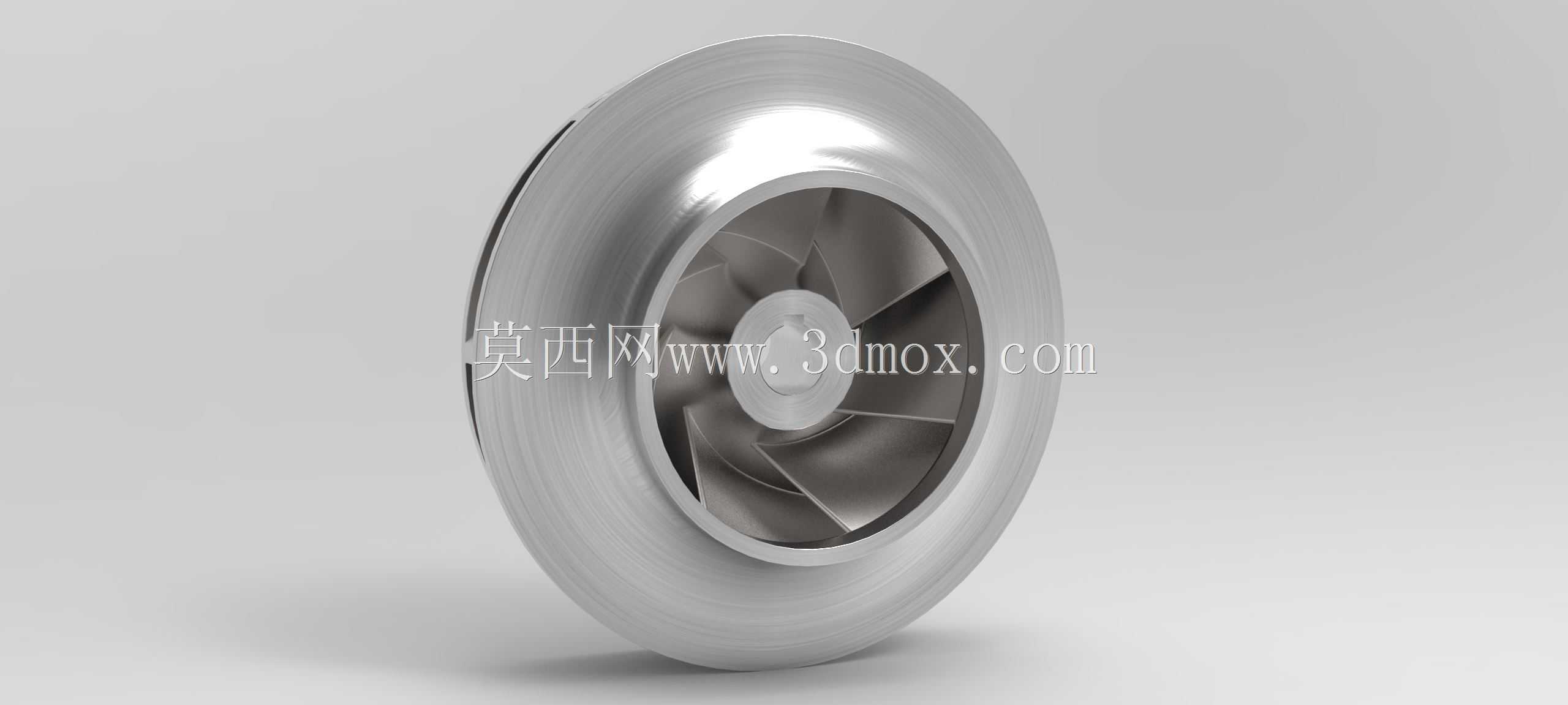

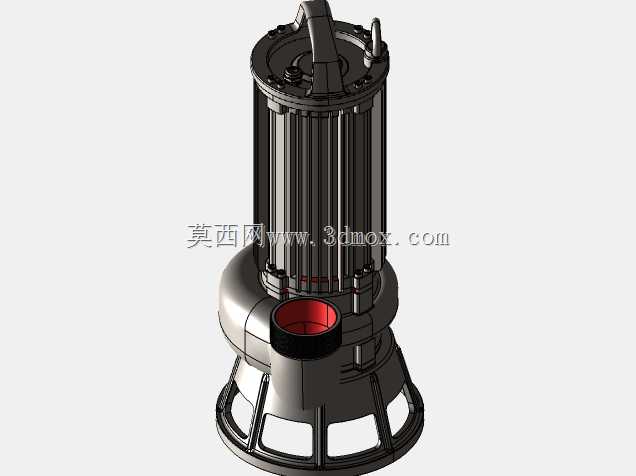

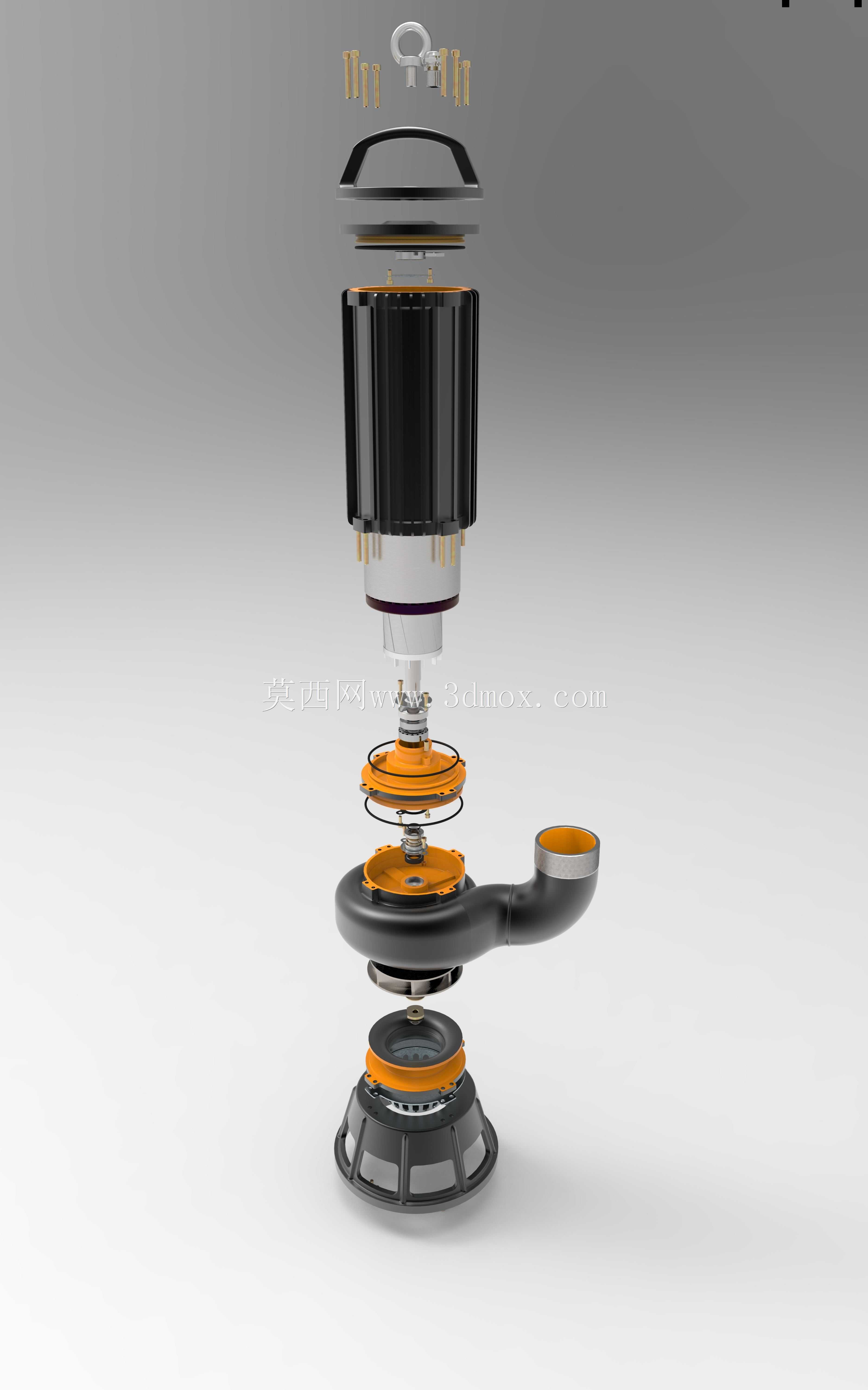

这款立式潜水离心泵主要应用于市政管网排污、建筑基坑排水、工矿企业废水输送、农田汛期排涝以及养殖池水体循环等场景，可潜入液下作业，无需搭建地面泵房，大幅缩减工程前期的基建投入与安装周期，适配含有细小固体颗粒、短纤维杂质的水体输送工况，能有效避免常规地面泵吸程不足、引水困难的使用痛点。设备核心功能是通过叶轮高速旋转形成的离心力，将进入泵腔的水体加压后沿侧置出水口输送至目标管网或排放区域，电机与泵体采用同轴一体化直联结构，传动损耗极低，运行稳定性更强。顶部设置的集成式提手与吊环结构，兼顾人工短距离搬运与起重设备吊装的双重需求，提手采用符合人体工学的弧形设计，搬运时握持受力均匀，吊环可适配标准卸扣连接，满足深井、大深度基坑的下放安装需求。电机外壳采用竖向散热筋结构设计，在潜入液下工作时可通过周围水体快速带走电机运行产生的热量，相比光面外壳散热效率提升明显，能有效避免电机长时间高负载运行出现过热烧毁的问题，延长设备连续工作时长。侧置的弯管出水口采用标准法兰连接接口，可快速对接不同管径的排水软管或硬管，接口处设置密封止口，安装时无需额外调整对位，连接后密封性能可靠，可承受额定扬程下的水压不渗漏。底部的进水底座采用镂空格栅式支撑结构，既可以作为整机的支撑脚保证放置平稳，又能通过格栅间隙拦截大体积的石块、杂物进入泵腔，防止叶轮被卡滞损坏，格栅的间隙尺寸经过反复校核，既保证过流面积充足不影响进水效率，又能有效阻隔超过叶轮通过粒径的杂物。整机外形采用立式圆柱结构，最大外径尺寸适配常规井径的安装要求，安装时仅需将设备沿导轨缓慢下放至液下预定位置，对接出水管道即可完成作业准备，无需复杂的同轴度调整，安装边界适配绝大多数常规潜水排污场景的预留空间，侧置出水口的朝向可根据现场管道排布调整，适配不同方向的管路连接需求，降低现场安装的改造成本。
