AW20-01BE模块化气源滤波调压装置

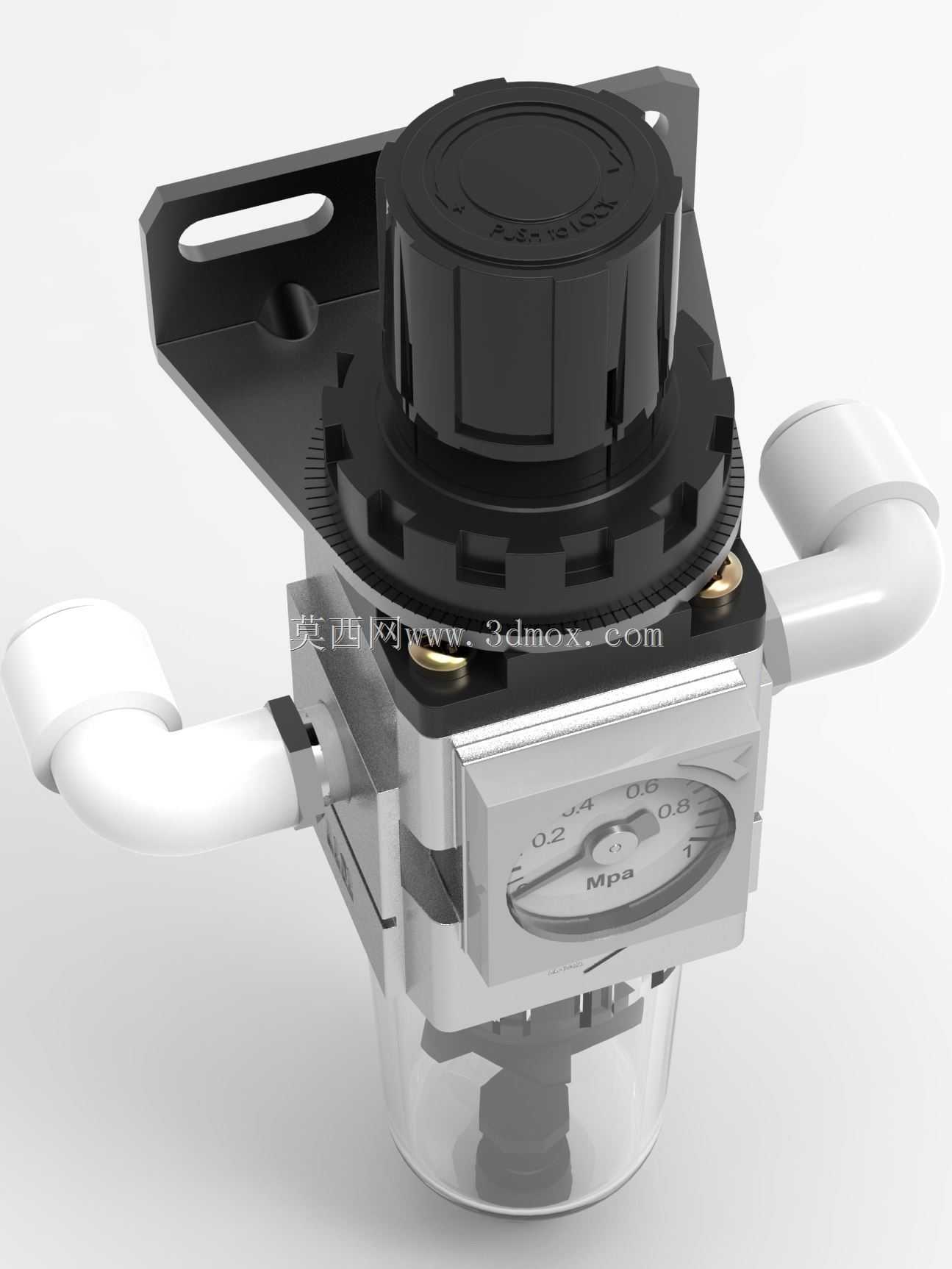

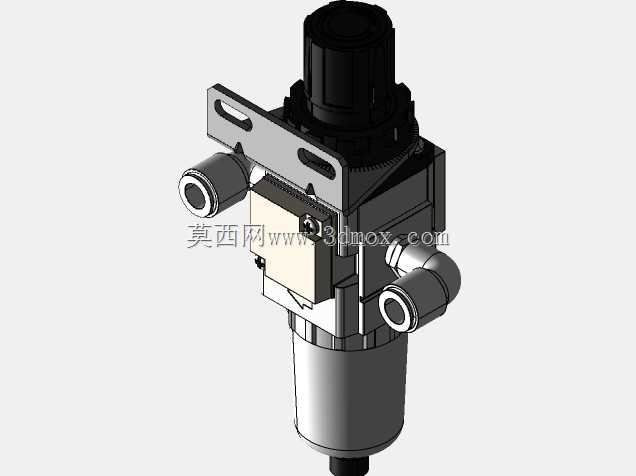

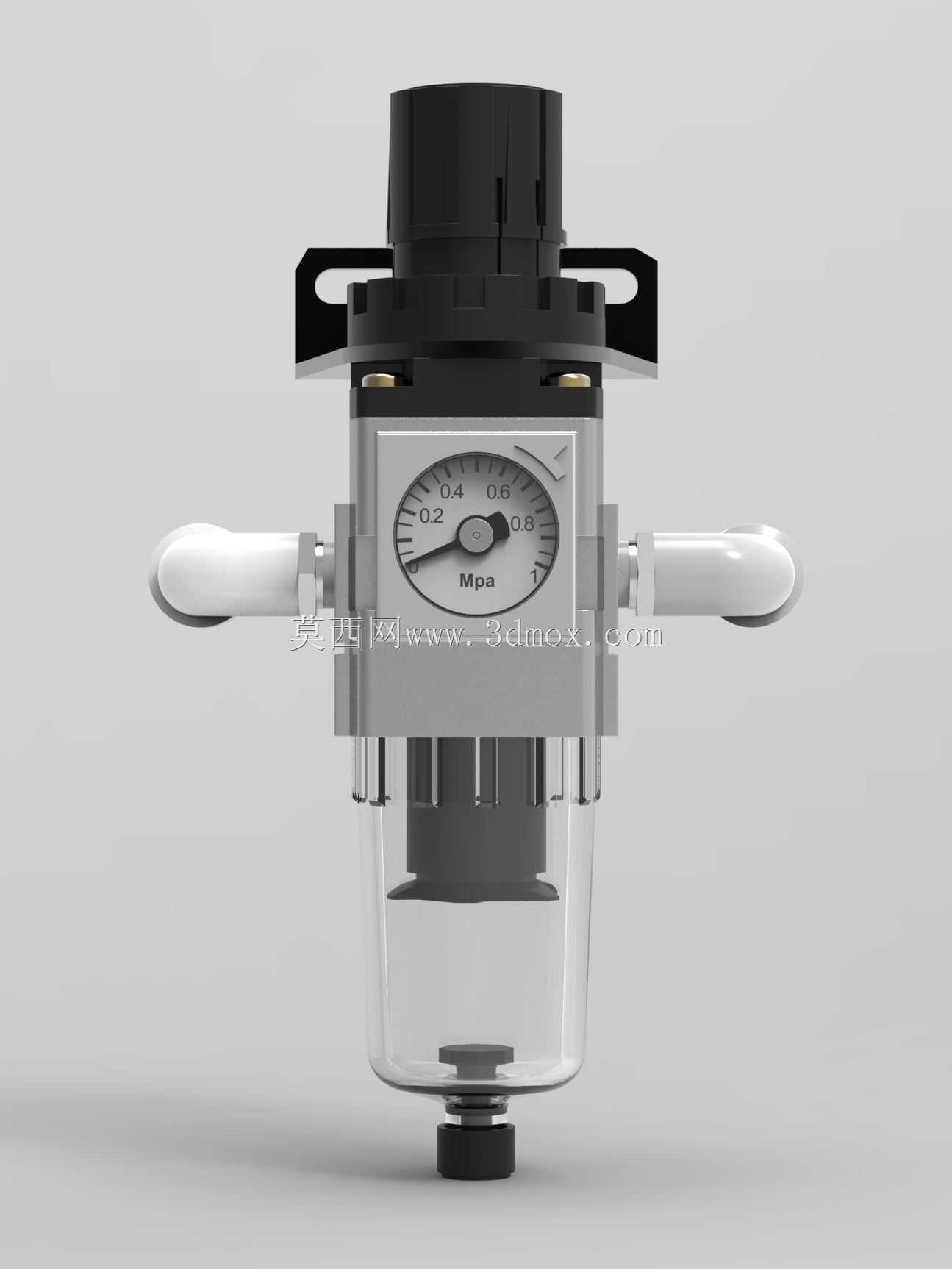

这款模块化滤波调压装置是气动控制系统里的核心气源处理单元，主要面向轻工自动化生产线、小型气动设备集群、实验室气路终端、小型加工设备的气源接入场景，承担压缩空气净化与压力稳定输出的核心作用，是气动执行元件、气动控制阀件可靠运行的前置保障部件。在实际工业现场，从空压站输出的压缩空气往往携带冷凝水、金属锈屑、密封胶残渣、粉尘颗粒等杂质，同时管网压力会随用气端负载波动出现明显起伏，这类杂质会磨损气动元件的密封面、堵塞节流孔道，压力波动则会导致气缸动作失准、气动夹具夹持力不稳定，直接影响生产节拍与加工精度，这款装置正是针对这类现场痛点设计。从功能特性来看，它集成了两级过滤与精准调压两大核心功能，下部透明集液腔可以截留压缩空气中的液态水滴与大粒径固态杂质，中部的精密滤芯可过滤细微粉尘与油雾颗粒，上部的调压旋钮配合内置的膜片式调压结构，可在常规工业气源压力范围内稳定输出设定压力，正面嵌入的压力表可实时显示输出侧压力数值，方便现场人员快速排查压力异常。设计思路上采用了模块化集成结构，将过滤腔体、调压机构、压力检测、安装支架、气路接口整合为紧凑整体，无需额外拼接多个独立阀件，减少了气路接头数量，也就降低了接头泄漏的风险；两侧采用快插式弯管接口，适配常规气动软管的快速接入，无需额外套丝或焊接，大幅缩短现场气路改造的装配时长；顶部的调压旋钮带防滑齿结构，带压力锁定结构，调压完成后可锁定设定值，避免设备运行中误碰导致压力偏移；背部的一体式安装支架带长条形安装孔，可适配不同孔距的安装面板，允许现场安装时存在一定的位置偏差，降低安装定位的精度要求。从安装边界来看，整体结构紧凑，安装时需预留顶部旋钮的操作空间，方便日常调压操作，下部需预留集液腔的排水操作空间，方便定期排出截留的废液，两侧接口预留软管弯曲半径空间，避免软管过度弯折导致气路通径缩小；整体重量较轻，安装时无需额外做承重加固，直接通过支架螺丝固定在设备侧板或气路安装板上即可，适配各类小型自动化设备的紧凑安装空间。
