矿用分级滚筒筛分设备结构设计

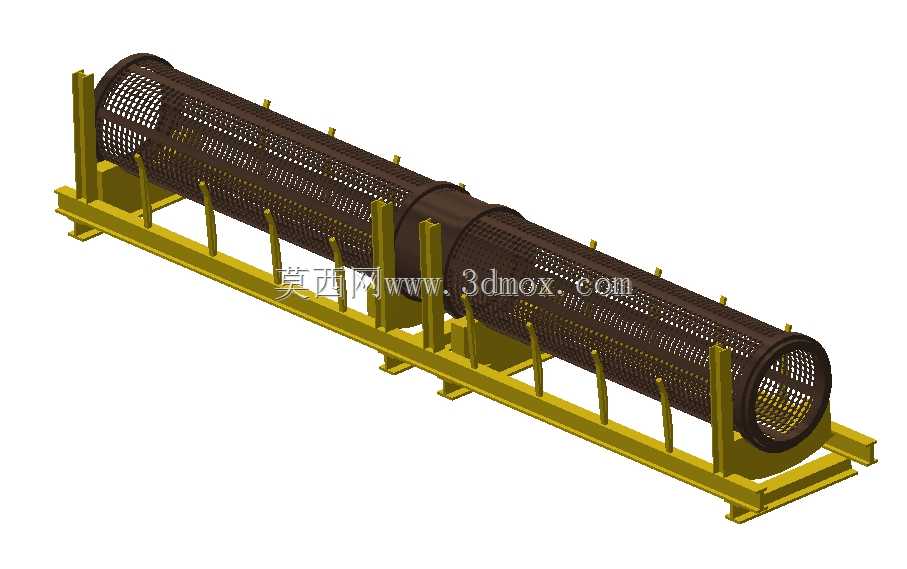

这款滚筒筛分设备主要面向矿物加工、建筑固废资源化、砂石骨料生产、煤炭分选等作业场景设计，可独立完成不同粒径散状物料的分级作业，也可搭配破碎、输送、洗选设备组成完整的物料处理生产线，在露天矿山、建材加工厂、建筑垃圾消纳场、煤炭转运场站都有广泛的适配空间。设备核心用途是通过筒体的连续回转运动，让进入筒内的物料沿筒壁轴向移动的同时，借助筒壁上均匀排布的筛网完成粒径分级，小于筛网孔径的物料会透过筛孔落入下方收料区域，大于筛孔的物料则沿筒体倾斜方向从末端出料口排出，一次性完成多规格物料的分离作业，相比平面振动筛，它的运行更平稳，对易缠绕、含杂量高的湿黏物料适应性更强，不易出现筛孔堵塞的问题。从功能设计来看，整体采用卧式倾斜安装的长筒体结构，筒体由多段不同孔径的筛网分段拼接，可根据生产需求调整各段筛网的孔径参数，实现单台设备同时输出多种粒径规格的成品料；筒体外部设置的多组支撑托轮结构，可均匀承载筒体及内部物料的重量，避免长筒体运行过程中出现挠曲变形，驱动端采用摩擦传动配合止推挡轮的设计，既能保证筒体回转的平稳性，也能限制筒体轴向窜动，降低运行过程中的异响与部件磨损。底座采用一体化型钢焊接框架结构，所有支撑立柱与横梁都做了加强筋处理，可承受满负荷运行时的动载荷冲击，安装时只需将底座整体固定在平整的混凝土地基上，调整好筒体倾斜角度即可完成主体安装，无需复杂的现场拼装作业；整体外形沿轴向呈长条形布局，安装边界预留了两侧检修通道与两端进出料的对接空间，可直接与皮带输送机、进料溜槽等上下游设备无缝对接，设备运行时转速控制在低转速区间，运转噪音低，筛网采用模块化快拆设计，磨损后可单独更换局部筛网段，大幅降低后期维护的成本与停机时间。设计过程中充分考虑了不同工况的适配性，筒体的倾斜角度可根据物料的流动性调整，针对流动性差的湿黏物料可适当增大倾斜角度提升物料前进速度，针对干性易筛分物料可减小倾斜角度延长物料在筛筒内的停留时间，提升筛分效率与分级精度，整体结构没有复杂的精密传动部件，日常维护仅需定期检查托轮磨损情况与润滑状态即可，对作业现场的运维能力要求较低，非常适合户外连续生产的作业场景使用。
