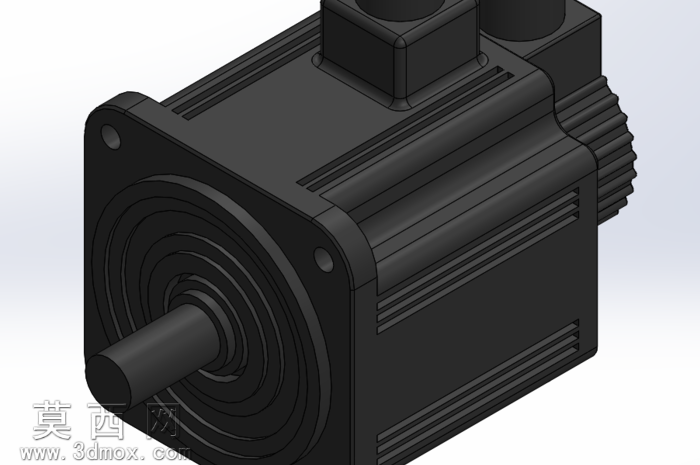

1.5千瓦三角洲伺服电动机三维建模作品

本作品为1.5kW规格三角洲伺服电动机的三维参数化建模成果，建模过程严格遵循工业伺服电机的实际生产尺寸规范，在SolidWorks环境下完成全特征构建。建模初期先梳理伺服电机的整体结构逻辑，将整机拆分为前端法兰安装座、输出轴、定子壳体、散热筋结构、后端接线盒、尾部编码器防护端盖、侧置接线端口几大核心模块，采用自底向上的建模思路逐一完成零件建模后再进行虚拟装配，确保各部件的装配公差符合实际工业产品的配合要求。壳体部分采用拉伸结合阵列特征完成周向分布的纵向散热筋建模，还原真实伺服电机壳体的散热结构设计，散热筋的间距、凸起高度均参考同功率等级伺服电机的通用设计参数，保证结构还原度；前端法兰采用方形安装法兰结构，精准绘制四个安装定位孔的位置与孔径，输出轴做轴肩、键槽的细节特征还原，还原电机输出端的传动连接结构；顶部的接线盒模块做了凸起的盒体与盒盖的分层结构，侧方的接线端口做了接口轮廓的细节刻画，尾部的端盖部分还原了编码器防护结构的造型特征。材质渲染阶段，为电机主体壳体赋予哑光黑色工业喷塑材质，调整材质的粗糙度参数还原真实电机外壳的哑光质感，输出轴部分赋予金属切削钢材质，添加轻微的金属反光效果区分轴件与壳体的材质差异，安装法兰端面做轻微的机加工面质感调整，整体渲染效果贴近真实工业伺服电机的外观质感。建模过程中对所有圆角特征做了精细化处理，壳体棱边、散热筋端部、接线盒边角都添加了符合实际工艺的圆角特征，避免尖锐直角不符合生产工艺的问题，装配阶段完成了各零件的同轴度、配合面的干涉检查，确保模型无结构干涉、无特征错误，完整还原该款1.5kW三角洲伺服电机的外观与结构特征，可用于工业设备装配模拟、产品展示、教学演示等多种场景。
