三辐式带握柄机床操作手轮结构设计

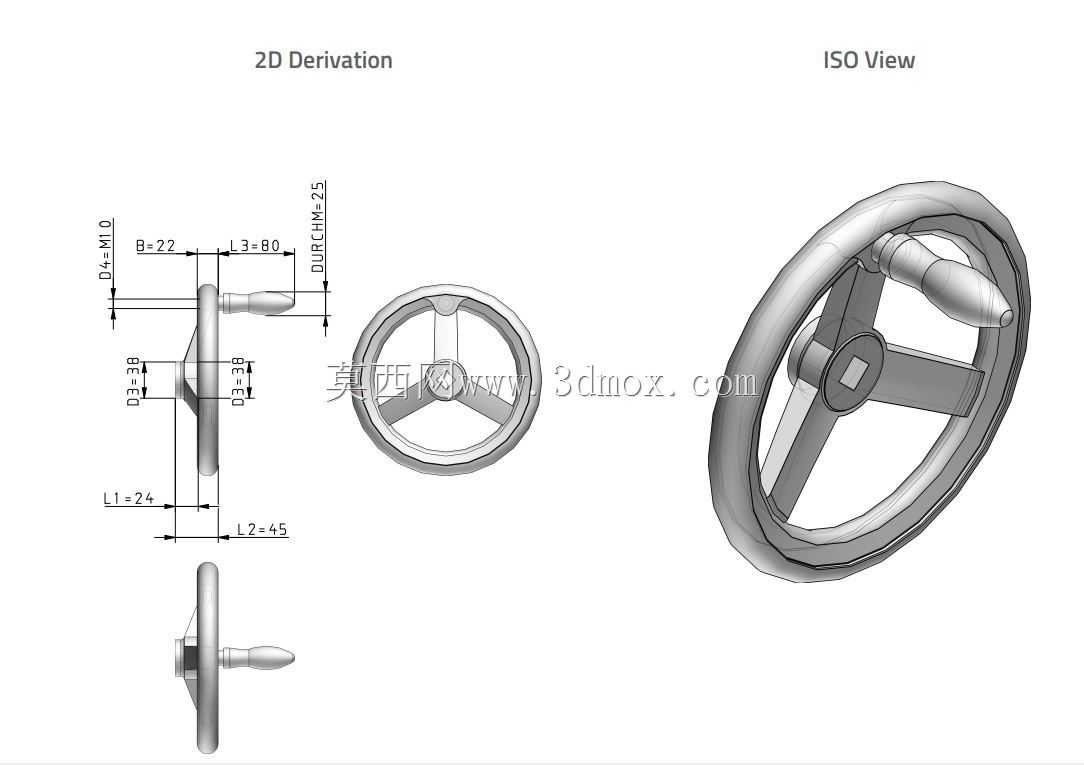

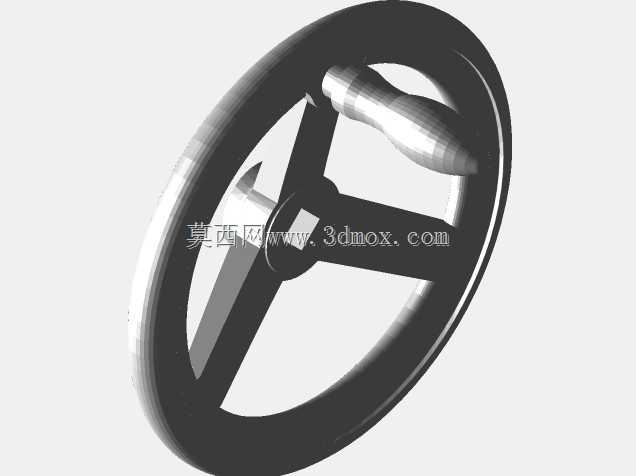

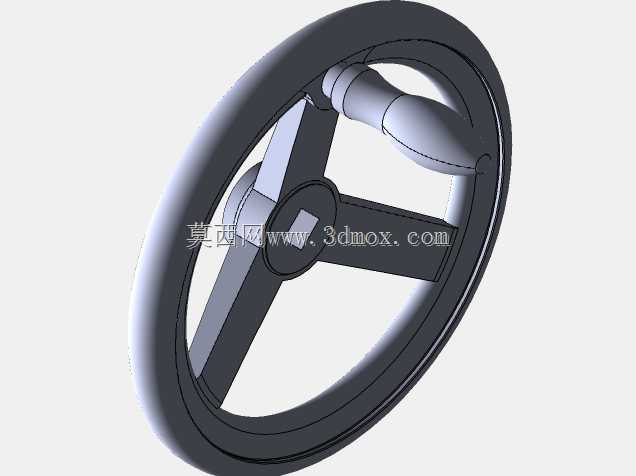

这款三辐式带握柄手轮是工业设备操作端的核心手动操控部件，广泛应用于各类机床进给调节、工业阀门开度控制、印刷设备辊距调整、输送设备张紧度调校等需要手动精准调节的工业场景中，是设备操作人员与机械执行端之间最直接的交互载体，其操作手感、结构强度与安装适配性直接影响设备调节的精准度与操作安全性。从实际使用场景来看，这类手轮通常安装在设备的操作侧端面，操作人员通过握持端部的转动握柄带动轮体旋转，将手动扭矩传递给设备内部的调节丝杆、阀杆或者传动转轴，实现对设备运行参数的手动微调，在设备调试、停机检修、应急操作等工况下是不可替代的操作部件。在功能特性设计上，这款手轮采用三辐条支撑结构，相比两辐条结构拥有更均衡的受力分布，转动过程中轮体形变更小，长期使用不易出现辐条断裂的问题；轮缘采用圆弧过渡的环形设计，握持转动时贴合手掌轮廓，即便不使用端部握柄也可直接握持轮缘进行快速大行程转动；端部配套的可转动握柄采用光滑曲面造型，握持时贴合指腹曲线，转动过程中握柄可随手掌姿态自行转动，避免长时间操作磨伤手掌，同时握柄向外延伸的长度刚好适配成年人手部的握持行程，转动时无需大幅摆动手腕即可完成整圈旋转操作。设计过程中充分考虑了安装适配与操作边界，中心安装位采用方孔配合结构，可直接与设备端的方轴配合传递扭矩，无需额外加工键槽，安装时仅需从端部锁紧即可完成固定，装配效率更高；从尺寸边界来看，轮体外径适配常规设备操作端的安装空间，轮体背面的辐条做了下沉式设计，安装后不会与设备端的安装面板发生刮擦，握柄转动时的外伸尺寸不会超出设备操作区的安全边界，避免操作人员过往时被突出的握柄剐蹭；轮体各部位的尺寸公差经过严格校核，中心安装孔与轮缘的同轴度控制在极小范围内，转动过程中不会出现偏心晃动的问题，保证微调操作时的手感一致性，辐条与轮缘、中心毂的连接位置均做了圆角过渡处理，消除应力集中点，即便承受较大的扳动扭矩也不会出现连接处开裂的问题，完全满足工业场景下高频次、大扭矩操作的使用需求。
