卧式带状搅拌混合设备结构设计

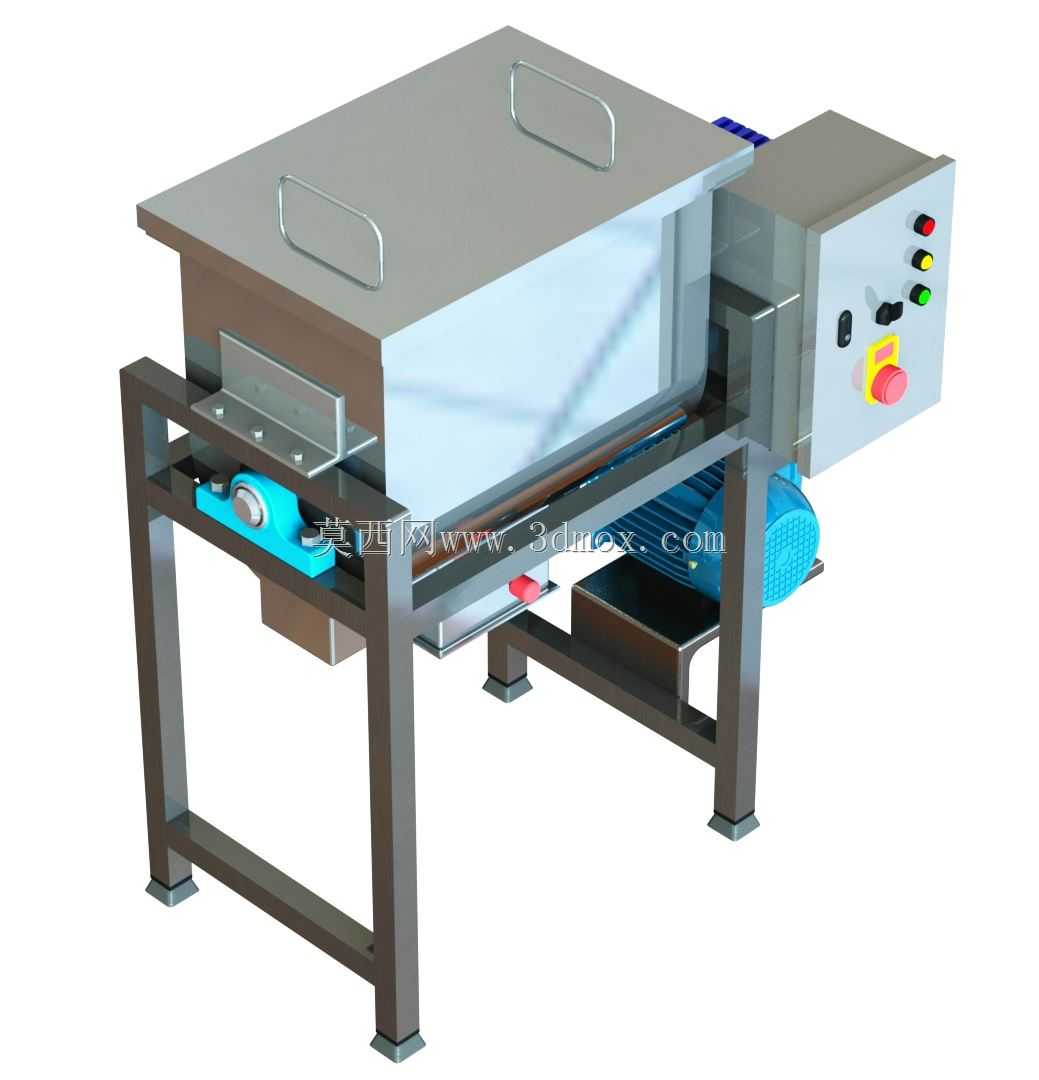

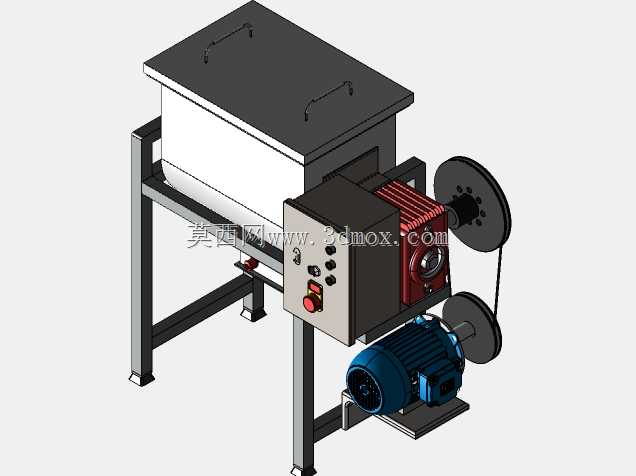

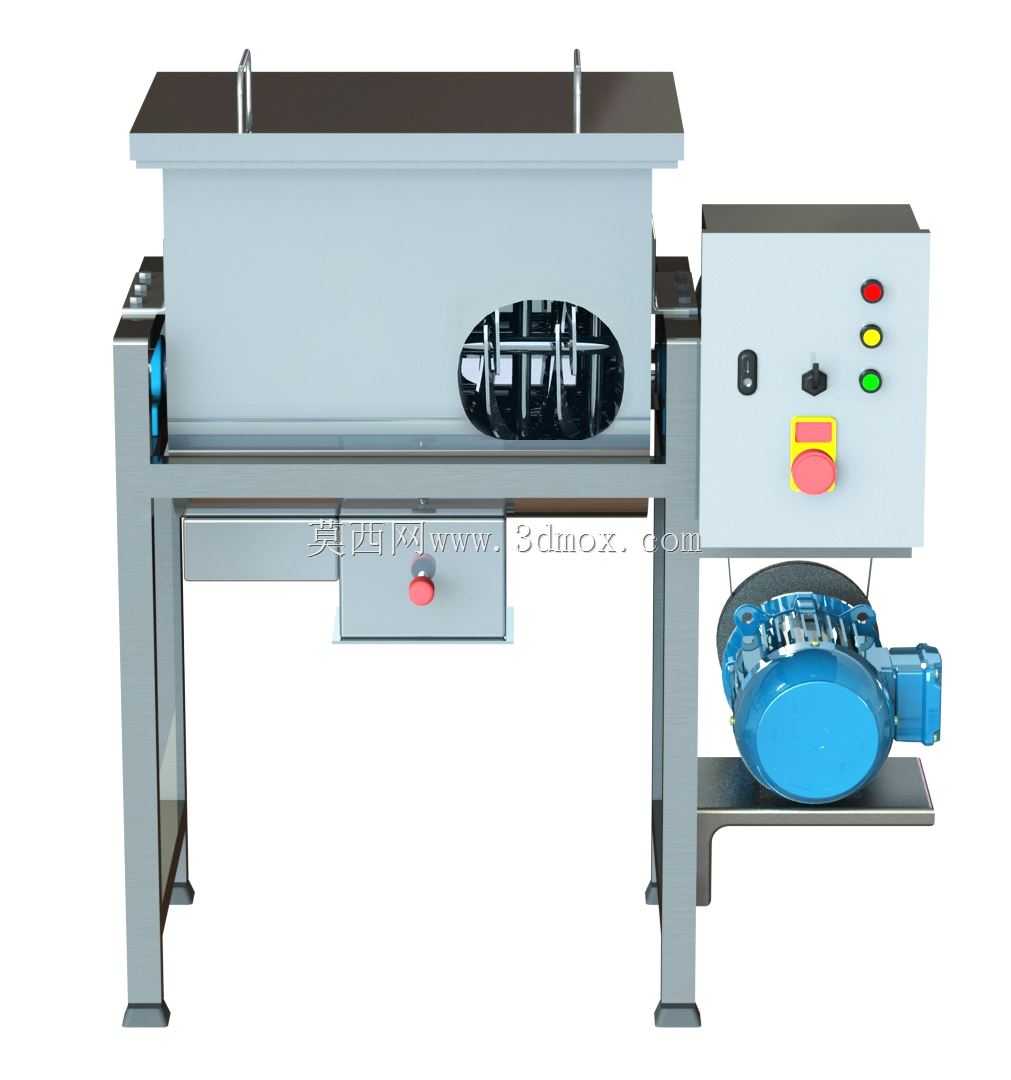

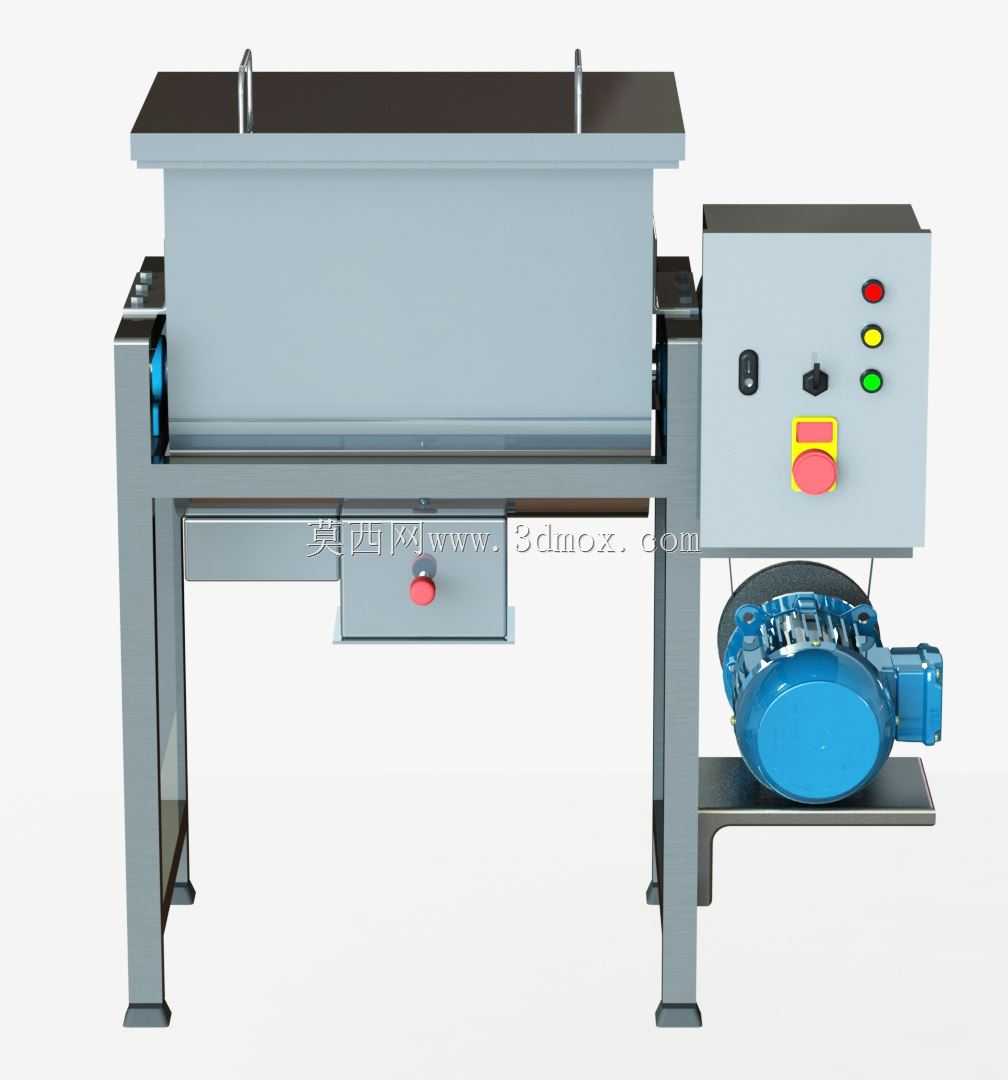

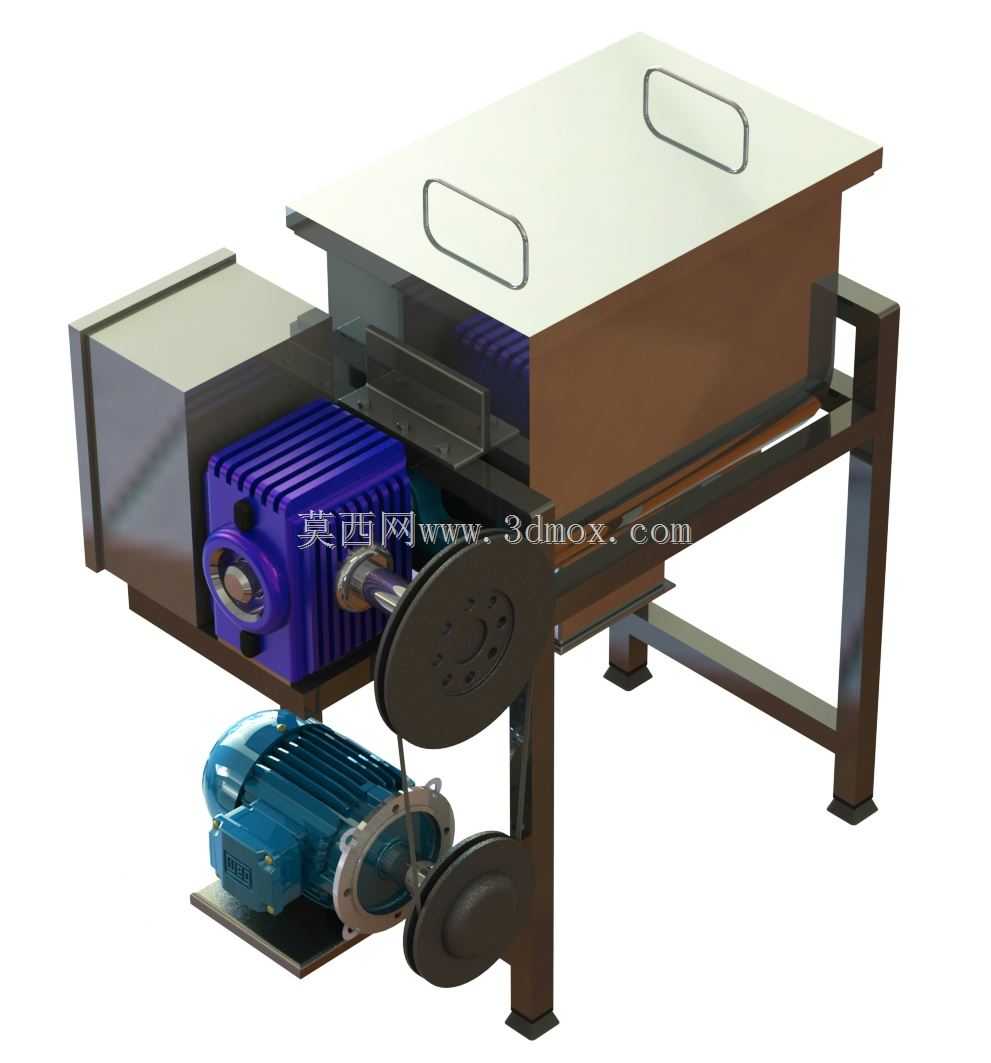

这款卧式带状搅拌设备，主要面向粉体、颗粒状物料的均匀混合作业场景，广泛应用于食品加工、饲料生产、化工粉料调配、建材辅料混配等生产环节，可实现不同比重、不同粒度物料的低破损均匀混合，避免混合过程中物料出现分层、结团等常见问题，适配连续化生产与批次化生产两种作业模式。设备整体采用卧式槽型结构设计，核心搅拌腔体为U型截面槽体，槽体顶部设置带提手的密封盖板，可在搅拌作业时闭合防止物料飞溅、粉尘外溢，同时方便作业人员定期清理腔体内部、检查桨叶磨损情况；槽体侧面开设观察口，可直观观测内部物料的混合状态，无需开盖即可判断混合进度，降低作业过程中的开盖操作频次。搅拌核心部件采用双层带状桨叶结构，内层与外层桨叶呈反向螺旋排布，作业时可推动物料在腔体内形成轴向与径向的复合对流，外层桨叶将物料从腔体两端向中部推送，内层桨叶将物料从中部向两端分散，同时带动物料上下翻动，相比普通桨叶搅拌，混合均匀度更高，混合周期更短，且能有效减少腔体内的搅拌死角。设备的动力单元布置在腔体侧下方，通过减速机构与搅拌主轴直连，传动路径短、动力损耗低，配套的独立电气控制箱安装在机架侧方，集成了电源开关、运行状态指示灯、急停按钮与启动控制元件，操作面板高度适配站立作业的人机工程要求，操作人员无需弯腰即可完成所有操作，急停按钮采用大尺寸蘑菇头设计，遇到突发状况可快速按下切断设备运行动力，保障作业安全。机架采用方管焊接成型的框架式结构，四条支撑腿底部设置水平调节脚垫，可适配不同平整度的安装地面，安装时无需额外浇筑预埋基础，只需将设备放置在坚实的平整地面，调整脚垫水平即可固定设备位置，设备整体占地面积小，出料口设置在腔体底部正下方，配套抽拉式出料闸门，混合完成后拉开闸门即可快速完成出料，残留物料量少，清理便捷。设备的安装边界预留了充足的检修空间，侧方控制箱与动力单元的位置均避开了操作人员的常规行走路线，日常维护时可直接对电机、控制元件、桨叶部件进行检修拆卸，无需挪动整机位置，腔体内部的桨叶采用快拆式连接结构，更换磨损桨叶时无需整体拆解主轴，大幅降低后期维护的时间成本。
