工业管壳式换热设备结构设计方案

这款管壳式换热设备是工业热交换场景中的核心通用设备，广泛应用于化工生产流程的介质温控、暖通空调系统的冷热转换、电力行业的循环水冷却、食品加工领域的物料温变处理，以及重型机械设备的液压系统散热等场景，是工业生产中实现热能传递、介质温度调控的关键装置，能够在不同压力、不同温度的流体介质之间完成高效热量传递，满足生产流程中对介质温度精准控制的需求，同时可适配腐蚀性、高粘度等多种特殊工况的流体换热需求。

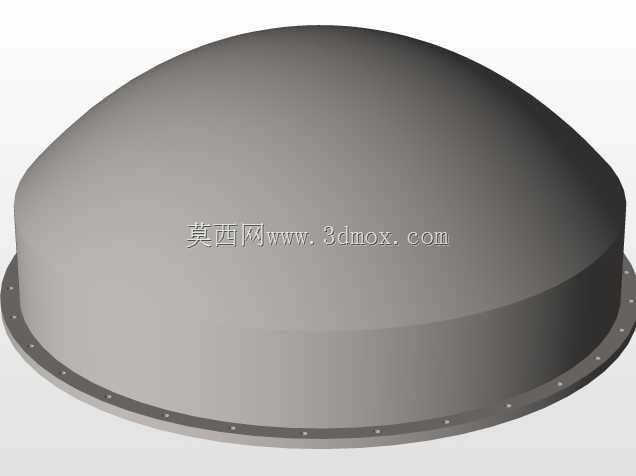

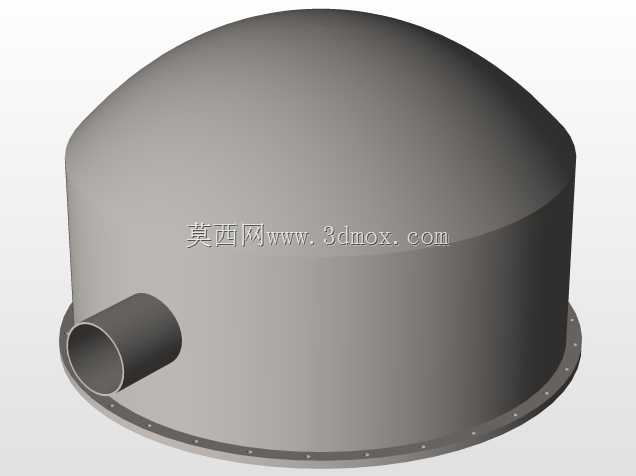

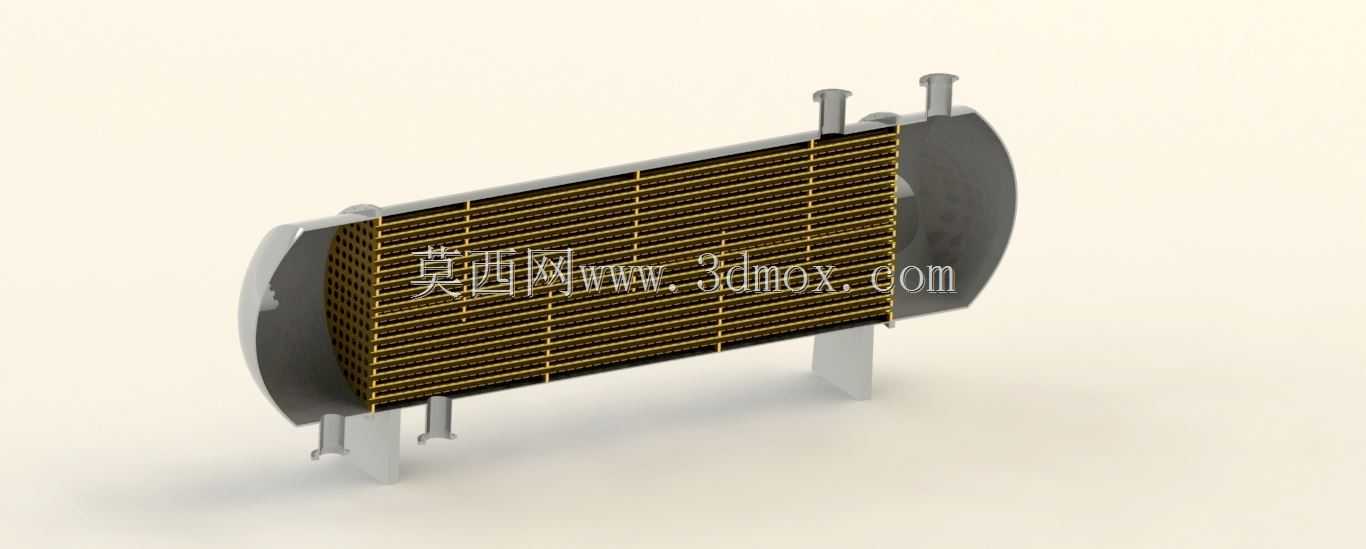

设备的核心功能是通过冷热流体的分隔流动实现热量传递，壳程与管程分别流通两种不同温度的介质，通过密集排布的换热管束完成热传导，既可以实现高温工作流体的快速冷却，也可以完成低温介质的预热升温，适配不同生产环节的温控需求。设备两端采用弧形封头结构设计，能够引导流体均匀进入换热管束区域，避免流体直接冲击管束造成局部冲蚀，同时降低流体进出端的阻力损失，提升整体换热效率。底部设置的支撑支座采用对称式布局，能够为设备提供稳定的承重支撑，同时预留了安装固定的连接位，适配不同安装基面的固定需求，支座的高度设计充分考虑了管路连接的操作空间，方便现场管路对接与后期维护检修。

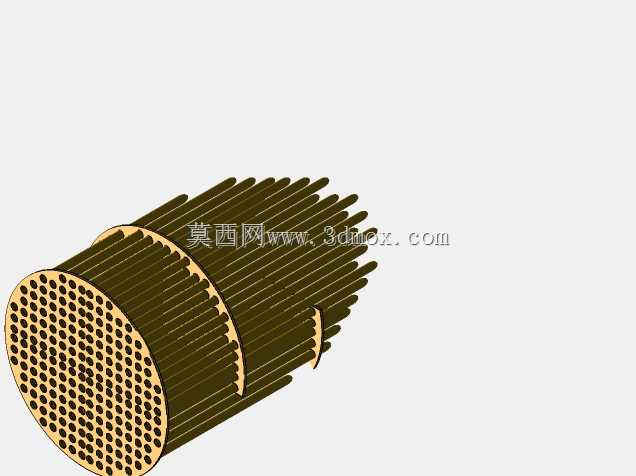

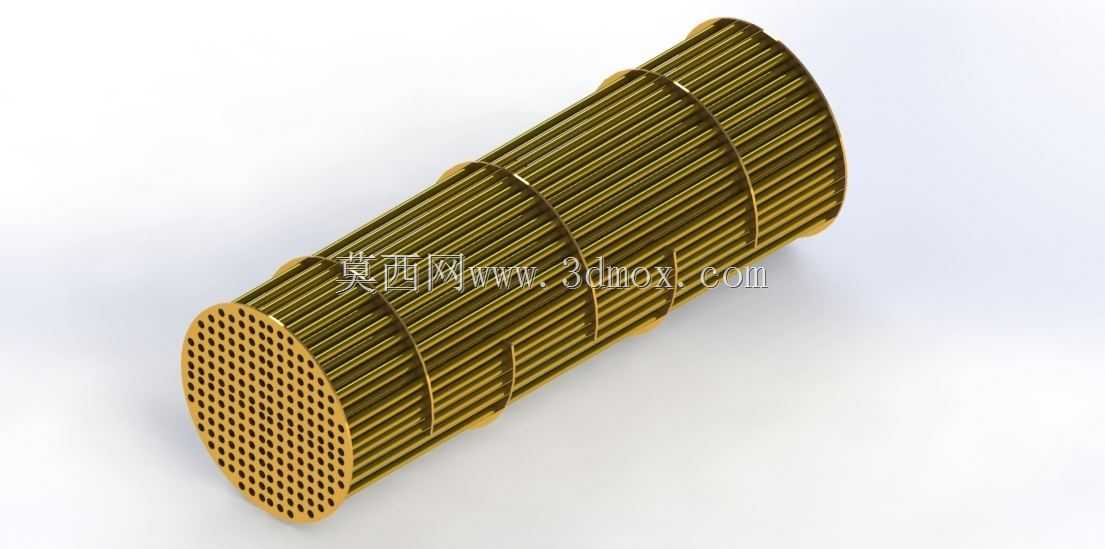

在设计思路上，这款设备优先保障换热效率与运行稳定性，换热管束采用等间距整齐排布的结构，最大化单位体积内的换热接触面积，同时保证壳程流体能够在管束间隙间均匀流动，避免出现流动死区影响换热效果。管束两端与管板的连接结构做了强化处理，能够承受管程与壳程之间的压力差，避免运行过程中出现介质串漏的问题。设备顶部与底部预留的管路接口采用标准化的连接尺寸，能够直接对接工业现场的通用管路，无需额外制作转接件，降低现场安装的适配成本。

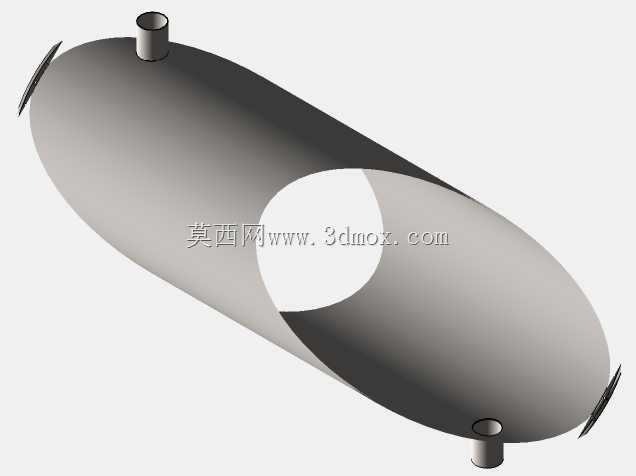

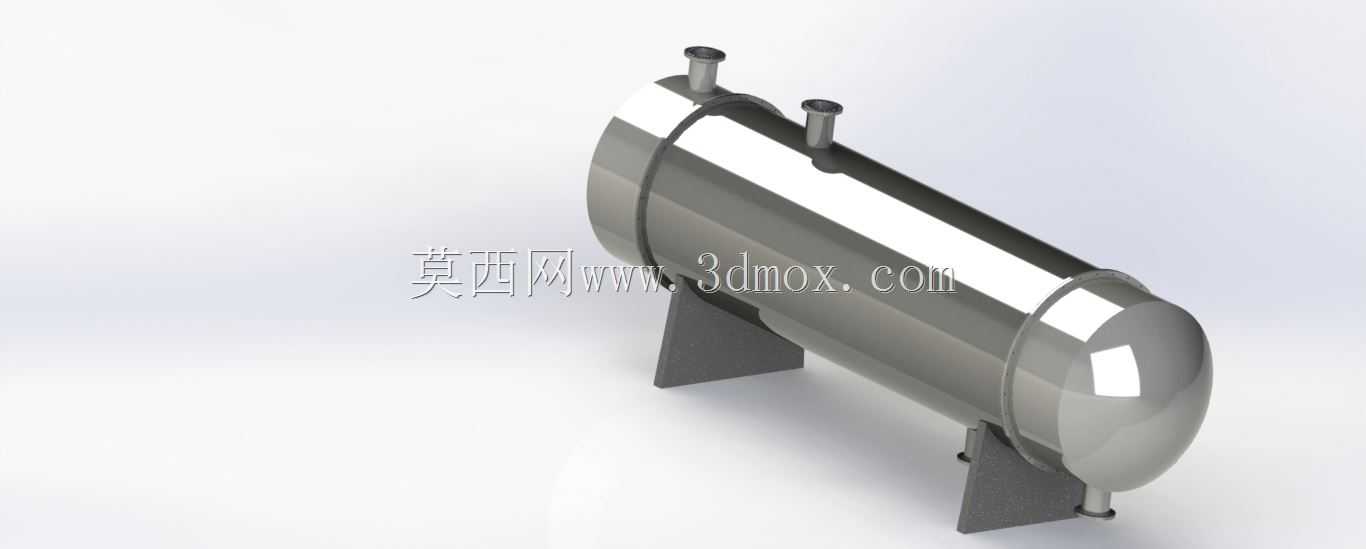

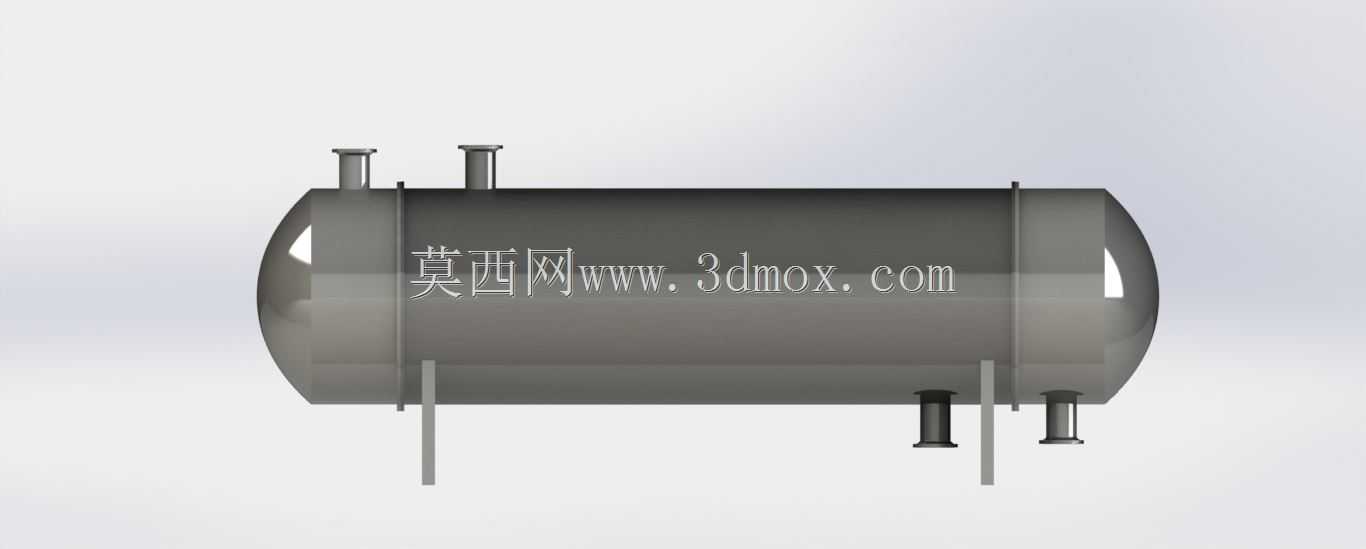

从安装边界来看，设备整体采用卧式布局，主体为圆柱形壳体结构，整体长度与壳体直径的比例经过优化，既保证了足够的换热行程提升换热效率，又不会占用过大的安装空间，适合在厂房内的设备夹层、管路廊道等区域布置。两侧封头采用可拆卸式的连接设计，在后期维护时可以直接拆开封头对管束进行清洗、检修，无需整体拆卸设备管路，大幅降低维护的工作量与成本。设备的接口位置分别布置在壳体两端封头与壳体上下侧，对应管程与壳程的流体进出方向，能够适配不同流向的换热流程需求，无论是顺流、逆流还是错流的换热工艺，都可以通过调整管路连接方式实现，具备较强的工况适配能力。设备的壳体外壁预留了保温层安装空间，在高温或低温换热场景下，可以直接在外壁加装保温层，减少设备与外界环境的无效热交换，进一步提升热能利用效率，降低生产过程中的能耗损失。
