左右支腿装配大梁门式起重设备结构

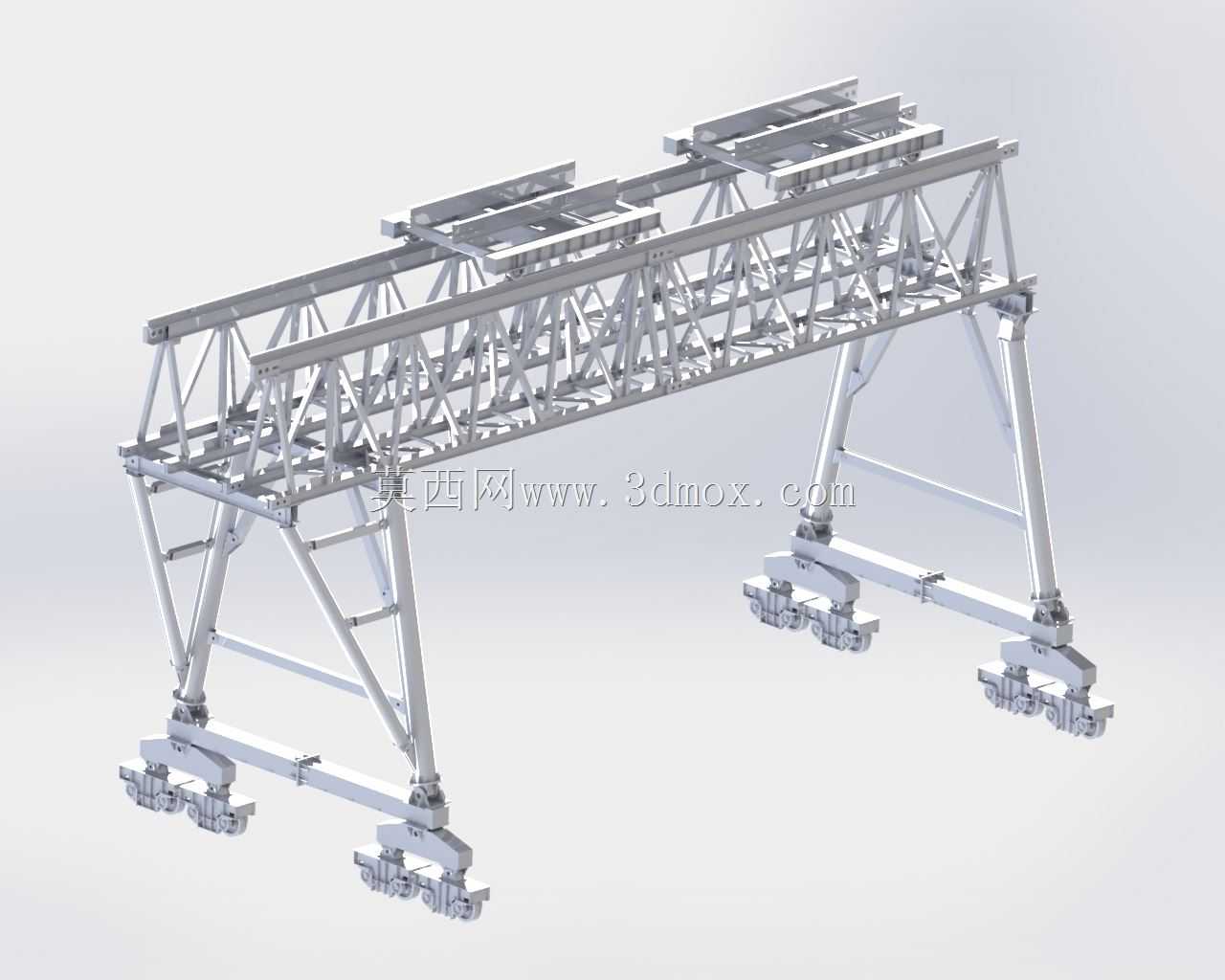

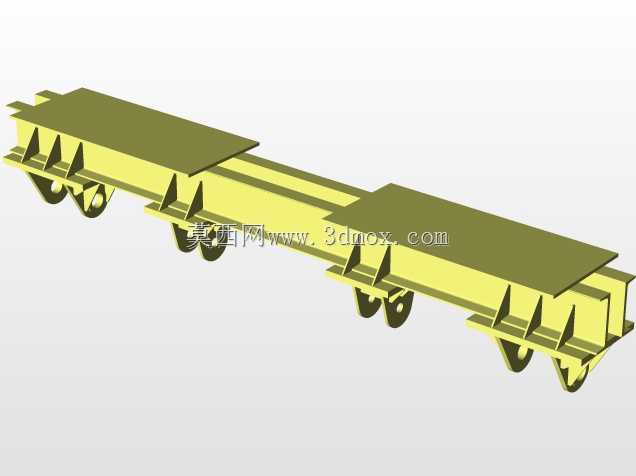

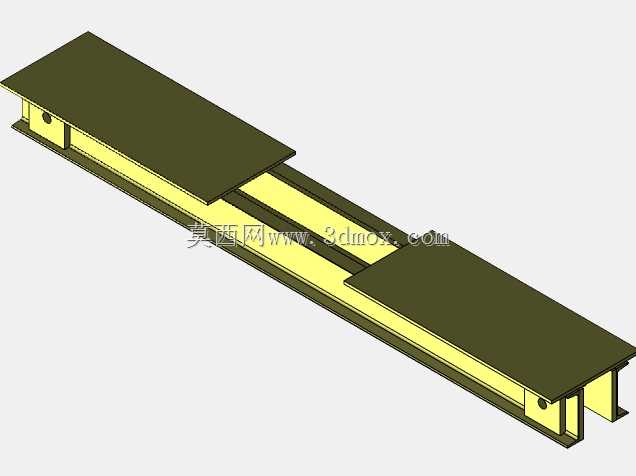

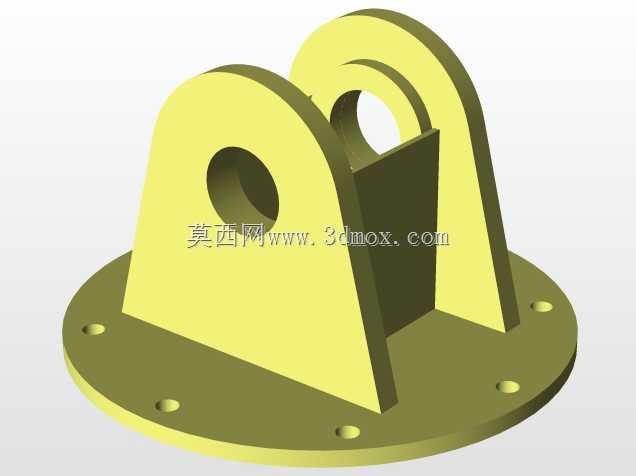

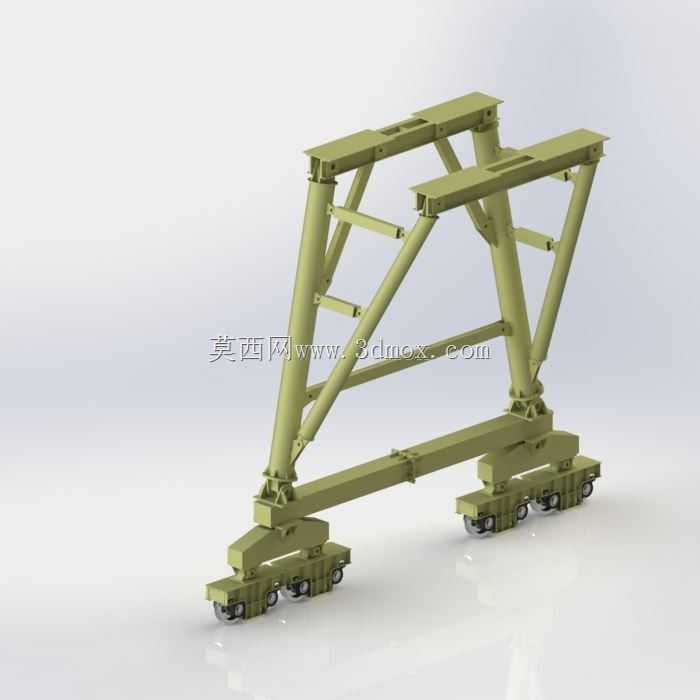

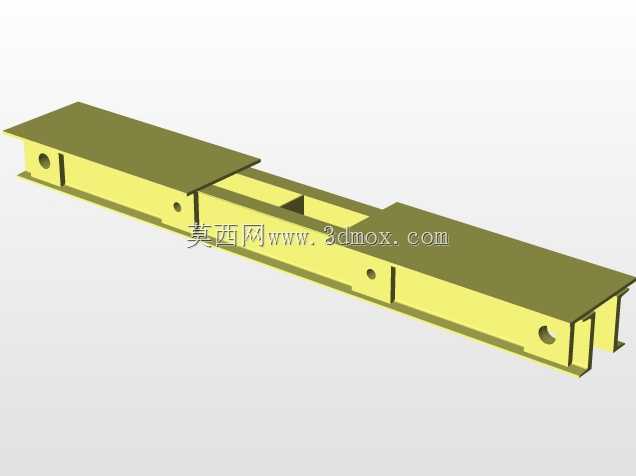

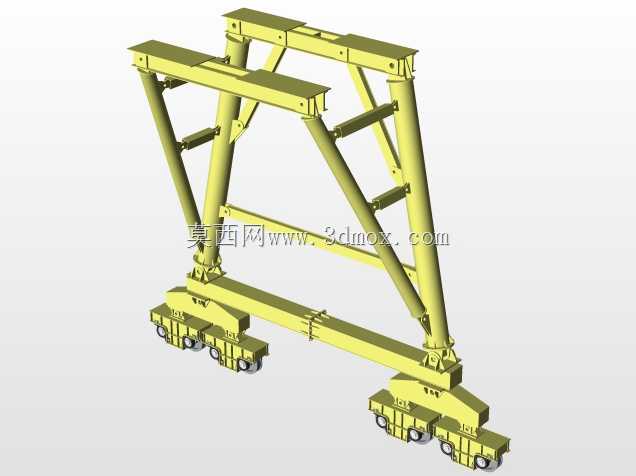

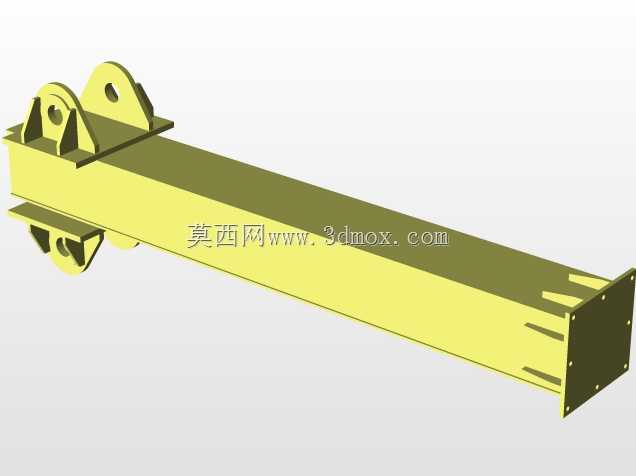

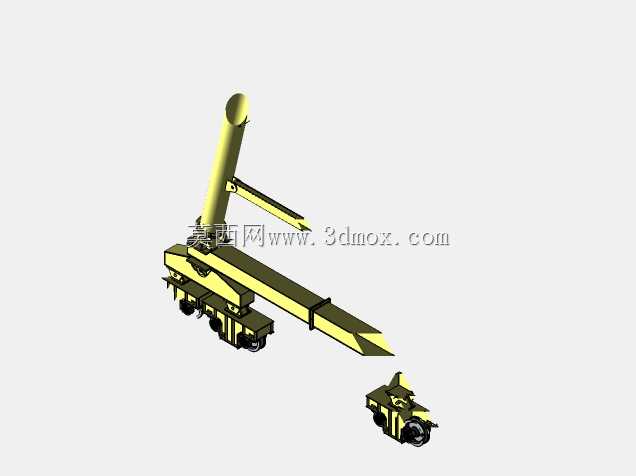

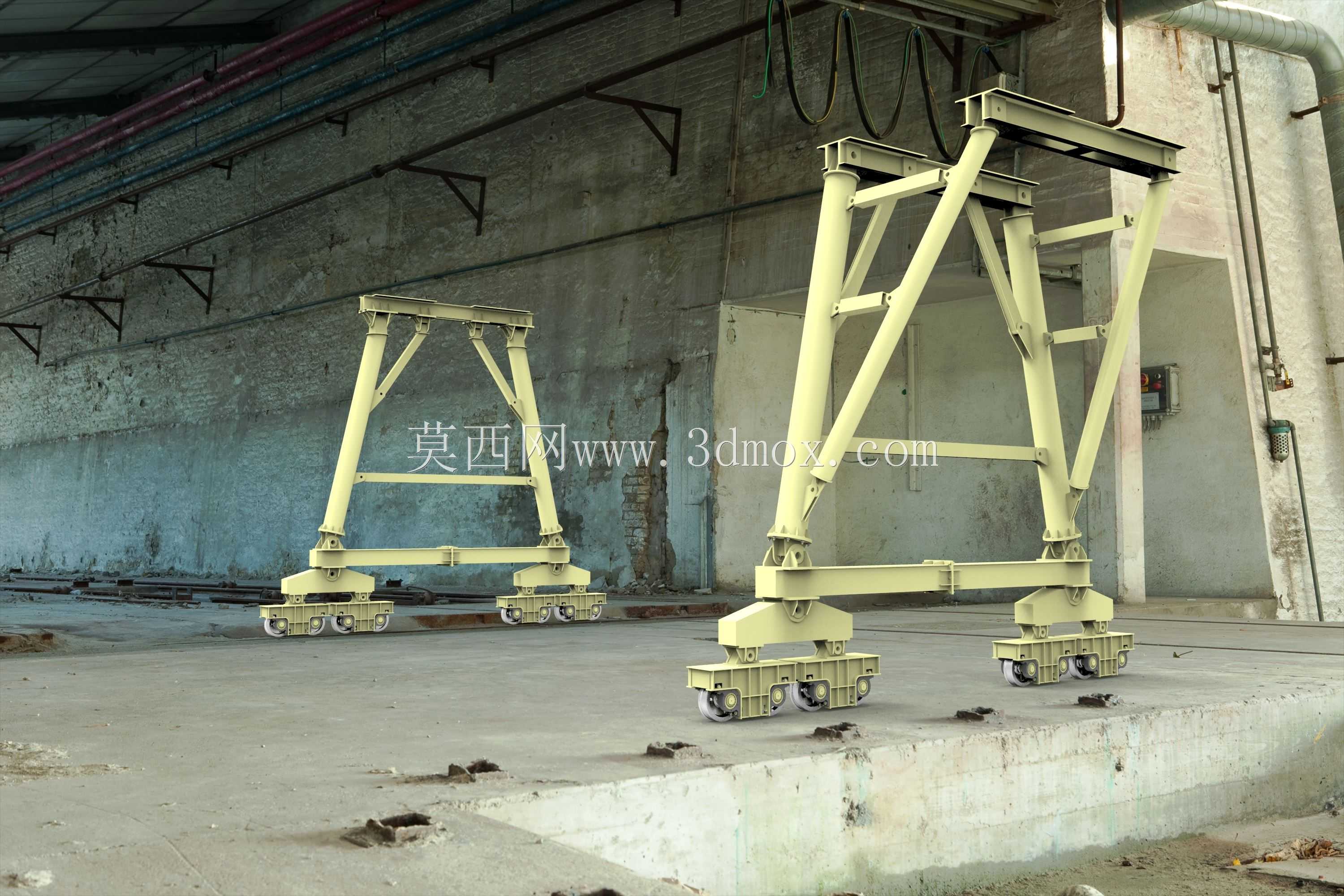

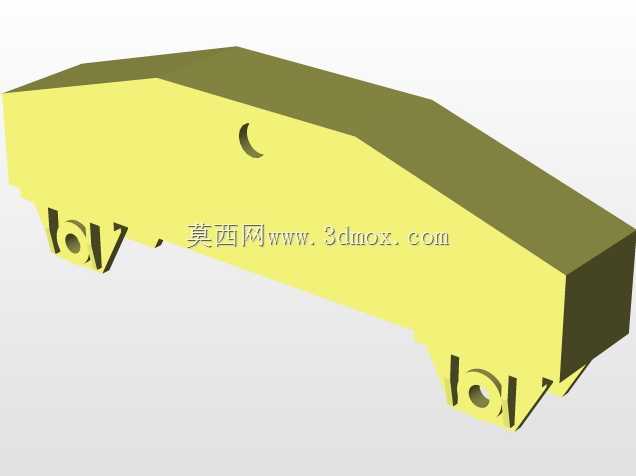

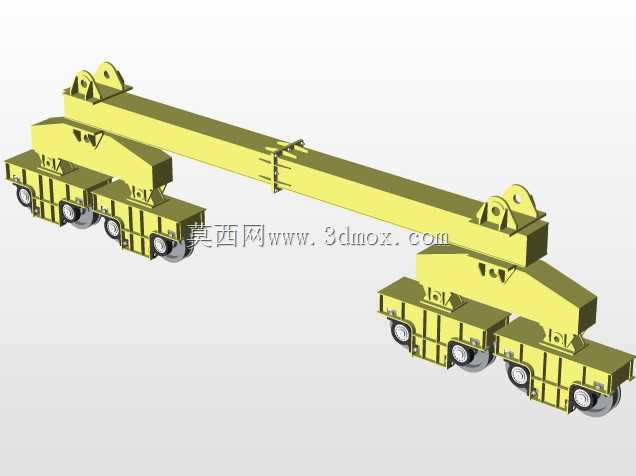

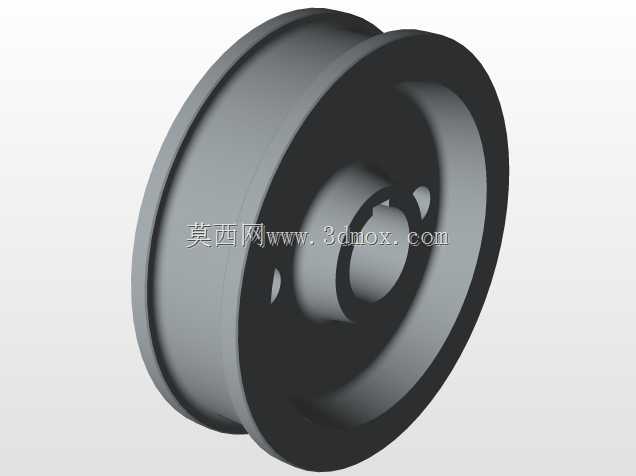

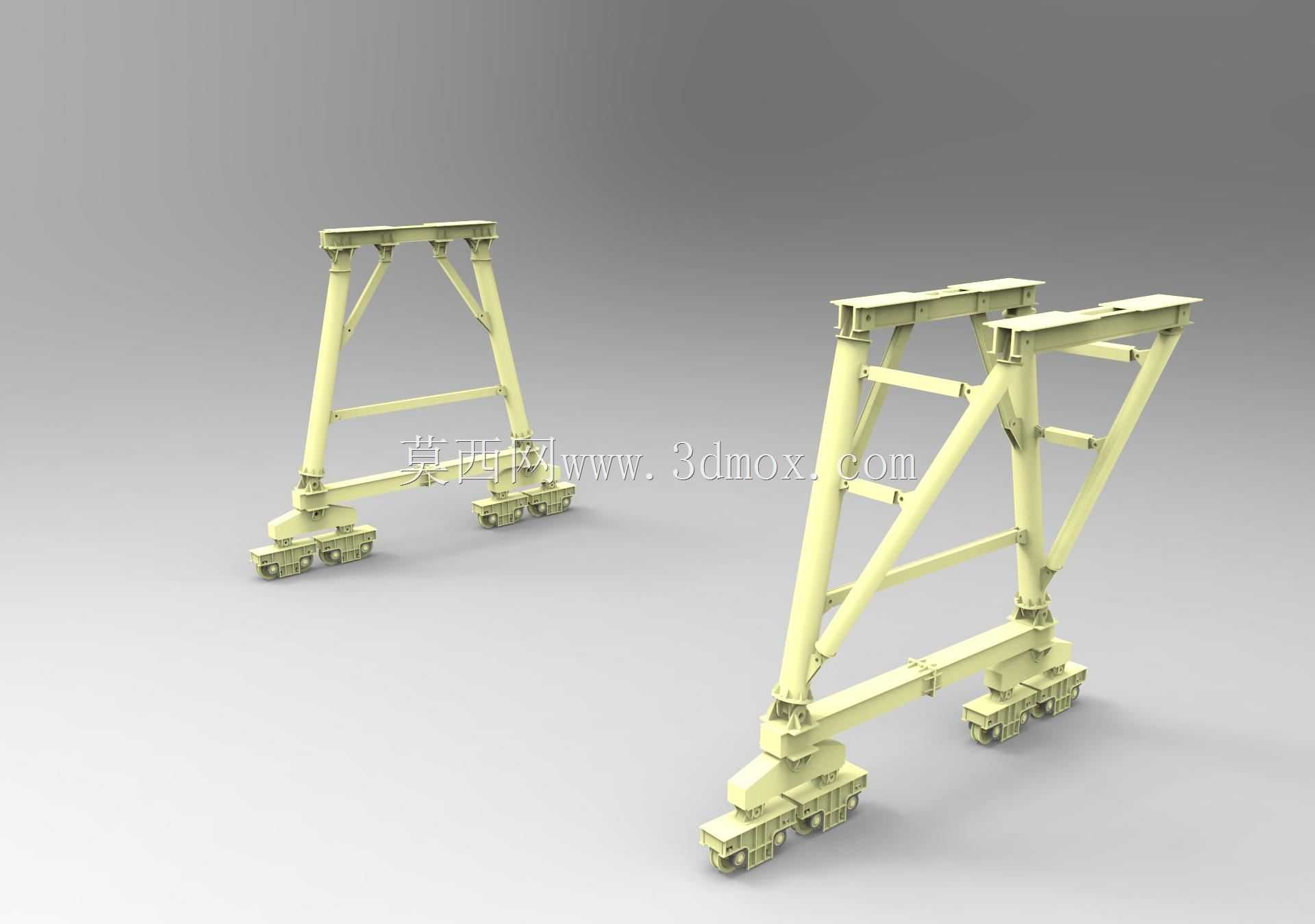

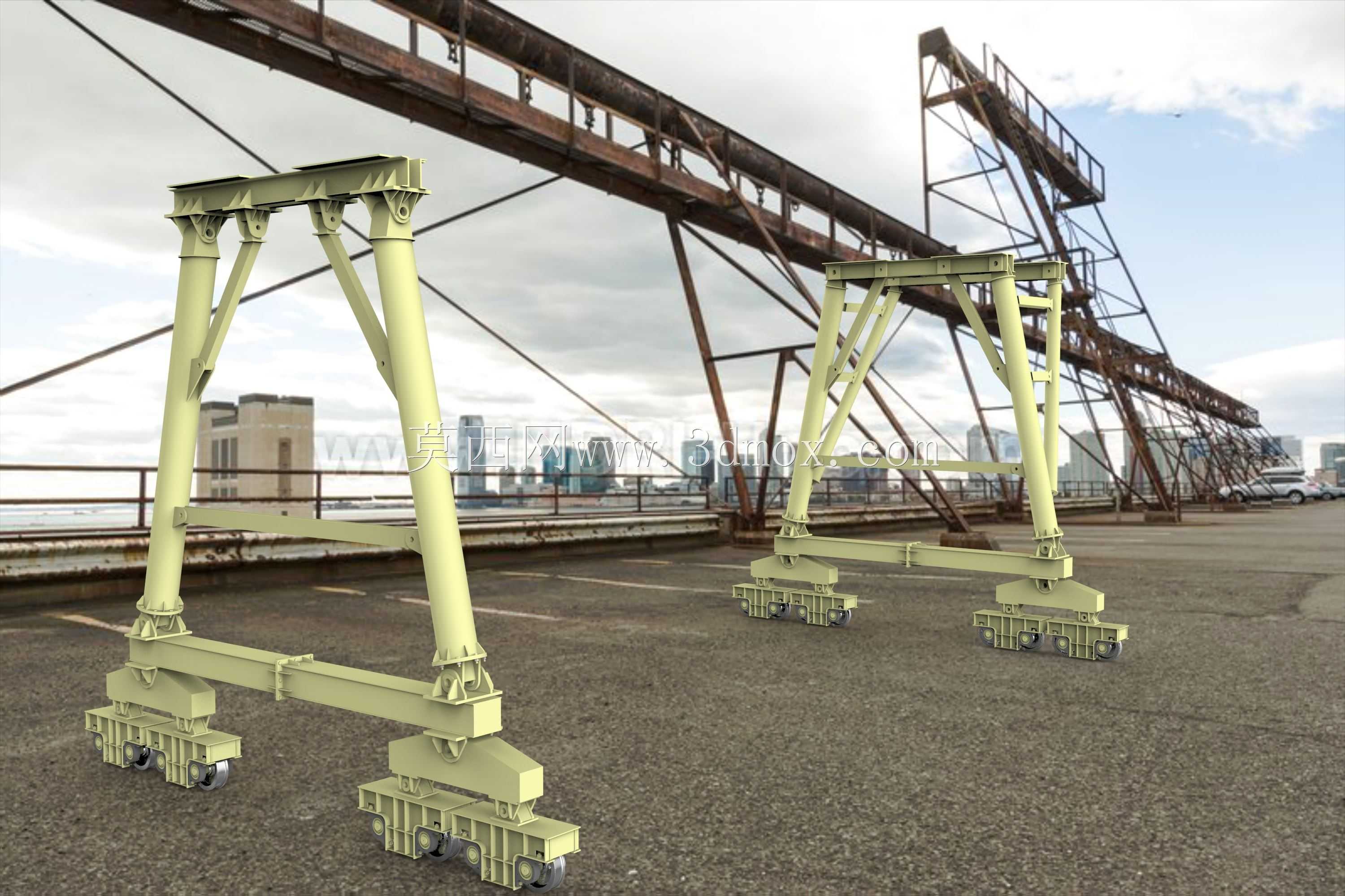

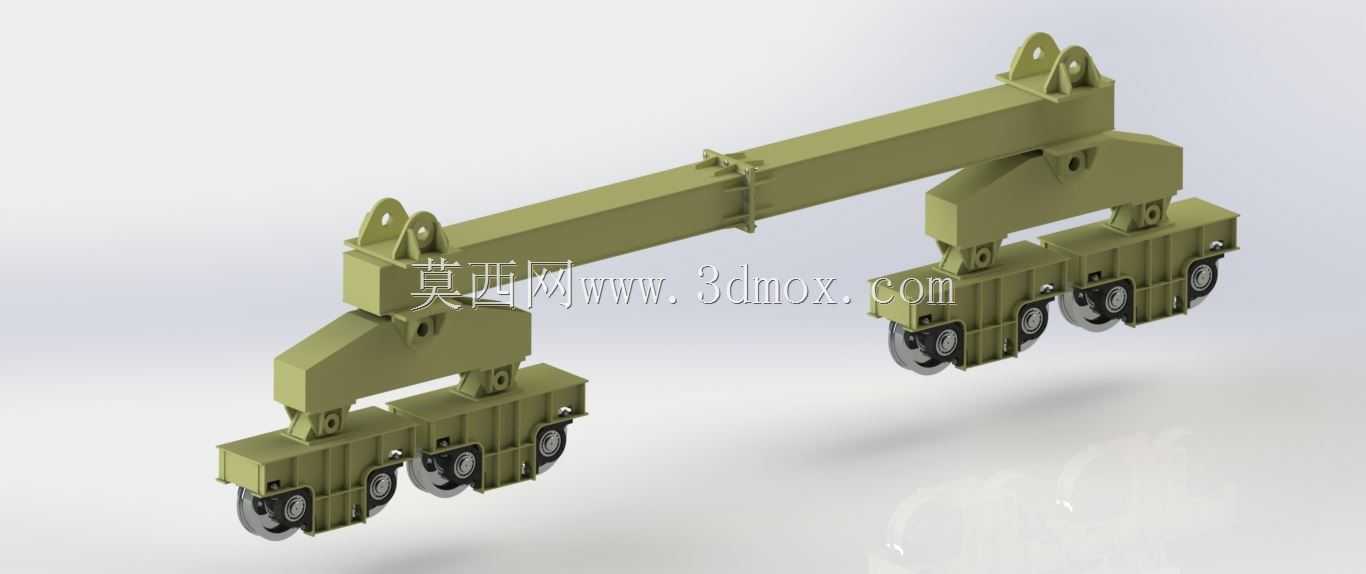

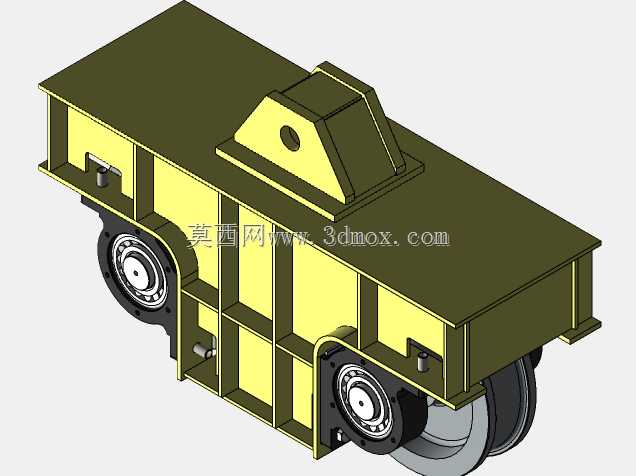

这款门式起重结构主要面向室内生产车间、露天货场、集装箱装卸码头等场景的物料转运作业需求，可覆盖从重型工业构件装卸、生产车间内重型零部件工位转运，到港口码头集装箱堆垛、货场大宗货物吊装的多元作业场景，能够适配不同跨度、不同起重量的作业需求，解决常规起重设备无法跨越作业障碍物、无法在无固定厂房支撑结构的场地完成吊装的痛点。设备采用左右分体式支腿搭配承载大梁的结构形式，支腿部分采用桁架式斜撑布局，通过多组斜向受力杆件分散起吊作业时的竖向载荷与横向倾覆力矩，相比实腹式支腿结构在保证结构强度的前提下大幅降低自重，减少底部行走机构的承载负荷。支腿底部配置轮组行走机构，可沿预设轨道完成纵向移动，适配长条形作业区域的多点位吊装需求，行走轮组采用多轮布局设计，均匀分散设备自重与吊重载荷对轨道面的压强，可适配常规厂房混凝土地面配套的轻型轨道安装要求，无需对场地基础做额外的高强度加固处理。设计过程中优先考虑结构的受力传递路径，起吊载荷通过大梁上的起重小车传递至主梁结构，再通过主梁两端的连接节点将载荷均匀传递至左右两侧支腿，最终通过支腿底部的行走轮组将载荷传导至地面轨道，整个传力路径无应力集中节点，关键连接位置采用加强筋板做局部强化，避免长期交变载荷下出现结构疲劳损伤。设备的安装边界可根据作业场地的实际跨度做适配调整，支腿高度可根据作业所需的净空高度做参数化调整，既可以满足低矮车间内的设备检修吊装需求，也可以适配高堆垛货场的高位物料堆存作业需求。相比常规桥式起重设备，该结构无需依托厂房立柱做承载支撑，可独立完成搭建，对于临时作业场地、老旧厂房改造的生产区域有更强的适配性，同时支腿与大梁的连接采用模块化装配设计，可拆解运输后在作业现场快速组装，降低设备转场的运输与安装成本。作业过程中，设备可配合电动葫芦或起重小车完成重物的起升、横向移动、纵向走行的三维空间运动，覆盖作业范围内的任意点位吊装需求，可承担从数吨级的生产工件到数十吨级重型构件的吊装转运任务，在重型机械制造车间、钢材交易货场、内河中小型码头等场景有广泛的应用空间。
