角接触球轴承精密结构三维设计

角接触球轴承是机械传动系统中承担复合载荷的核心支撑部件，广泛应用于机床主轴、高速电机主轴、汽车轮毂单元、精密泵类设备、航空航天传动机构等对旋转精度与承载能力有较高要求的场景，能够同时承受径向载荷与单向轴向载荷，部分配对安装的结构还可承受双向轴向载荷，在高速旋转工况下可维持稳定的回转精度，有效降低传动过程中的摩擦损耗，延长整套传动系统的服役寿命。

该轴承的设计围绕接触角参数展开，通过优化滚道与钢球的接触角度，平衡径向承载能力与轴向承载能力的配比，适配不同工况的载荷需求：接触角越大则轴向承载能力越强，更适用于轴向载荷占比高的重载传动场景；接触角越小则高速运转性能越优异，更适配高速轻载的精密传动场景。设计过程中对内外圈滚道的曲率半径、钢球的排布数量、保持架的兜孔间隙都做了精细化匹配，确保钢球在滚道内运转时无卡滞、无偏磨，保持架可均匀分隔每颗钢球，避免钢球之间发生直接摩擦碰撞，降低运转过程中的振动与噪声。

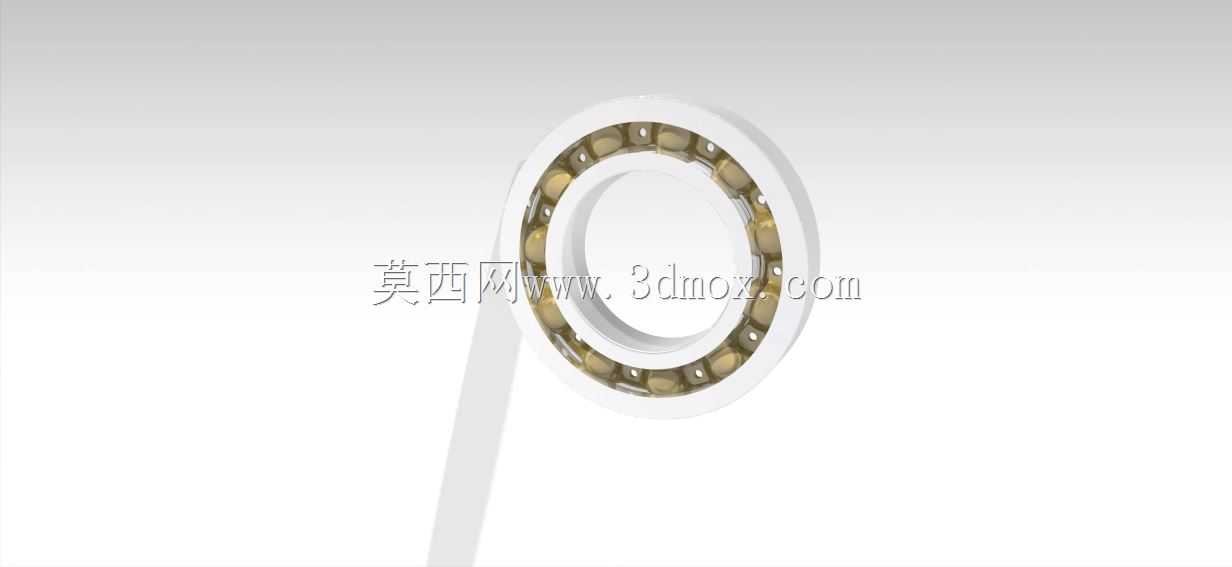

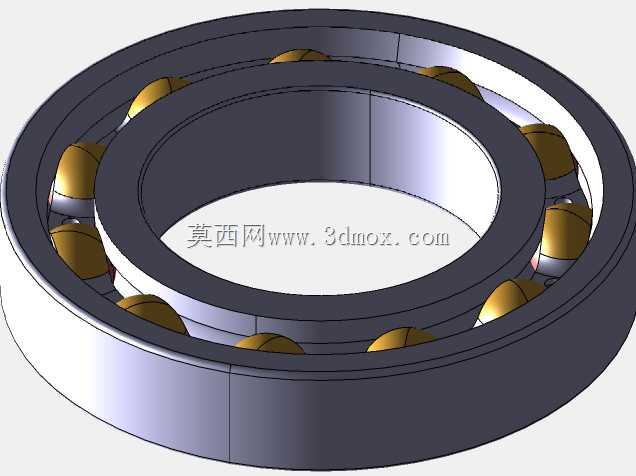

从结构外形来看，该轴承为标准环形结构，内圈用于与旋转轴过盈配合安装，外圈用于与设备轴承座孔定位贴合，安装边界严格遵循通用机械零部件的安装尺寸规范，可直接替换同规格的标准轴承产品，无需对配套的轴与轴承座做额外改型。内外圈的端面做了平整化处理，可承受安装过程中的轴向预紧力，通过调整预紧量可消除轴承内部的游隙，提升整套支撑结构的整体刚性，满足精密加工设备对主轴刚性的严苛要求。钢球采用均匀圆周排布的方式，确保运转过程中载荷可均匀分布在每颗滚动体上，避免局部应力集中导致的早期失效。保持架采用适配高速运转的结构设计，兜孔与钢球之间预留合理的润滑脂存储间隙，可在长期运转过程中持续为滚动接触面提供润滑，降低摩擦温升，避免高速工况下出现抱轴失效问题。在实际设备装配中，该类轴承常采用成对安装的方式，通过背对背、面对面或串联的排布形式，满足不同的刚度与载荷需求，为旋转轴提供稳定的双向支撑，保障设备在高速、变载荷工况下的运行稳定性。
