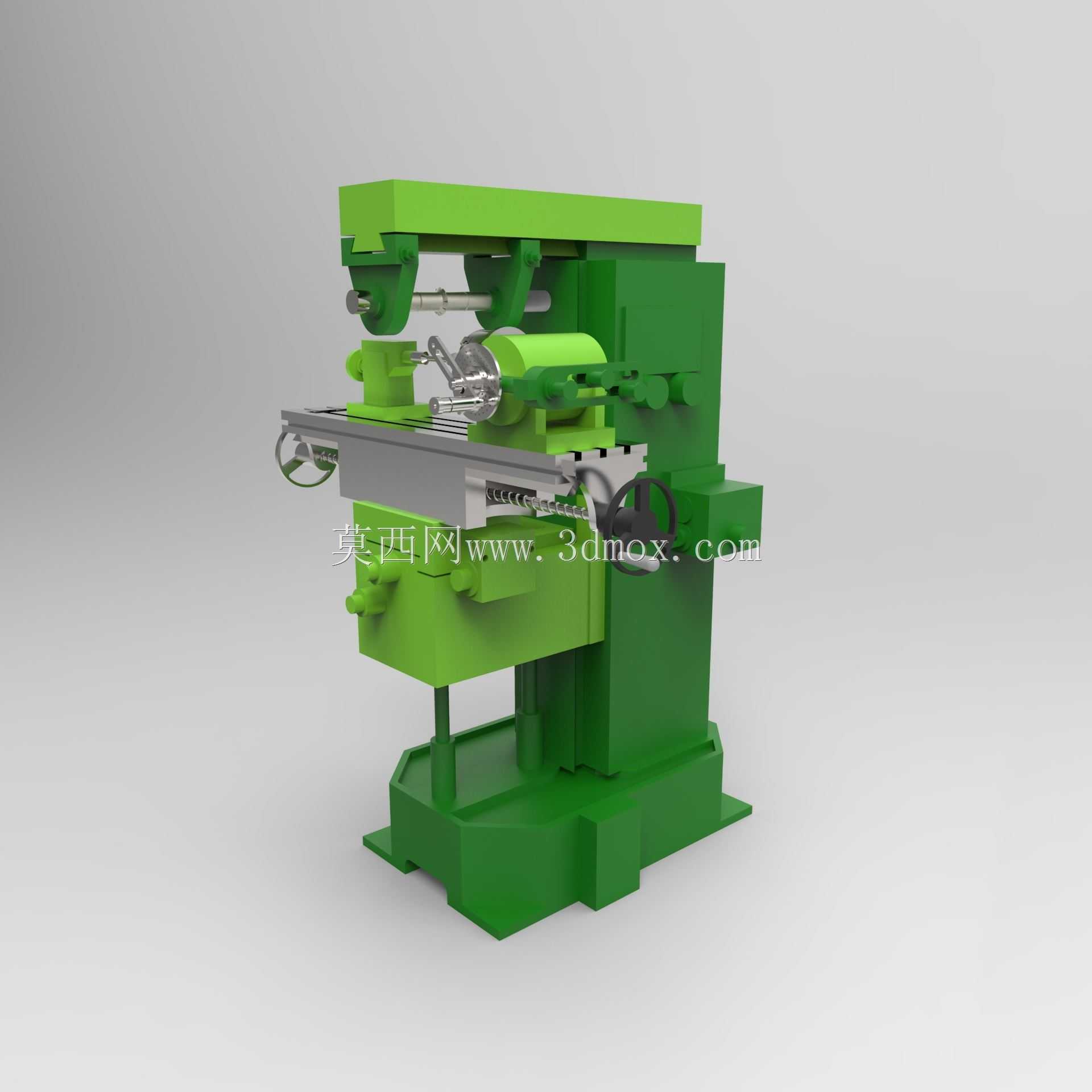

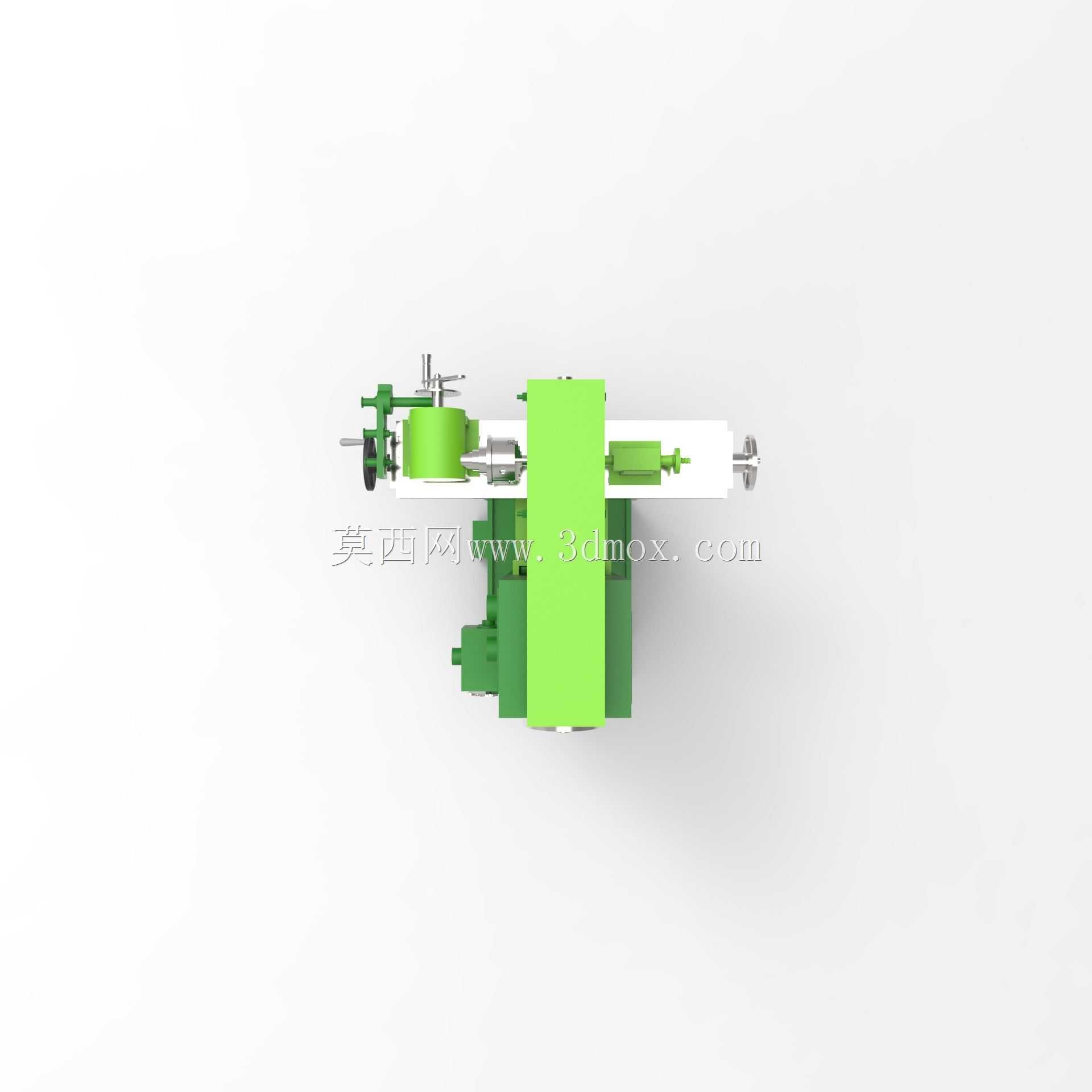

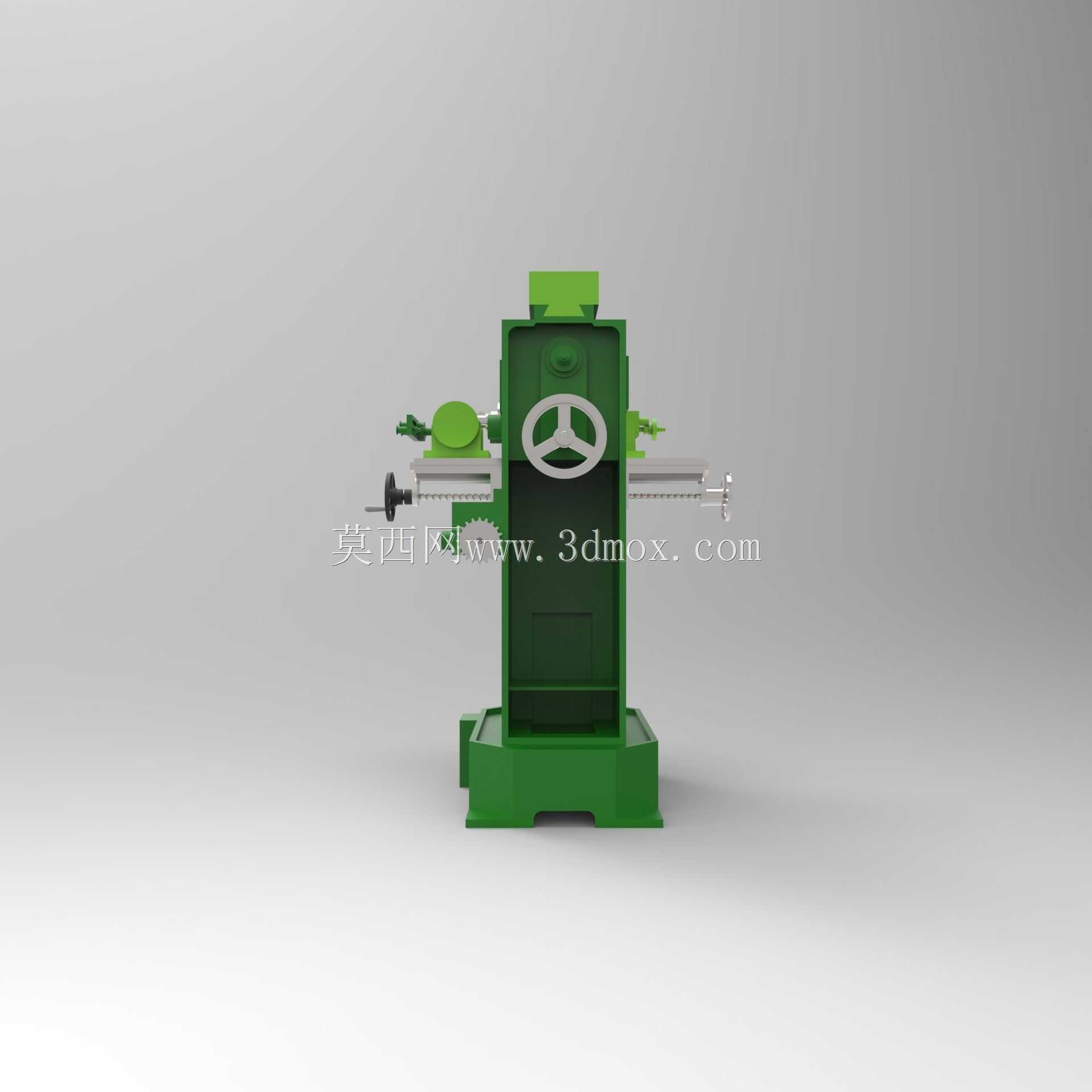

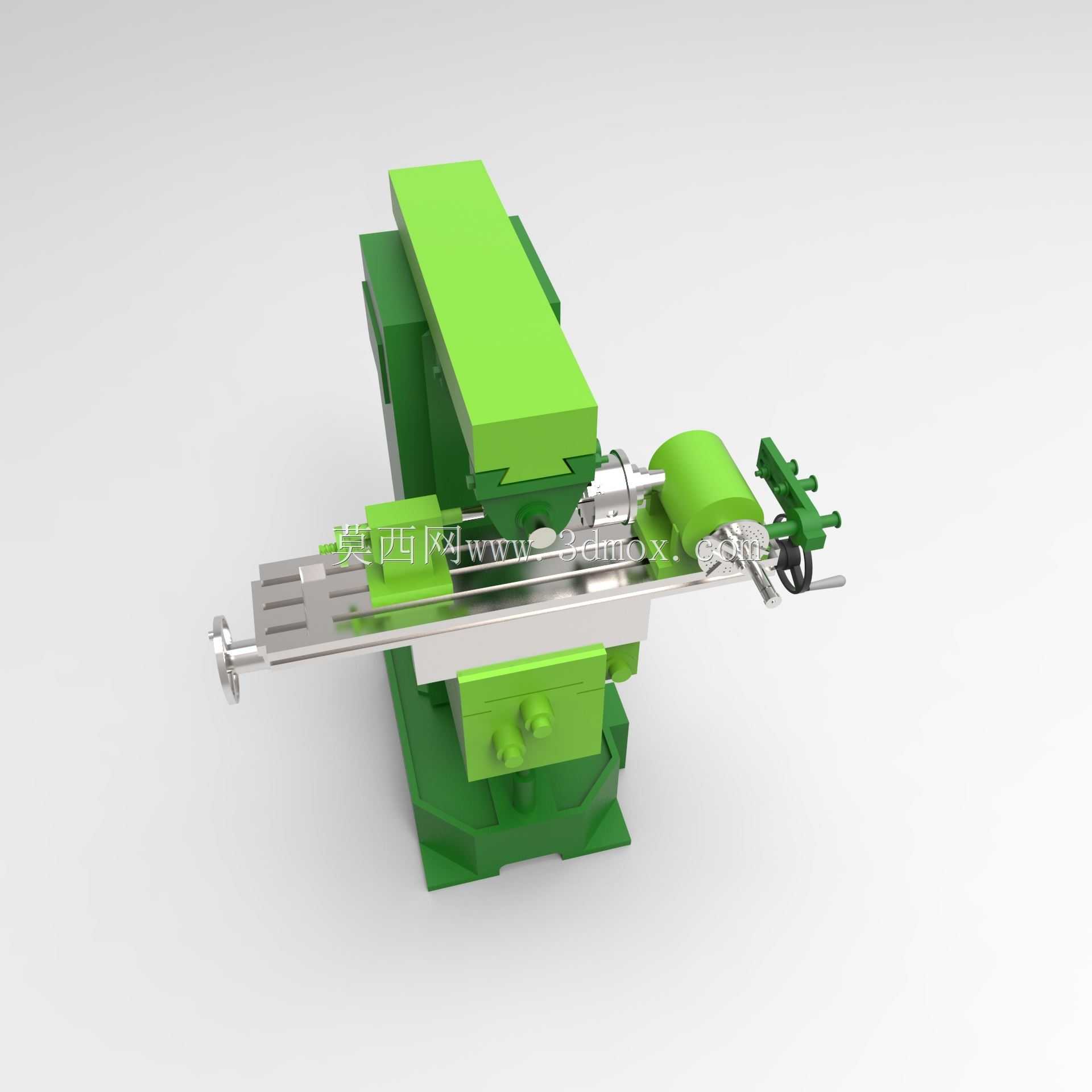

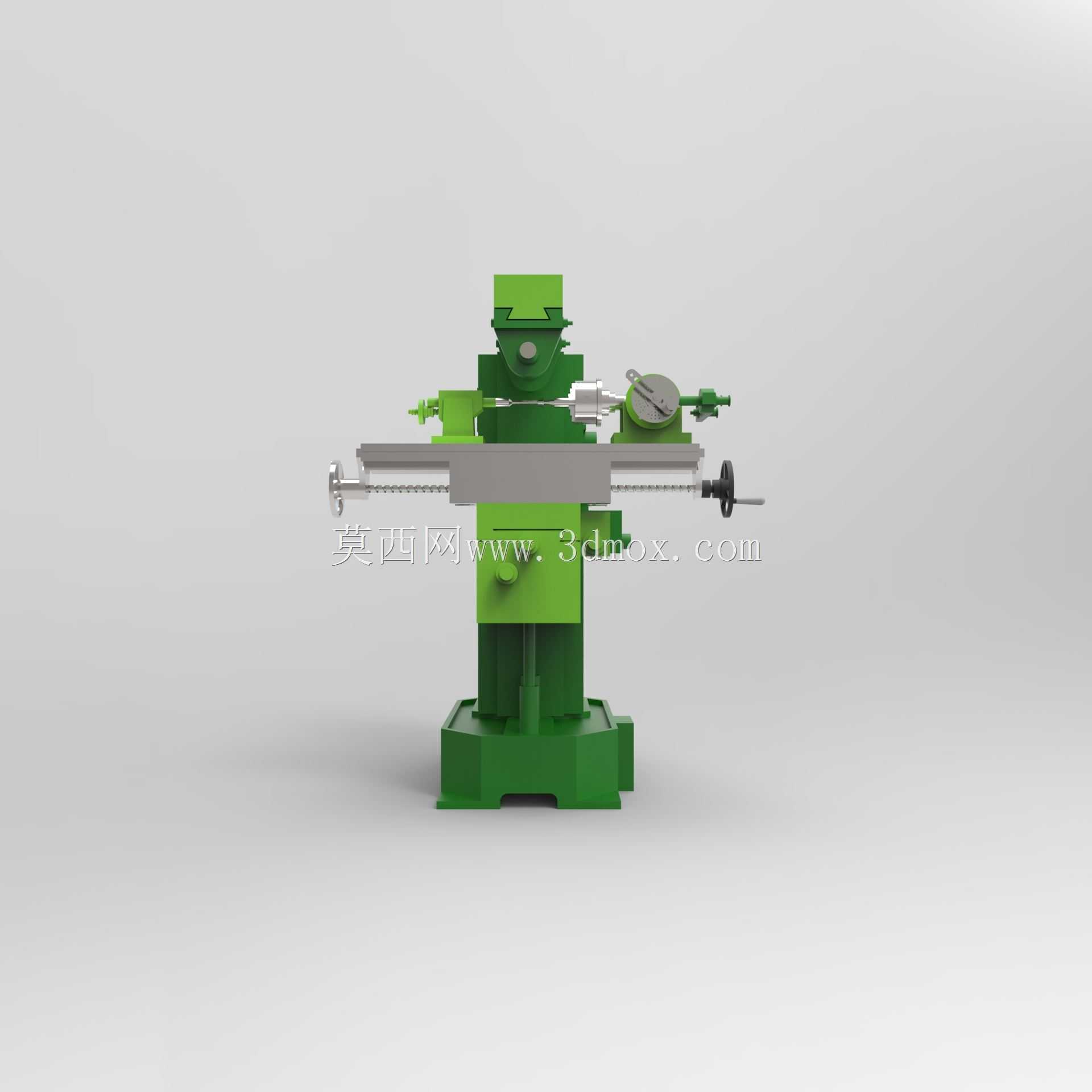

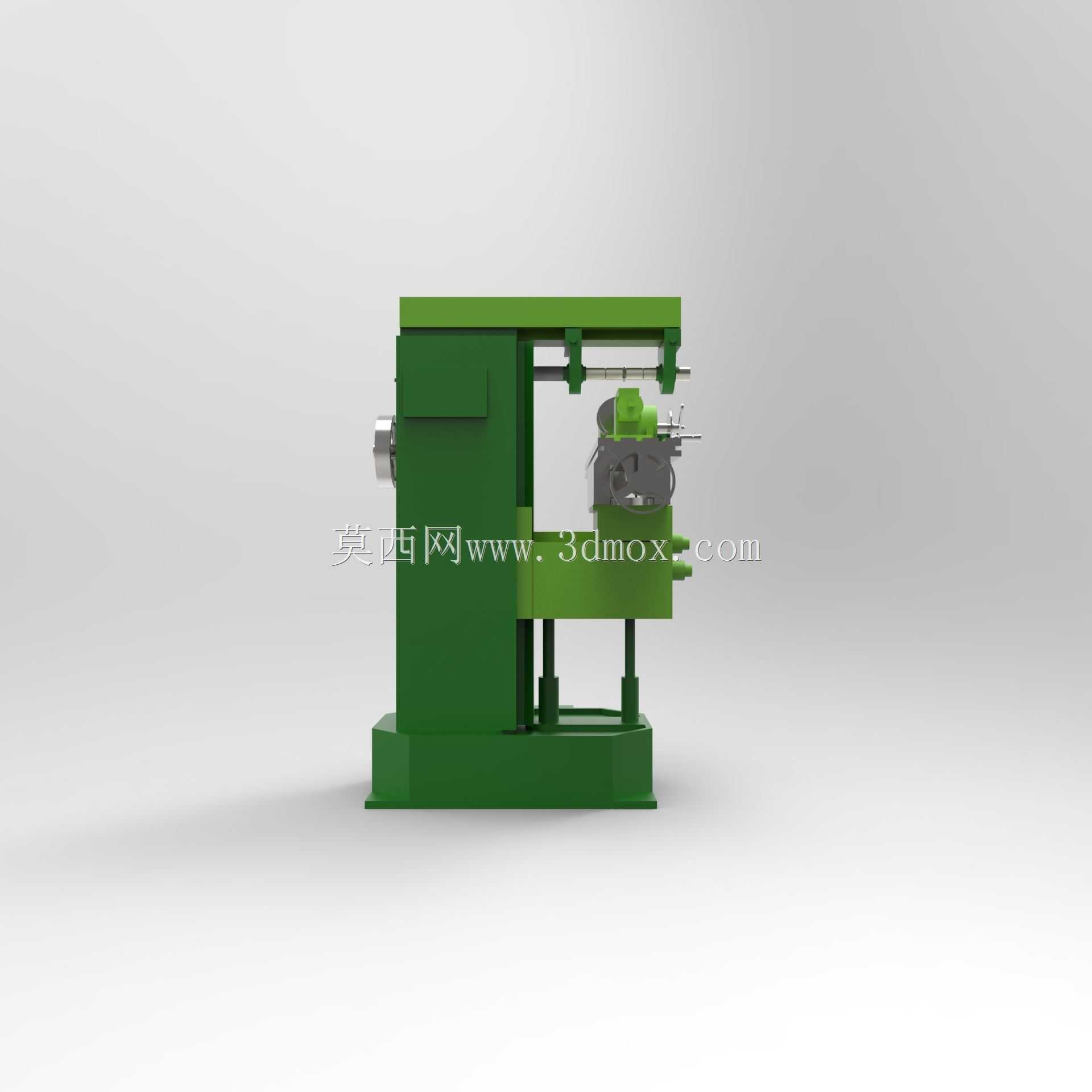

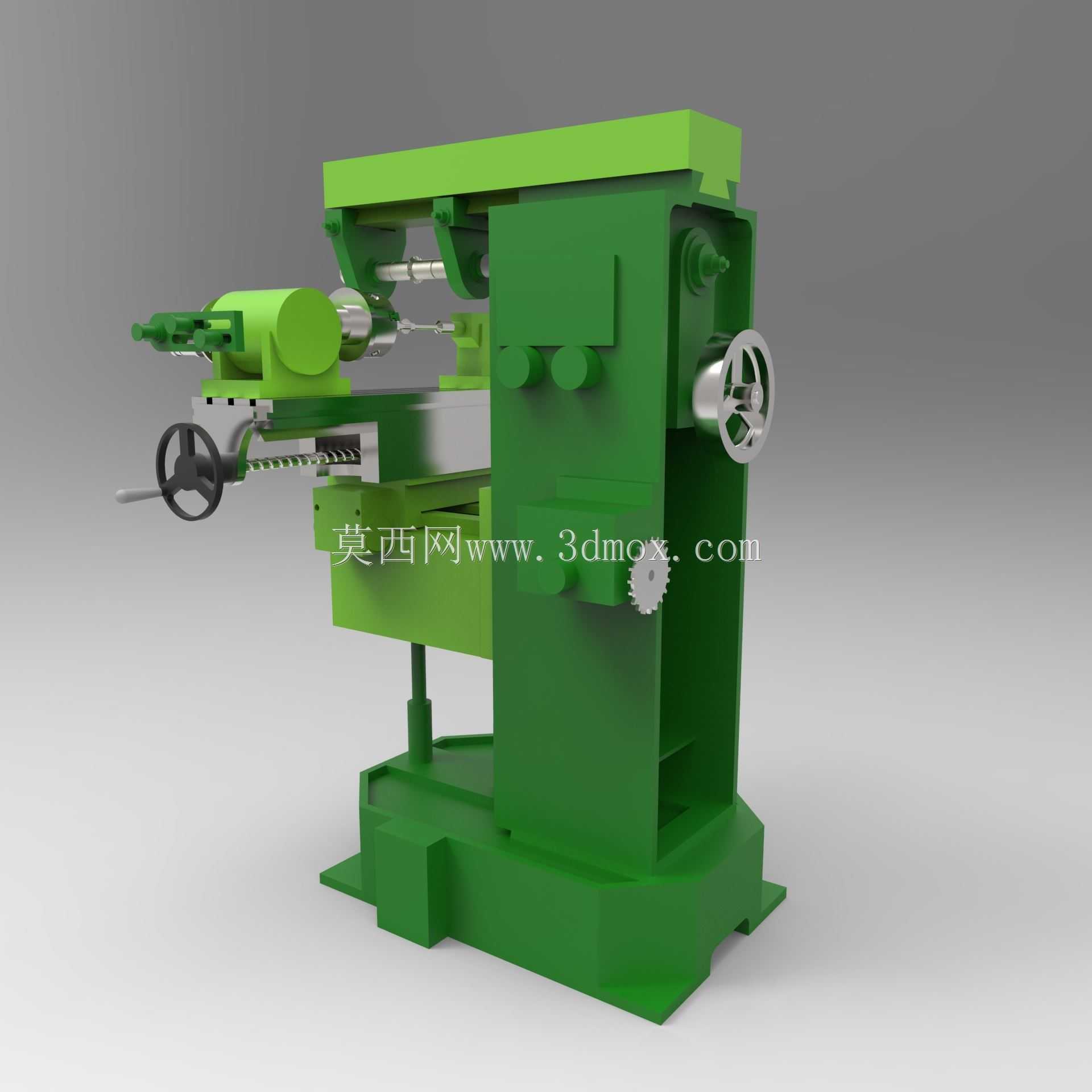

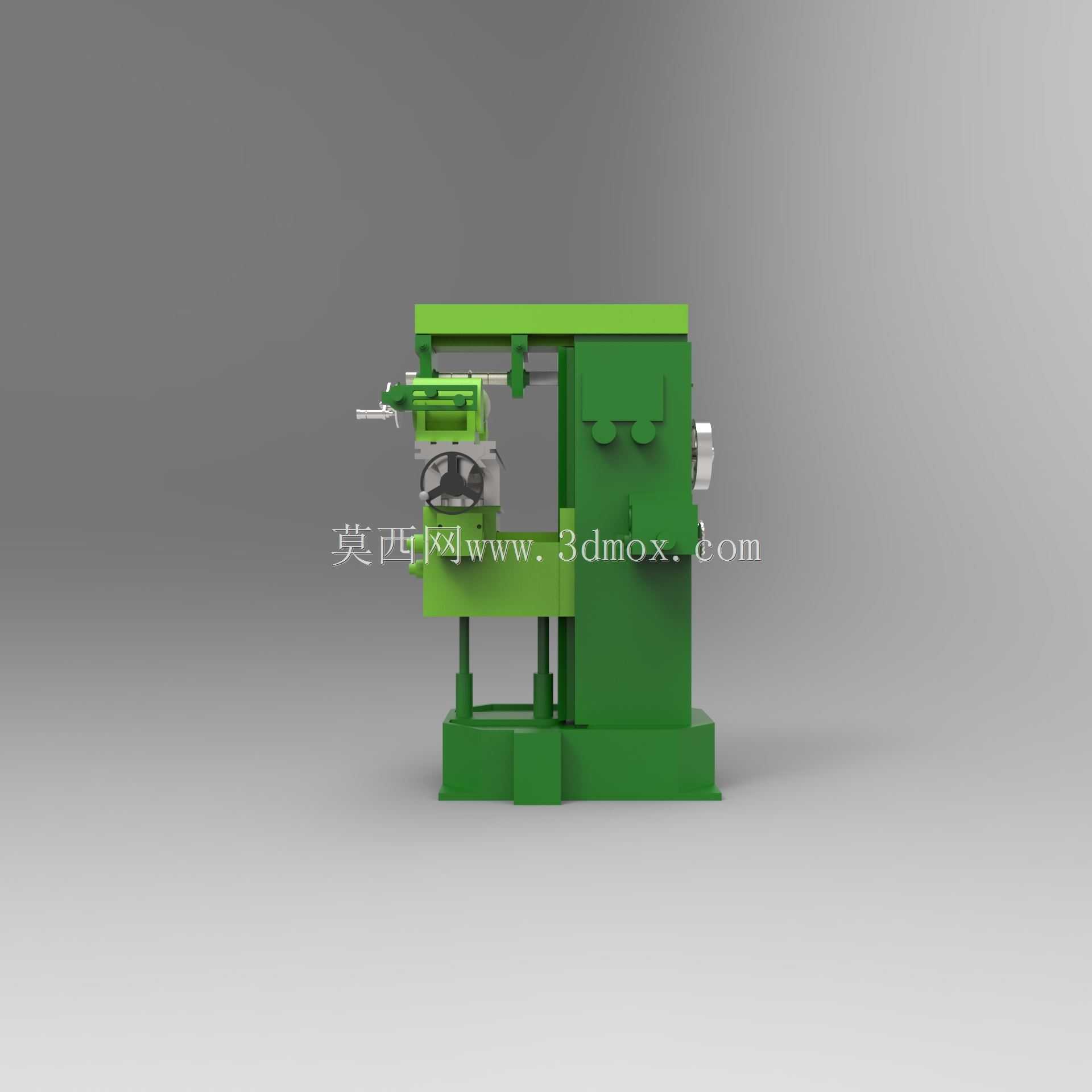

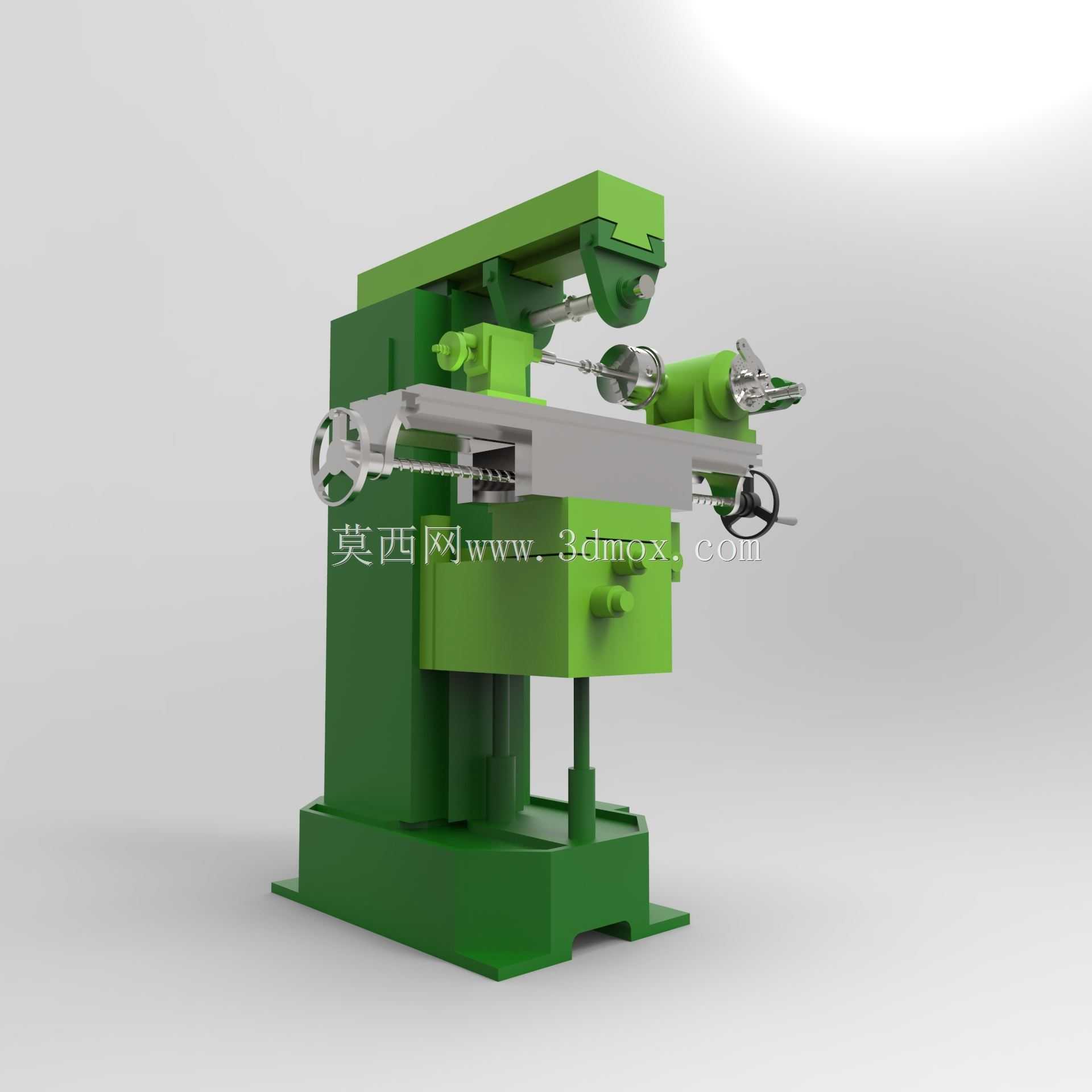

立式升降台铣床整机结构三维设计

这款立式升降台铣床是金属切削加工领域应用极为广泛的通用加工设备，主要适配各类中小型机械零件的平面、沟槽、齿轮、成型面以及复杂型腔的铣削加工，在通用机械制造、五金零件加工、模具修配、职业院校实训教学等场景中都承担着核心加工职能，能够完成粗铣、半精铣、精铣多道加工工序，加工精度稳定，操作适配性强，可适配不同材质的工件加工需求，从普通碳素钢、合金钢到有色金属、非金属工程塑料工件都可通过配套不同铣刀实现高效加工。从设备功能特性来看，该铣床采用立式主轴布局，主轴可沿轴向实现进给微调，搭配可纵横移动、升降调节的工作台结构，工作台可实现纵向手动/机动进给、横向手动/机动进给以及垂直方向的升降进给，多轴联动的进给结构能够满足不同位置加工面的走刀需求，设备配备的操作手轮布局符合人机工程学设计，操作人员可站在设备正面完成全部进给调节、主轴转速调整、切削参数切换操作，操作行程限位结构可避免超程碰撞，保障加工过程的设备安全。在设计思路层面，这款铣床采用整体式床身作为核心承载结构，床身内部集成主轴传动系统、润滑通路，底部采用加宽式底座结构提升设备整体稳定性，避免重切削过程中出现设备共振影响加工精度；悬梁结构可沿床身顶部导轨调整伸出长度，适配不同长度的刀杆安装需求，升降台部分采用矩形导轨配合镶条调节结构，可长期保持导轨配合精度，延长设备使用寿命，进给系统的传动齿轮、丝杠副都采用封闭防护结构，避免切削碎屑、切削液进入传动部件造成磨损。从外形尺寸与安装边界来看，该铣床整体采用立式紧凑布局，占地面积较小，不需要过大的车间安装空间，安装时仅需要平整的混凝土地面即可完成固定，不需要额外制作特殊地基，设备操作侧预留足够的工件上下料空间，后侧预留传动系统维护、电气线路检修的操作空间，整体安装边界适配中小型加工车间的设备排布需求，可单独布置作为独立加工工位，也可纳入机加工生产线作为铣削工序节点配套使用，设备的吊装结构设置在床身顶部重心位置，方便车间内的转运与安装就位。
