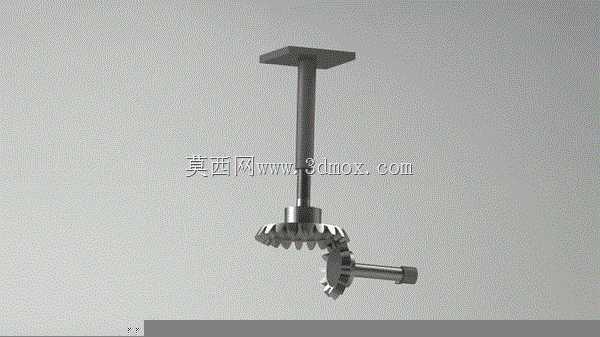

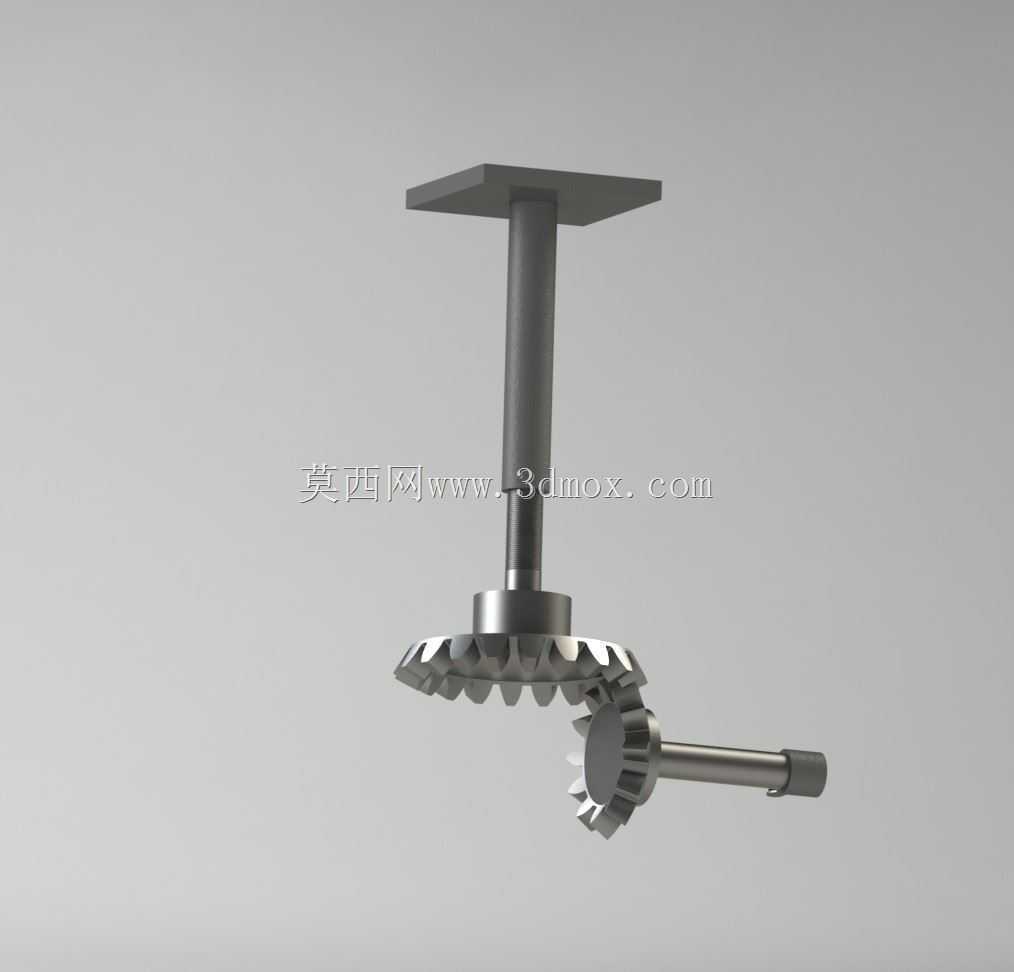

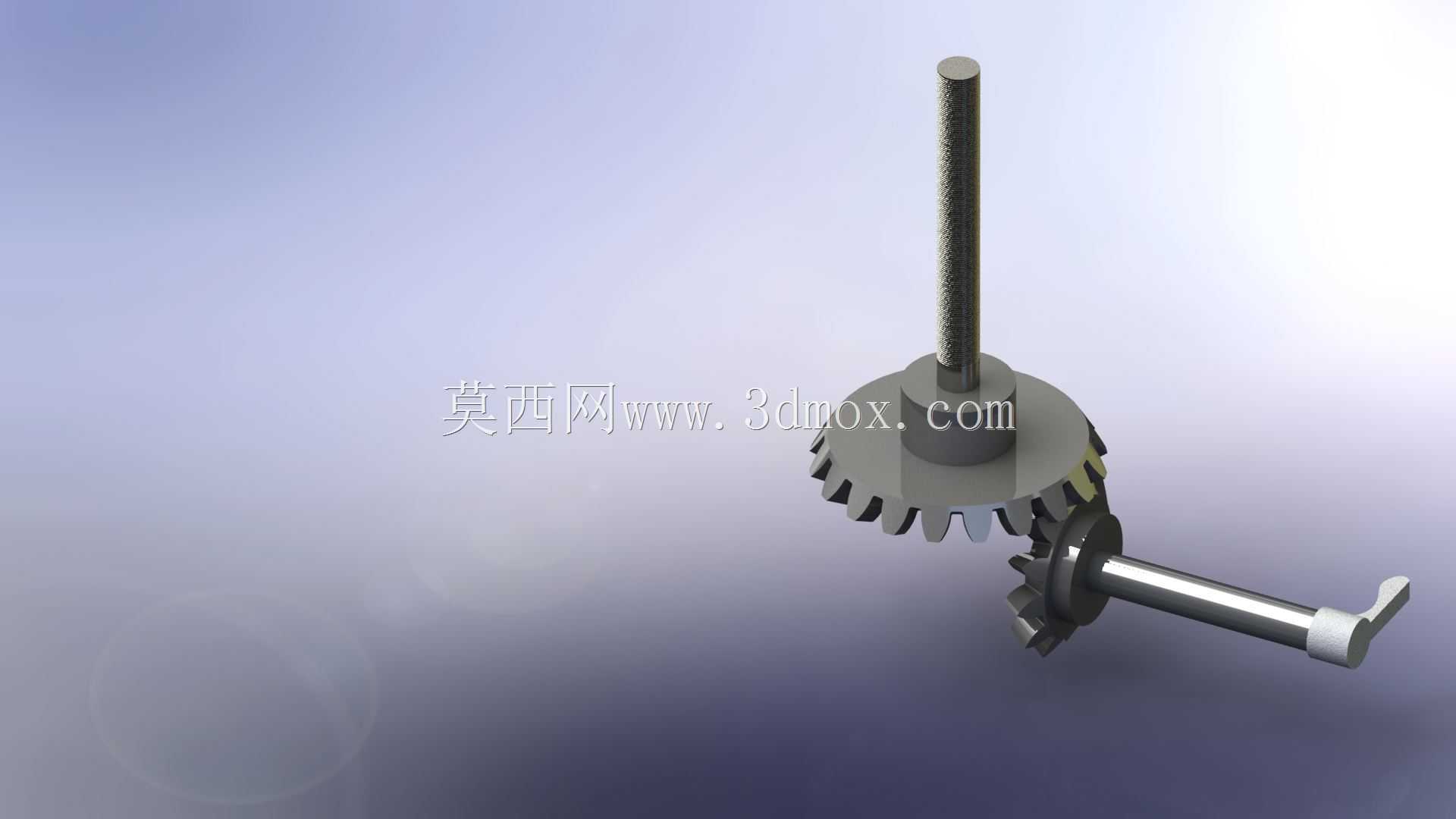

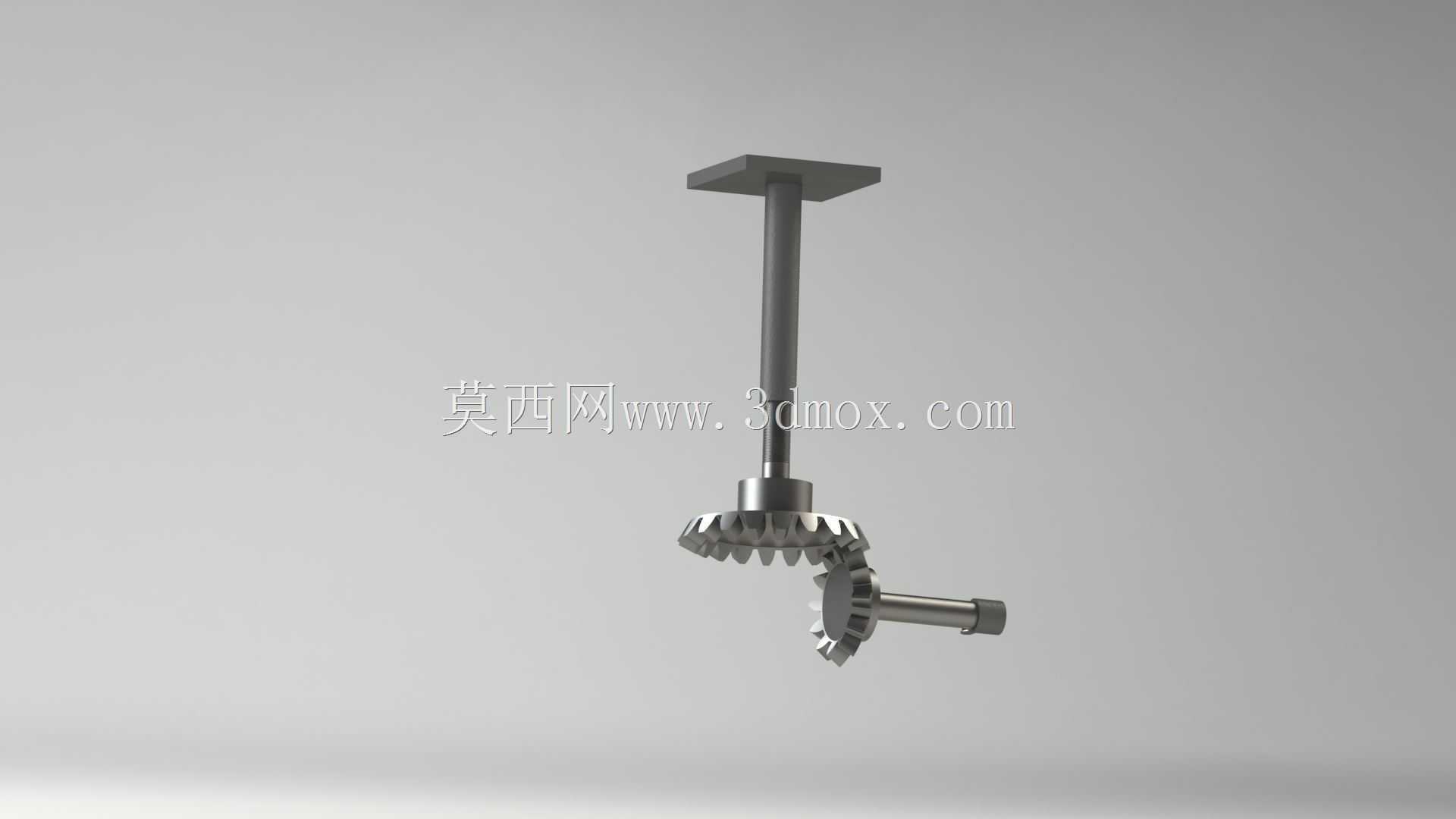

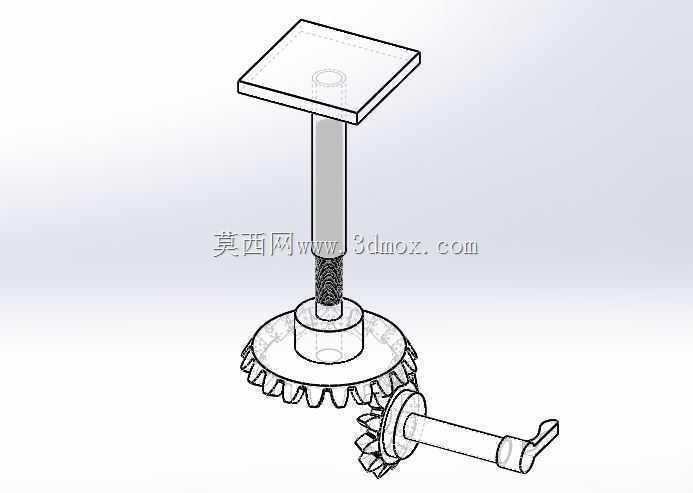

这套正交布置的锥齿轮轴组,核心解决的是空间垂直交错轴系的动力换向传输需求,在小型非标自动化设备的进给单元、教学演示传动台架、轻工机械的动力分路结构里都能见到同类结构的应用。从实际装配逻辑来看,竖直轴上端预留的平板安装面,是用来对接外部负载安装座的,不管是装小型转盘、顶升托盘还是检测工位的旋转载具,都能通过端面的安装孔位直接锁附,不需要额外加装转接法兰,能压缩整套传动单元的轴向安装空间。水平轴的轴端做了等径光轴段,是用来连轴器对接动力源的,不管是配步进电机的输出轴还是手动调节的手轮,都能保证同轴度偏差控制在合理范围,避免锥齿轮啮合时出现偏载打齿的问题。

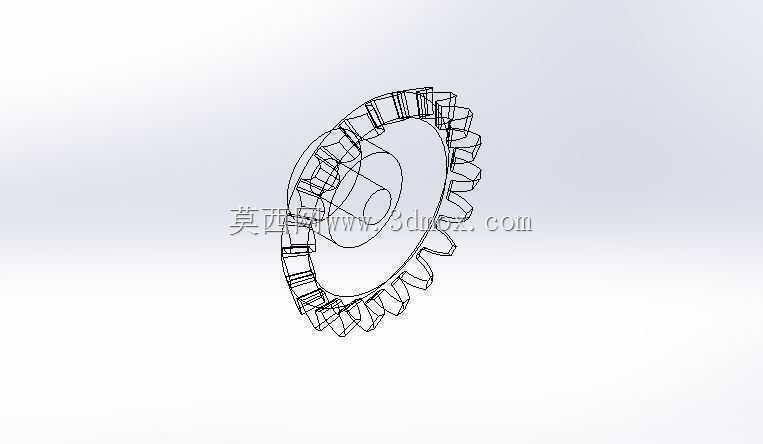

设计这套结构的时候,首先要卡准的是两个锥齿轮的分度圆锥角,因为是90度正交传动,两个配对锥齿轮的分锥角刚好互余,齿面接触区的调整是整个结构的设计核心——竖直轴的光杆段和上端安装座的配合间隙,水平轴和支撑段的配合公差,都要给齿面啮合留出微调余量,不然装配时很容易出现齿面仅边缘接触的情况,负载运行时不仅噪音大,齿面磨损速度也会快很多。两个轴的支撑段都做了等径光轴设计,没有多余的轴肩凸台,一方面是方便装配时直接穿入支撑轴承座,另一方面也能减少轴类零件加工时的台阶磨削工序,降低加工成本,适合小批量的设备配套生产。
从安装边界来看,竖直轴的总长度要匹配安装面到锥齿轮啮合中心的距离,上端安装平板的尺寸刚好覆盖常规小型负载的安装孔位范围,不会因为平板尺寸过大和周边的设备结构产生干涉;水平轴的伸出长度控制在连轴器安装所需的最小长度,避免轴伸过长出现运行时的径向跳动。两个锥齿轮的啮合中心距是固定的,装配时只要保证两个轴的轴线在空间内垂直相交,就能保证传动比的准确性,这套结构的传动比是按照等径锥齿轮设计的,输入输出转速一致,适合需要等速换向的传动场景,比如教学用的传动演示模型,或者小型设备上需要把水平输入动力转换为竖直方向旋转输出的工位。

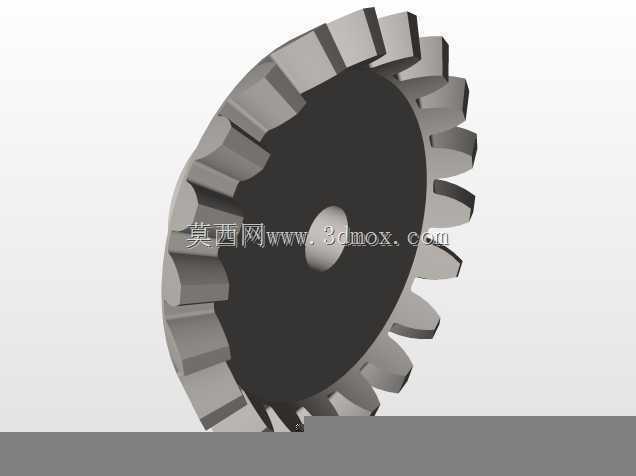

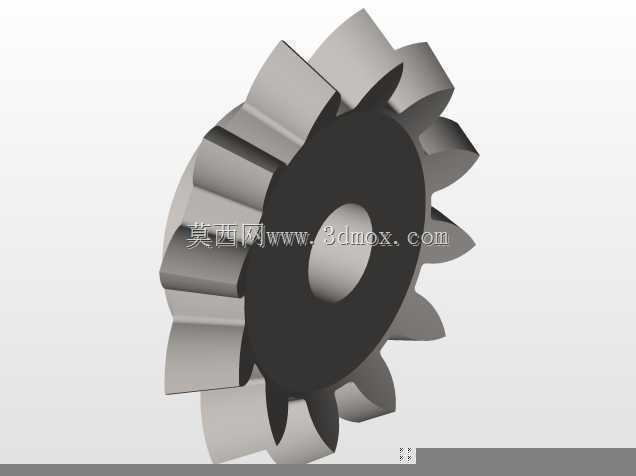

实际使用中,这套轴组的锥齿轮采用的是直齿锥齿轮结构,相比螺旋锥齿轮,它的轴向力更小,对支撑轴承的载荷要求更低,不需要选用大载荷的推力轴承,用普通的深沟球轴承就能满足支撑需求,能进一步降低整套传动结构的成本。齿部的啮合间隙设计在合理范围,既不会因为间隙过大出现传动回程误差,也不会因为间隙过小导致运转卡滞,在低速轻载的传动场景下,这套结构的传动效率能保持在较高水平,日常维护只需要定期在齿面涂抹润滑脂,就能保证长期稳定运行,不需要复杂的密封油路结构,适合开放式或者半开放式的设备安装环境。
另外,竖直轴上端的平板安装面做了平面度处理,保证负载安装后不会出现端面跳动,水平轴的轴端做了倒角处理,方便连轴器的装配导入,两个轴的材质都选用常规的中碳钢调制处理,齿面做了高频淬火提升耐磨性,既能满足轻载传动的强度要求,也不会因为材质成本过高导致整套结构的性价比下降。在非标设备设计时,如果遇到动力源布置方向和负载旋转方向垂直的情况,直接套用这类轴组的结构尺寸,能省去大量的齿轮参数计算和轴系校核时间,只要根据实际负载大小调整轴径和齿轮模数,就能快速完成对应工位的传动结构设计。
