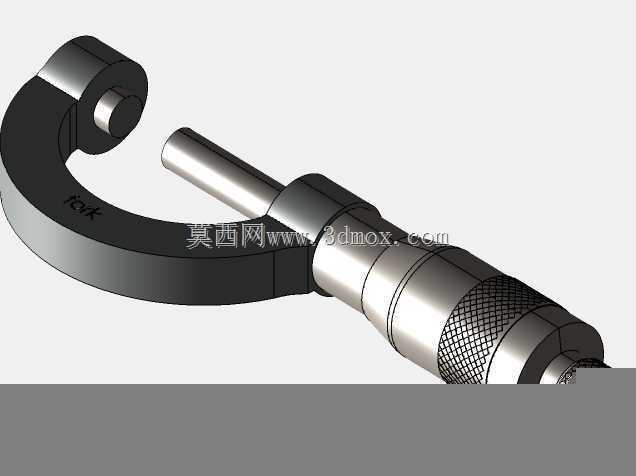

0-25mm量程外径千分尺精密测量结构

　　在机械加工现场的工序检验环节，外径千分尺是一线操作人员和质检人员手边最常用的接触式精密测量器具，这套0-25mm量程的千分尺结构，覆盖了小尺寸轴类零件、精密销钉、小直径棒料的外径尺寸检测场景，无论是普通车床加工后的轴径抽测，还是磨床精加工后的尺寸终检，或是五金冲压件的料厚复核，都能依托其螺旋副传动的放大原理，实现微米级的尺寸读数，满足IT6-IT8级精度零件的检测需求。

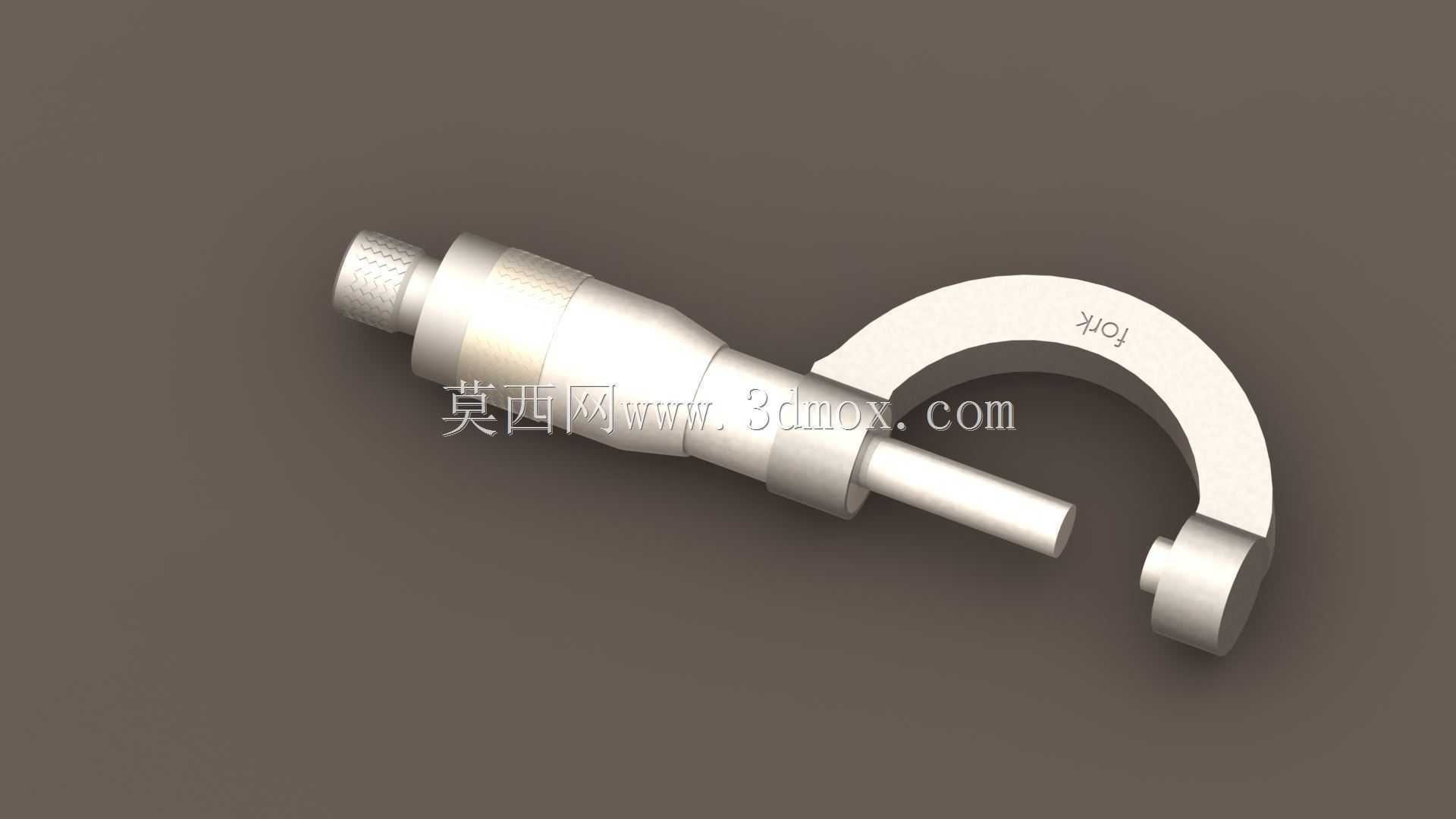

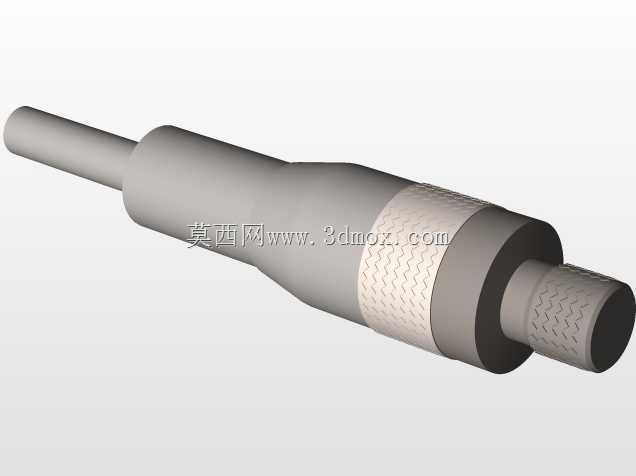

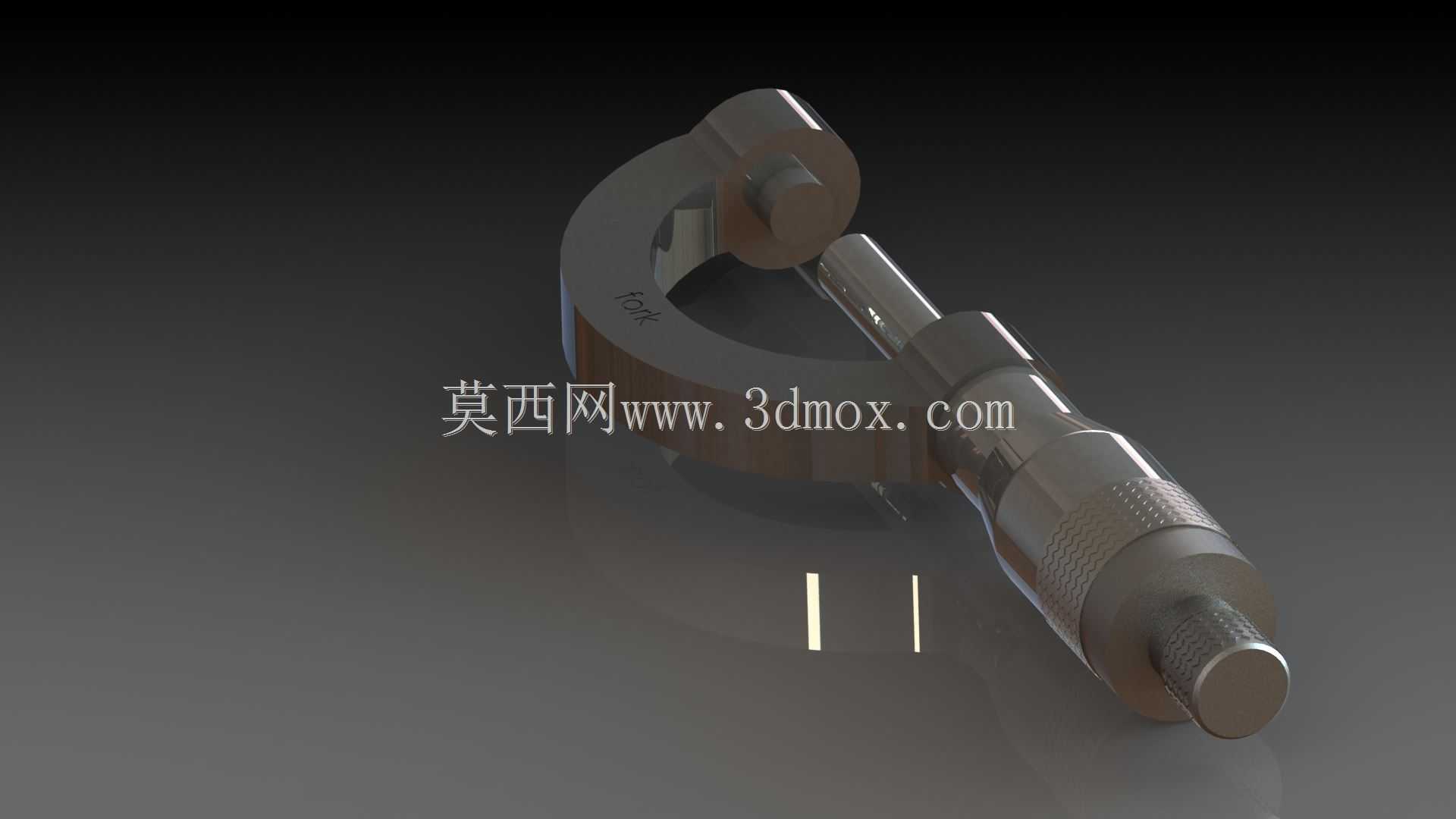

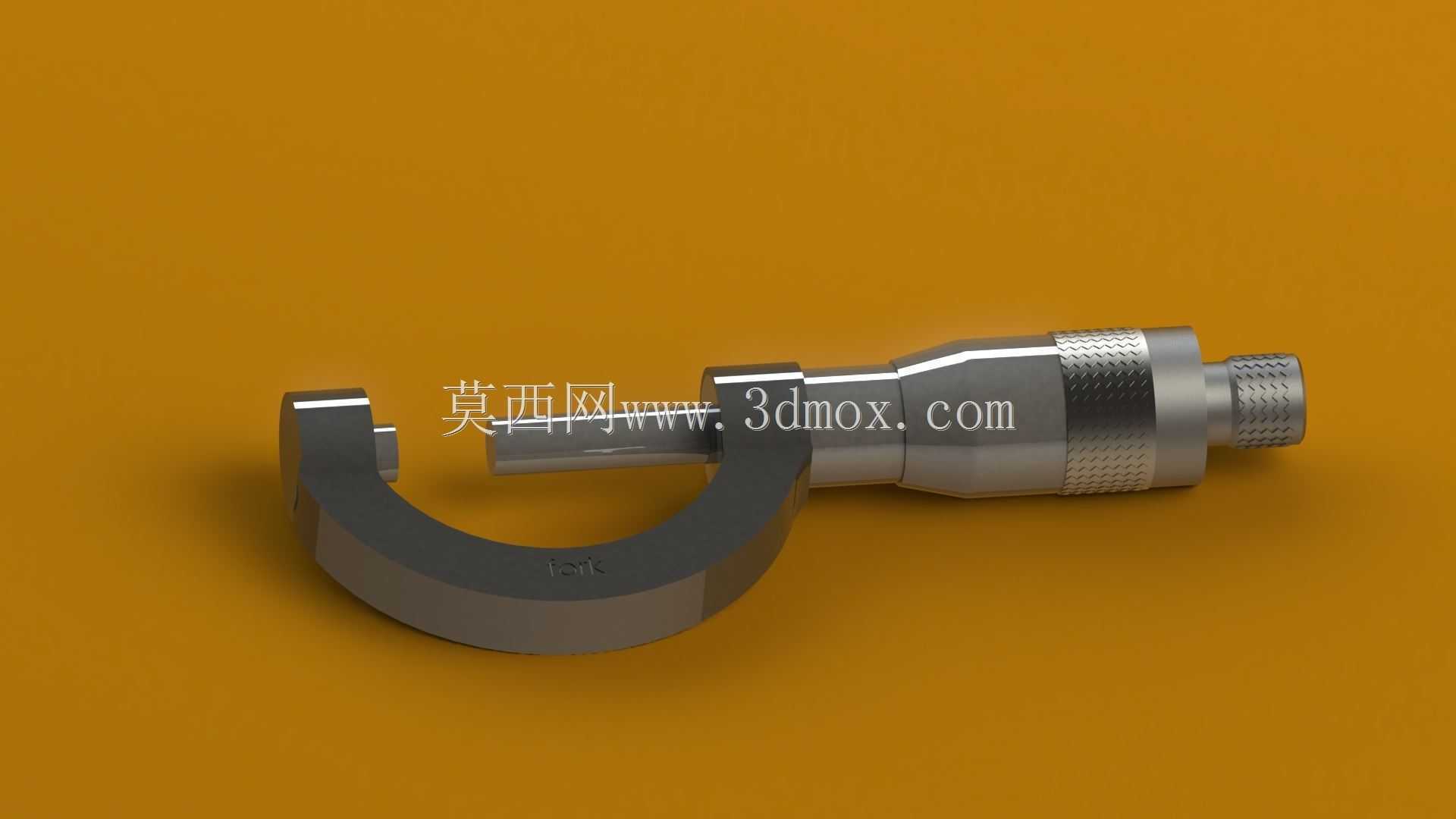

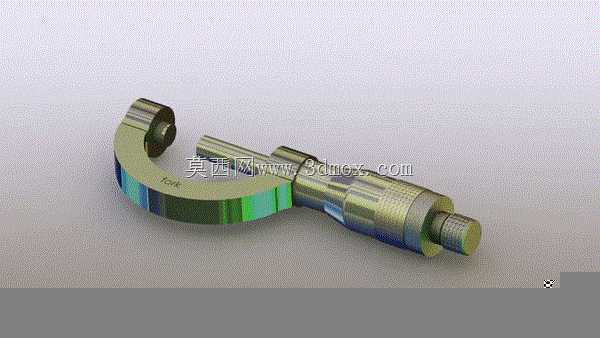

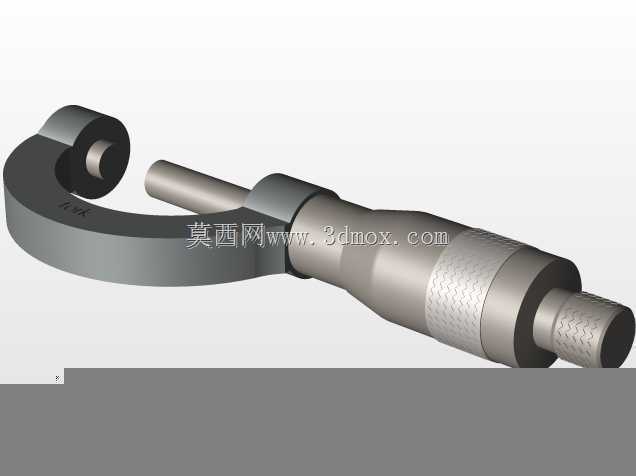

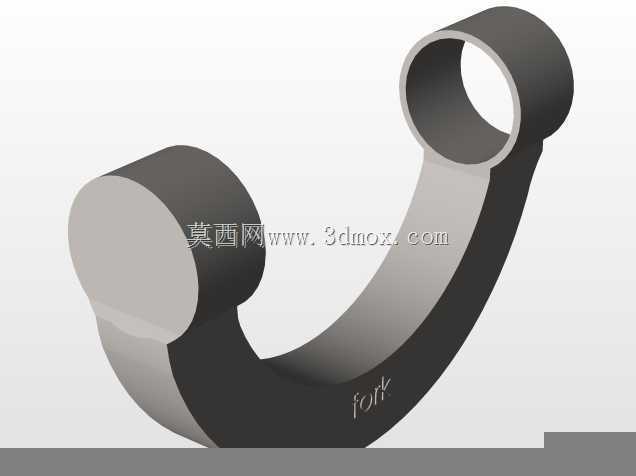

　　从结构设计逻辑来看，这套千分尺采用了经典的弓形架体布局，架体的弧形轮廓并非随意设计，其开口深度刚好适配25mm量程内的工件最大径向尺寸，测量时架体不会与工件的非测量面产生干涉，架体本身做了等强度的截面设计，在保证握持刚度的同时尽可能控制整体重量，避免长时间手持测量带来的疲劳，也能减少架体受力变形带来的测量误差。架体一端的固定测砧采用硬质合金镶片设计，测砧的测量面经过精密研磨，平面度控制在微米级，长期使用也不容易出现磨损，保证测量基准的稳定性；另一端的测微螺杆与固定套管、微分筒组成螺旋读数机构，螺距采用标准的0.5mm设计，微分筒圆周均匀刻划50个分度，每转动一个分度，测微螺杆的轴向位移就是0.01mm，配合固定套管上的毫米和半毫米刻度线，能够直接读出0.01mm级的测量数值，估读情况下可分辨0.001mm的尺寸差异。

　　测微螺杆的移动配合间隙经过精密调校，既保证螺杆轴向移动顺畅无卡滞，又不会存在径向窜动影响测量精度，螺杆尾部的测力装置采用棘轮结构，当测量面接触工件达到额定测力时，棘轮会发出打滑的咔咔声响，提示操作人员已经达到合适的测量压力，避免不同操作人员施力大小不同带来的测量误差，也能防止测力过大压伤工件表面或者损坏螺杆螺纹副。锁紧装置布置在架体靠近测微螺杆的位置，扳动锁紧拨杆即可固定测微螺杆的位置，方便将千分尺从工件上取下后再读数，尤其适合在空间狭窄、视线无法直接对准刻度线的工位使用。

　　从安装和使用边界来看，这套千分尺整体长度控制在单手握持的舒适范围内，弓形架的最大外轮廓宽度不会超过100mm，在小型零件的批量检测场景中，操作人员可以单手持尺完成测量动作，另一只手取放工件，检测效率能够满足生产线节拍要求。架体表面做了哑光镀铬处理，既能够防止车间环境中的水汽、切削液腐蚀尺身，哑光表面也不会在车间灯光下产生反光，避免读数时因为反光看错刻度数值。固定套管和微分筒的刻度线采用蚀刻填漆工艺，刻度线条清晰锐利，长期使用擦拭也不会出现刻度脱落的问题。

　　在实际使用场景中，这类小量程千分尺除了常规的外径尺寸测量，配合不同的测头附件还可以完成窄槽宽度、小尺寸键槽深度、纸张或薄金属片的厚度测量，在精密装配环节，也可以用来测量配合件的过盈量或者间隙值，是机械制造、五金加工、精密维修场景中不可或缺的基础量具。这套三维结构完整还原了千分尺的所有装配关系，从架体的曲面造型到测微螺杆的螺纹细节，再到微分筒的刻度排布、棘轮测力装置的内部棘爪结构都做了准确复现，对于量具类产品的结构设计学习、测量原理的教学演示，或者机加工工位的工装布局模拟，都能提供准确的结构参考。设计过程中充分考虑了实际使用中的人机工程需求，架体的握持位置做了圆弧过渡，没有尖锐棱角，手持时贴合手掌轮廓，长时间使用也不会产生硌手的问题；测微螺杆的行程严格控制在25mm范围内，两端都设置了限位结构，防止螺杆旋出过多导致螺纹副脱开，损坏量具内部结构。
