西格玛型双Z叶片槽式混合搅拌设备

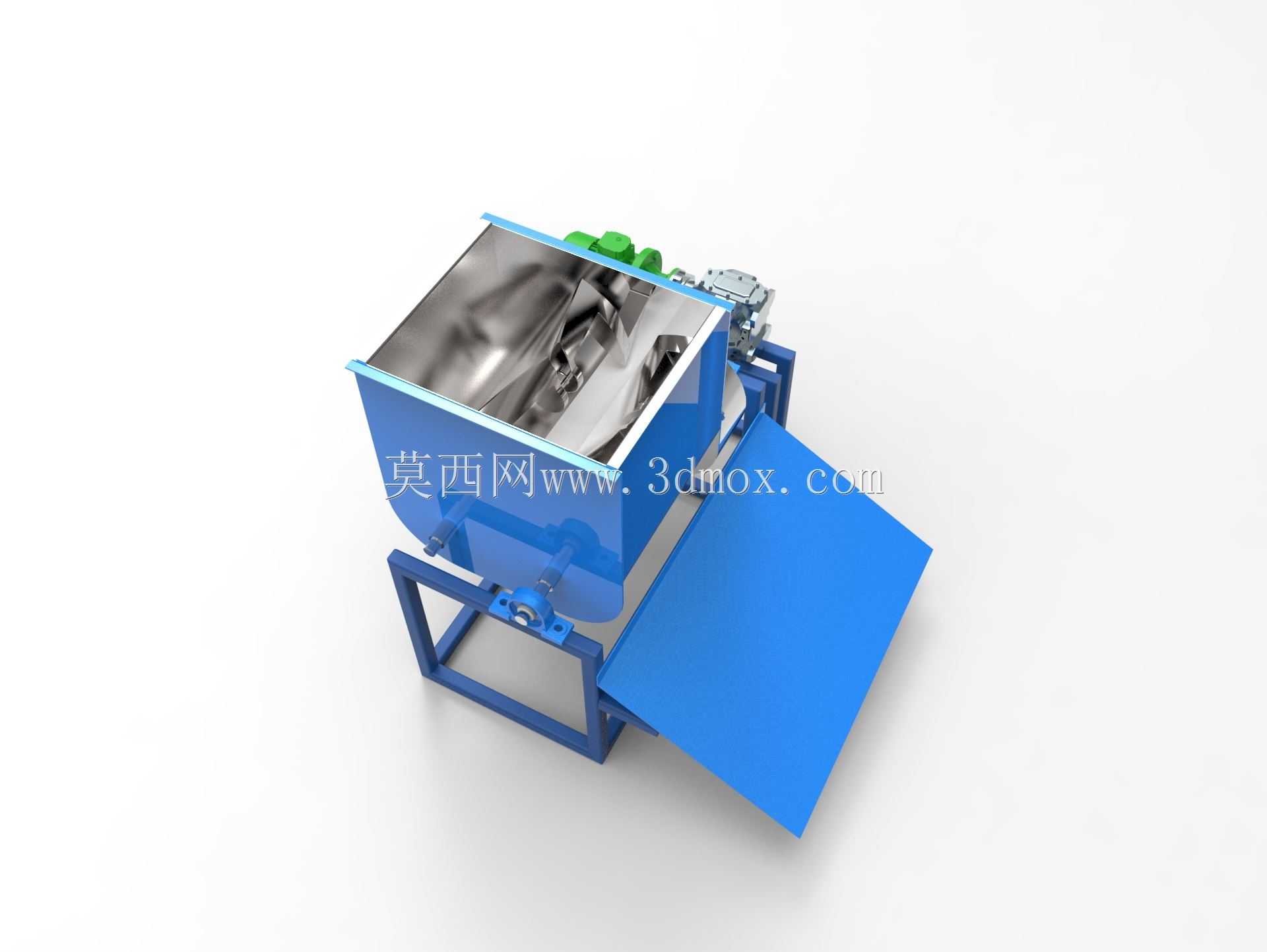

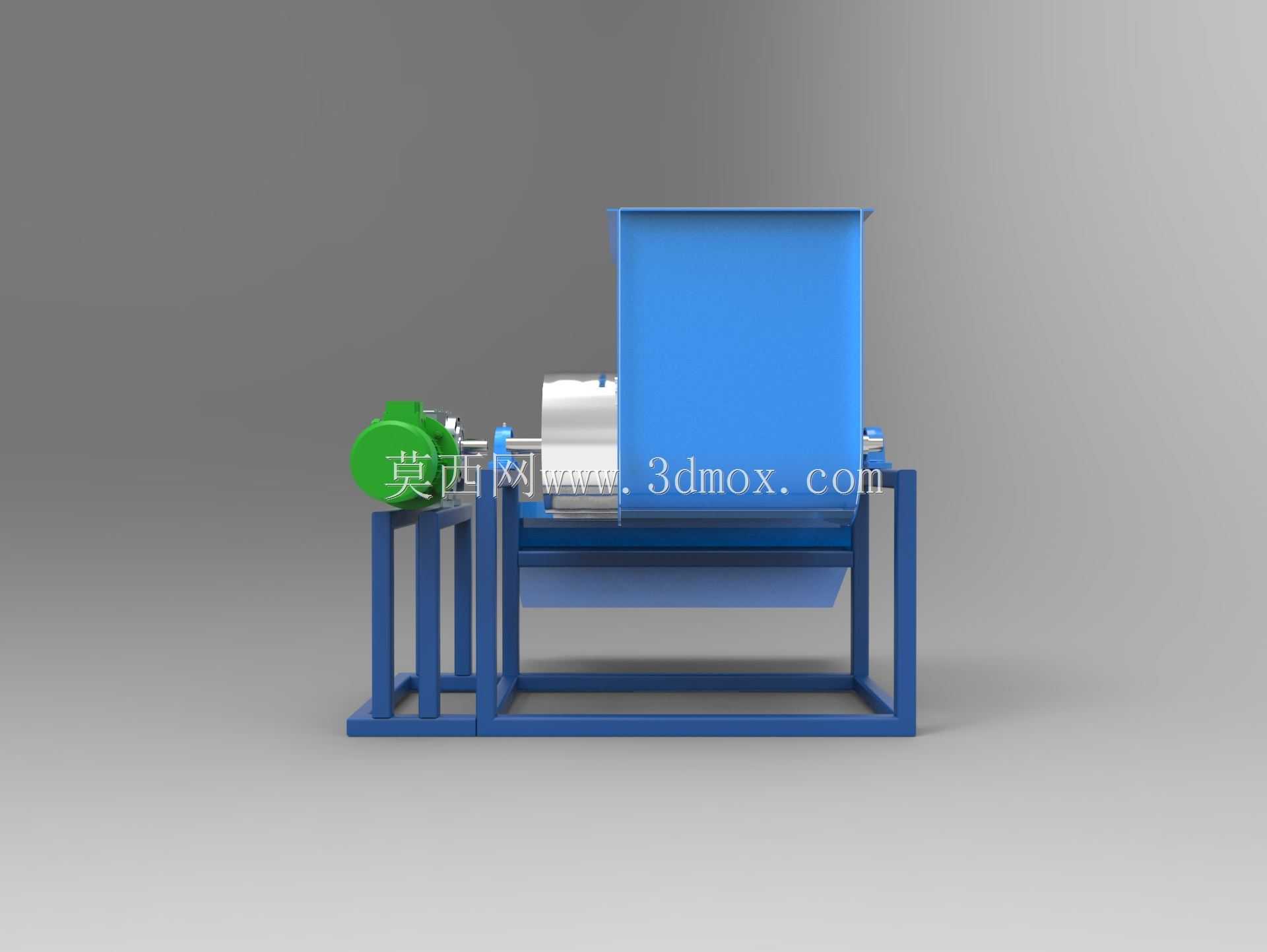

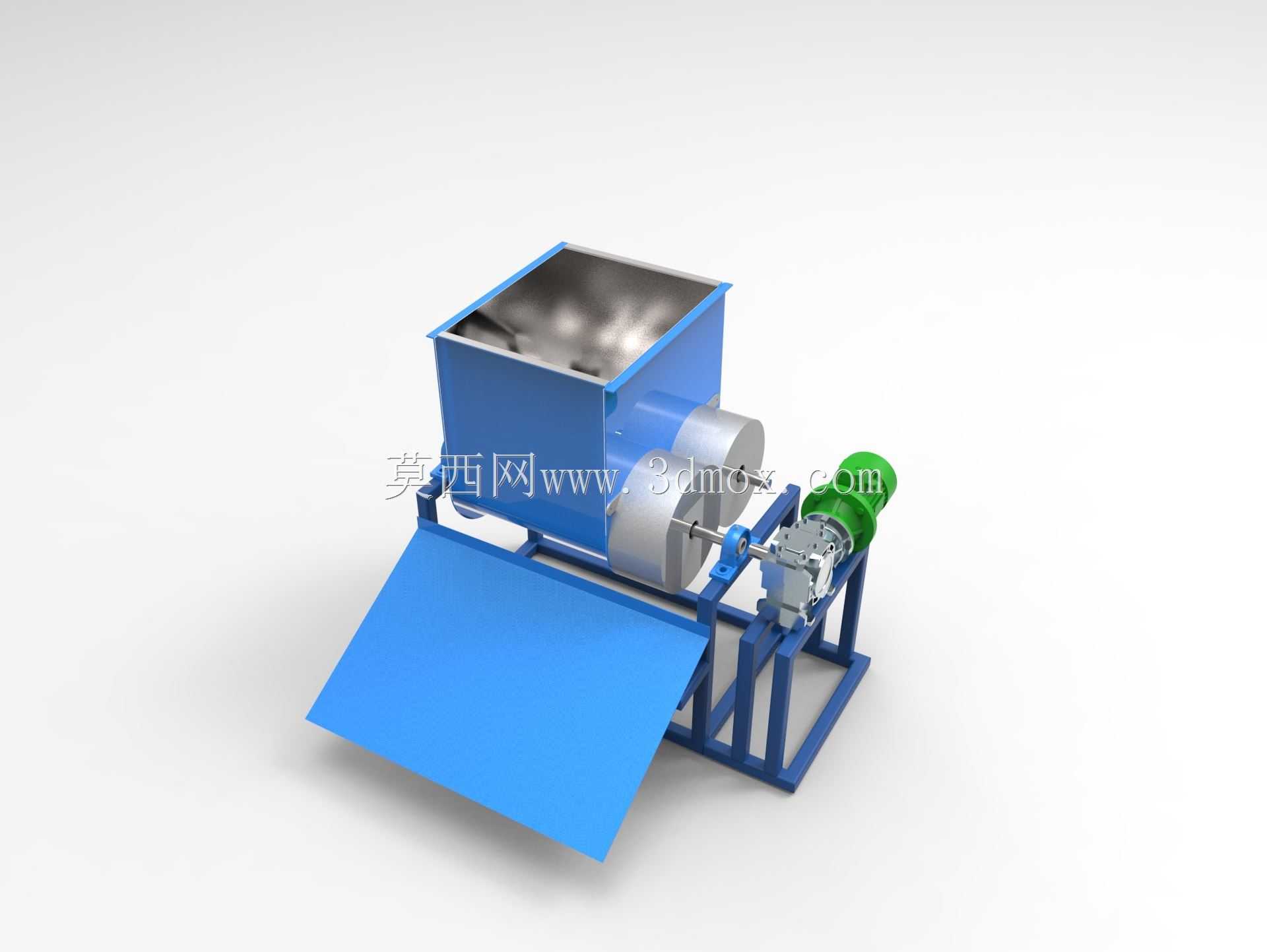

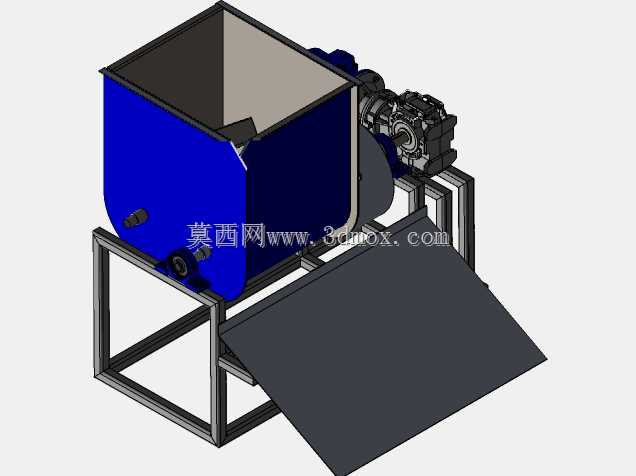

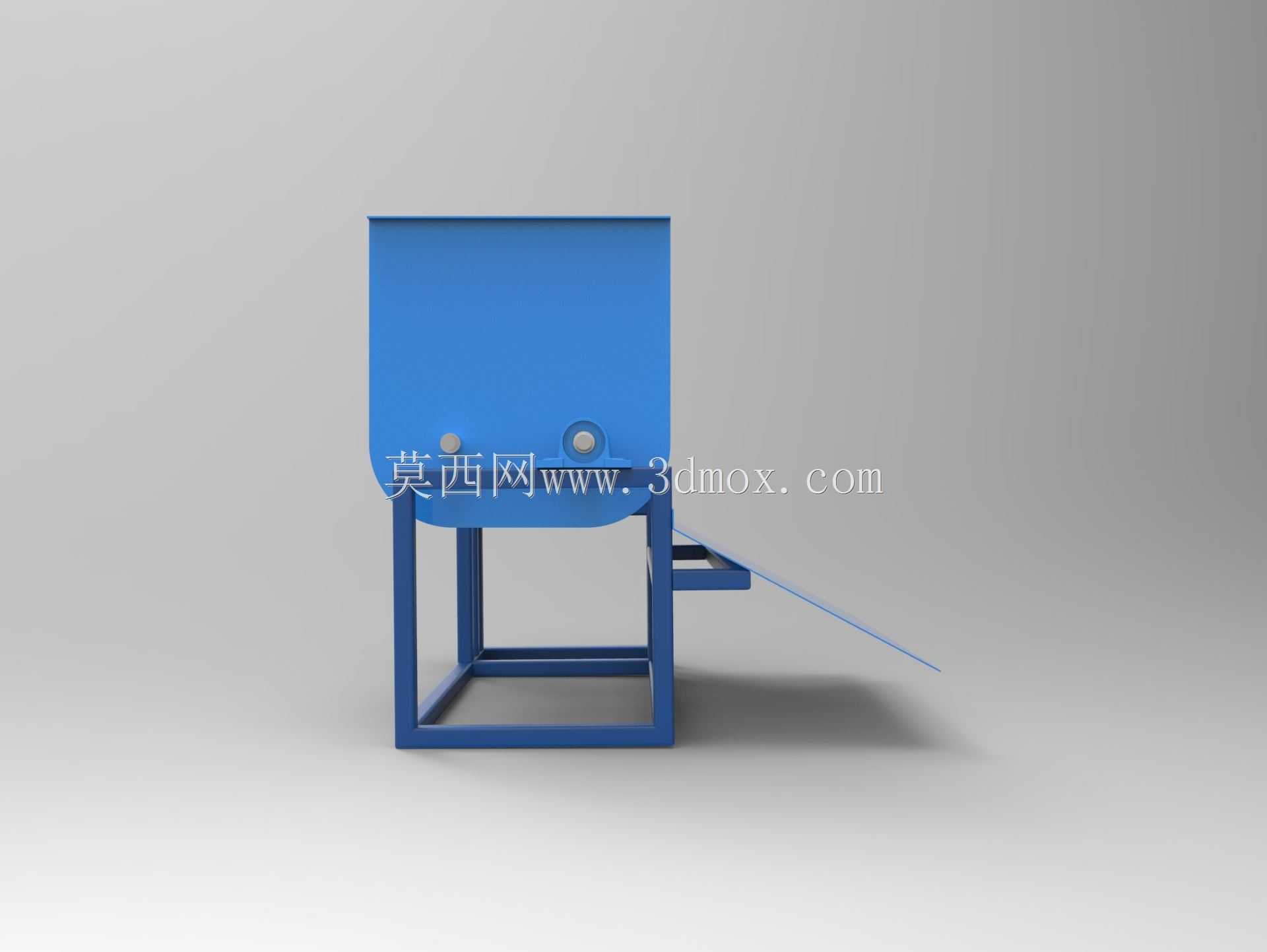

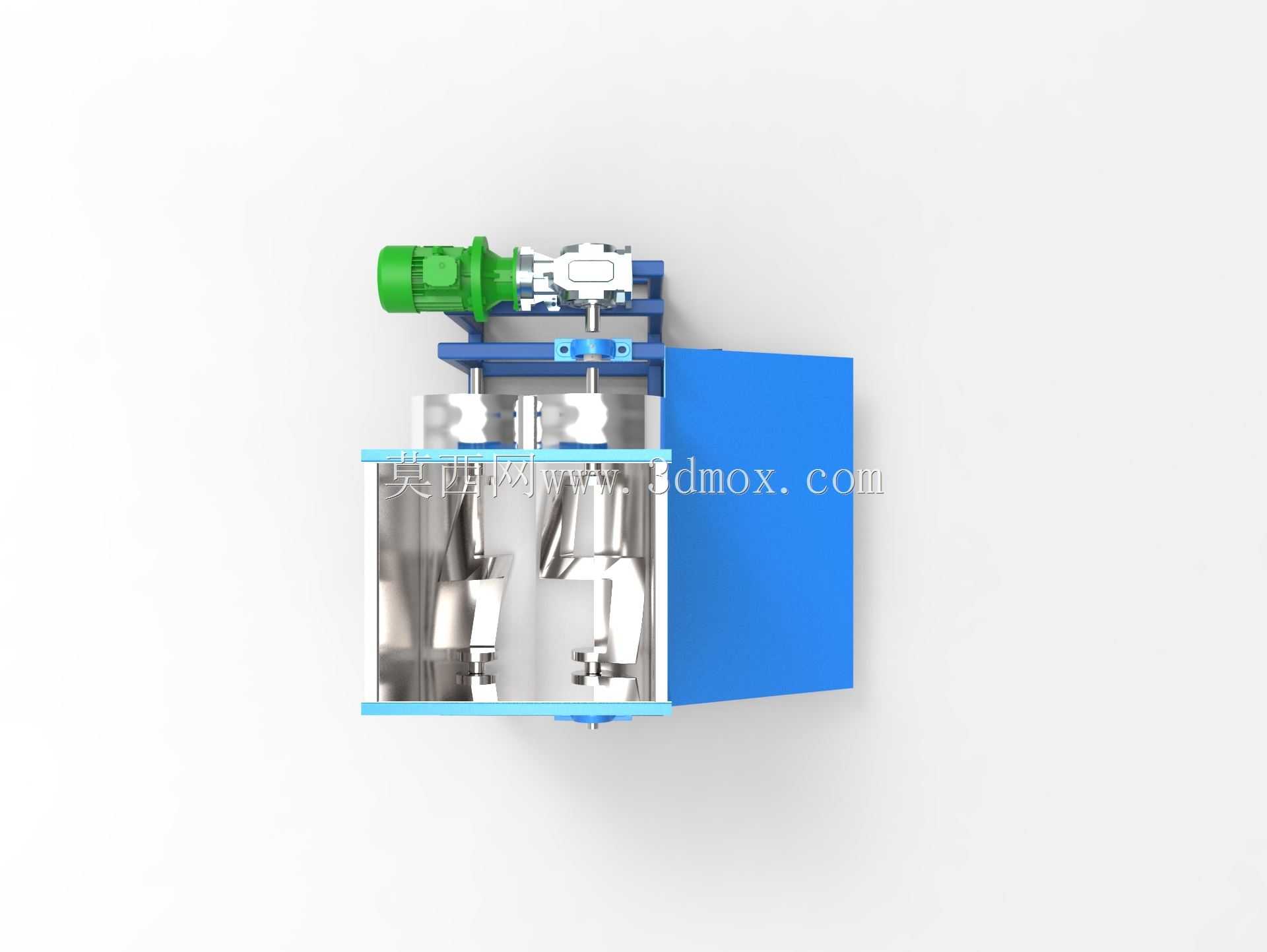

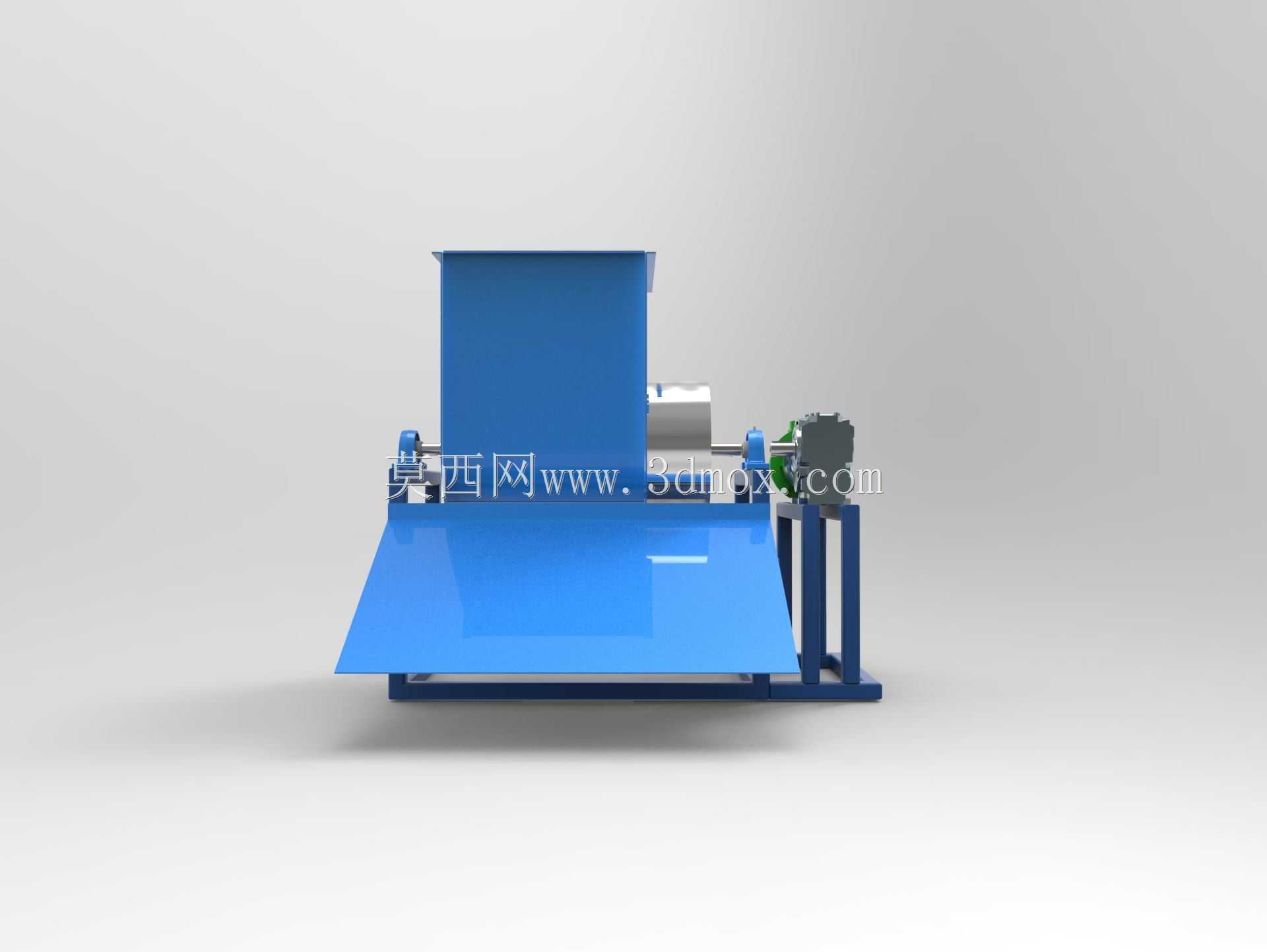

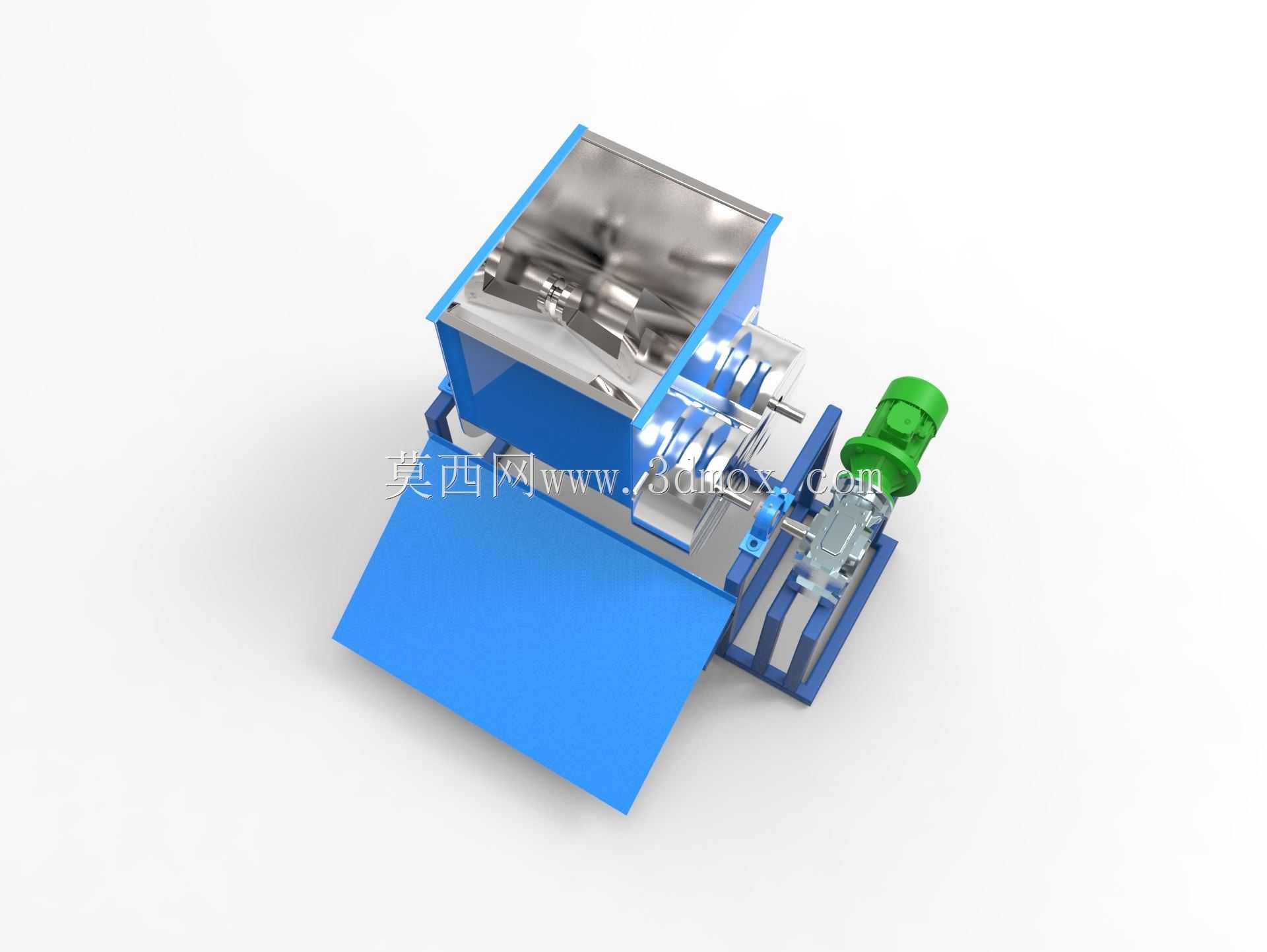

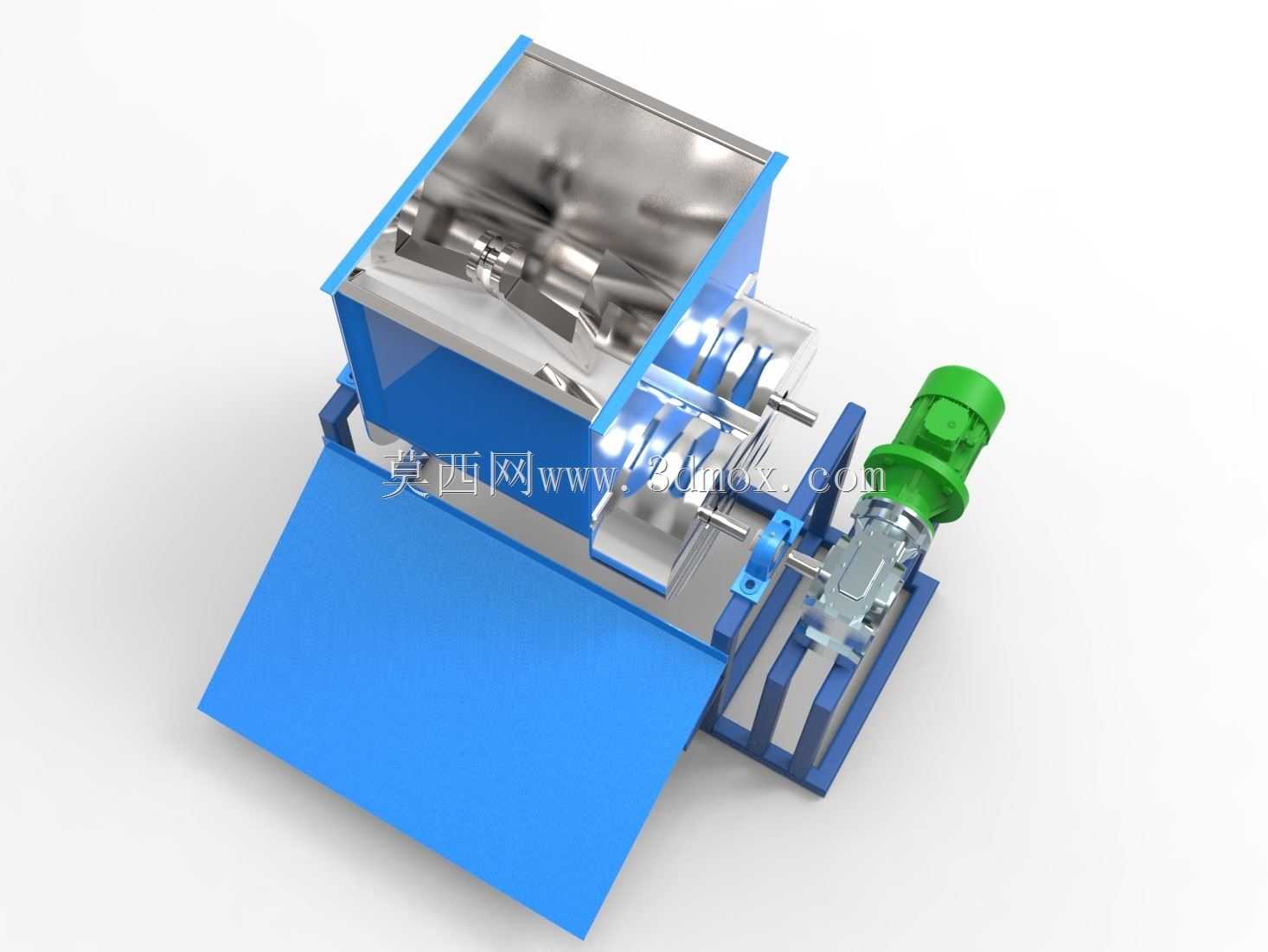

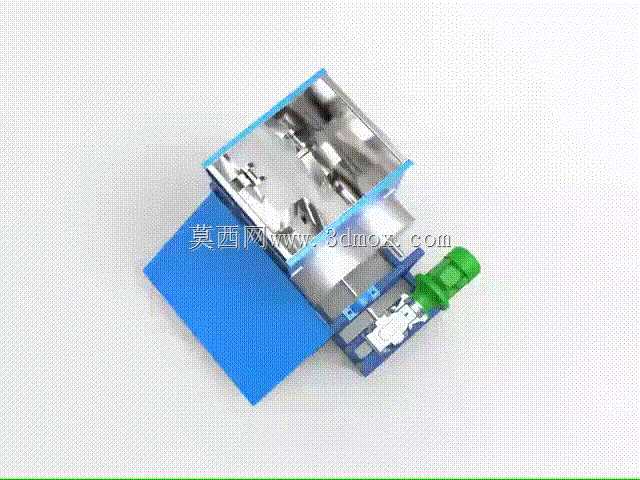

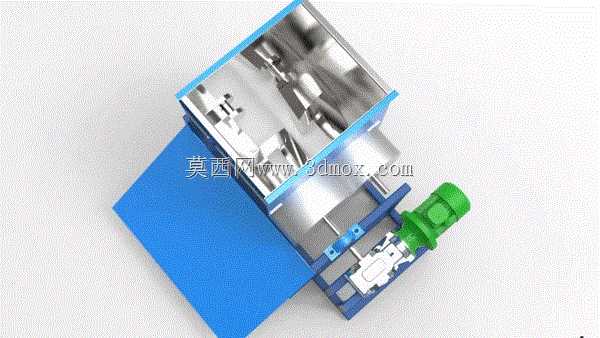

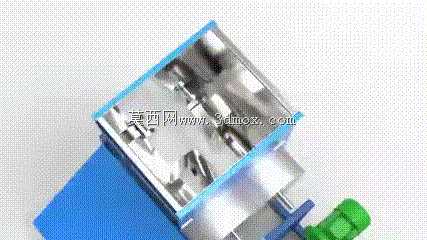

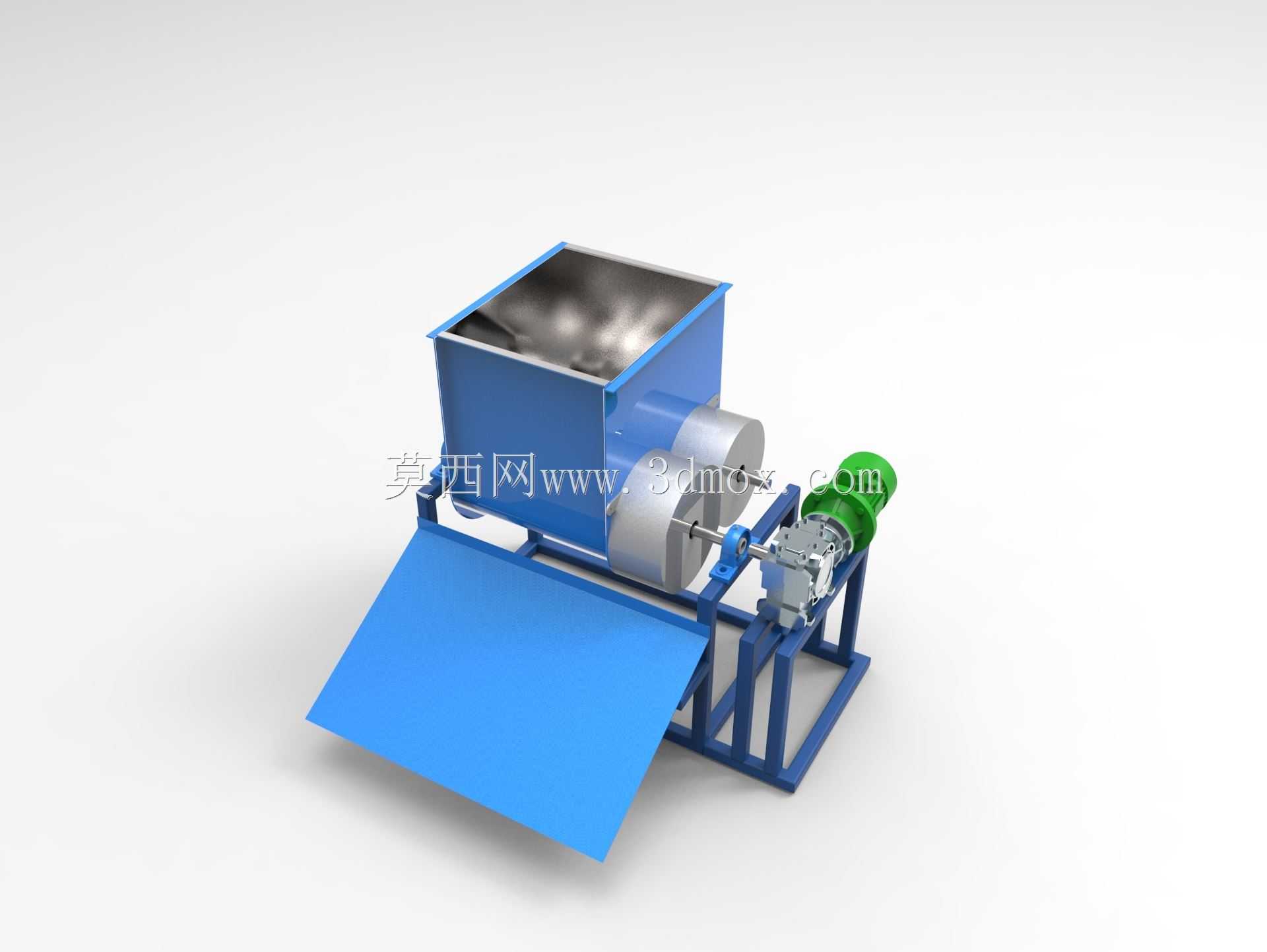

　　该款搅拌混合设备主要面向高粘度物料的混配作业场景，常见应用于密封胶、电池浆料、食品馅料、高分子复合材料等物料的捏合混炼工序，这类物料粘度普遍在10万厘泊以上，普通桨叶搅拌无法实现物料的充分剪切、折叠与分散，而西格玛Z型叶片的结构设计恰好适配这类工况的混料需求。设备整体采用卧式槽型结构，搅拌槽为敞口式设计便于投料与后期清理，槽体采用圆弧过渡内壁，无物料残留死角，槽体与机架之间设置可翻转铰接结构，配合手动或液压驱动机构可实现槽体120度翻转卸料，适配小批量多批次的生产换料需求。两根平行布置的Z型搅拌轴采用差速反向转动设计，两轴叶片之间保持极小的啮合间隙，转动过程中叶片与叶片、叶片与槽壁之间会产生强烈的剪切、挤压、折叠作用，

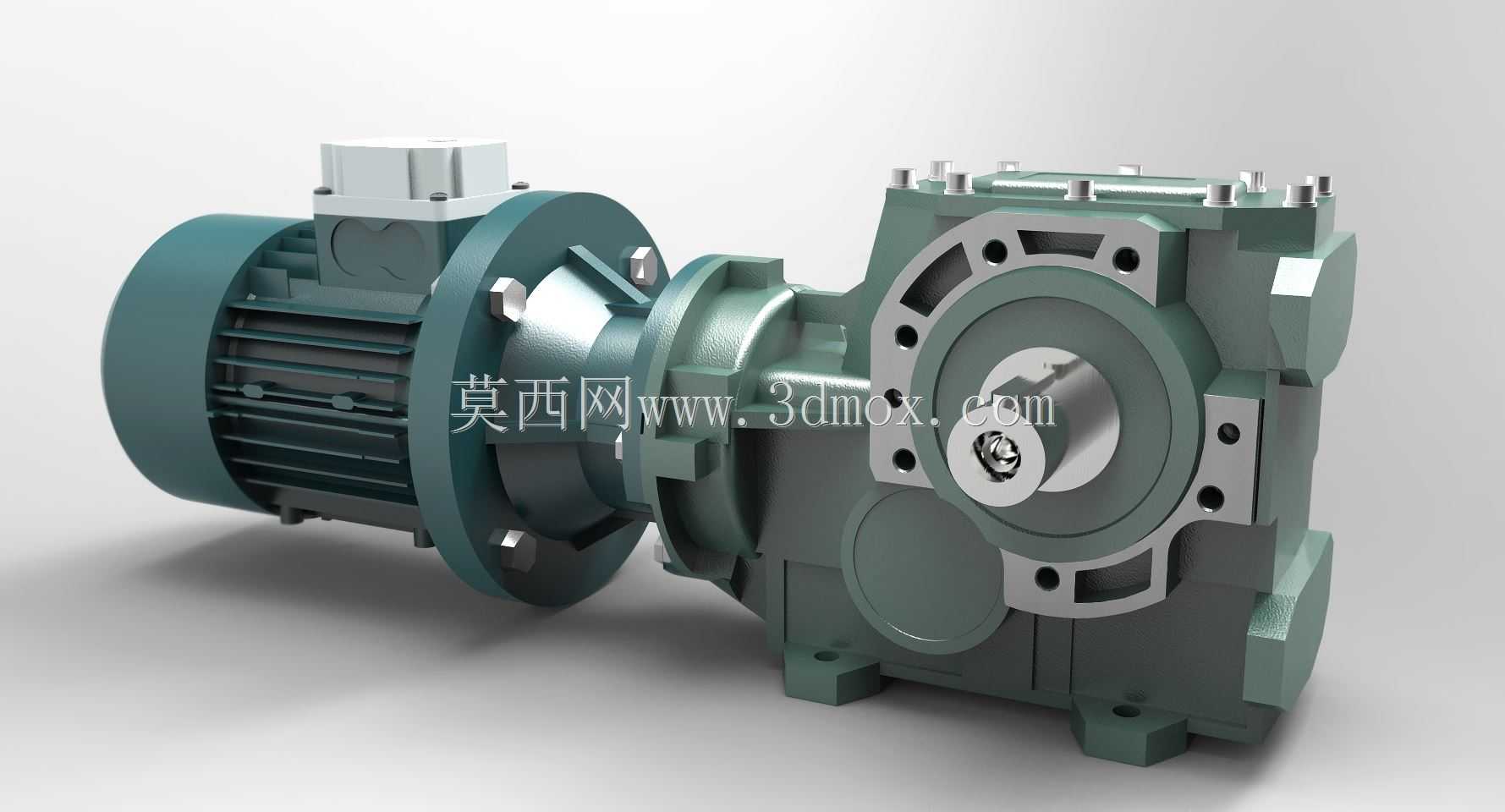

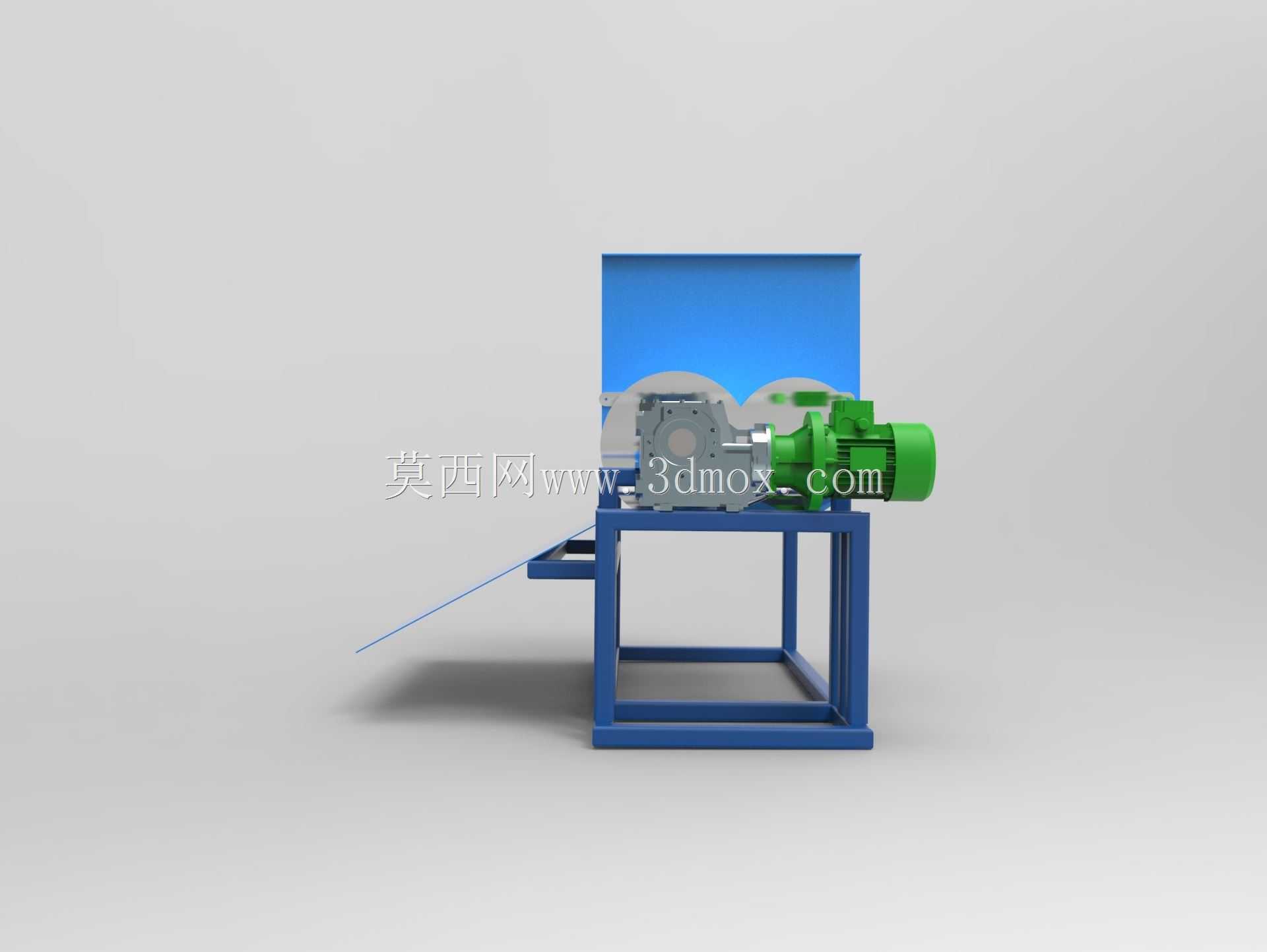

　　能够将团聚的高粘度物料反复撕扯、揉压，实现不同组分物料的均匀分散，避免出现局部物料混合不均的问题。驱动端采用减速电机直连齿轮传动结构，齿轮箱采用闭式润滑设计，可根据物料粘度匹配对应功率的驱动单元，传动端设置多重密封结构，防止物料泄漏进入传动机构，同时避免润滑脂渗入搅拌槽污染物料。从安装边界来看，设备整体采用落地式安装结构，机架底部预留地脚螺栓安装孔，安装时需保证机架水平度偏差不超过千分之一，避免搅拌轴转动时出现偏磨问题；设备进料端需预留足够的投料操作空间，卸料端需匹配接料容器的放置高度，驱动端需预留检修空间用于后期减速电机维护、密封件更换作业。设计过程中重点校核了搅拌轴的刚度与强度，

　　因为高粘度物料搅拌过程中会对叶片产生极大的径向载荷，轴径选取需满足满载工况下的挠度要求，避免叶片转动过程中与槽壁发生剐蹭；叶片与槽壁的间隙控制在2-3mm区间，间隙过大会导致槽壁附近物料无法得到有效剪切，残留物料层过厚影响混合效率，间隙过小则会因为加工装配误差导致运转卡滞。槽体可根据接触物料的特性选择普通碳钢衬不锈钢或者全不锈钢材质，满足不同行业的卫生级或者防腐蚀要求，搅拌叶片表面可做抛光处理，降低物料粘附概率，减少每次换产的清理工作量。设备的转速设计采用低速大扭矩参数，主轴转速通常控制在20-60rpm区间，避免高转速下高粘度物料摩擦生热导致物料变性，同时可根据工艺需求选配夹套加热或者冷却结构，通过夹套内通入导热油或者冷却水实现混料过程的温度控制，适配对温度敏感的物料混配工艺。
