西格玛型双叶片Z型搅拌器结构设计

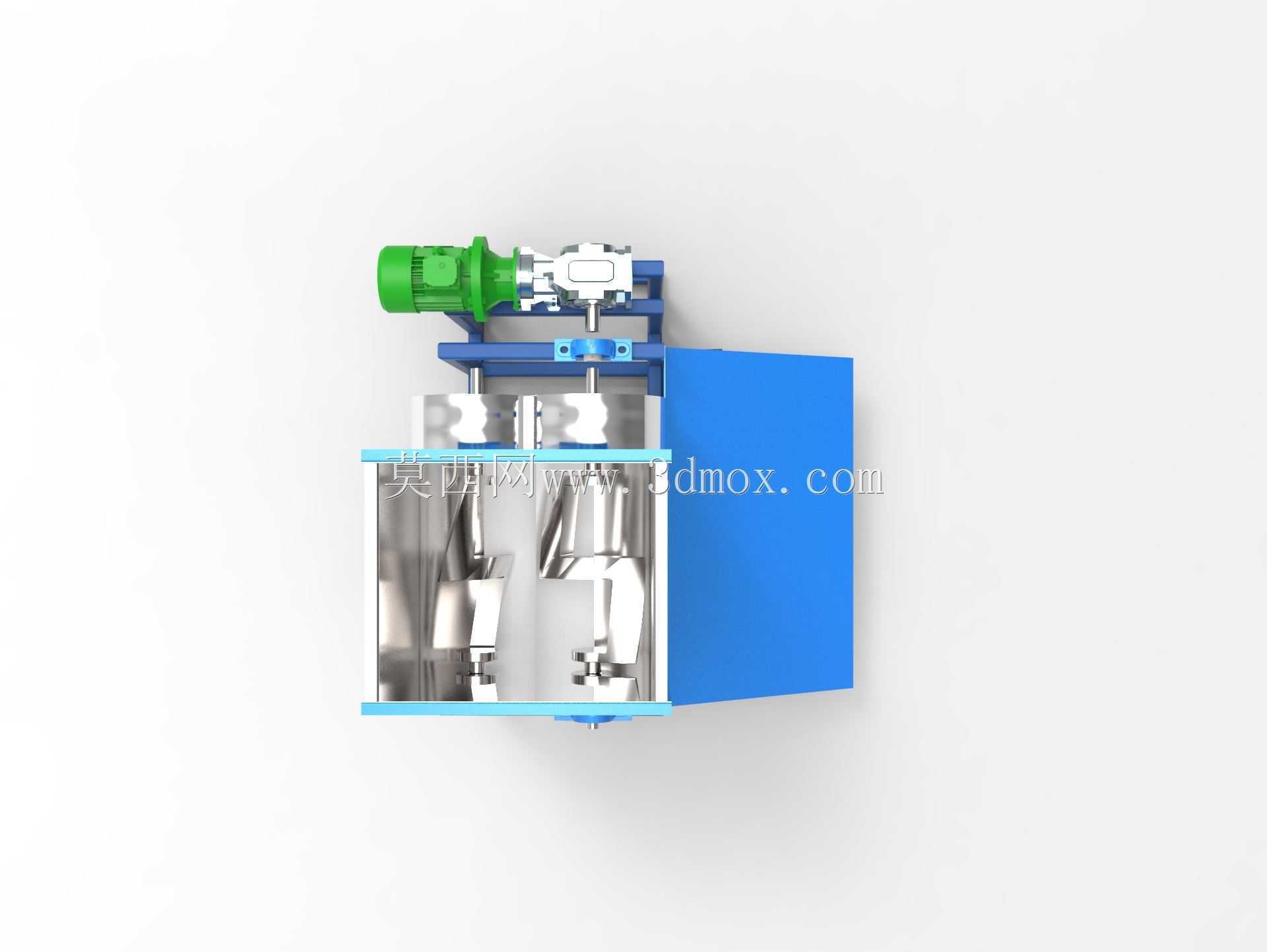

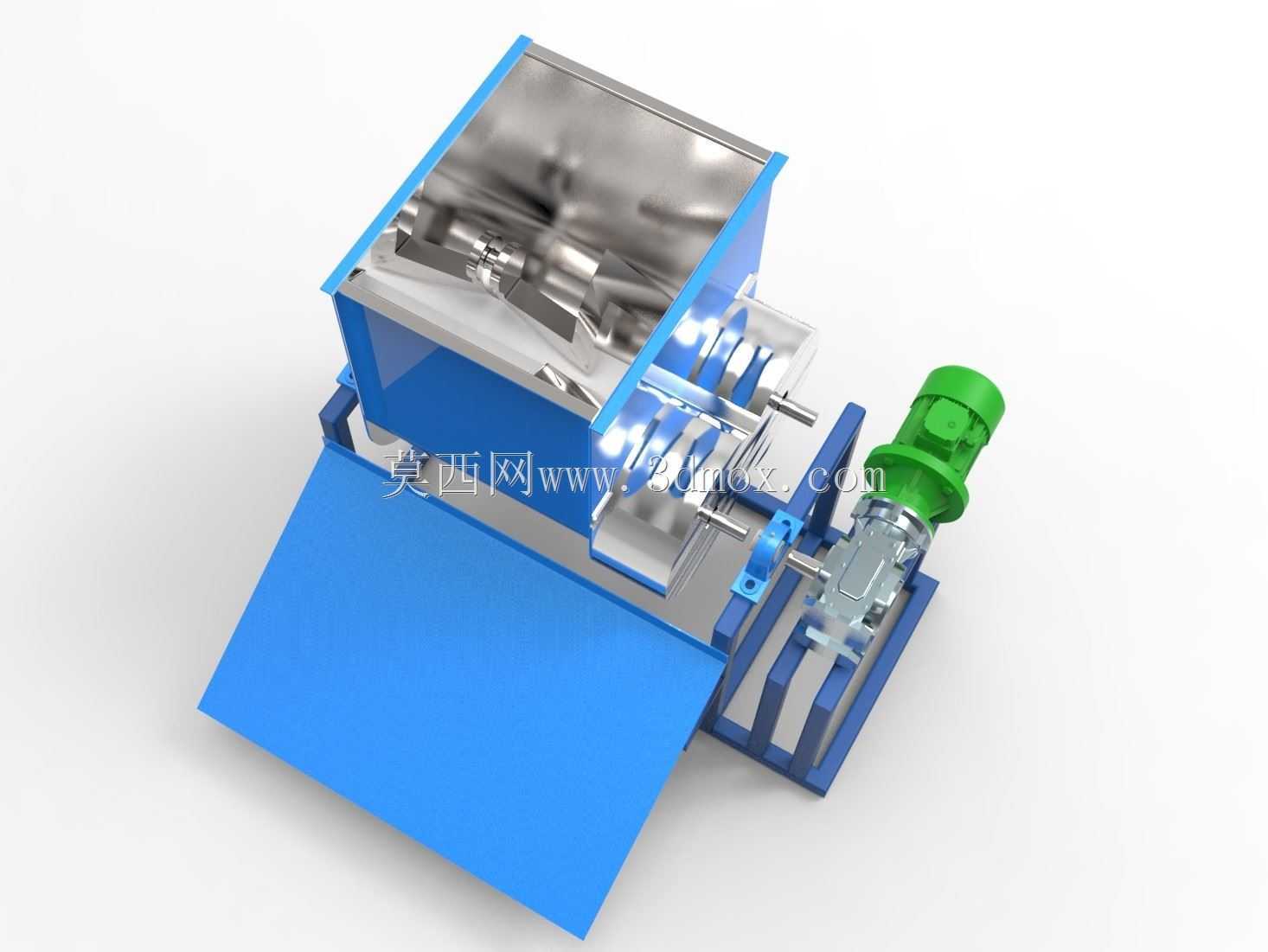

　　在高粘度物料混合的工业场景中，常规桨叶搅拌器往往存在剪切力不足、腔体内壁残留物料无法有效参与混合的问题，这类问题在胶黏剂生产、硅酮密封胶制备、高粘度食品酱料加工、电池浆料匀混等工况中尤为突出，西格玛型搅拌器正是针对这类高粘度、非牛顿流体物料的混合需求开发的核心搅拌部件。该搅拌器采用双Z型叶片的布局形式，两根平行布置的搅拌轴上分别安装轮廓经过特殊拟合的西格玛叶片，叶片工作过程中会在搅拌腔内部形成差速转动，相邻叶片之间、叶片与搅拌腔内壁之间始终保持极小的均匀间隙，既可以通过叶片的挤压、折叠、剪切作用将成团的高粘度物料反复撕扯分散，也能持续刮除腔体内壁附着的物料层，避免局部物料长期滞留出现过热固化或者混合不均的问题。从实际应用的工况来看，

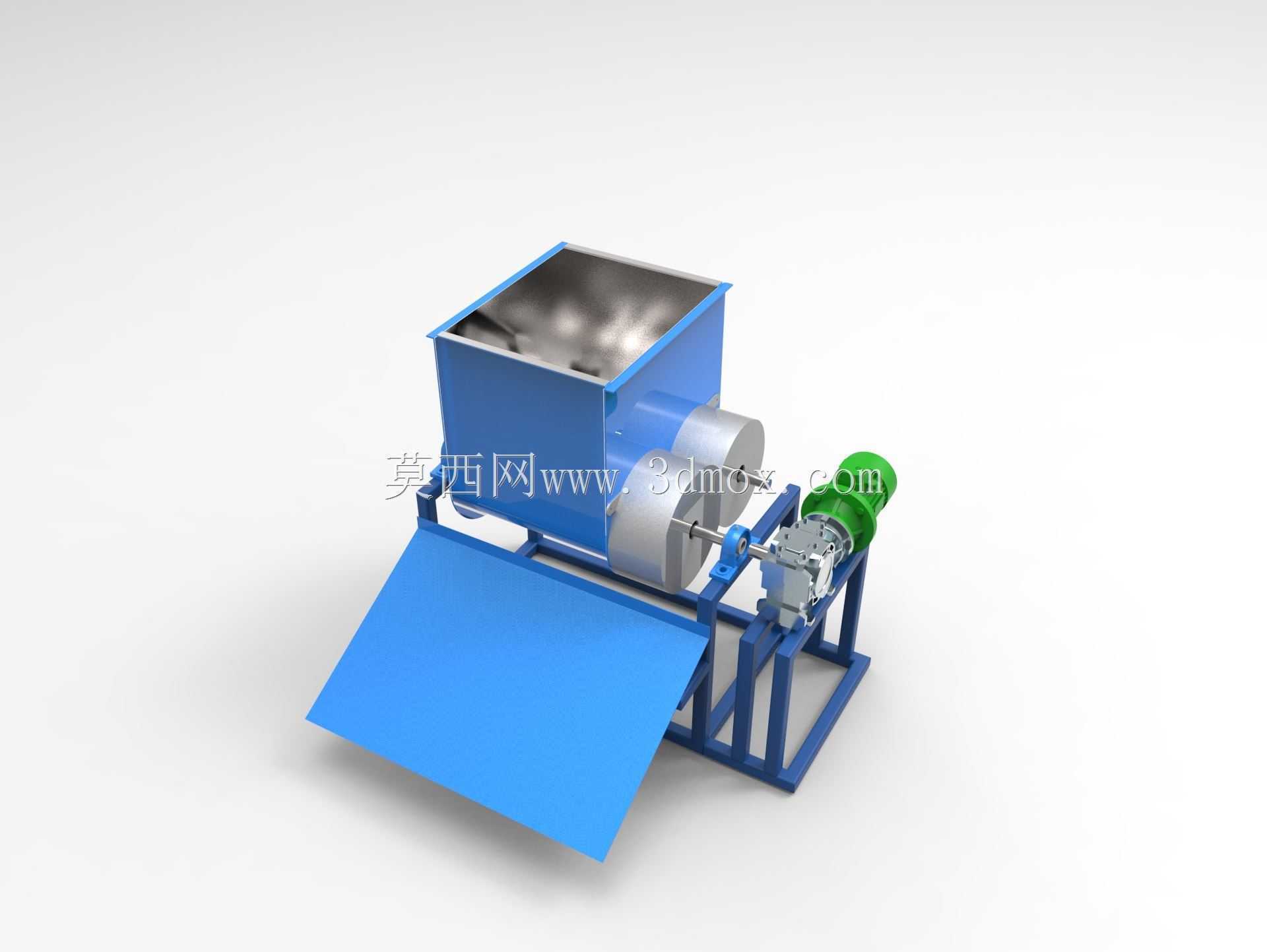

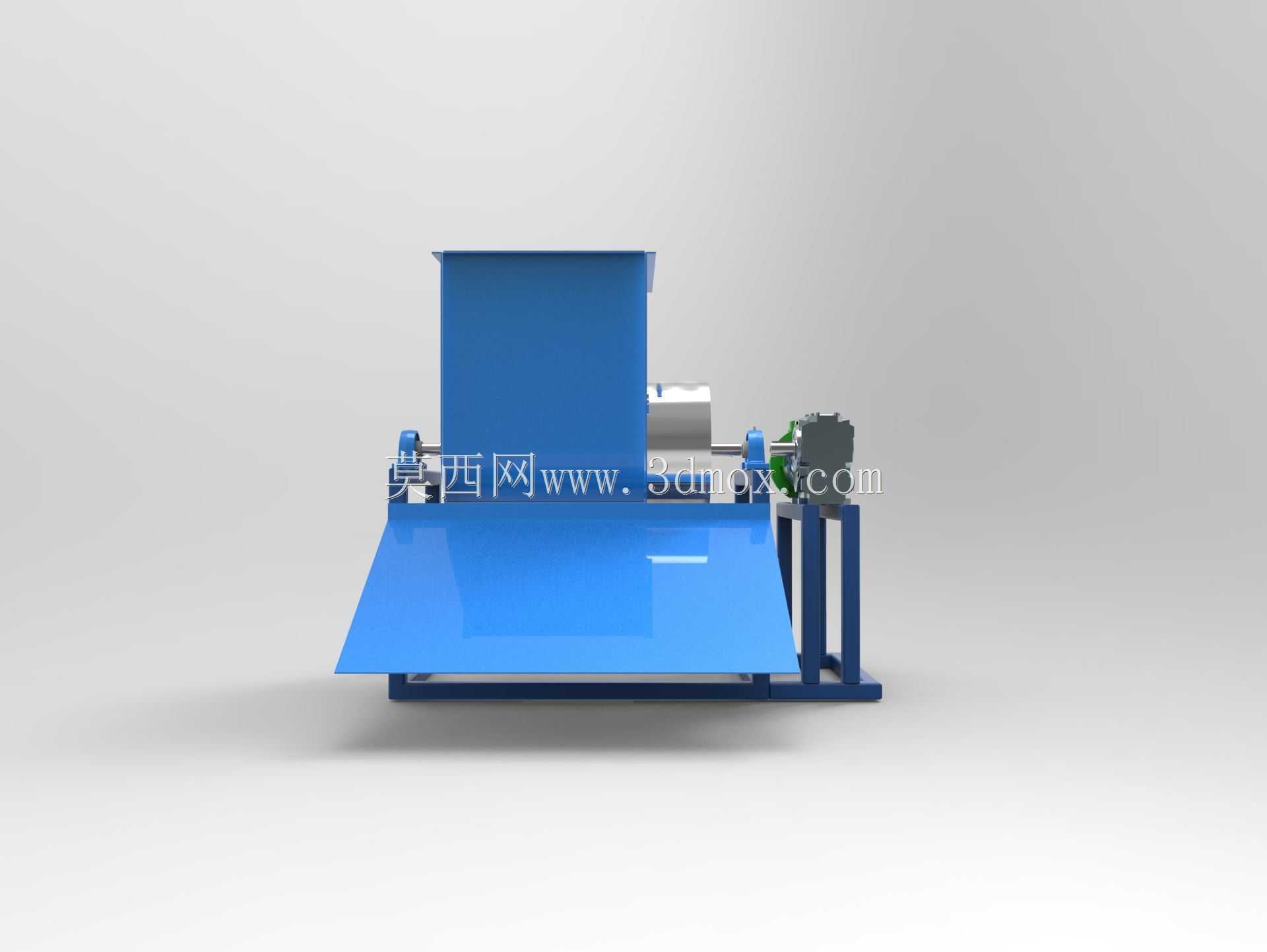

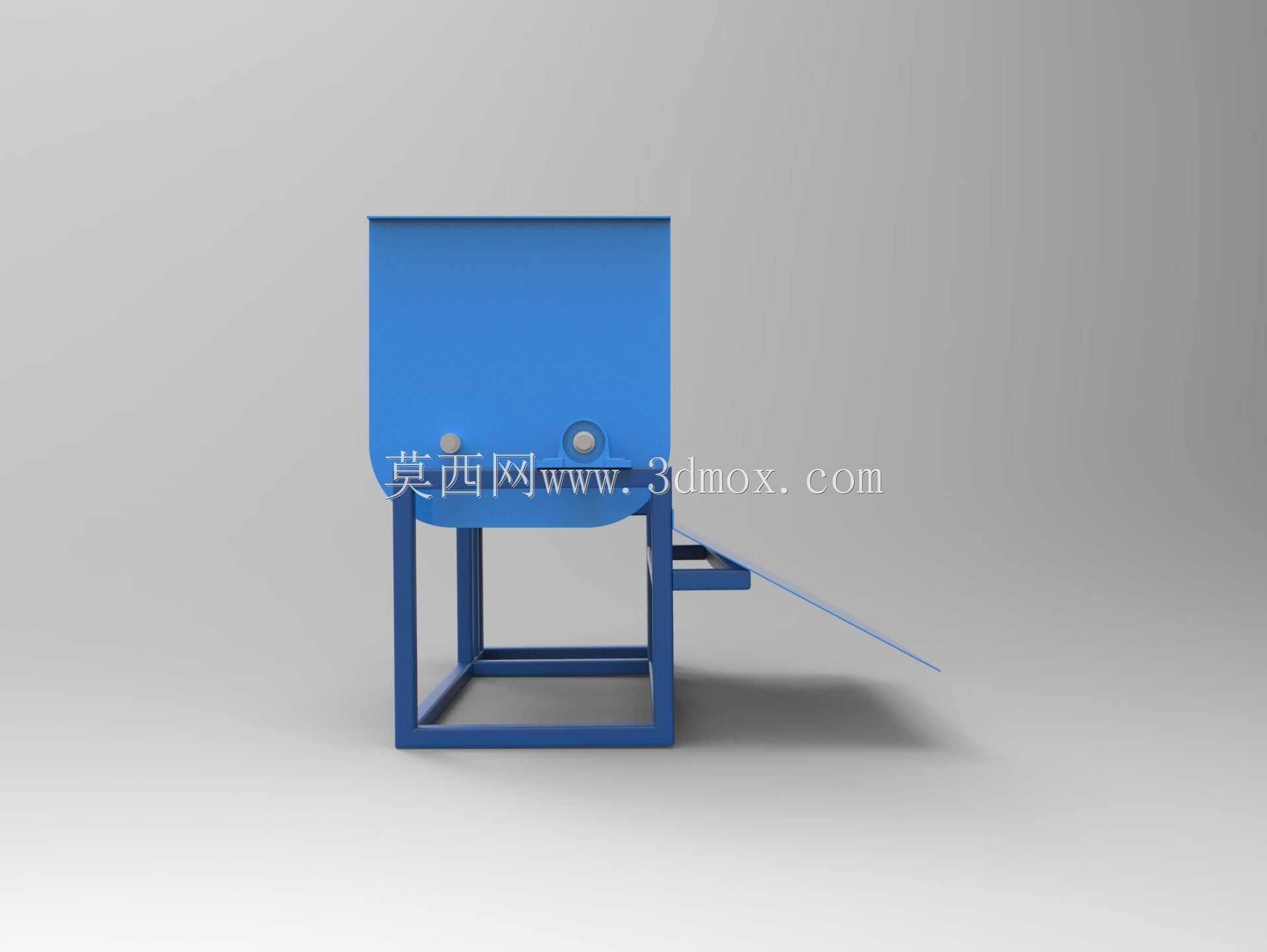

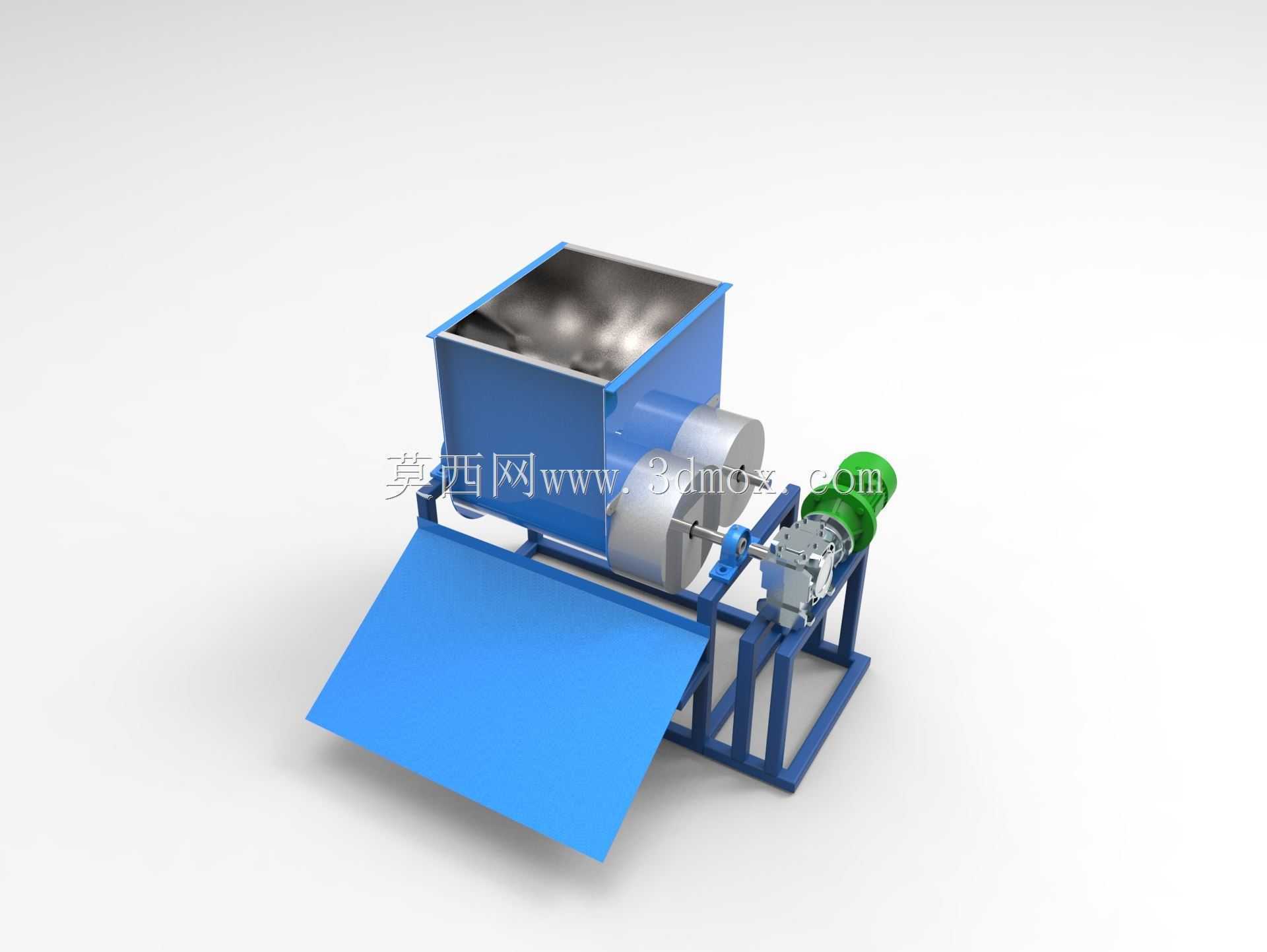

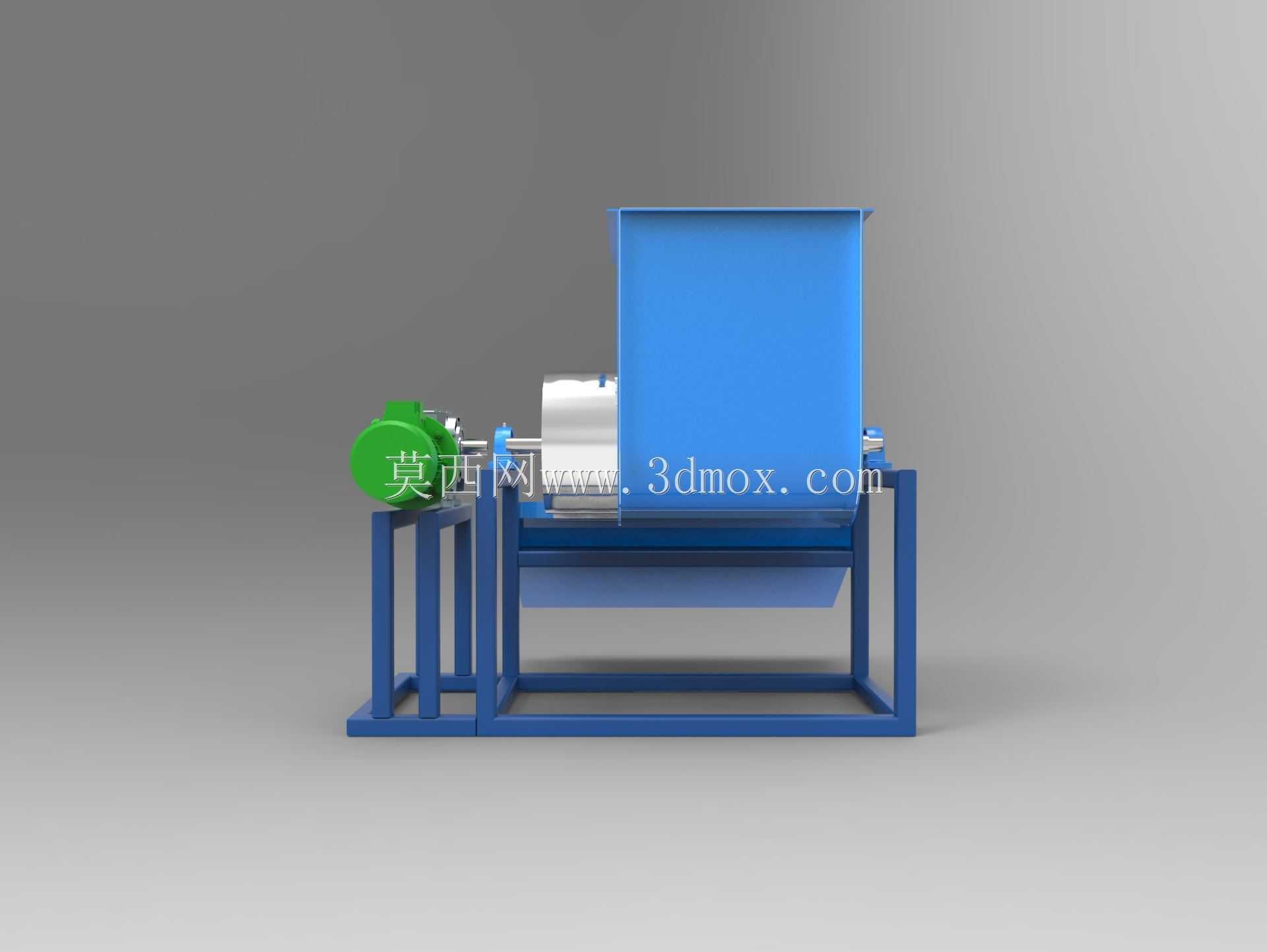

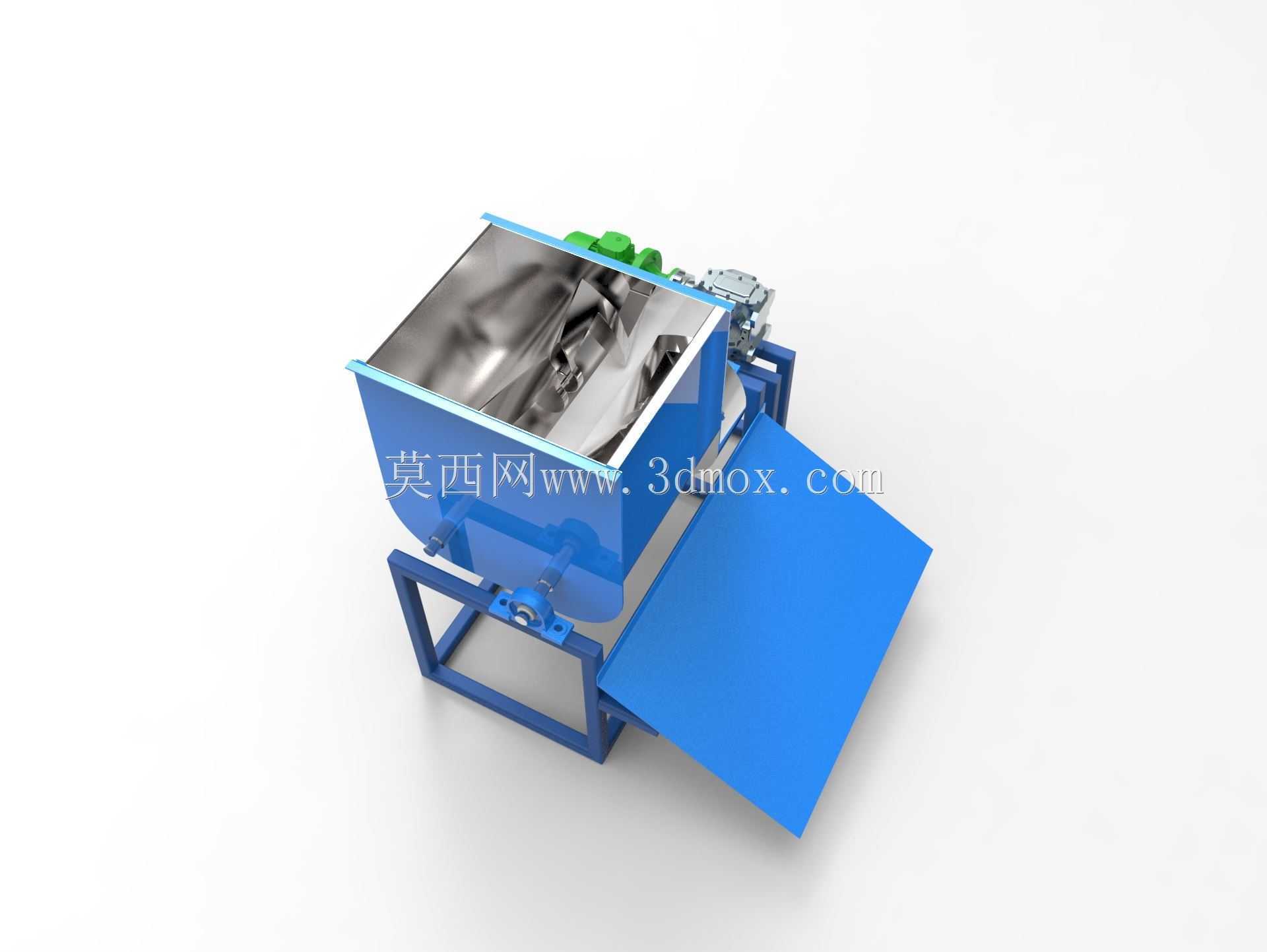

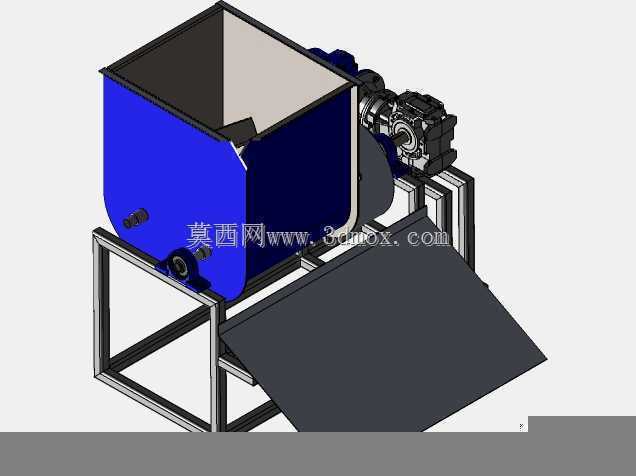

　　这类搅拌器通常配套卧式搅拌腔体使用，安装时需要严格控制两根搅拌轴的中心距公差，轴端密封位置的同轴度偏差需要控制在0.05mm以内，避免带压工作工况下出现物料泄漏或者密封件异常磨损的问题。叶片的外形轮廓采用多段圆弧相切拟合而成，叶片的棱边做了R3-R5的圆角过渡处理，既避免了尖锐棱边对物料中纤维类组分的过度切断，也能减少叶片转动过程中的物料粘附阻力，降低驱动端的负载波动。设计过程中针对不同的物料粘度区间，叶片与腔体内壁的间隙会做对应调整：处理粘度超过100万厘泊的物料时，间隙控制在2-3mm，保证足够的刮壁效果；处理粘度在10-100万厘泊的物料时，间隙可以放宽到4-6mm，降低加工精度要求同时减少转动阻力。

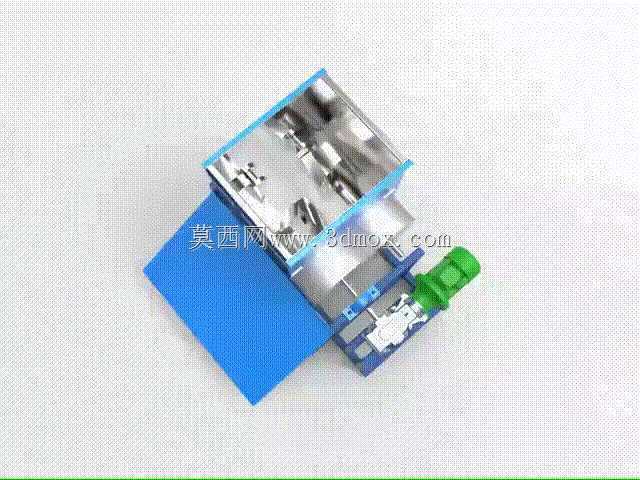

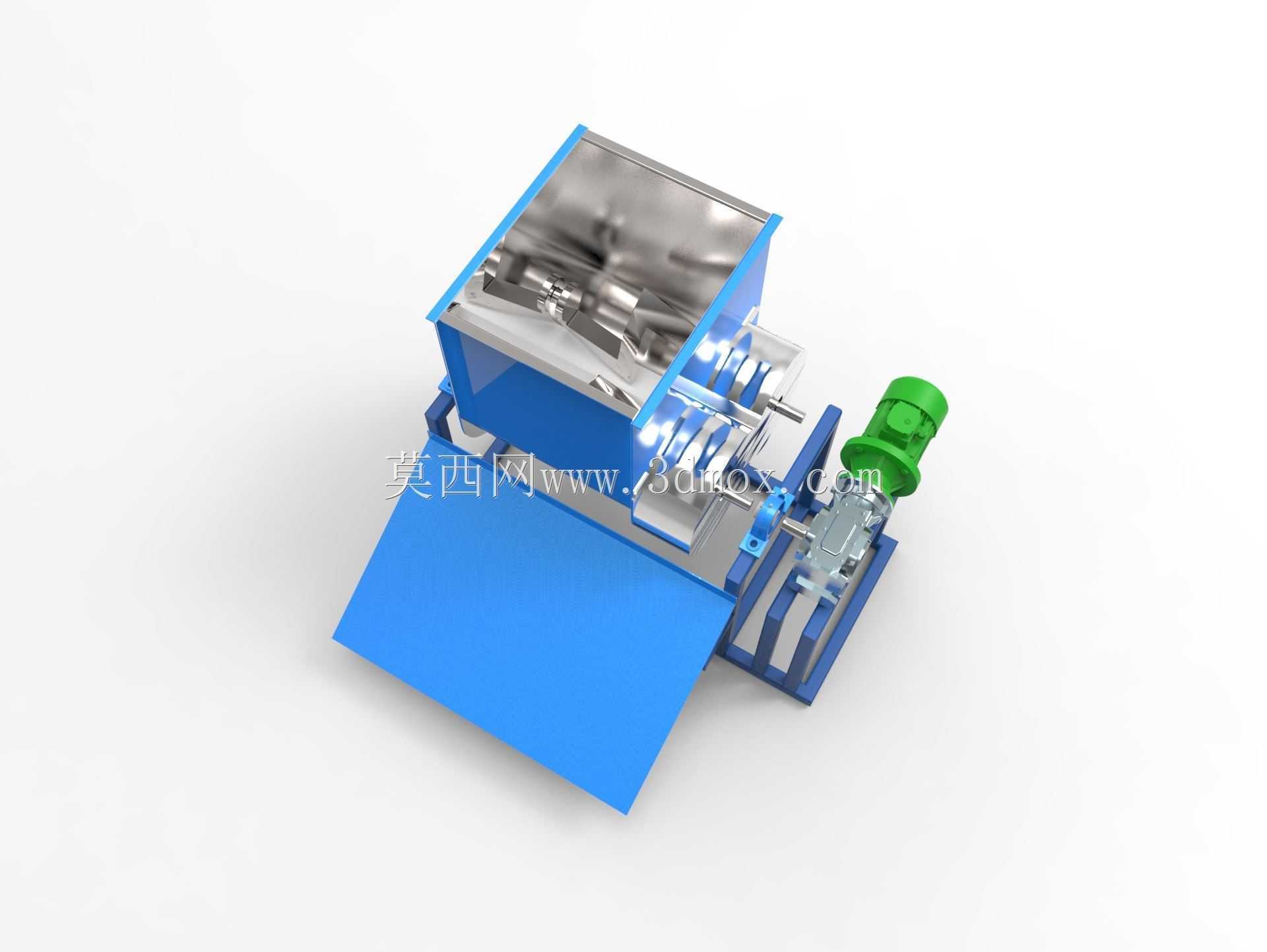

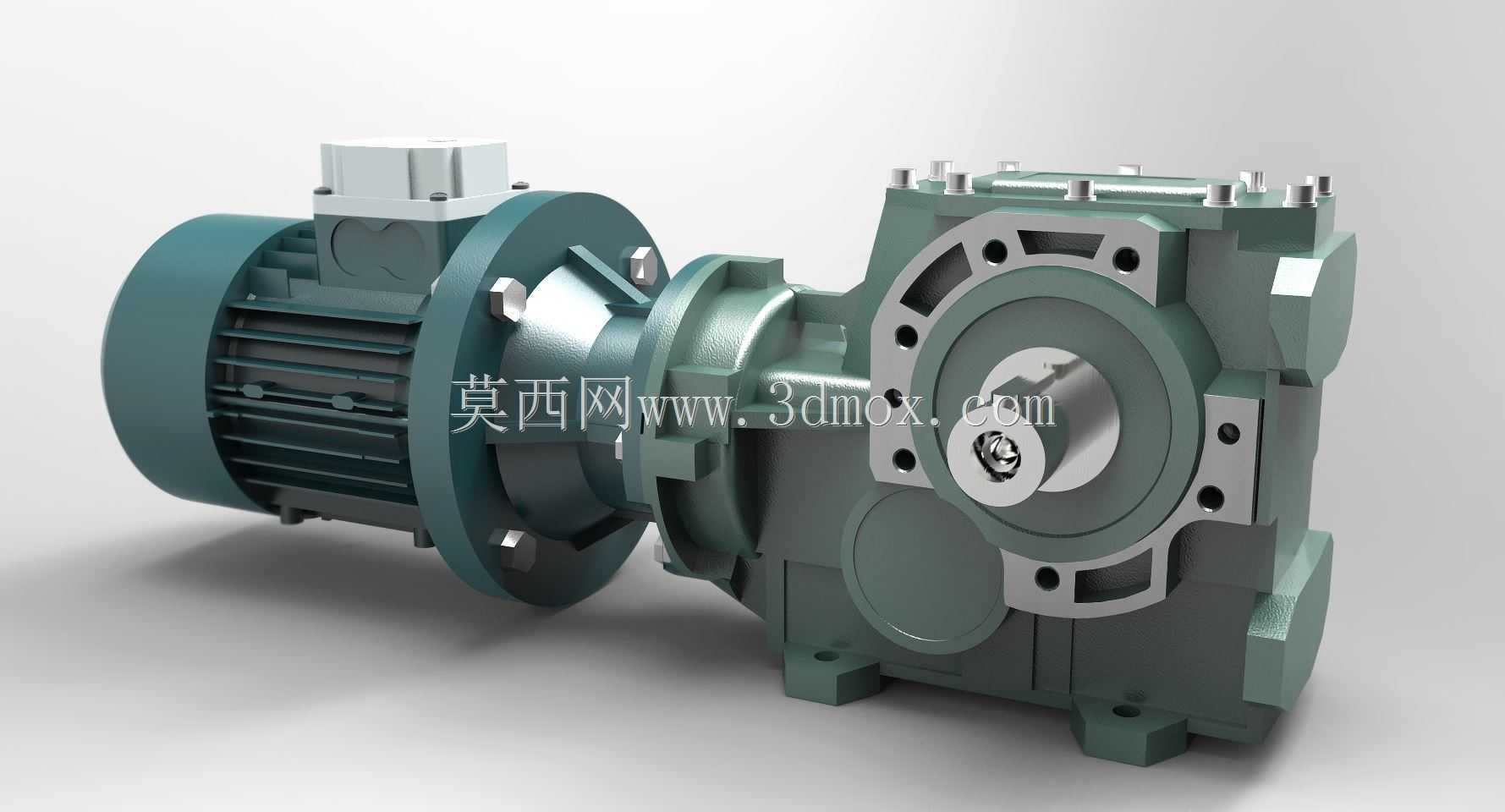

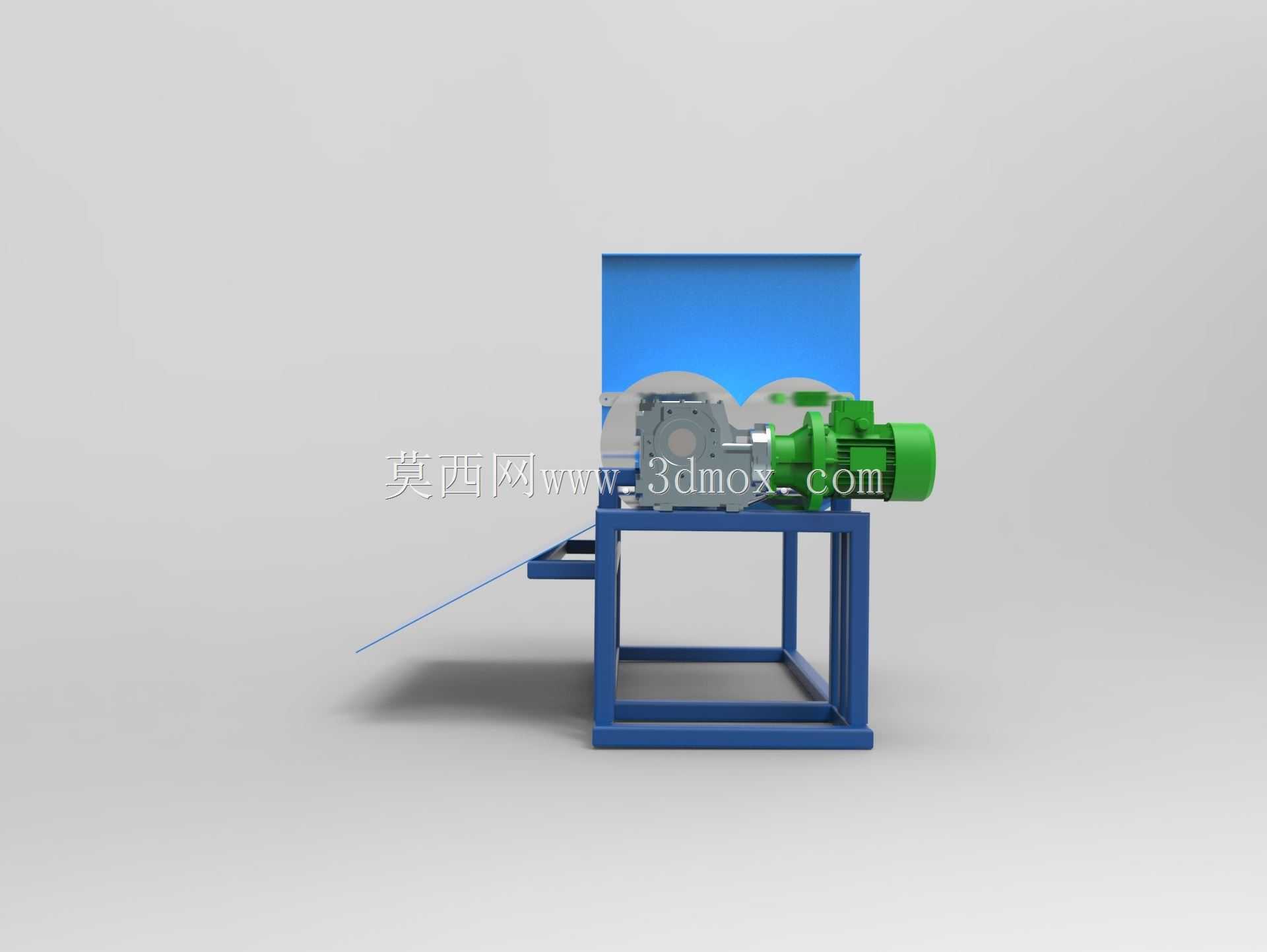

　　叶片的内部可以根据工艺需求设计中空流道，通入导热油或者冷却水实现搅拌过程的温度控制，流道的走向沿着叶片的轮廓布置，保证整个叶片工作面的温度均匀性，避免局部温度偏差影响物料混合质量。安装边界方面，该搅拌器的轴伸端采用标准的胀套连接结构，可以匹配不同功率的减速电机输出轴，不需要额外定制连接法兰，设备改造替换时的适配性较强；叶片与搅拌轴的连接采用可拆式的螺栓锁紧结构，当叶片出现磨损后可以单独更换叶片，不需要整体更换搅拌轴组件，降低后期维护成本。在实际运行过程中，两根搅拌轴的转速通常按照1:2或者2:3的速比配置，转动方向相反，使得腔体内的物料能够在两个叶片的推动下持续做轴向和径向的复合运动，不存在混合死区，相比普通的螺带式搅拌器，

　　针对高粘度物料的混合效率可以提升40%以上，混合均匀度偏差可以控制在2%以内。针对不同的物料腐蚀特性，叶片的表面可以做镀硬铬、喷涂碳化钨或者镜面抛光处理，处理食品类物料时表面粗糙度可以达到Ra0.8以下，满足食品卫生级的清洁要求，不会出现物料残留滋生细菌的问题。需要注意的是，这类搅拌器的安装需要提前核对搅拌腔体的实际内径尺寸，叶片安装完成后需要手动盘车检查整周转动过程中叶片与内壁的间隙均匀性，避免出现局部刮蹭导致的设备运行异响或者叶片磨损问题；轴端的机械密封需要按照工作压力等级选型，当处理易燃易爆类物料时，还需要在密封位置配置泄漏检测接口，及时发现密封失效的隐患。
