桌面式小型水冷冷却装置结构设计

　　这款小型水冷冷却装置的设计，最初瞄准的是桌面级小空间内的流体降温需求，常见于小型实验台试剂暂存冷却、桌面电子元器件过载测试辅助散热、小型手工焊台焊料快速降温这类场景，区别于工业级大型水冷机组的大流量、大换热面积设计，这款装置把安装边界控制在单手掌可托举的尺寸范围，底座长宽控制在150mm见方以内，整体高度不超过220mm，放置在常规实验台、桌面工作台时不会占用过多操作空间，也不需要额外预留大面积的安装固定位，直接平稳放置即可投入使用。

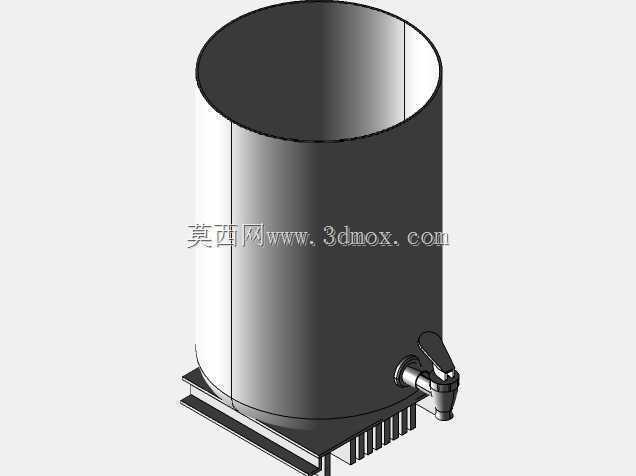

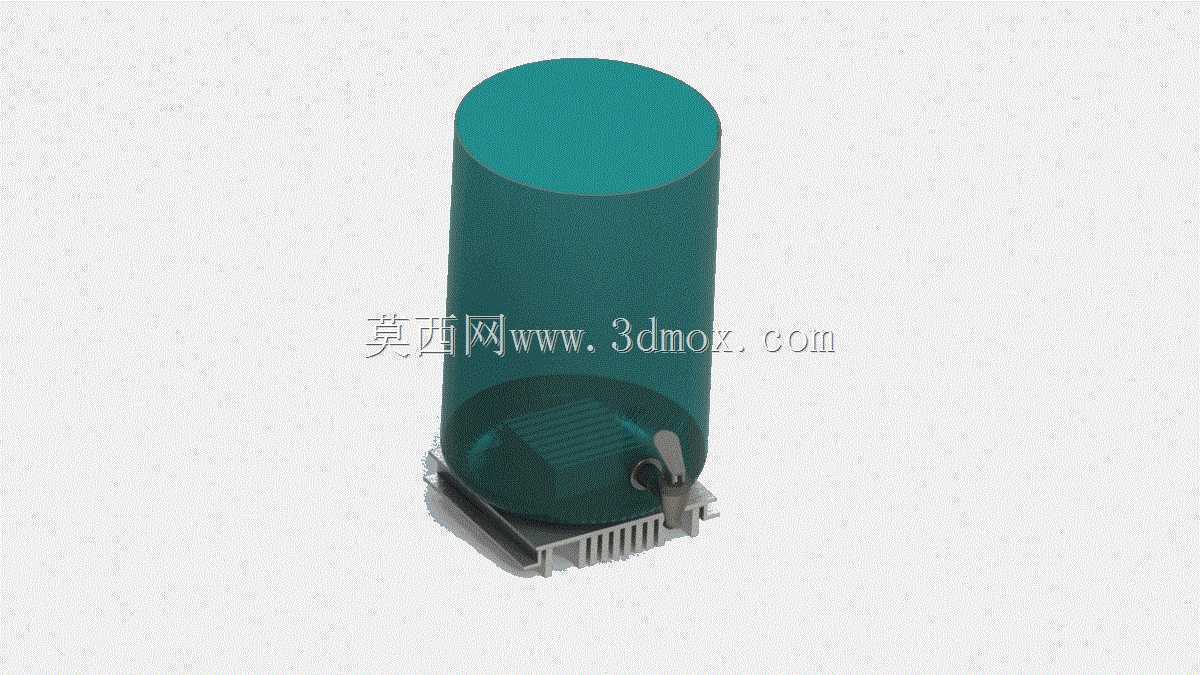

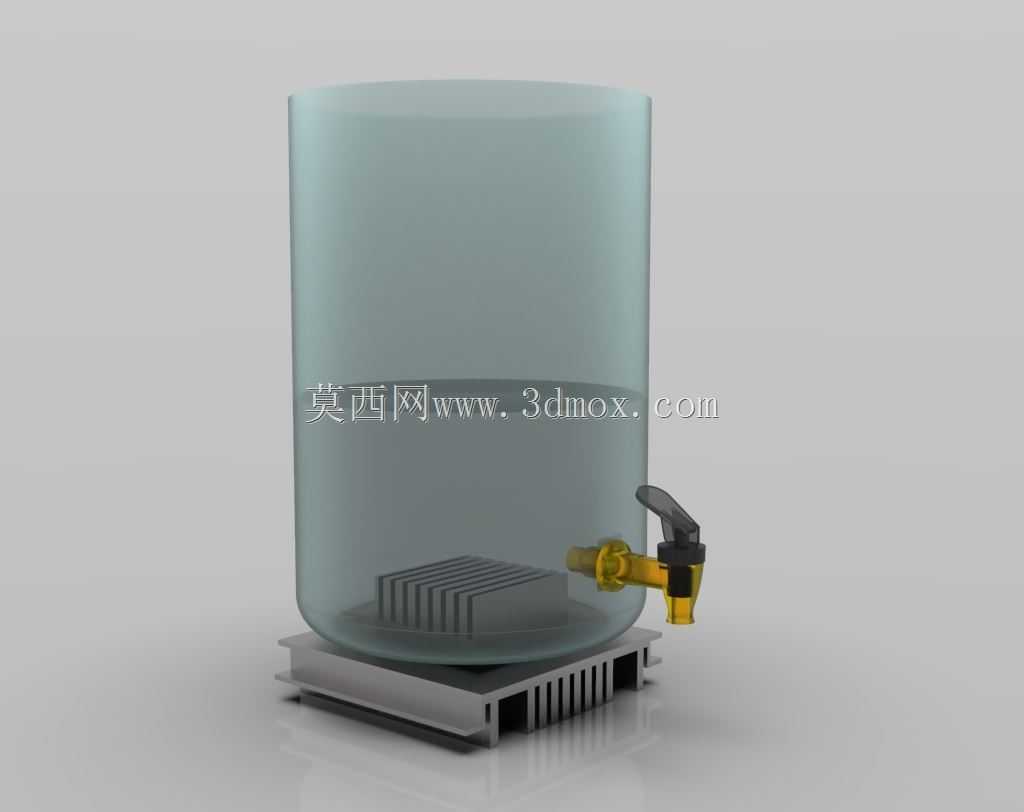

　　从功能特性来看，装置核心分为储液腔体、换热底座、出液控制三个模块，储液腔体采用半透明薄壁结构设计，一方面可以直接观察内部液位高度与流体状态，避免干烧或者液位溢出的问题，另一方面薄壁结构本身也可以辅助散出部分热量，降低换热底座的热负荷。换热底座集成了鳍片式散热结构，鳍片间距控制在2mm，既保证足够的换热接触面积，又不会因为间距过小积攒灰尘影响散热效率，底座底部预留了平整安装面，如果有需要强化散热的场景，也可以自行在底部加装半导体制冷片或者小型轴流风扇，拓展散热能力。出液端采用带手柄的球阀结构，手柄的操作力矩控制在单指即可扳动的范围，出液嘴的口径适配常规6mm内径的输水软管，不需要额外加装转接头就可以对接常见的小型水冷管路，球阀的密封面采用耐温橡胶材质，可以耐受0-60摄氏度的流体通过，满足日常小型冷却场景的流体温度需求。

　　设计过程中优先考虑了加工与组装的便捷性，储液腔体和底座之间采用嵌套式密封结构，配合硅胶密封圈实现静密封，不需要复杂的法兰连接结构，组装时只需要将腔体对准底座卡槽压入即可，后期拆解清洗内部水垢或者杂质时也可以直接拔出腔体，不需要借助专用工具。出液阀和腔体的连接采用标准螺纹配合生料带密封，常规五金渠道就可以采购到同规格的替换阀门，后期维护更换成本极低。考虑到桌面使用的场景，底座底部预留了硅胶防滑垫的安装槽，安装防滑垫之后装置在光滑的桌面台面上不会因为管路拉扯出现滑移，也不会刮花工作台面。

　　实际使用过程中，这款装置可以容纳1.2L左右的冷却流体，在自然散热状态下，可以将持续输入的40摄氏度温水稳定维持在室温上下2摄氏度的范围，如果搭配底部加装的半导体制冷模块，最低可以将腔体内部流体降到10摄氏度左右，满足小型实验的低温流体暂存需求。装置的重心整体偏下，底座重量占整体重量的60%以上，即使腔体内满载流体，也不会出现侧翻的风险，侧边的阀门位置距离底座支撑面高度为40mm，接水容器放置在底座旁边的台面上就可以顺利接取流出的冷却液体，不需要额外垫高接液容器。

　　从结构建模的角度来看，这款装置的所有零件都采用参数化建模逻辑，鳍片部分采用阵列特征生成，修改鳍片数量、间距、高度时只需要调整阵列参数即可快速迭代方案，储液腔体的壁厚、高度也可以通过参数驱动直接修改，适配不同容量的使用需求。阀门部分的模型还原了实际球阀的转动结构，手柄的转动角度限制在90度，和实际产品的开关行程完全一致，在做装配验证的时候可以直接模拟阀门开关的动作，检查转动过程中是否会和腔体、底座出现结构干涉。整体装配的配合公差都按照常规3D打印或者机加工的精度预留，腔体和底座的配合间隙预留0.2mm，螺纹配合按照公制粗牙螺纹的标准公差建模，不管是做3D打印手板验证，还是开模做小批量生产，都不需要额外调整模型尺寸就可以直接用于生产。

　　不同于大型工业水冷设备复杂的管路与控制模块，这款小型装置没有集成电子控制元件，纯机械结构的设计让它的故障率极低，不需要外接电源就可以依靠自然散热实现基础的冷却功能，在没有供电的户外临时作业场景也可以正常使用，比如户外小型手工焊接作业的焊头冷却、户外摄影设备的临时降温辅助都可以适配。装置的外轮廓没有尖锐的棱角，所有边角都做了R2以上的圆角处理，日常使用过程中不会划伤操作人员，也符合桌面级设备的安全设计要求。
