工业拾取作业三角洲机器人三维设计

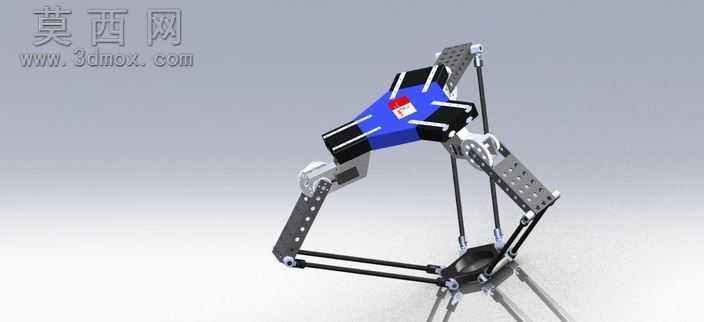

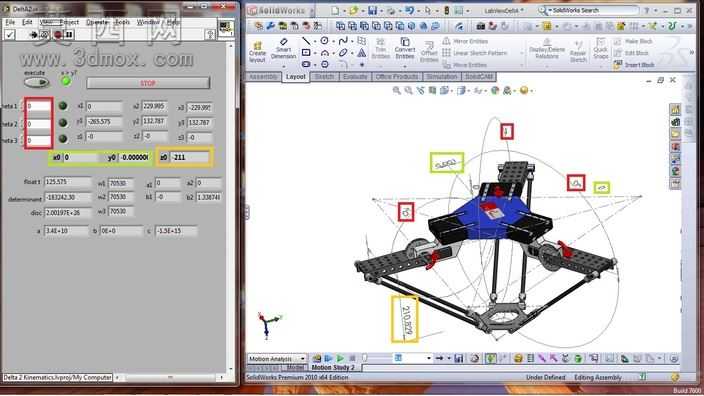

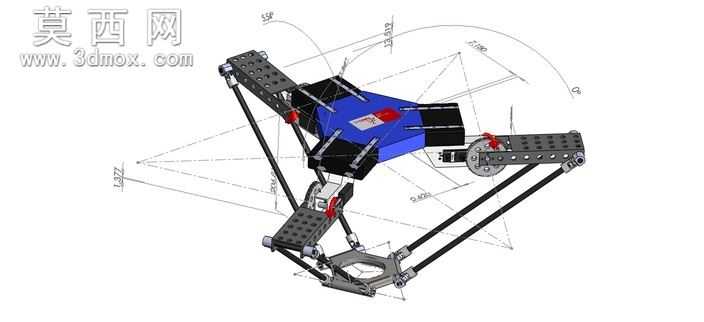

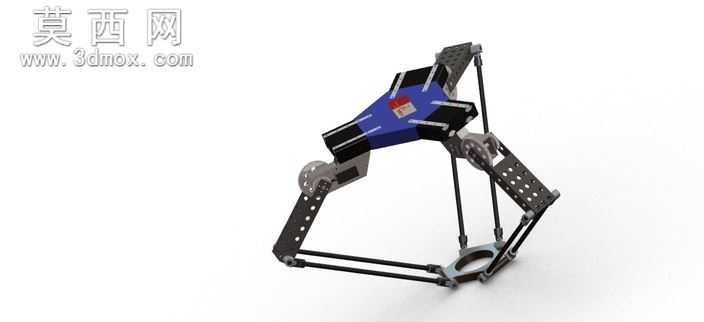

本款三角洲机器人为面向工业拾取、分拣作业场景开发的并联构型机器人三维设计，整套模型基于SolidWorks2011平台完成全参数化建模，同时配套输出STL通用格式文件与渲染效果图，可兼容多数三维设计软件、运动仿真平台的导入调用需求，为后续的结构优化、运动学分析、实物样机试制提供完整的数字模型基础。建模过程严格遵循机械设计规范，对机器人的每一处结构细节都做了精准还原：静平台采用中心对称的三角布局结构，预留了驱动组件的安装定位孔位与走线槽位，材质设定为高强度铝合金，在保证结构刚性的前提下尽可能降低上部结构的自重；三组驱动臂采用碳纤维板材与轻质铝合金加工件组合的结构设计，臂身预留了多组调节安装孔，可根据实际作业的行程需求调整臂长参数，兼顾结构强度与轻量化需求；从动平行四边形支链采用高精度碳纤杆配合万向铰接结构，铰接处预留了轴承安装位，可有效降低运动过程中的传动间隙，保证末端执行器的运动精度；末端动平台设置了通用执行器安装接口，可根据拾取、放置的作业需求快速更换夹爪、吸盘等不同类型的末端执行器，适配多品类工件的作业需求。整套模型完成了全装配体的干涉校验，各运动副的活动行程均按照实际作业需求做了限位设定，可直接导入NI SoftMotion等运动仿真模块开展运动学分析，验证不同轨迹下的运动平稳性、定位精度与负载能力，模型配套的渲染效果图完整呈现了机器人的装配完成效果与材质质感，设计过程中重点考量了并联机器人高速度、高重复定位精度的特性，结构布局紧凑，可适配流水线旁的狭小安装空间，能够满足电子元器件分拣、小型工件上下料、轻载产品快速搬运等典型工业场景的使用需求，为同类并联机器人的设计开发、教学演示提供了可直接参考的数字化模型方案。
