费斯托组件圆柱坐标工业机器人结构

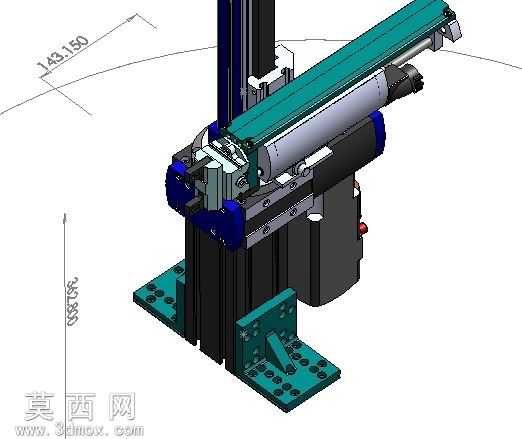

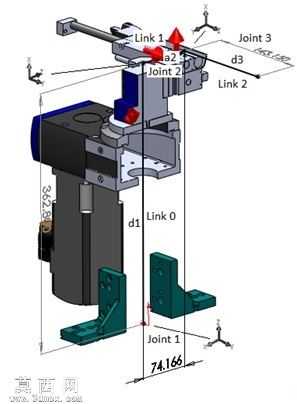

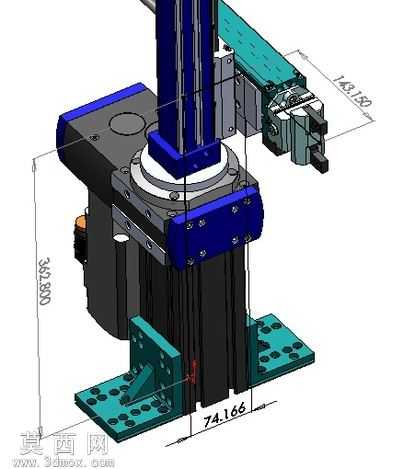

本作品为基于费斯托标准模组搭建的圆柱坐标机器人三维建模方案，整体建模过程严格遵循机械设计装配逻辑，在三维软件环境中完成所有零部件的参数化绘制与装配约束搭建，完整还原了圆柱坐标机器人的运动逻辑与结构细节。模型主体采用铝型材搭建底部支撑基座，基座设计有对称分布的安装孔位，可直接适配工业现场的台面安装需求，保证设备运行的结构稳定性。竖直方向采用直线导轨搭配传动组件实现Z轴的升降运动，导轨滑块与安装板的连接位置做了加强筋结构设计，避免悬臂负载带来的结构形变；水平方向的伸缩臂采用同步带传动搭配线性导向结构，可实现径向的直线伸缩动作，臂体末端预留了执行元件安装接口，可根据实际作业需求搭配夹爪、吸盘等不同末端执行器；基座内部集成了回转驱动组件，可带动整个水平臂组件绕竖直轴线做圆周回转运动，三个运动轴配合即可覆盖圆柱空间范围内的作业点位，完全符合圆柱坐标机器人的运动学特性。建模过程中对所有标准件均按照实际工业零件的尺寸参数进行绘制，包括紧固件、传动件、导向件的细节特征都做了还原，不同材质的零部件做了区分的材质渲染设置：铝型材支撑件采用哑光银灰色金属材质，加工结构件采用青绿色阳极氧化铝材质表现，传动气缸、电机等标准外购件采用对应工业产品的常规外观材质，橡胶密封件、线缆等柔性部件采用对应的非金属材质表现，整体渲染效果贴近真实工业设备的视觉质感。设计思路上以成熟的费斯托工业组件为基础搭建，结构具备实际可加工装配性，虽然该方案为教学演示类设计，但完整呈现了圆柱坐标机器人的结构组成、运动原理与装配关系，可作为自动化机构设计的教学参考案例，也可作为同类工业机器人开发的结构参考模板，帮助设计者快速理解圆柱坐标类设备的布局逻辑、轴系配合方式以及标准工业组件的选型搭配思路，模型的装配层级清晰，运动约束设置完整，可直接导入运动仿真模块进行动作模拟，验证各轴的运动行程与干涉情况。
