法兰连接手动截止阀工业级结构设计

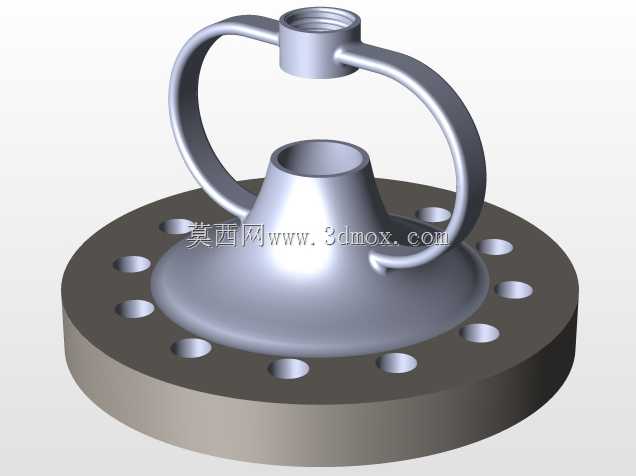

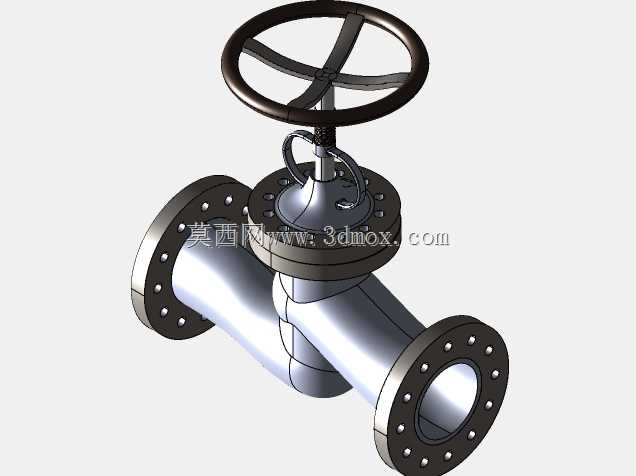

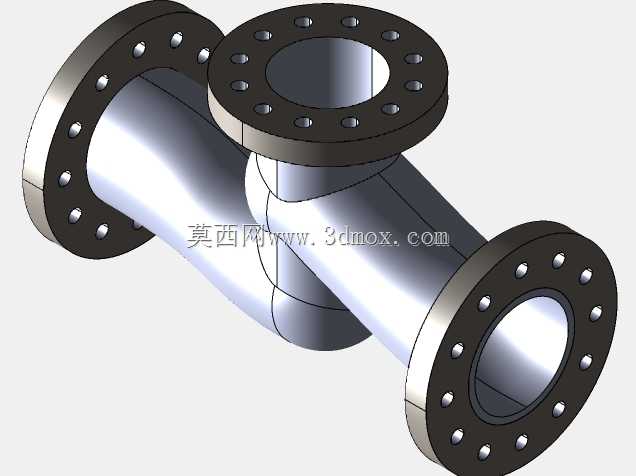

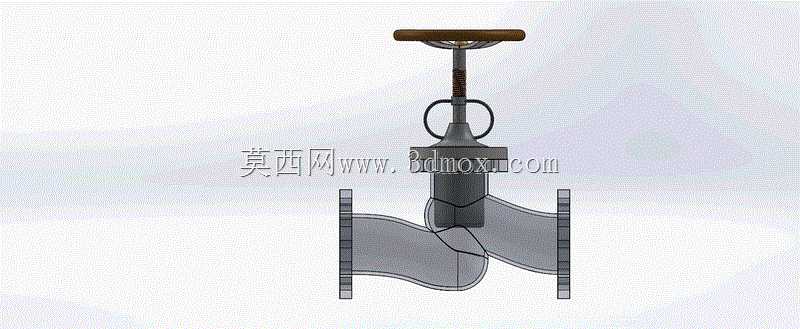

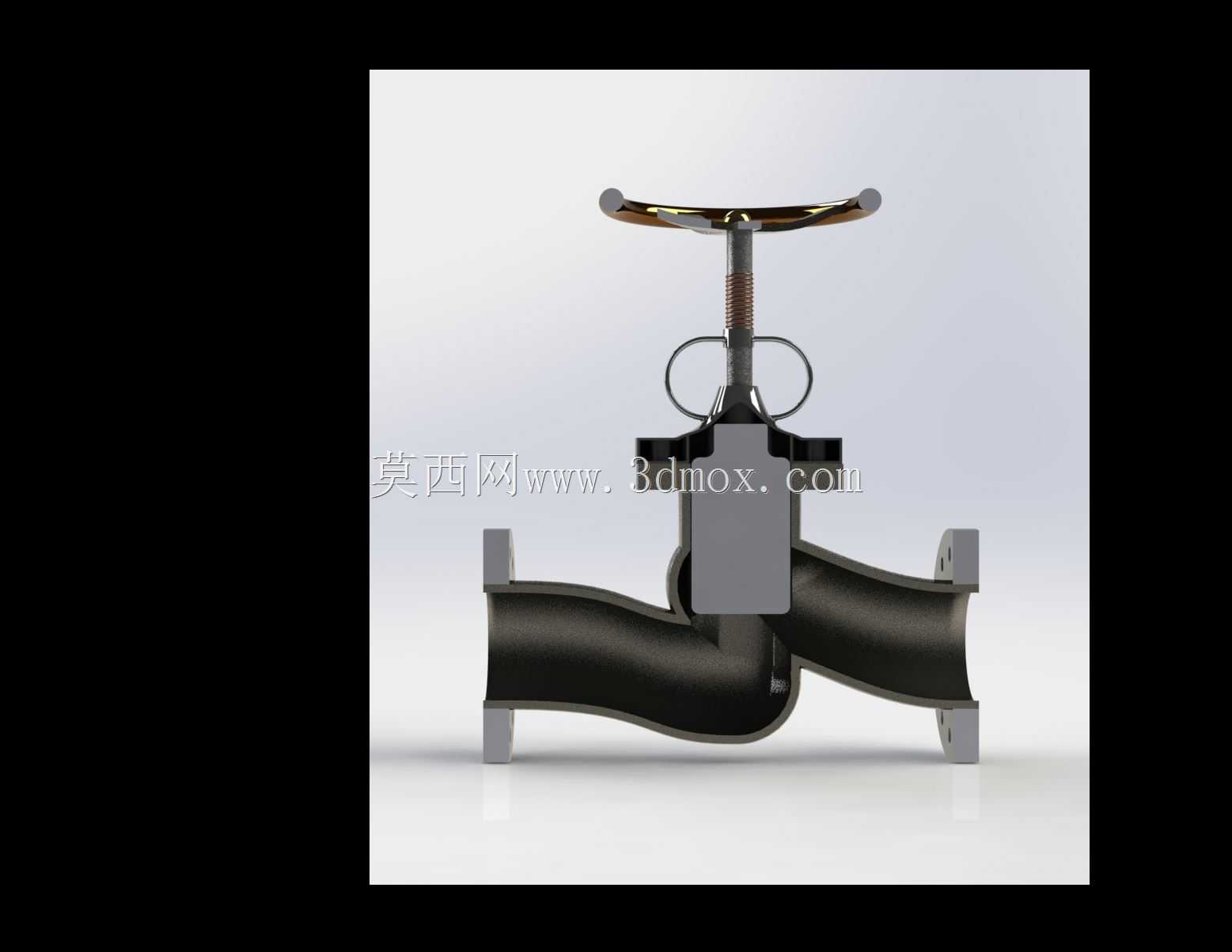

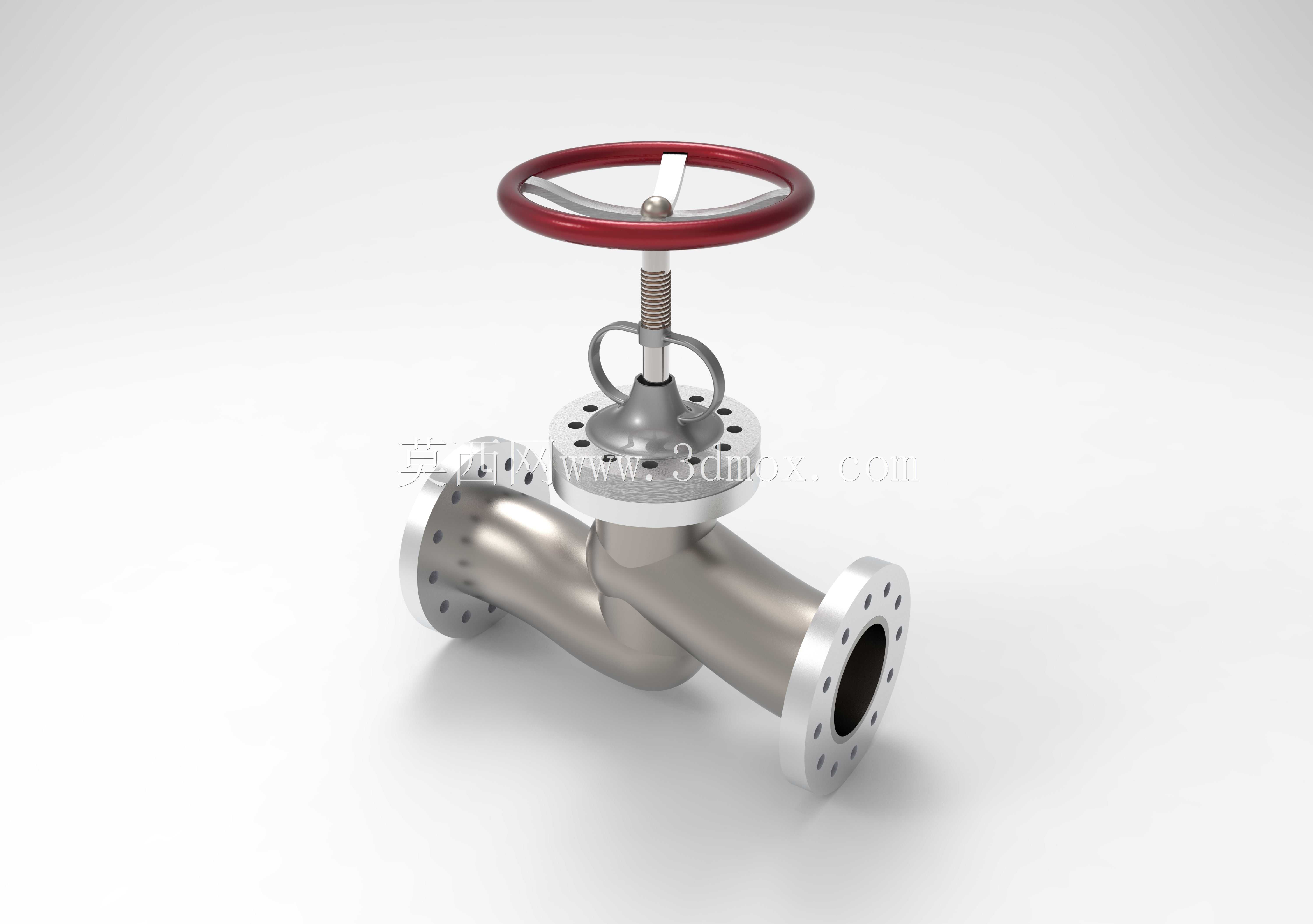

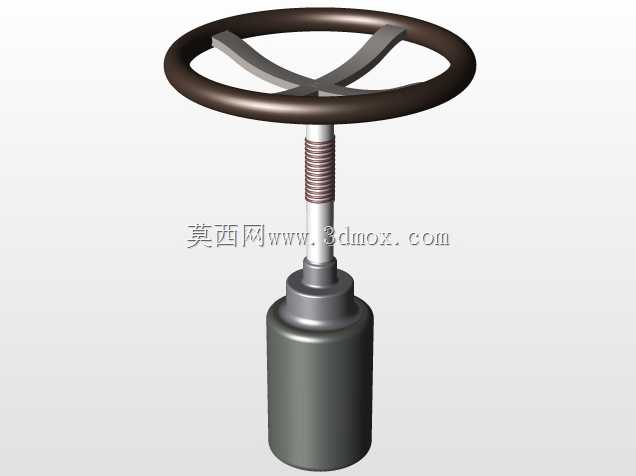

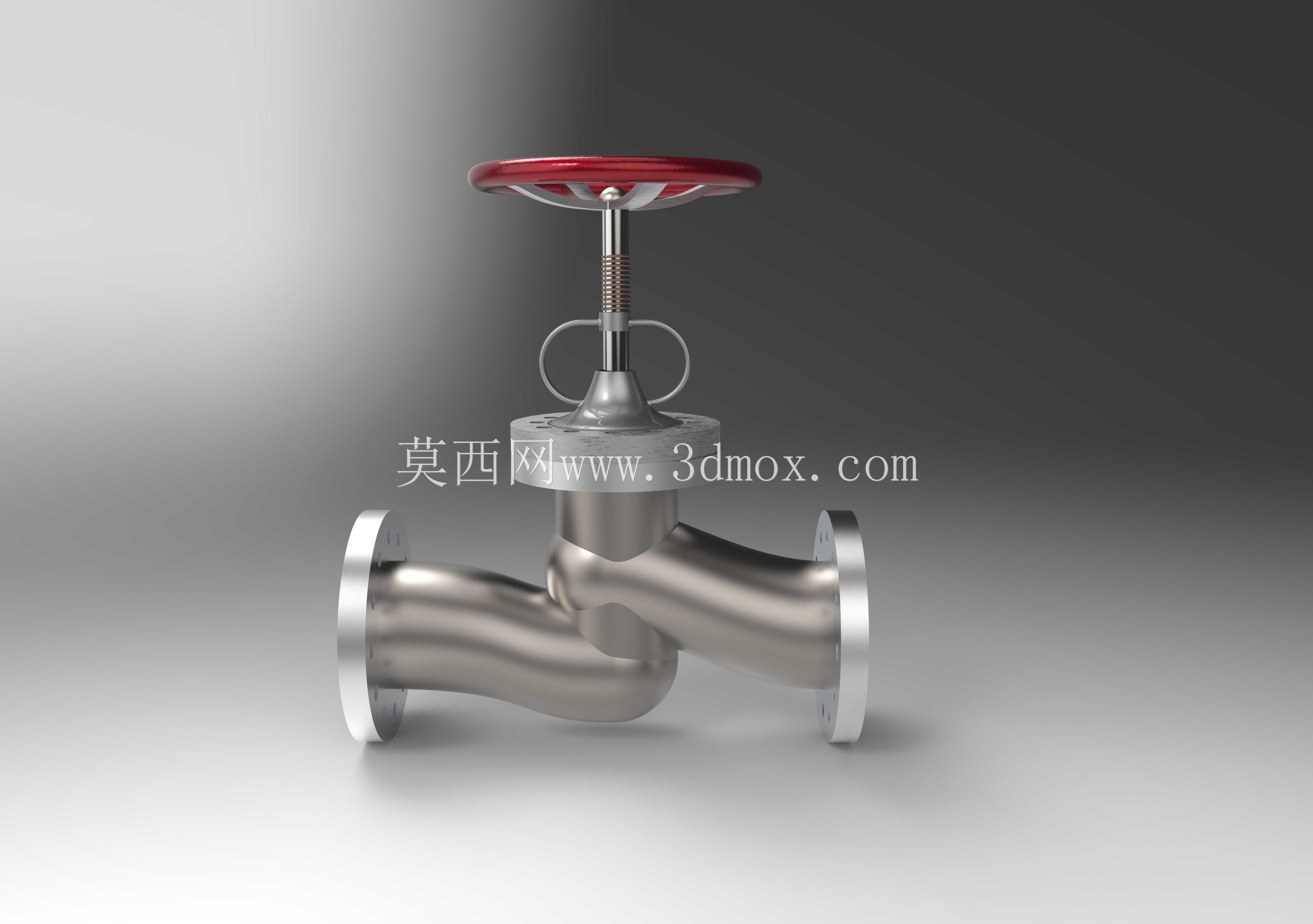

这款手动截止阀主要应用于石油化工、电力冶金、市政给排水、暖通空调等行业的中低压流体输送管路系统中，作为管路截断控制的核心部件，承担着接通或切断管路内介质流通的关键作用，可适配清水、油品、蒸汽、弱腐蚀性化工介质等多种常见工业流体的输送工况，在需要频繁启闭操作、对管路密封性能有较高要求的管段中尤为适用。从功能特性来看，该截止阀采用手轮驱动的结构设计，操作人员通过转动顶部手轮即可带动阀杆做升降运动，进而带动阀瓣实现密封面的贴合与分离，相比同口径的其他截断类阀门，它的启闭行程更短，密封面在启闭过程中的摩擦损伤更小，整体密封可靠性更强，同时具备一定的流量调节能力，可在管路调试阶段辅助完成管路流量的微调作业。在设计思路上，这款产品采用了直流式的阀体流道结构，相比传统直通式截止阀大幅降低了介质在阀腔内的流动阻力，减少了管路输送过程中的压力损耗，阀体两端采用标准法兰连接结构，可直接与同压力等级的工业管路法兰进行配对安装，无需额外定制转接构件；阀杆部位设置了多级密封填料结构，可有效避免介质沿阀杆间隙出现外泄漏问题，手轮与阀杆的连接部位设置了防松定位结构，可避免频繁操作过程中手轮出现松脱偏移，阀瓣与阀座的密封面采用了堆焊耐磨合金的设计思路，可承受介质长期冲刷带来的磨损，大幅延长阀门的整体使用寿命。从安装边界来看，该阀门的法兰连接尺寸符合通用工业管路法兰标准，安装时需注意阀体上标注的介质流向箭头，确保介质从阀瓣下方进入阀腔，避免反向安装导致阀门关闭不严、启闭力矩过大的问题；手轮操作部位预留了足够的操作空间，可满足操作人员徒手操作或是加装辅助加力杆的空间需求，阀体整体的结构长度、法兰端面的平面度公差都严格遵循通用工业阀门的安装规范，可直接替换同参数规格的老旧截止阀，无需对原有管路进行额外改造。在日常使用过程中，该阀门可通过定期紧固填料压盖、补充密封填料的方式维持外密封性能，维护操作十分便捷，整体结构坚固耐用，可在常规工业环境下长期稳定运行，有效保障管路系统的运行安全。
