链式滚筒输送设备结构设计方案

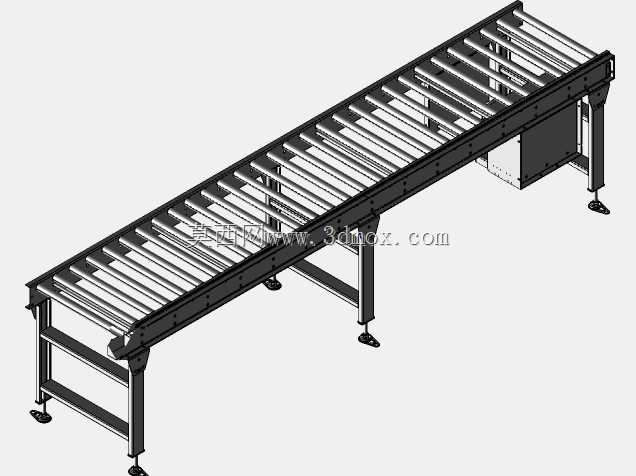

这款链式滚筒输送设备主要面向生产制造车间的物料转运场景，可适配箱装工件、规整托盘货件、成型加工半成品的平面输送需求，常布置于装配生产线段间衔接、仓储出入库接驳、加工工序上下料传递等工位，能够替代人工搬运实现物料的连续定向流转，大幅降低车间内短距离物料转运的人力投入，同时减少人工搬运过程中可能出现的工件磕碰、转运节拍不稳定等问题。设备采用链传动驱动滚筒转动的结构形式，动力单元布置于机架侧下方的封闭护罩内，通过链条带动每支滚筒同步转动，能够保证输送面的运行速度均匀一致，可承载中等重量的规整货件，输送过程中运行平稳，不会出现滚筒打滑、货件偏移卡滞的情况。机架主体采用标准型钢焊接拼装成型，两侧的侧板通过螺栓与支撑腿连接，整体结构刚性充足，长期承载运行不会出现结构变形；支撑腿底部配置可调式脚杯，可根据现场地面的平整度调整支脚高度，保证整个输送面处于水平状态，适配不同安装地面的找平需求，安装时无需额外预埋固定结构，仅需将设备摆放至指定工位调整水平后即可投入使用。设计过程中充分考虑了设备的维护便捷性，侧方的动力护罩采用可拆卸式结构，日常检修、润滑传动链条、维护驱动单元时仅需拆卸护罩即可操作，无需拆解主体机架；滚筒采用模块化安装设计，单支滚筒出现磨损故障时可单独拆卸更换，无需整体拆解输送面，大幅降低后期维护的时间成本。输送面的滚筒间距经过合理排布，能够适配底面尺寸不小于滚筒间距三倍的规整货件，避免货件在输送过程中卡入滚筒间隙；设备整体的宽度与长度可根据现场的工位布局需求灵活调整，侧方机架预留了拓展安装孔位，可根据使用需求加装侧边挡条、光电检测支架、工件定位挡停机构等附属配件，能够与自动化生产线的其他设备实现信号联动，适配不同生产节拍的自动化输送需求。设备的安装边界预留充足，侧方动力单元的突出尺寸经过优化，多台设备并排布置时不会出现结构干涉，可根据输送路径的需求拼接成直线输送、转弯衔接的长距离输送线，适配不同车间的布局规划要求。
