手动平衡摇臂式工装夹具结构设计

该平衡摇臂结构属于手动工装夹具范畴，主要应用于小型零部件的机加工工位、装配工位以及检测工位，在小批量零件加工、样件试制、维修车间的零件夹持作业中十分常见，能够为待加工工件提供稳定的压紧固定作用，避免工件在钻削、锉修、装配拧合等作业过程中出现位移、翘曲问题，保障作业精度与操作安全。

从实际用途来看，该结构通过摇臂的水平回转与垂直升降配合，可覆盖底座安装范围内不同位置的工件夹持需求，无需频繁挪动工件基准位置，适配多规格小型零件的快速装夹，尤其适合异形小零件、小型焊接组件的临时固定作业，操作时无需额外动力源，纯手动操作即可完成夹紧与松脱，对作业场地的适配性极强，无需布设气源、电源线路即可投入使用。

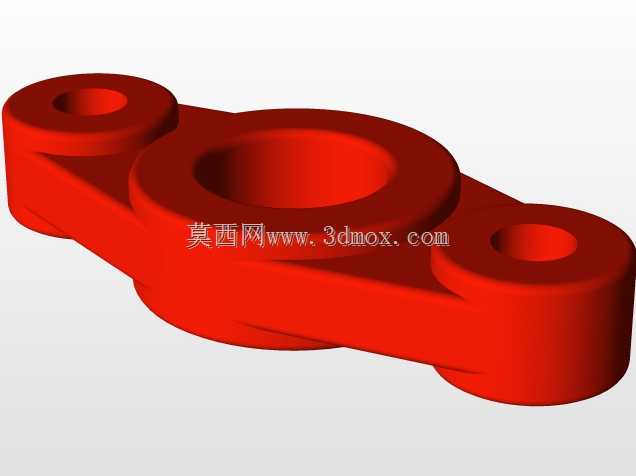

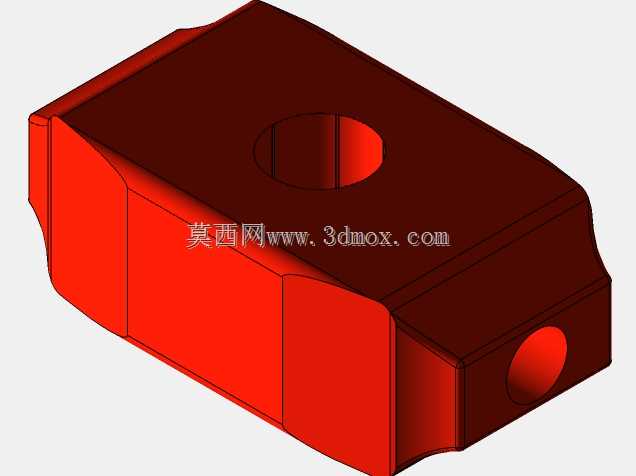

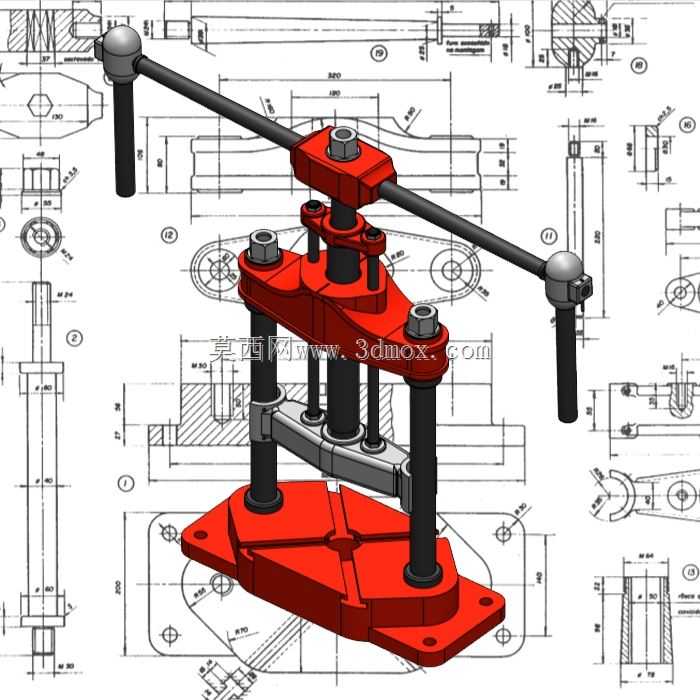

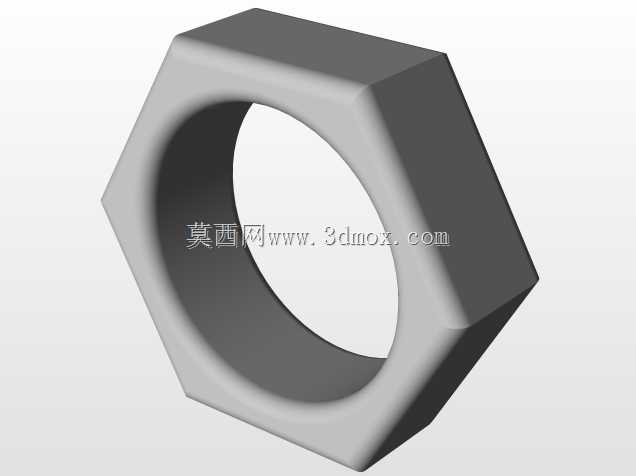

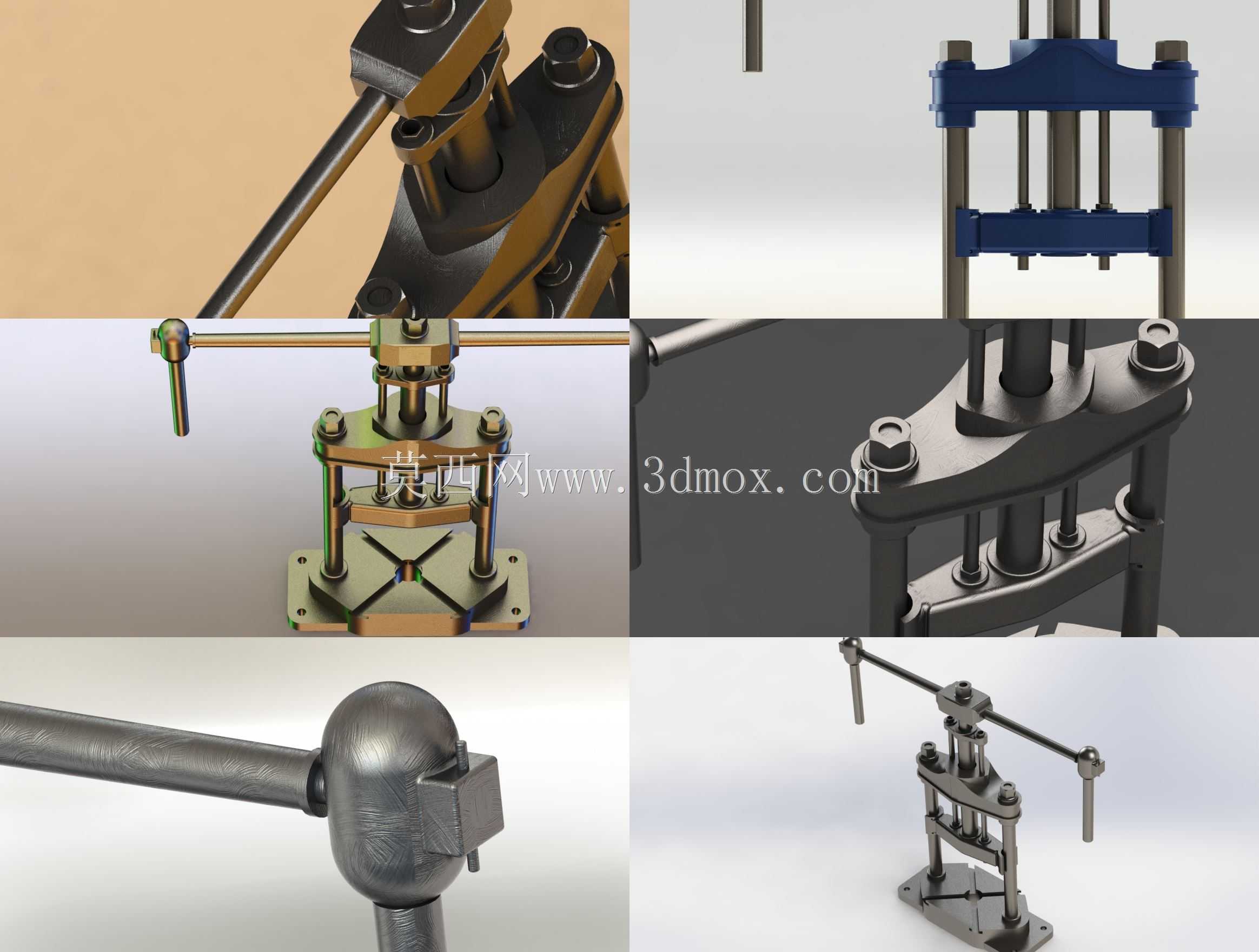

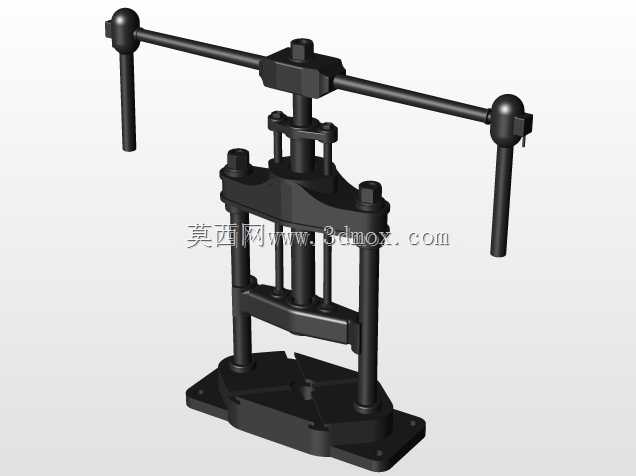

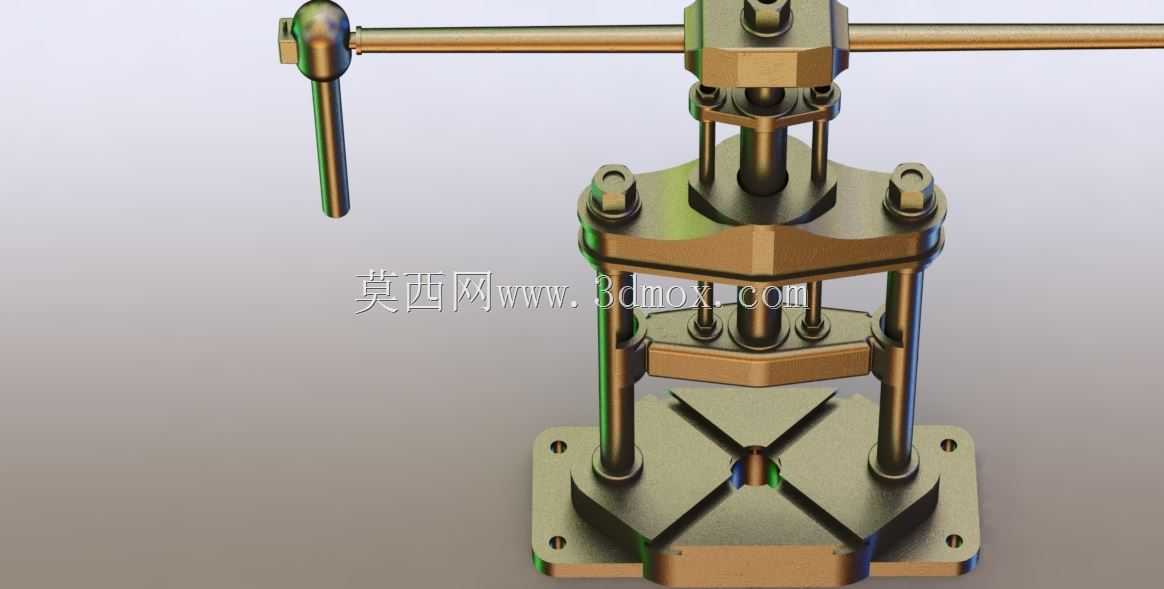

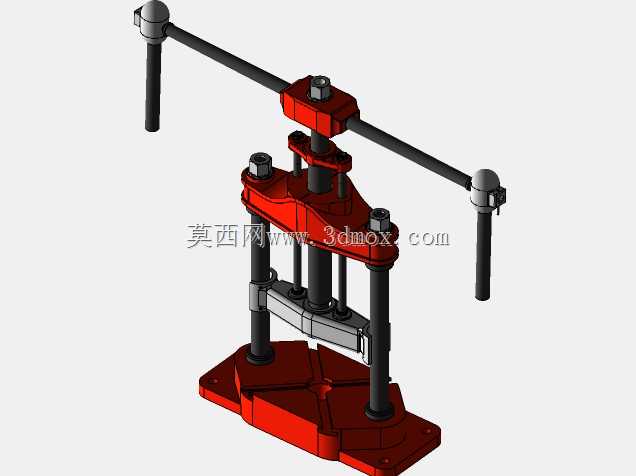

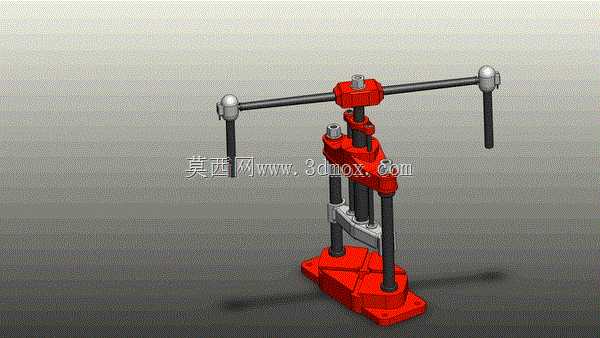

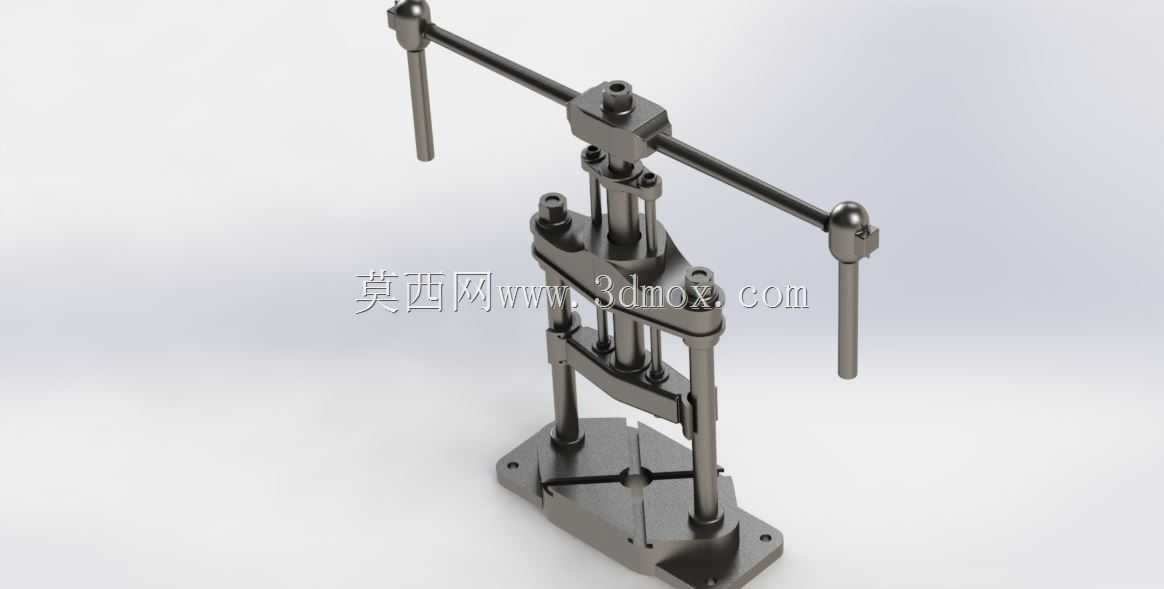

产品功能特性上，该结构采用双立柱导向搭配横向摇臂的布局，摇臂两端设置操作握柄，中部设置压紧执行组件，平衡式的结构设计让摇臂回转、升降操作的施力更加均匀，操作人员单手即可推动摇臂调整位置，下压手柄即可带动压头完成工件压紧，压头位置可根据工件高度通过调节螺母进行行程调整，适配不同厚度的工件装夹需求；底座采用带安装孔的平板式结构，可通过螺栓固定在工作台面，整体结构刚性充足，夹紧状态下无明显晃量，能够承受常规机加工的切削力与装配敲击力。

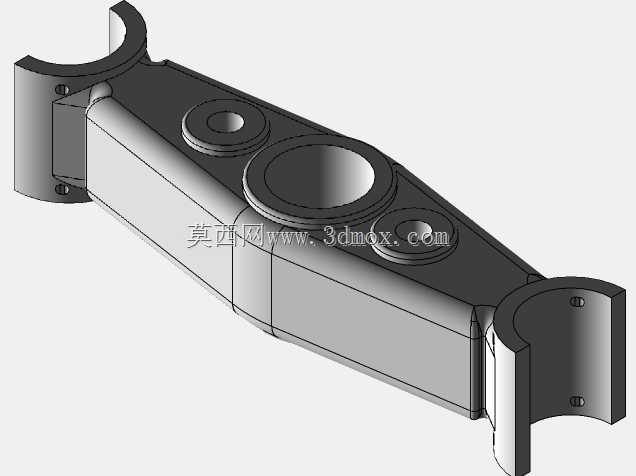

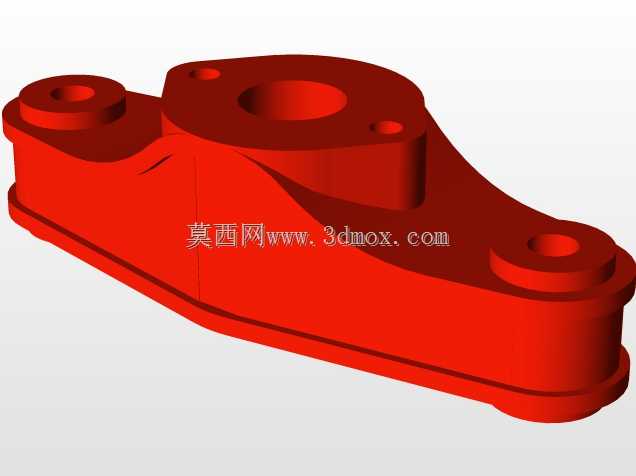

设计思路层面，该结构优先考虑手动操作的省力性与装夹的通用性，将回转支撑设置在双立柱的滑动套上，让摇臂的升降运动与回转运动相互独立，互不干涉；压紧组件采用螺旋压紧原理，通过螺纹传动放大操作力，仅需较小的握力即可获得足够的夹紧力；各连接位置均设置锁紧结构，调整到位后可锁定摇臂高度与回转位置，避免作业过程中结构移位；外露的操作部件均做了圆滑过渡处理，握柄位置设置防滑球头，提升操作手感的同时避免磕碰划伤。

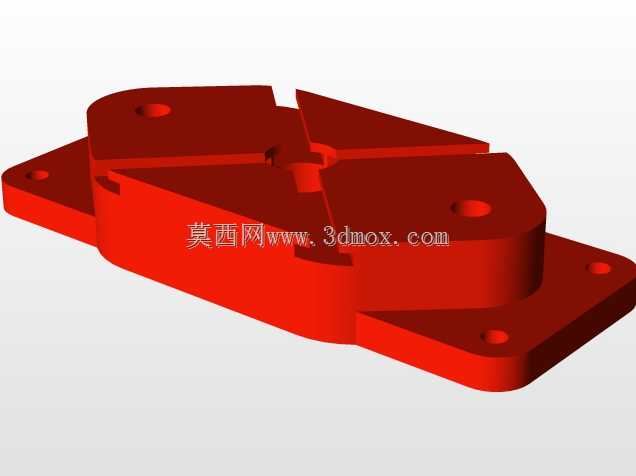

外形尺寸与安装边界上，该结构底座为矩形平板结构，四个角设置沉头安装孔，安装时需保证底座安装平面的平面度误差不超过0.1mm，避免底座变形影响结构垂直度；摇臂的水平回转半径覆盖底座上方的全部作业区域，垂直升降行程可满足0至150mm高度范围内的工件装夹需求，整体安装后占用工作台面尺寸较小，不会过多占用工位的操作空间，摇臂处于最大伸出位置时的整体稳定性经过配重平衡设计，不会出现侧倾问题，安装完成后需保证立柱与底座的垂直度误差不超过0.05mm，确保摇臂升降顺畅无卡滞。
