沙漠越野小车钢管式车架底盘结构

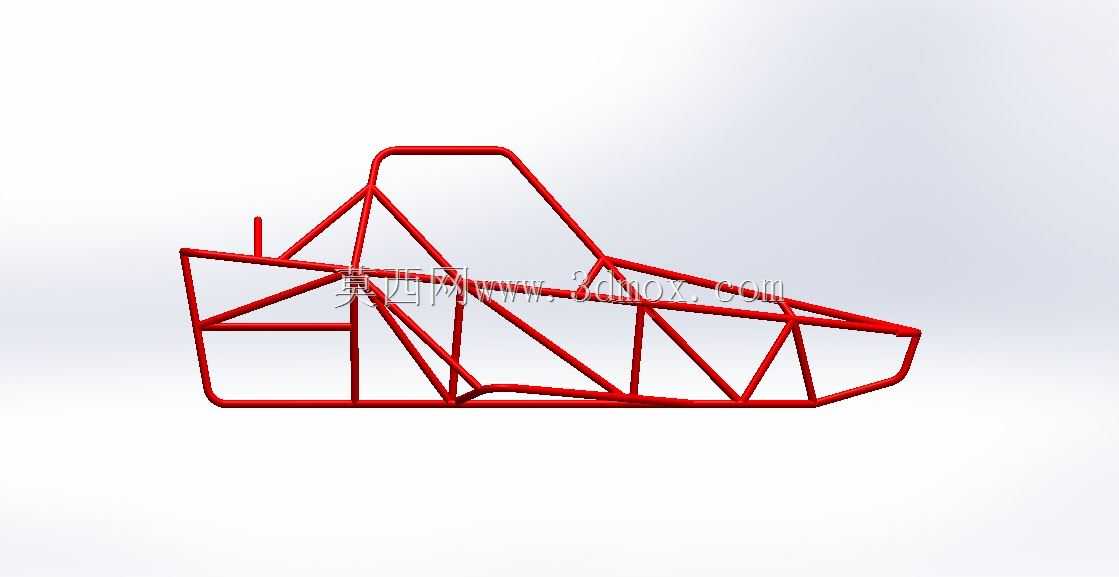

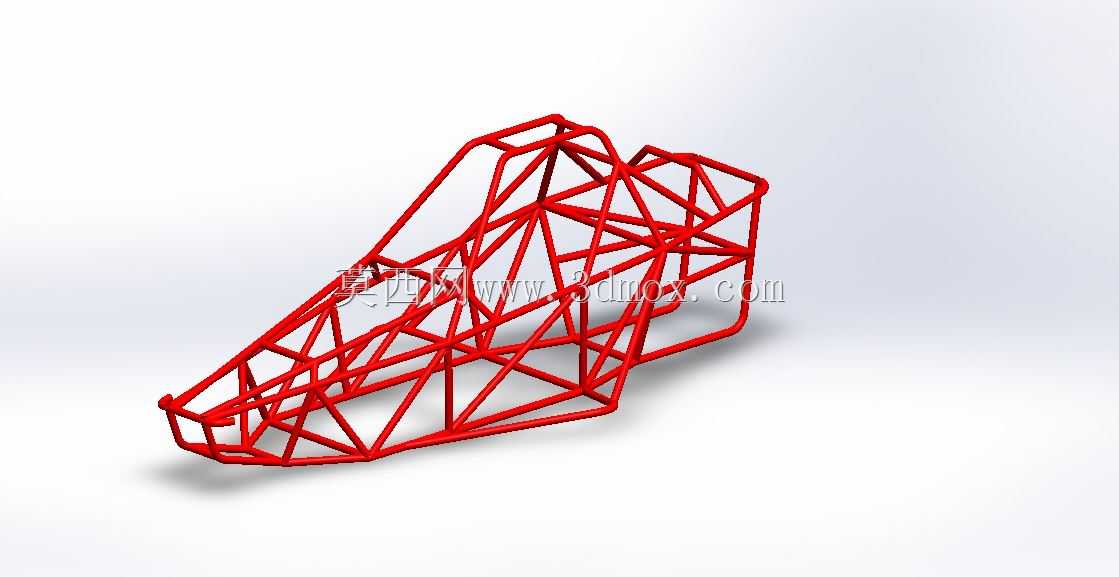

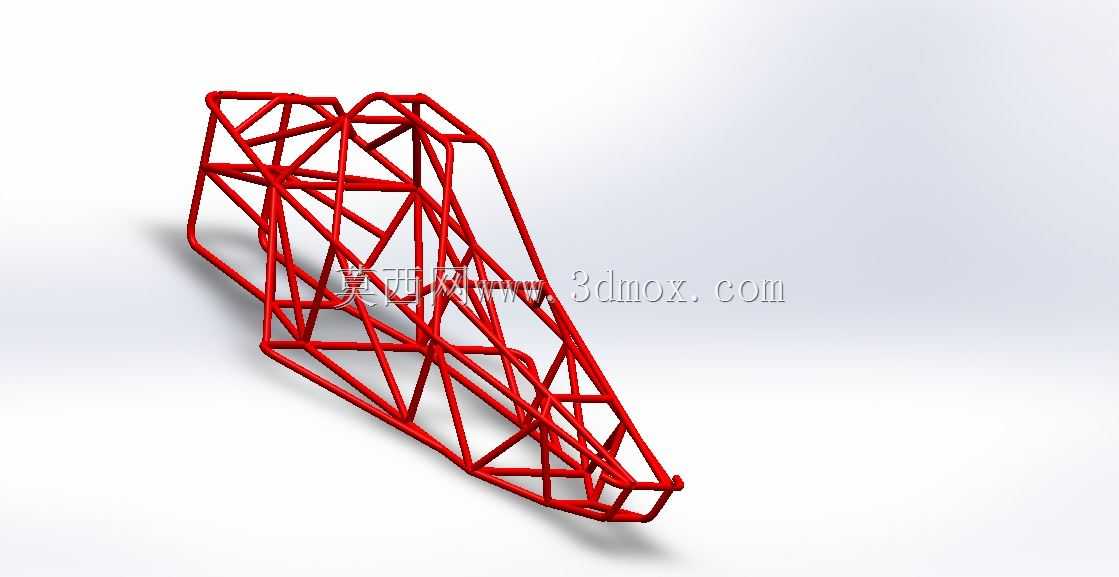

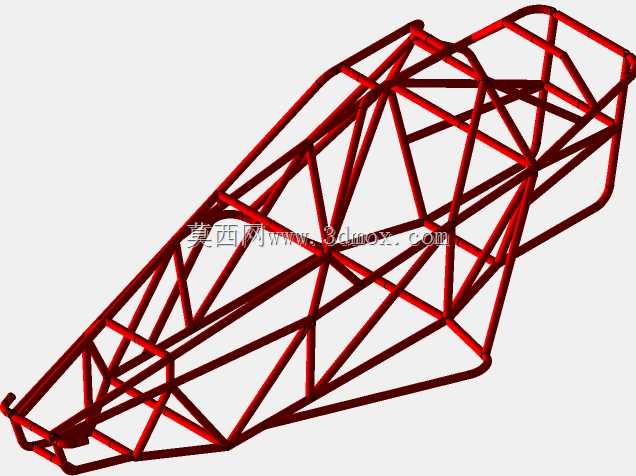

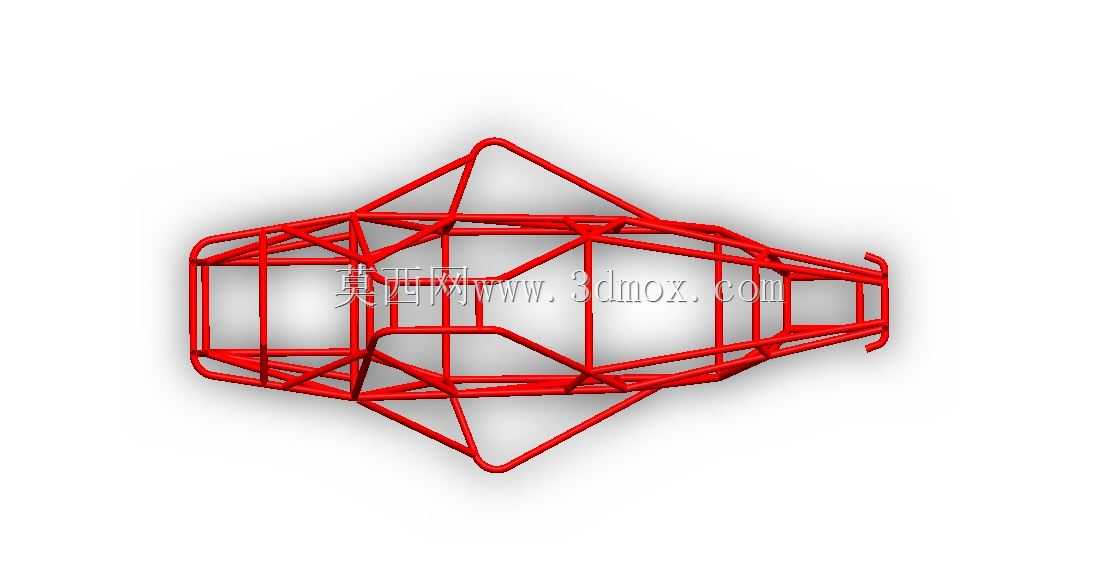

　　该结构为适配沙漠复杂地形的小型越野车辆核心承载基体，主要应用于沙漠穿越、短途越野探索、户外作业通勤类小型车辆的底盘承载场景，承担着连接行走系统、动力总成、驾乘舱、防护结构的核心作用，是整车力学性能的核心载体。在实际使用场景中，沙漠区域地形松软、起伏落差大、地表存在大量硬质灌丛与沙砾冲击，该桁架式结构可在控制整体自重的前提下，实现多方向载荷的均匀分散，避免传统板式车架在持续冲击下出现应力集中开裂的问题。从功能特性来看，该结构采用空间钢管桁架布局，所有杆件均沿载荷传递路径排布，纵向主弦杆承担整车纵向加速、制动时的拉压载荷，横向斜撑杆件负责抵消过弯、侧倾时的扭转载荷，前部收窄的桁架结构可在发生正面碰撞时通过杆件有序溃缩吸收冲击能量，

　　中部环绕式桁架可形成驾乘区域的刚性防护笼，避免侧翻时外部结构侵入驾乘空间，后部延展的桁架区域可预留动力总成、燃油箱、储物结构的安装点位，兼顾承载能力与改装拓展空间。设计思路上，整体采用等强度设计逻辑，根据不同区域的载荷大小匹配对应管径与壁厚的管材，在高应力交汇节点采用密集斜撑分散节点载荷，低载荷区域采用大间距杆件排布降低整体自重，前部的收窄造型既优化了接近角参数，提升车辆攀爬沙坡的通过能力，也减少了正面迎风面积降低行驶风阻，底部的横向杆件排布预留了悬架摆臂、转向机构、传动半轴的安装边界，可适配不同行程的越野悬架配置，上部的桁架点位可直接固定驾乘座椅、安全护板、外置附件。从安装边界来看，

　　整体结构的宽度控制在常规小型越野车辆的合规轮距范围内，可适配标准越野轮胎与轮毂组合，轴距参数兼顾了沙漠行驶的通过性与直线行驶稳定性，底部预留的离地间隙可避免松软沙地托底卡滞，所有杆件的连接节点均预留焊接装配余量，可在生产环节通过工装定位后完成组焊，整体结构无复杂异形曲面，生产加工门槛低，后期维护时可单独更换受损杆件，无需整体更换车架，大幅降低越野场景下的使用维护成本。
