丹佛斯常闭型二位二通电磁阀结构设计

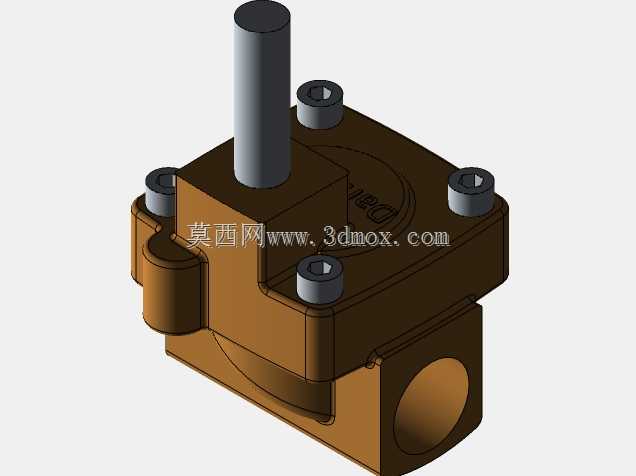

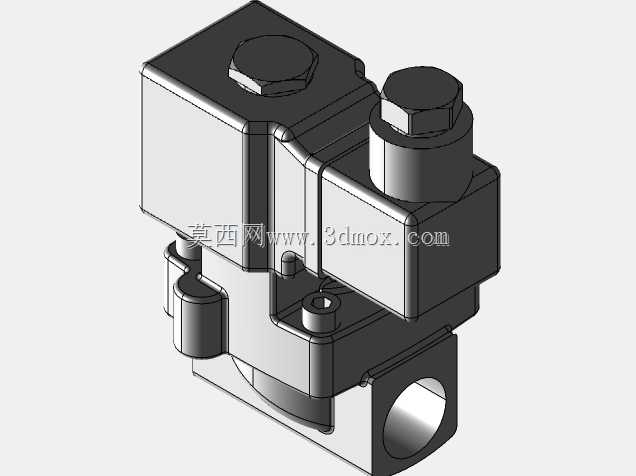

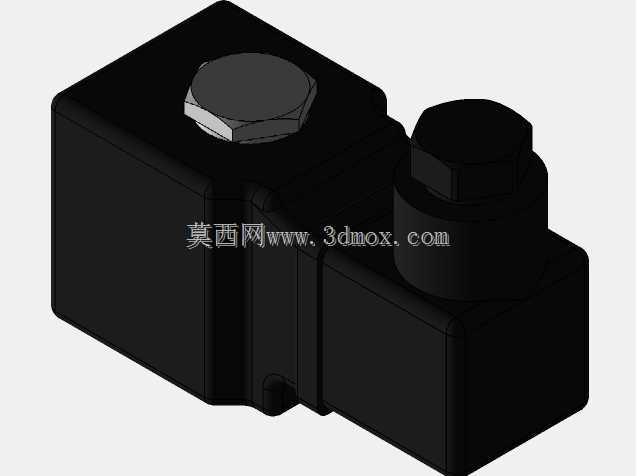

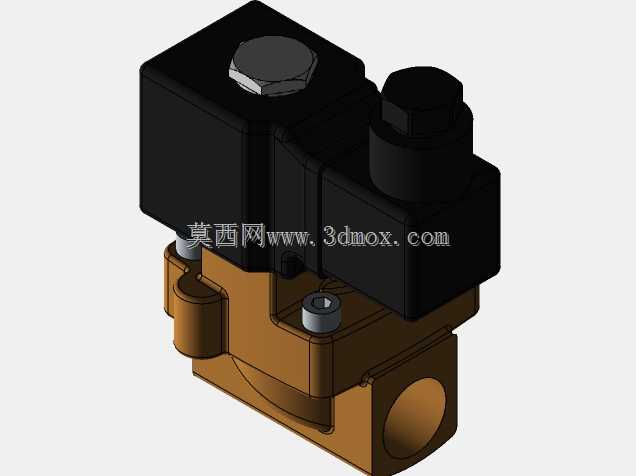

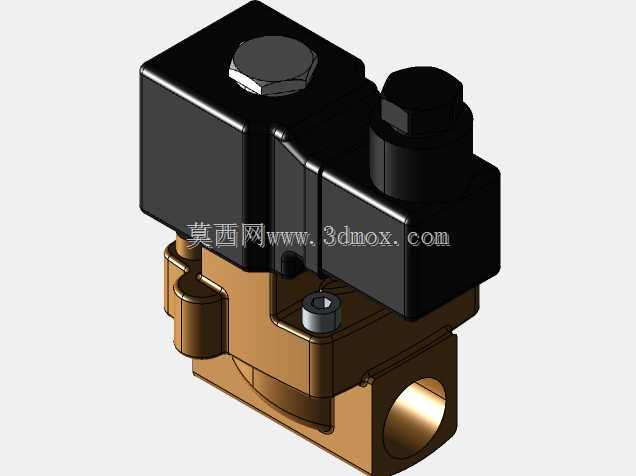

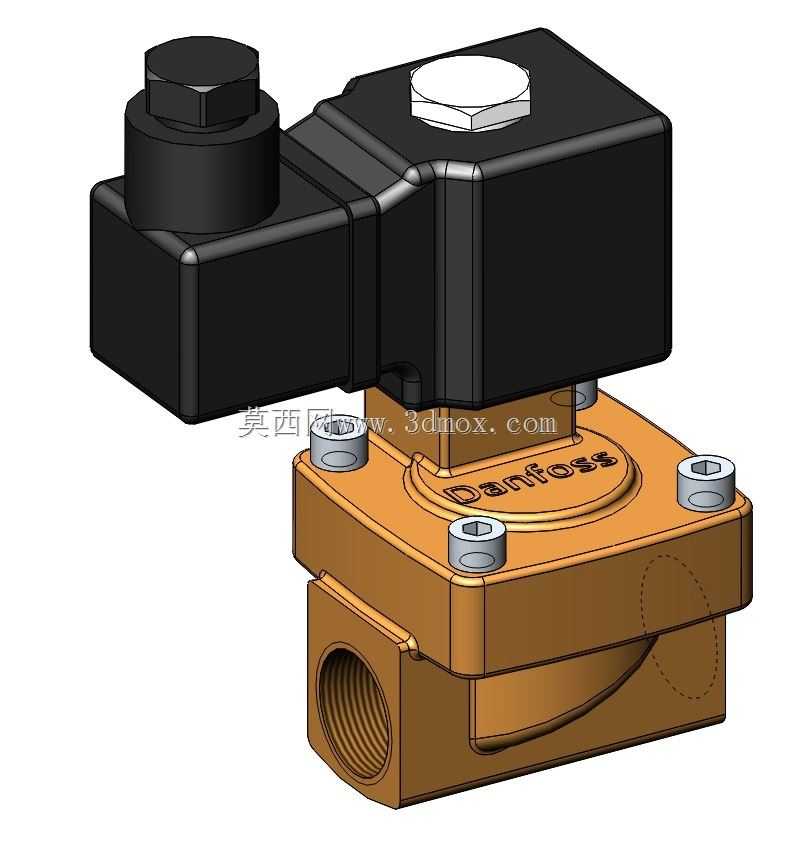

这款常闭型二位二通电磁阀主要面向民用供水、小型气动回路、暖通空调水路、轻型液压控制等场景设计，可作为流体通断的自动执行元件，适配清水、低压气体、轻质油品等无强腐蚀的洁净介质，在小型自动化生产线、家用净水设备、中央空调水系统、小型空压机气路中都能稳定发挥通断控制作用，无需人工手动操作，通过电信号即可快速完成回路的通断切换，适配多数常规低压流体控制的使用需求。产品采用间接作用式的结构设计，也就是先导式结构，相比直动式电磁阀，它可以用更小功率的电磁线圈驱动更大通径的阀口，在保证通流能力的同时降低驱动功耗，线圈长时间通电也不会出现过度发热的问题，适配长时间持续通电的工作工况。常闭的设计逻辑是在断电状态下，阀体内的弹簧压力会将密封件紧紧压在阀口上，彻底截断流体通路，避免断电后出现介质泄漏的问题，只有在电磁线圈得电产生电磁吸力后，才会提起先导阀芯，借助阀前后的介质压差推开主阀密封件，打通整个流体通路，这种设计在意外断电的场景下可以自动切断介质，避免出现介质泄漏、设备失控的安全隐患。阀体部分采用锻造铜材加工成型，铜材本身具备优秀的抗锈蚀能力和导热性能，在水、气等常规介质中长期使用也不会出现锈堵阀口的问题，阀体的进出口采用标准内螺纹连接结构，通径为1/2英寸，也就是日常所说的4分接口，和市面上多数同规格水管、气管的连接尺寸完全匹配，安装时不需要额外制作转换接头，直接对接同规格管路即可完成装配。线圈部分采用全包覆的工程塑料外壳，具备基础的防尘防溅能力，可以适配多数车间、设备内部的安装环境，线圈顶部预留了接线紧固结构，接线完成后可以通过顶部的螺帽压紧密封，避免日常使用中灰尘、溅水进入接线部位造成短路。整个模型还原了产品的实际安装边界，阀体的安装孔位、线圈的外形尺寸、接线部位的突出尺寸都和实物保持一致，在做设备整体布局设计时，可以直接调用这个模型核对安装空间，提前预留接线和管路拆装的操作空间，避免实际装配时出现部件干涉、安装空间不足的问题。模型也还原了产品的内部结构逻辑，能清晰看到先导腔、主阀密封、弹簧复位结构、电磁驱动部件的相对位置，方便设计人员理解这类间接作用电磁阀的工作原理，在做配套回路设计时可以更合理地布置安装位置，预留维护操作空间。
