1HP电机驱动小型离心工业鼓风机结构

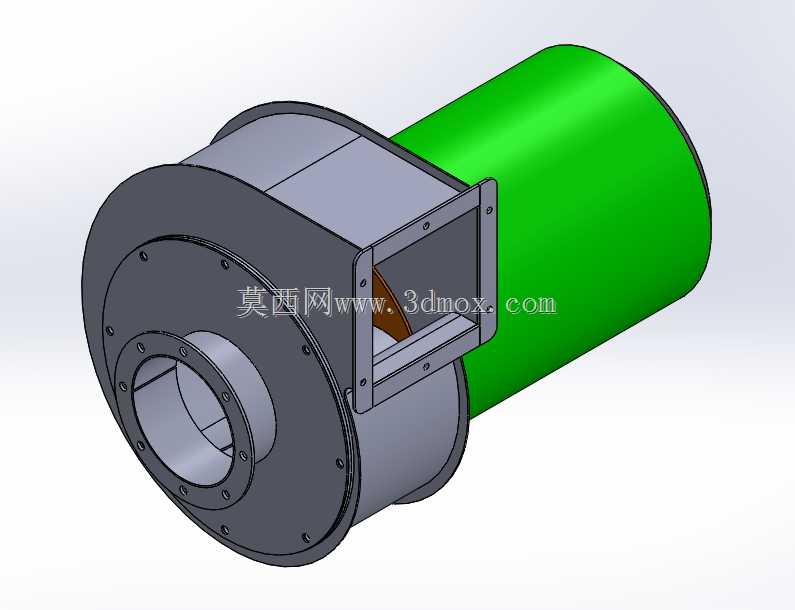

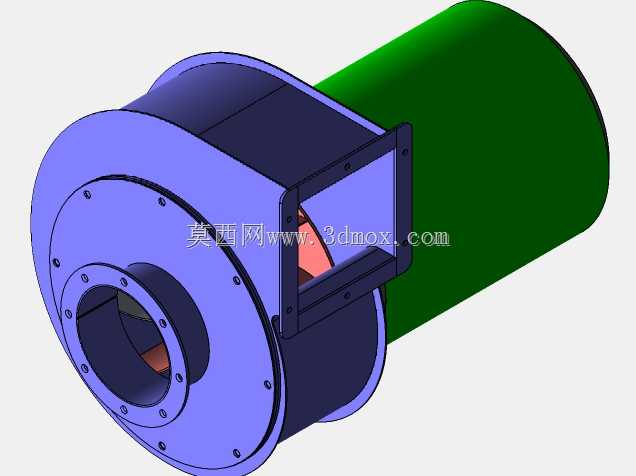

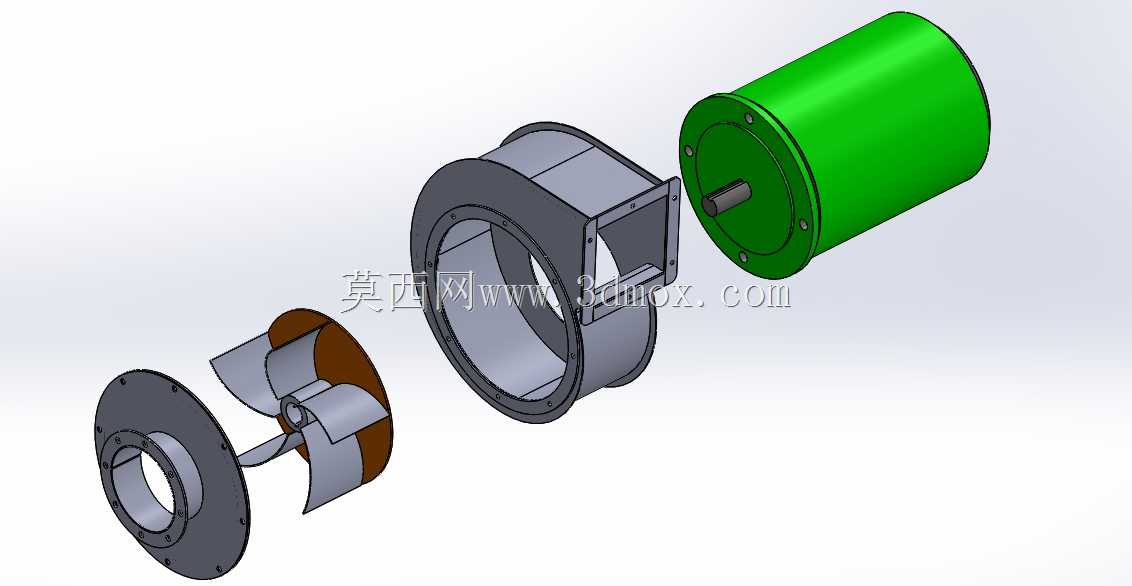

　　这款小型离心式工业鼓风机采用单台1HP电机直联驱动的结构方案，在结构设计阶段就瞄准了小空间内的低压送风需求，没有采用皮带传动的冗余结构，整体轴向安装尺寸被压缩到适配小型设备旁装、工位局部送风的边界范围内，安装法兰的孔位排布完全匹配常规小型工业设备的侧装接口标准，不需要额外做转接板就能直接对接设备风道。从拆解结构能看到，整机分为电机连接段、蜗壳风道段、叶轮组件三个核心模块，电机输出轴直接穿入蜗壳后侧的密封端盖与叶轮轮毂锁紧，省略了中间传动环节的功率损耗，也减少了后期运维需要调整皮带张紧度、更换传动件的工作量。叶轮采用多叶片前向弯曲结构，叶片与前后轮盘的焊接过渡处做了圆弧导角处理，避免气流在叶道内形成局部涡流损失，

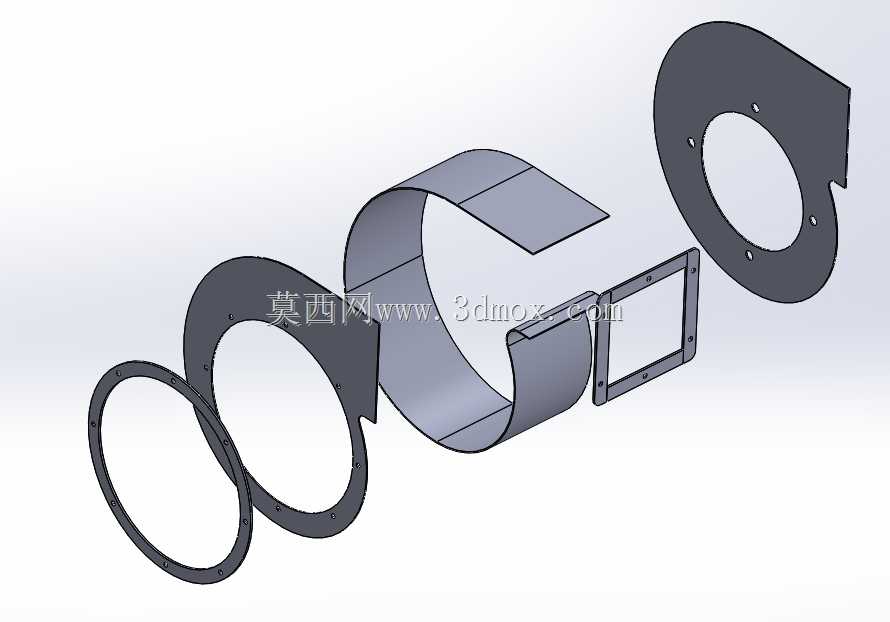

　　叶轮做了整体动平衡校正，额定转速下的振动幅值控制在工业设备允许的范围内，不会因为运行振动传递到安装基体引发共振问题。蜗壳采用螺旋渐扩型流道设计，从叶轮出口到出风口的截面面积逐步增大，能够将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在风道内的沿程阻力损失，出风口采用方形法兰接口，法兰边预留了标准螺栓孔位，既可以对接方形通风管道，也能通过转接段对接圆形柔性风管，适配不同的现场布管需求。在实际应用场景中，这类小型鼓风机常被用在小型工业设备的散热送风、工位局部除尘补风、小型燃烧设备的助燃送风、实验室通风系统的末端增压等场景，因为整体结构紧凑，不需要预留太大的安装检修空间，在设备排布密集的生产车间、小型配套设备集成场景里适配性很强。

　　设计过程中，蜗壳的壁厚选取兼顾了结构刚性与整机重量控制，常规运行风压下不会出现壁板振颤引发的异常噪音，电机与蜗壳连接的端盖处设置了密封结构，避免蜗壳内的气流从轴缝处泄漏损失风压，同时也能防止外界粉尘进入电机轴承位置，延长轴承的使用寿命。安装边界上，整机的重心落在电机与蜗壳的连接段附近，安装时只需要在蜗壳后侧的安装法兰、底部的支撑脚位置做固定即可，不需要额外做加强支撑结构，进出风口的对接位置预留了足够的螺栓操作空间，现场安装时不需要拆解整机就能完成风管对接、接线等操作。从气流组织的设计逻辑来看，进风口采用轴向直入的喇叭口结构，能够引导气流平顺进入叶轮中心区域，降低进风口处的气流紊流度，减少进气阻力，叶轮与进风口的配合间隙控制在合理范围内，既避免运行过程中叶轮与进风口发生刮蹭，也尽可能减少间隙处的气流回流损失，提升风机的运行效率。
