立式自动进给钻削加工设备结构设计

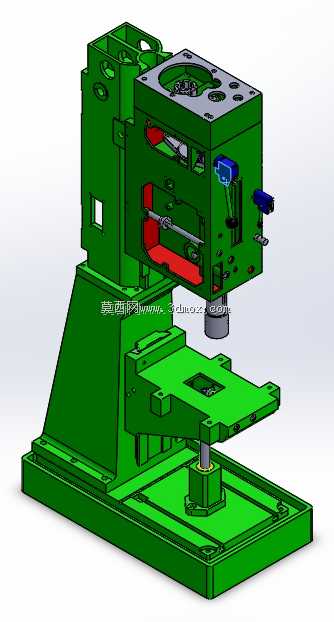

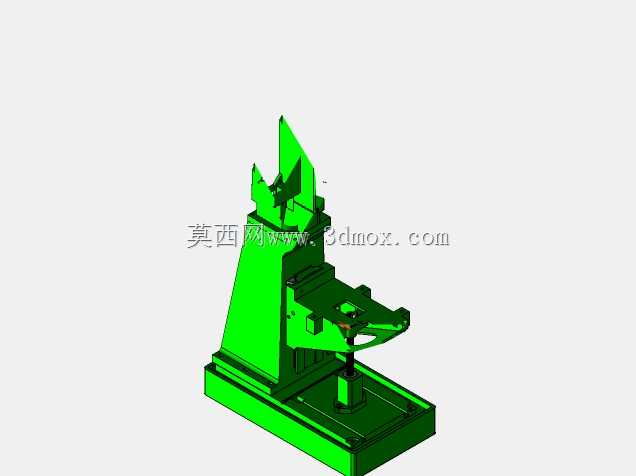

这款立式自动进给钻削设备，主要面向中小批量零件的孔加工工序场景，常见于五金加工车间、小型机械制造厂的钻削工位，可完成工件的钻孔、扩孔、铰孔等常规孔加工作业，替代手动台钻的人工进给操作，降低操作人员的劳动强度，同时保证进给过程的稳定性，提升孔加工的尺寸一致性。从结构设计来看，整体采用落地式床身布局，底部为一体式铸造底座，通过地脚螺栓即可完成设备固定，安装时需保证底座上平面的水平度误差控制在0.05mm/m以内，避免后续加工出现孔位倾斜问题；中部为可升降的工件工作台，台面开设标准T型槽用于装夹工装夹具，工作台的升降行程可覆盖常规高度工件的加工需求，安装边界需预留前后左右各300mm的操作空间，方便工件上下料与日常设备维护。上部的主轴箱集成了进给传动机构与主轴组件，自动进给功能通过内部的齿轮传动与凸轮机构配合实现，可根据加工材质调整进给速率，主轴端可装夹不同规格的钻夹头与刀具，适配不同直径的孔加工需求，侧面设置的操作手柄可切换手动进给与自动进给模式，方便对刀操作与特殊工况下的手动干预。建模过程中，先从底座的铸造结构开始绘制，先绘制底座的外形轮廓草图，拉伸生成基础实体后，再逐一添加安装孔、加强筋、导轨安装面等细节特征，保证底座的刚性满足钻削过程的受力要求；之后绘制立柱结构，注意立柱与底座的配合面公差设置，保证装配后立柱的垂直度符合设计要求；再依次完成工作台组件、主轴箱组件、进给传动机构的零件建模，建模过程中对配合面做公差标注，对运动部件做干涉检查，避免装配后出现运动卡滞问题；最后完成所有标准件的调用与整机装配，添加外观配色区分不同功能部件，同时检查各运动部件的行程范围，保证自动进给过程中各部件无碰撞干涉。设备的进给机构设计时，充分考虑了钻削过程的受力特点，传动路径上的齿轮均做了强度校核，保证在最大钻削直径工况下，传动部件不会出现变形或断齿问题，主轴的跳动精度控制在0.02mm以内，可满足常规精度要求的孔加工需求。
