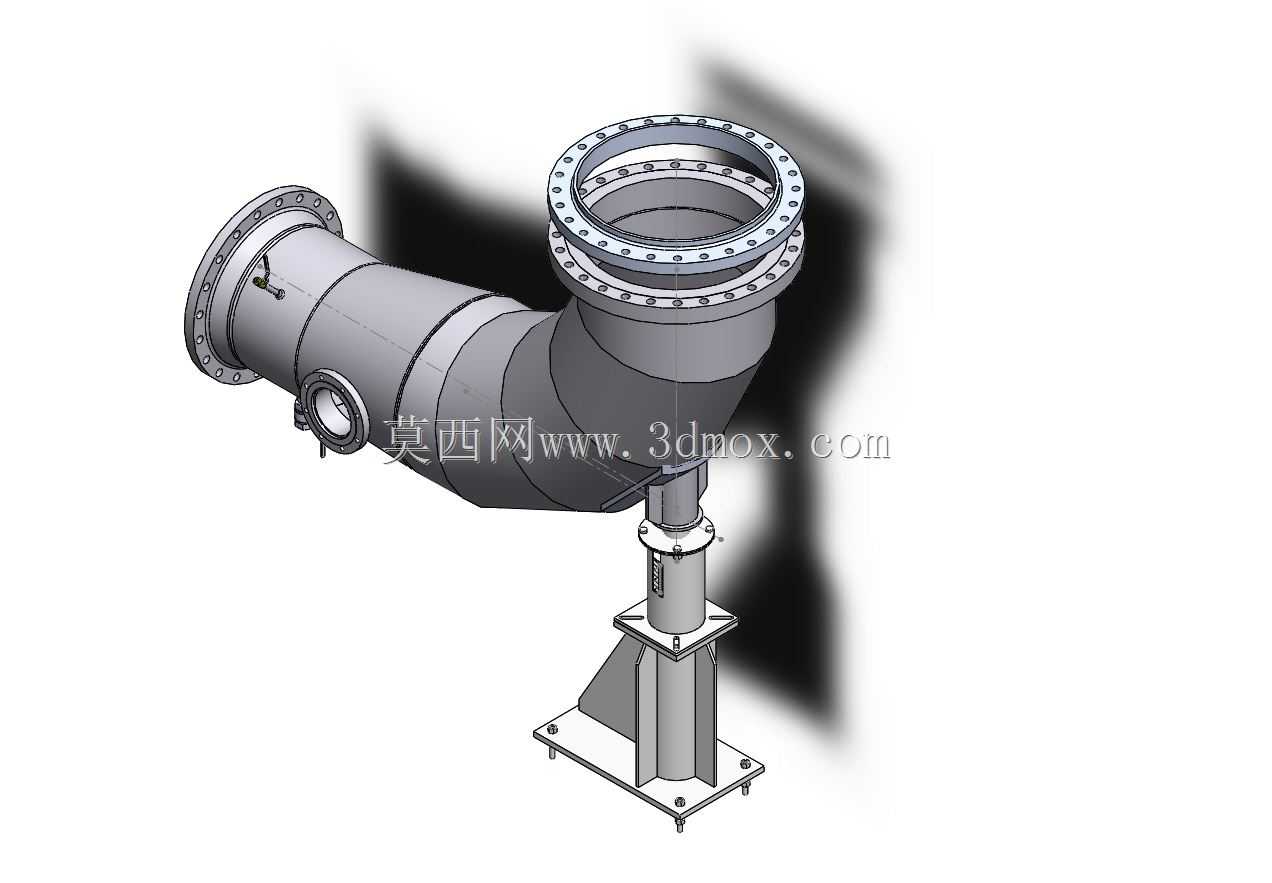

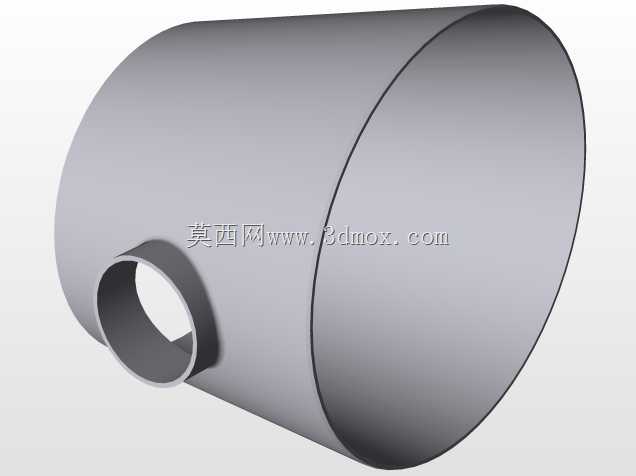

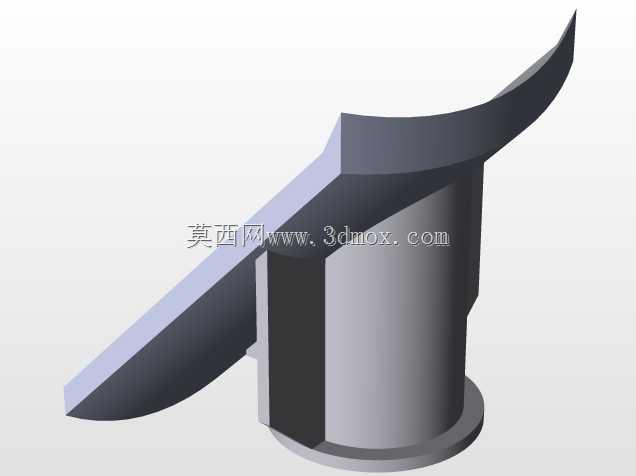

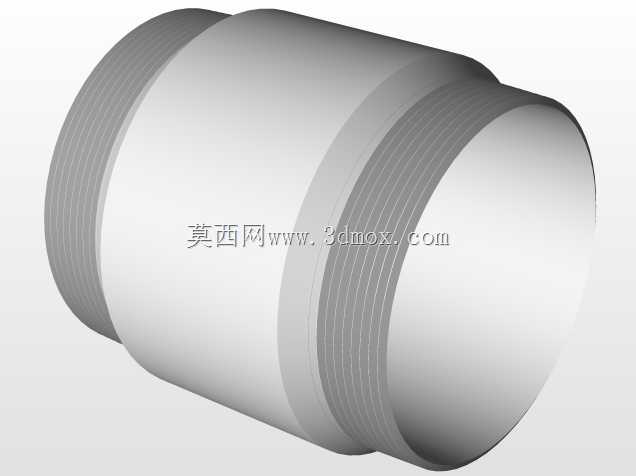

带弹簧罐的工业管道支撑装置

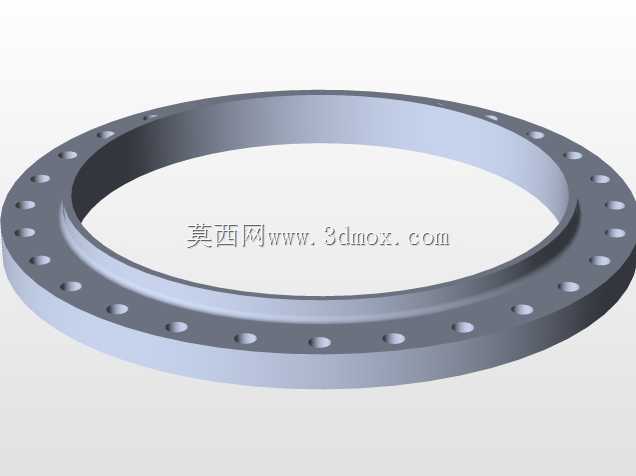

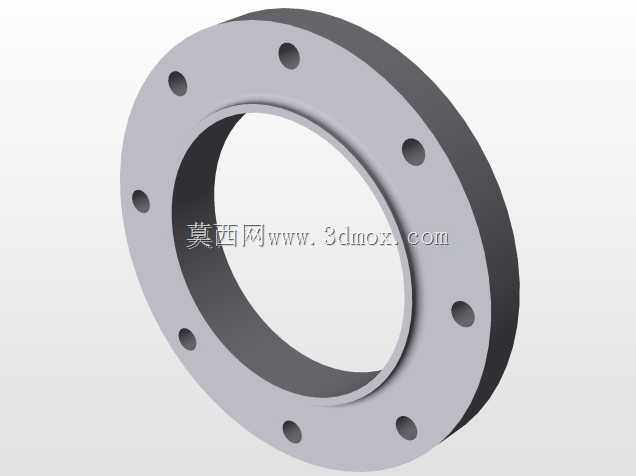

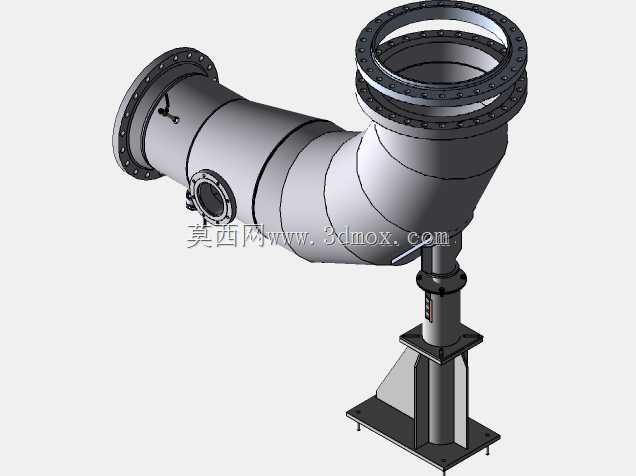

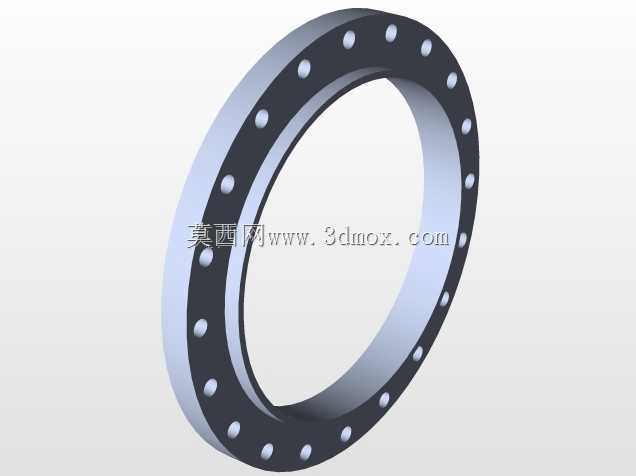

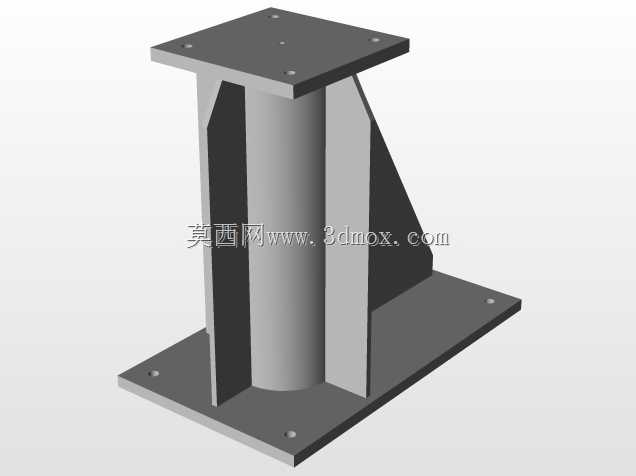

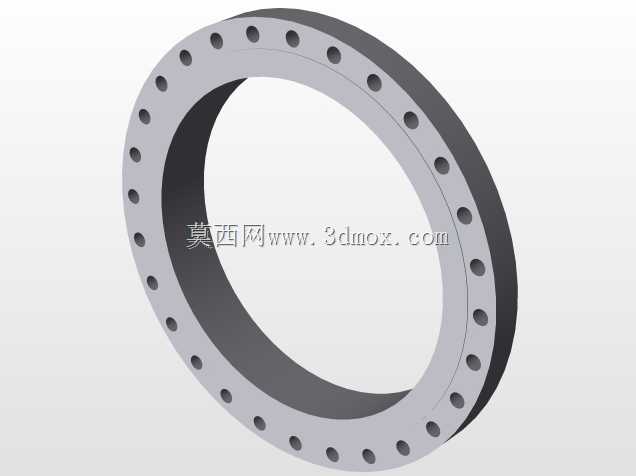

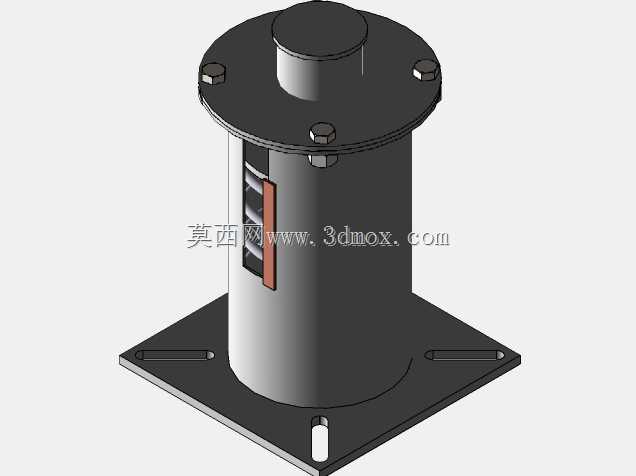

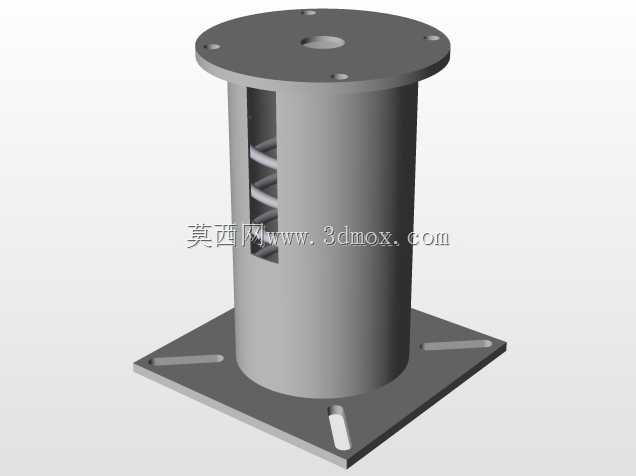

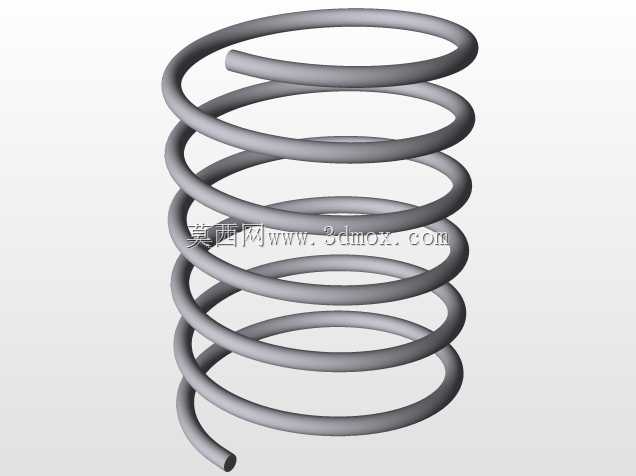

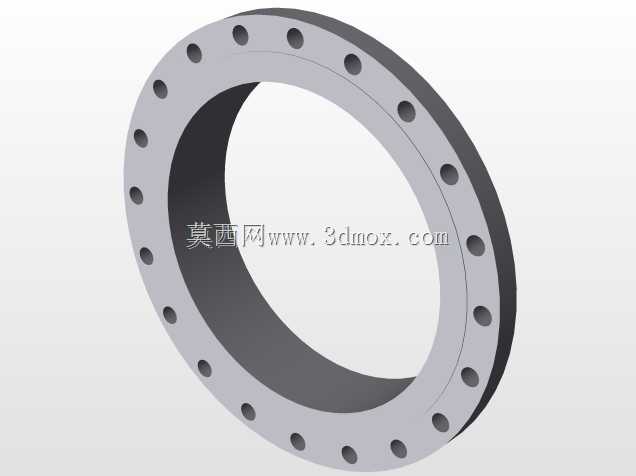

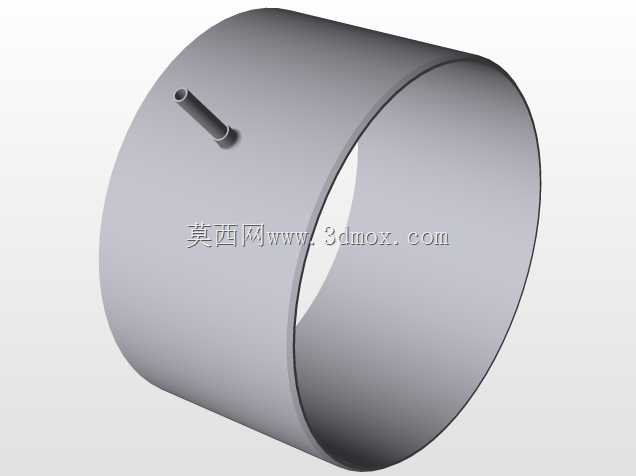

该带弹簧罐的管支架主要应用于石油化工、电力冶金、市政供热等行业的工艺管路布设场景，针对存在热位移、振动载荷的大口径高压管路提供稳定的支撑与载荷补偿，在长距离输送管线、设备进出口连接管路、温差变化幅度较大的工艺管段中能够发挥核心的支撑防护作用。在实际生产运行中，管路内部输送高温高压介质时会产生轴向、径向的热伸长位移，同时介质流动、设备运行会传递持续性振动，常规刚性支架无法适配位移变化，容易造成管路局部应力集中、焊缝开裂、连接法兰密封失效等问题，这款带弹簧罐的管支架通过内置的弹簧缓冲结构，能够在允许的位移范围内持续提供稳定的支撑力，同时吸收管路振动能量，补偿热位移带来的位置偏差，避免管路载荷直接传递到相连设备上，保护设备接口与管路结构的长期运行安全。从功能特性来看，该支架上部采用法兰对接结构，能够与弯管段的法兰接口精准匹配，保证连接密封性与同轴度，中部的弹簧罐腔体内部设置适配载荷等级的弹簧组件，可根据管路实际运行载荷预设预紧力，在管路产生位移时弹簧随之伸缩，始终保持支撑力处于设计区间内，不会出现支撑脱空或者载荷过载的情况。下部的立式支撑柱搭配方形安装底座，底座上预留对称分布的螺栓安装孔，可通过地脚螺栓与混凝土基础或者钢结构支架平台牢固连接，支撑柱与弹簧罐之间设置导向结构，避免弹簧受力时出现偏载、卡涩的问题，保证支撑力始终沿垂直方向传递。设计过程中，首先根据对接管路的口径、工作压力、运行时的最大位移量、总载荷参数确定法兰的连接尺寸与螺栓孔分布规格，保证与管路法兰的互换性，随后根据载荷与位移量计算弹簧的刚度参数，匹配对应规格的弹簧组件，确定弹簧罐的腔体尺寸，保证弹簧在全行程伸缩过程中不会与罐体内壁产生摩擦干涉。支撑结构采用方柱加三角加强筋的设计，在减轻整体重量的同时保证足够的结构强度，能够承受管路的垂直载荷与水平方向的分力，安装底座的尺寸根据基础的承载能力设计，预留的螺栓孔间距适配常规的基础预埋螺栓规格，降低现场安装的适配难度。整体结构采用立式布局，上部弯管段设置两个不同朝向的法兰接口，可分别对接水平方向与垂直方向的管路，侧向预留的小口径接口可用于安装检测仪表或者排空管路，整体安装边界清晰，底座安装平面到上部法兰端面的高度适配常规管廊的布设高度，侧向伸出的管路接口不会与周边支撑结构产生干涉，能够直接集成到现有管路系统中，无需对原有管路进行大规模改造。
