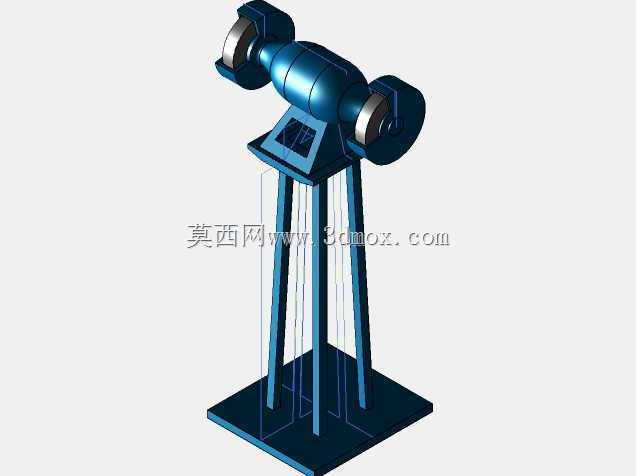

立式通用底座台式双轮砂磨设备结构

该设备为搭载通用立式底座的台式双轮磨床，主要面向小型机加工车间、五金维修站点、职业院校实训场地等场景布设，可完成小型金属工件的刃口修磨、毛刺去除、表面光整、小型零件倒角等常规加工作业，适配日常维修、小批量零件加工、教学演示等多类使用需求，是生产与维修场景中十分常见的通用磨削加工设备。设备整体采用立式落地结构，底部为方形实心安装底座，可通过膨胀螺栓与混凝土地面完成刚性固定，底座上方延伸出四根等距分布的立式支撑立柱，将上部的磨削主机抬升至符合人体操作的适宜高度，操作人员站立作业时无需过度弯腰或抬臂，可有效降低长时间操作的疲劳感，支撑立柱采用等截面长直结构，既保证了支撑刚性，也预留了充足的下部操作空间，方便放置待加工工件与小型工具。上部磨削主机采用对称双砂轮布局，左右两侧各设置一组磨削工位，可根据作业需求分别安装不同粒度的砂轮，一侧可配置粗粒度砂轮用于大余量磨削、铸件飞边去除、老旧刀具粗磨等重负荷作业，另一侧可配置细粒度砂轮用于精磨、刀具开刃、工件表面抛光等精细加工，双工位布局可减少砂轮更换频次，提升连续作业效率。主机壳体采用流线型全包覆设计，将内部传动结构完全封闭，既可以避免磨削碎屑飞溅进入传动部件造成设备磨损，也能降低传动过程产生的噪音向外扩散，两侧砂轮位置配套设置可调节的工件托架与防护挡板，托架可根据砂轮磨损程度调整与砂轮表面的间隙，始终保持合适的支撑距离，保障磨削过程中工件的稳定性，防护挡板可阻挡高速飞溅的磨屑与砂轮意外碎裂的碎块，保护操作人员的操作安全。设备的安装边界设计充分考虑了小型加工场地的空间限制，方形底座占地面积小，整体高度适配常规车间的层高要求，无需额外搭建安装平台，布设时仅需保证设备周边预留足够的操作空间与物料周转空间即可，设备的重心沿支撑立柱垂直向下落在底座中心区域，即使在单侧砂轮承受较大磨削压力时也能保持足够的稳定性，不会出现侧倾风险。设计过程中充分兼顾了设备的实用性与维护便捷性，主机与支撑立柱采用分体式连接结构，上部主机可单独拆卸后适配其他类型的安装台面，拓展设备的使用场景，砂轮的锁紧与更换结构设置在主机外侧，无需拆解主机壳体即可完成砂轮的更换与调试，日常维护操作简单便捷，适配一线操作人员的使用习惯。
